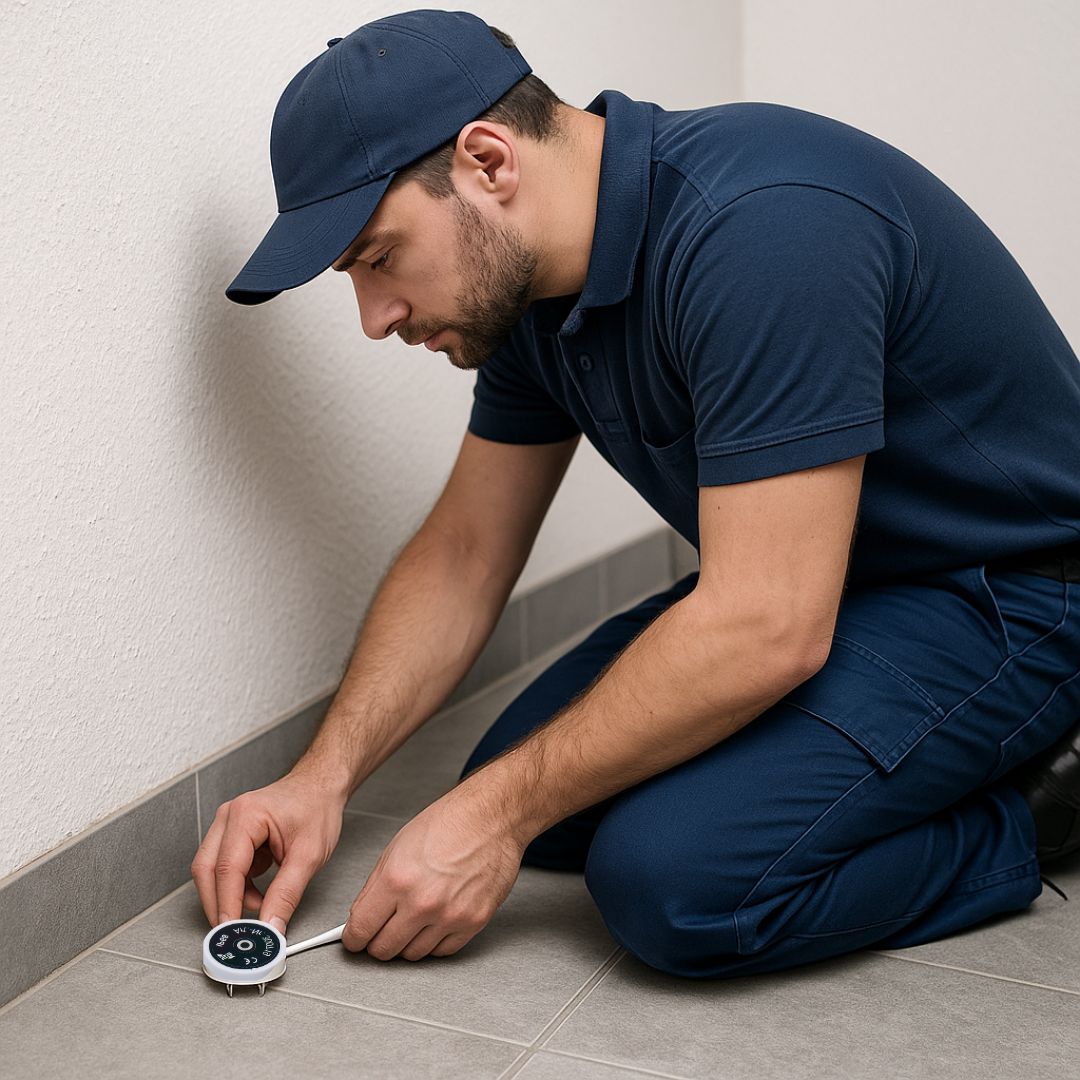

  • Bodensensor Montagebild
  • Bodensensor_300719_Hauptbild
  • Bodensensor_300719_Hauptbild
  • Wassersensor SHT 5008 Bodenmontage bei harten Böden
  • Bodensensor Montagebild
  • Bodensensor_300719_Hauptbild
  • Wassersensor SHT 5008 Bodenmontage bei harten Böden
  • Wassersensor SHT 5008 Bodenmontage bei harten Böden
  • Wassersensor SHT 5008 Bodenmontage bei harten Böden
  • Wassersensor SHT 5008 Bodenmontage bei harten Böden

Wassersensor SHT 5008 Bodenmontage bei harten Böden

Wassersensor SHT 5008 Bodenmontage bei harten Böden

39,00 €
39,00 €
Vente Épuisé
y compris TVA plus Versandkosten
  • Boden-Wassersensor – Zubehör für unsere Wassermelder SHT 5000 und 5001
  • 3 V4A-Kontakten und aluminium verstärktem Bohrloch zur Montage, kompakte Ausführung, zäh-elastisch, schlagfest, bedingt trittsicher
  • korrosionsstabile Vergießung mit Wepuran im Kunststoffgehäuse für höchste Sicherheit und Langlebigkeit
  • Kabellänge 2 Meter | 3 x 0,14 mm², bis max. 50 m verlängerbar – Sonderlängen auf Anfrage lieferbar, Nicht parallel zu 230 V Netzspannung verlegen!
  • LIYY-Kabel sind kurzzeitig wasserfest, flammwidrig, adhäsionsarm, selbstverlöschend sowie weitgehend beständig gegen Öle, Fette, Kühlflüssigkeiten und Schmiermittel. (Herstellerangabe)
  • Réductions pour les entreprises spécialisées & revendeurs
  • Conseils personnalisés d'experts (pas de centre d'appels !)
  • Service de réparation au-delà de la garantie légale

Numéro d'article: 300719

Délai de livraison : 2-3 jours ouvrés

Afficher tous les détails
Bodensensor_300719_Hauptbild

Wassersensor SHT 5008 Bodenmontage bei harten Böden

39,00 €
  • Description
  • Informations techniques
  • Téléchargements
  • FAQ - Questions fréquemment posées
  • Avis

📦 Lieferumfang

  • Wassersensor SHT 5008 (vergossen)

  • 2 m LIYY-Steuerleitung 3 × 0,14 mm²

  • Montagematerial (1 Schraube, 1 Dübel)

  • Betriebsanleitung


💧 SHT 5008 – Robuster Bodensensor für harte Untergründe

Der Wassersensor SHT 5008 ist speziell für die feste Bodenmontage auf harten Untergründen konzipiert, z. B.:

  • Estrich

  • Beton

  • GfK-Kunststoffflächen

  • geteerte Flächen

Durch seine vergossene Bauweise eignet er sich besonders für technisch anspruchsvolle Einsatzbereiche mit stabilen, nicht nachgiebigen Untergründen.


🔌 3-adrige Ausführung für erweiterte Funktionen

Der Sensor ist mit einer 3-adrigen Steuerleitung ausgestattet und ermöglicht in Kombination mit dem Wassermelder SHT 5001:

  • Nutzung der Redundanzfunktion

  • Unterscheidung zwischen stehendem und steigendem Wasser

Bei Anschluss an andere SCHABUS-Wassermelder können zwei Leitungen zusammengefasst werden. In diesem Fall arbeitet der SHT 5008 als besonders robuster 2-adriger Bodensensor.


⚙️ Technischer Hinweis bei Fremdgeräten

Bei Verwendung mit Fremdnetzgeräten ist eine Freilaufdiode (z. B. Typ 1N4148) parallel zum Relais oder Schütz zu schalten.

Die Freilaufdiode unterdrückt Spannungsspitzen beim Abschalten induktiver Lasten und schützt dadurch die empfindlichen Reed-Kontakte des Sensors.





Schaltplan mit Freilaufdiode


📏 Technische Daten

  • Anschlussleitung: 3 × 0,14 mm² (LIYY)

  • Leitungslänge: 2 m

  • Montage: Bodenmontage (verschraubt)

  • Geeignet für leitfähiges Wasser


🛠 Typische Einsatzbereiche

  • Technikräume

  • Heizungsräume

  • Industrieböden

  • Flachdach-Überwachung

  • gewerbliche Anwendungen



Wichtig:
Der Sensor ist für regelmäßig trockene Umgebungen vorgesehen.
Er reagiert, sobald ein leitfähiger Wasserfilm beide Kontakte verbindet.



WEEE-NR.: DE91394868

Domaine fonctionnel -5°C/+50°C humidité sans condensation
Dimensions (LxLxP)

9x29x40mm
Principe de fonctionnement Mesure d'impédance, passive
Domaine d'application Salles de bains, bureaux, sols durs, chaufferies, cuisines, kitchenettes, sanitaires
Conditions environnementales environnement régulièrement sec
Doubler 2m | 3x014mm2 | blanc, longueur spéciale sur demande
Matériel Plastique Wepuran®, moulé à la main
Assemblée Montage au sol
Capteur 3 contacts inox V4A

🔌 Combien de contacts possède le SHT 5008 et quelles sont leurs fonctions ? Le capteur a trois contacts, notamment en combinaison avec le détecteur d'eau SHT 5001 peut être utilisé pour faire la distinction entre les eaux stagnantes et les eaux montantes ou un Fonction de redondance se rendre compte.

🌍 Où puis-je utiliser le SHT 5008 ? Le capteur convient à sols durs comme la chape, le béton, le plastique (PRV) et les surfaces goudronnées – idéal pour les locaux techniques, les sous-sols ou les environnements industriels.

📏 Quelle est la longueur maximale admissible du câble ? La longueur du câble peut aller jusqu'à 50 mètres être étendu, avec un 3 × 0,14 mm² La section transversale du câble est recommandée.

💧 Les câbles sont-ils étanches ? Le utilisé Les câbles LIYY ne sont étanches que pendant une courte période et ne convient pas au contact permanent avec l'eau. Nous recommandons des capteurs spéciaux pour les environnements humides ou humides en permanence.

⚙️ Dois-je utiliser une diode de roue libre lors du branchement d'un périphérique tiers ? Oui, absolument ! Si vous connectez un périphérique réseau tiers (par exemple un relais ou un contacteur externe) à la sortie sans potentiel, un Diode de roue libre (par exemple 1N4148) être connecté en parallèle à la bobine. Il protège les contacts Reed sensibles des pics de tension qui se produisent lors de la mise hors tension.

🔧 Quel est l'effet d'une diode de roue libre à la sortie du relais ? Lorsqu'un relais ou un contacteur est désactivé, de brefs pics de tension (tension d'induction) se produisent. UNE Diode de roue libre dissipe cela et évite ainsi d'endommager les contacts de commutation du détecteur d'eau - particulièrement important pour la longévité et la fiabilité fonctionnelle.

❓ Pourquoi les câbles LIYY ne peuvent-ils pas être installés parallèlement aux câbles d'alimentation secteur de 230 V ?

⚠️ Important: La pose de câbles LIYY et de câbles d'alimentation 230 V en parallèle peut entraîner Interférences, influences électromagnétiques et dans le pire des cas Risques de sécurité plomb. Veuillez toujours maintenir des goulottes de câbles séparées ou une distance suffisante.
