Wassersensor SHT 5006 Gabelsensor

Wassersensor SHT 5006 Gabelsensor

25,00 €
25,00 €
Vente Épuisé
y compris TVA plus Versandkosten
  • Gabel-Wassersensor - Zubehör für unsere Wassermelder SHT 5000, 5001 und 5002
  • 2 vernickelte Messingkontakte, in weißen Kunststoff eingespritzt
  • für regelmässig trockene Umgebungen
  • Kabellänge 6 Meter | 2 x 0,14 mm², bis max. 50 m verlängerbar - Sonderlängen auf Anfrage lieferbar. Nicht parallel zu 230 V Netzspannung verlegen!
  • LIYY-Kabel sind kurzzeitig wasserfest, flammwidrig, adhäsionsarm, selbstverlöschend sowie weitgehend beständig gegen Öle, Fette, Kühlflüssigkeiten und Schmiermittel (Herstellerangabe)
  • Réductions pour les entreprises spécialisées & revendeurs
  • Conseils personnalisés d'experts (pas de centre d'appels !)
  • Service de réparation au-delà de la garantie légale

Numéro d'article: 300745

Délai de livraison : 2-3 jours ouvrés

Afficher tous les détails

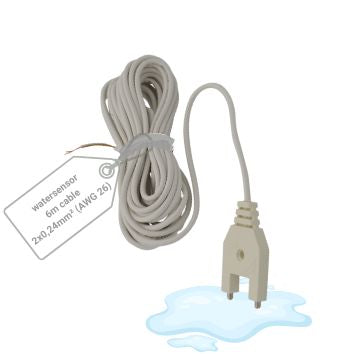

Wassersensor Abbilung mit Wasserpfütze unter Sensor Kontakten

Wassersensor SHT 5006 Gabelsensor

25,00 €
  • Description
  • Informations techniques
  • Téléchargements
  • FAQ - Questions fréquemment posées
  • Avis

Lieferumfang

  • Gabelsensor SHT 5006
  • vergossen an 6 Meter LIYY Steuerleitung 2 x 0,14 mm²
  • Montagematerial (1 Schraube, 1 Dübel)
  • Betriebsanleitung Wassersensoren | Schwimmerschalter | Zubehör

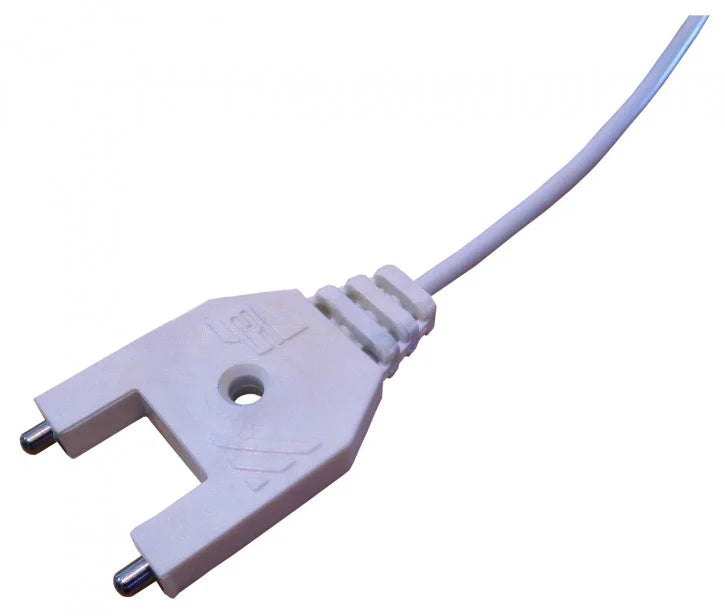

Der Sensor SHT 5006 ist mit zwei vernickelten Messingkontakten ausgestattet, die fest in weißen Kunststoff vergossen sind. Sobald Wasser beide Kontakte berührt, löst der angeschlossene Schabus-Wassermelder sofort Alarm aus.

Dank der breiten Einkerbung (Gabel-Design) erkennt der Sensor echte Leckagen sicher – auch in Umgebungen, wo sich Biofilme, dünne Wasserfilme oder Kondenswasser bilden können. Fehlalarme durch leichte Feuchtigkeit werden so zuverlässig verhindert.

📏 Sensorleitung: 6 m (ver­länger­bar bis 50 m)
Die Kabellänge kann auf bis zu 50 Meter erweitert werden – vorausgesetzt, der Querschnitt beträgt maximal 2 × 0,14 mm².

⚠️ Hinweis zur Anwendung:
Der SHT 5006 ist für den Einsatz in regelmäßig trockenen Bereichen konzipiert – z. B. in Waschküchen unter Waschmaschinen oder anderen Geräten, in Technikräumen oder auf Bodenflächen.

Für dauerhaft feuchte Umgebungen wie Schächte, Tanks oder Behälter ist er nicht geeignet. Wir empfehlen für diese Anwendungen unsere Minischwimmerschalter aus Kunststoff, V2A oder V4A.

🧪 Leitung: LIYY-Steuerleitung
Die verwendeten Kabel sind flammwidrig, adhäsionsarm, selbstverlöschend und weitgehend beständig gegen Öle, Fette, Kühl- und Schmiermittel – allerdings nur kurzzeitig wasserfest.

⚠️ Sicherheitshinweis: Die LIYY-Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden, um Störungen und Sicherheitsrisiken zu vermeiden.

Schaltplan mit Freilaufdiode

Bei der Verwendung von Fremdnetzgeräten ist es notwendig, eine Freilaufdiode (z.B. 1N4148) parallel zum Relais oder Schütz zu schalten.

Die Funktion der Freilaufdiode besteht darin, Spannungsspitzen, die beim Abschalten des Relais entstehen, zu unterdrücken. Dadurch werden der Stromfluss und die Spannung minimiert, wodurch die empfindlichen Reed-Kontakte geschützt werden.

WEEE-NR.: DE91394868




Domaine fonctionnel -5 °C / + 55 °C
Dimensions (LxLxP)

50x28x7mm
Principe de fonctionnement Impendanzmessung, passiv
Domaine d'application Badezimmer, Heizungskeller, Küche, Teeküchen, Waschräume
Conditions environnementales regelmässig trockene Umgebung
Doubler Sonderlänge auf Anfrage, 6 m | 2×0,14 mm2 | weiß
Matériel Kunststoff
Assemblée Wandmontage
Capteur 2 Kontakte Messing vernickelt

🔌 Avec quels détecteurs d'eau le SHT 5006 est-il compatible ? Le capteur peut être utilisé avec tous les détecteurs d'eau Schabus - notamment avec les modèles SHT 5000, SHT 5001 et SHT 5002. Le SHT 5006 est déjà installé sur les détecteurs d'eau SHT 216, SHT 217, SHT 218, SHT 240 et WWD 240 et WWD 100.

🌊 Ce capteur peut-il également être utilisé dans des puits ou des réservoirs ? Non, le SHT 5006 est uniquement destiné à environnements régulièrement secs approprié. Des dysfonctionnements ou de la corrosion peuvent survenir dans les arbres humides ou dans les zones humides en permanence. Pour de telles applications, nous recommandons des mini-interrupteurs à flotteur appropriés en plastique, V2A ou V4A.

📏 Jusqu'à quelle distance puis-je rallonger le câble du capteur ? Le câble connecté en usine mesure 6 m de long. Il peut être réglé sur étendu jusqu'à 50 m fourni un câble avec un maximum de 2 × 0,14 mm² La section transversale est utilisée.

🚿 Comment le capteur détecte-t-il l'eau, même en film mince ou en cas de condensation ? Le spécial Conception de fourche avec encoche large Empêche les fausses alarmes causées par les biofilms ou la condensation. Le capteur ne se déclenche que lorsqu'il existe réellement une connexion conductrice entre les deux contacts, c'est-à-dire lorsque l'eau entre réellement.

🧪 Les câbles sont-ils également résistants aux huiles ou aux produits de nettoyage ? Oui, le Ligne LIYY selon le fabricant est ignifuge, à faible adhérence et auto-extinguible et largement résistant à Huiles, graisses, liquides de refroidissement et lubrifiants. Cependant, c'est pas pour un contact permanent avec l'eau conçu.

⚙️ Dois-je utiliser une diode de roue libre lors du branchement d'un périphérique tiers ? Oui, absolument ! Si vous connectez un périphérique réseau tiers (par exemple un relais ou un contacteur externe) à la sortie sans potentiel, un Diode de roue libre (par exemple 1N4148) être connecté en parallèle à la bobine. Il protège les contacts Reed sensibles des pics de tension qui se produisent lors de la mise hors tension.

🔧 Quel est l'effet d'une diode de roue libre à la sortie du relais ? Lorsqu'un relais ou un contacteur est désactivé, de brefs pics de tension (tension d'induction) se produisent. UNE Diode de roue libre dissipe cela et évite ainsi d'endommager les contacts de commutation du détecteur d'eau - particulièrement important pour la longévité et la fiabilité fonctionnelle.

❓ Pourquoi les câbles LIYY ne peuvent-ils pas être installés parallèlement aux câbles d'alimentation secteur de 230 V ?

⚠️ Important: La pose de câbles LIYY et de câbles d'alimentation 230 V en parallèle peut entraîner Interférences, influences électromagnétiques et dans le pire des cas Risques de sécurité plomb. Veuillez toujours maintenir des goulottes de câbles séparées ou une distance suffisante.
