Art.-Nr. 300939
EAN 4044764003965

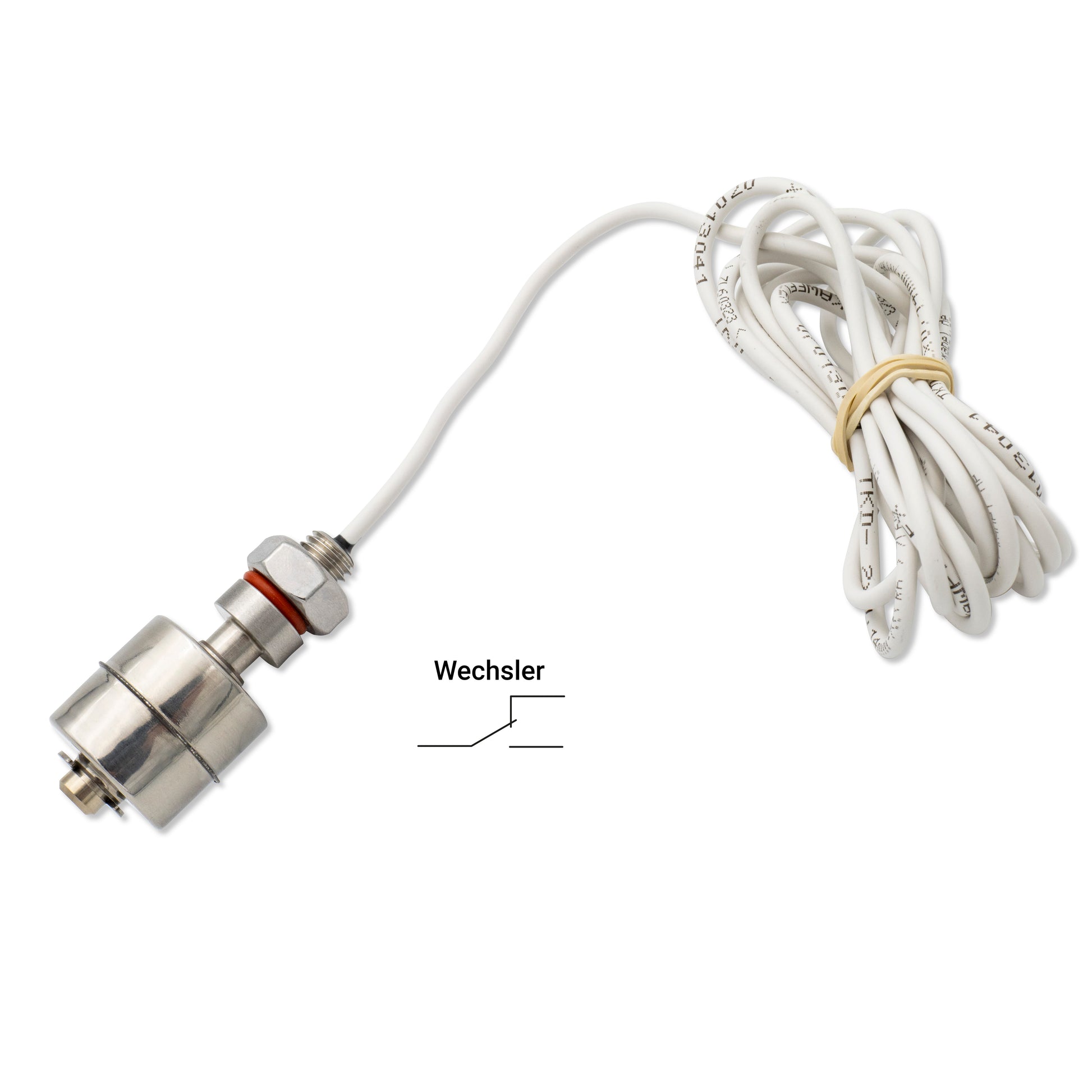

  • SHT 5016 Mini-Schwimmerschalter aus V4A-Edelstahl mit Wechslerkontakt (SPDT), 2,5 m Anschlusskabel und Gewindemontage zur zuverlässigen Pegelüberwachung in Tanks, Behältern sowie Pool- und Industrieanlagen.
  • SHT 5016 Mini-Schwimmerschalter aus V4A-Edelstahl mit Wechslerkontakt (SPDT) zur automatischen Pegelüberwachung. Der Schwimmerschalter erkennt steigende oder fallende Flüssigkeitsstände bereits ab ca. 4 cm und eignet sich besonders für Poolwasser, Salzwasser, chlorhaltige Medien sowie anspruchsvolle Industrieanwendungen. Kompatibel mit Schabus Wassermeldern SHT 5000, SHT 5001 und SHT 5002.
  • Anwendungsbeispiele des V4A-Mini-Schwimmerschalters SHT 5016 mit Wechslerkontakt (SPDT) für Pooltechnik, Salzwasseranlagen, Wasseraufbereitung, Lebensmittelindustrie, chemische Anlagen und Kühltechnik. Der korrosionsbeständige Schwimmerschalter eignet sich ideal für anspruchsvolle Umgebungen und die zuverlässige Pegelüberwachung unterschiedlichster Flüssigkeiten.
  • Technische Übersicht des Mini-Schwimmerschalters SHT 5016 aus V4A-Edelstahl mit Wechslerkontakt (SPDT), Anschlussdiagramm, Abmessungen, Lieferumfang, technischen Daten und optionalem Zubehör. Der Schwimmerschalter schaltet den gemeinsamen Kontakt (COM) je nach Schwimmerstellung auf Öffner (NC) oder Schließer (NO) und ist mit den Schabus Wassermeldern SHT 5000, SHT 5001 und SHT 5002 kompatibel.
  • SHT 5016 Mini-Schwimmerschalter aus V4A-Edelstahl mit Wechslerkontakt (SPDT), 2,5 m Anschlusskabel und Gewindemontage zur zuverlässigen Pegelüberwachung in Tanks, Behältern sowie Pool- und Industrieanlagen.
  • SHT 5016 Mini-Schwimmerschalter aus V4A-Edelstahl mit Wechslerkontakt (SPDT) zur automatischen Pegelüberwachung. Der Schwimmerschalter erkennt steigende oder fallende Flüssigkeitsstände bereits ab ca. 4 cm und eignet sich besonders für Poolwasser, Salzwasser, chlorhaltige Medien sowie anspruchsvolle Industrieanwendungen. Kompatibel mit Schabus Wassermeldern SHT 5000, SHT 5001 und SHT 5002.
  • Anwendungsbeispiele des V4A-Mini-Schwimmerschalters SHT 5016 mit Wechslerkontakt (SPDT) für Pooltechnik, Salzwasseranlagen, Wasseraufbereitung, Lebensmittelindustrie, chemische Anlagen und Kühltechnik. Der korrosionsbeständige Schwimmerschalter eignet sich ideal für anspruchsvolle Umgebungen und die zuverlässige Pegelüberwachung unterschiedlichster Flüssigkeiten.
  • Technische Übersicht des Mini-Schwimmerschalters SHT 5016 aus V4A-Edelstahl mit Wechslerkontakt (SPDT), Anschlussdiagramm, Abmessungen, Lieferumfang, technischen Daten und optionalem Zubehör. Der Schwimmerschalter schaltet den gemeinsamen Kontakt (COM) je nach Schwimmerstellung auf Öffner (NC) oder Schließer (NO) und ist mit den Schabus Wassermeldern SHT 5000, SHT 5001 und SHT 5002 kompatibel.
  • Mini-Schwimmerschalter SHT 5016 Edelstahl V4A | SPDT Wechsler

Mini-Schwimmerschalter SHT 5016 Edelstahl V4A | SPDT Wechsler

Mini-Schwimmerschalter SHT 5016 Edelstahl V4A | SPDT Wechsler

122,50 €
122,50 €
Vente Épuisé
y compris TVA plus Versandkosten
  • Mini-Schwimmerschalter = Zubehör für SCHABUS Wassermelder SHT 5000 und 5001, 5002
  • zur Wasserstandsmeldung Pegelhöhe min. 4 cm, z.B. in Tanks, Zisternen, Brunnen, Pumpfensumpf uvm.
  • besonders geeignet Salzwasser und chlorhaltige Medien| auch für Lebensmittel oder andere Medien, gegen die Edelstahl beständig ist, für alle Flüssigkeiten mit einer Dichte von mind. 0,7 g/ cm³ geeignet z.B Wasser, Heizöl, Diesel, Pflanzenöl, Schmieröle, u.a.
  • Material komplett aus V4A Edelstahl, Schaft aus dem vollen gedreht und gefräst
  • Reedkontakt mit Kabel verlötet und mit Wepuran® eingegossen, Kabellänge 2,5 m – Sonderlängen auf Anfrage
  • Öffner (NC) / Schliesser (NO) – Umdrehen des Schwimmerkörpers entspricht umgekehrter Kontaktfunktion, entfällt bei Wechsler
  • Réductions pour les entreprises spécialisées & revendeurs
  • Conseils personnalisés d'experts (pas de centre d'appels !)
  • Service de réparation au-delà de la garantie légale

Numéro d'article: 300939

Lieferzeit 4-5 Werktage Afficher tous les détails
SHT 5016 Mini-Schwimmerschalter aus V4A-Edelstahl mit Wechslerkontakt (SPDT), 2,5 m Anschlusskabel und Gewindemontage zur zuverlässigen Pegelüberwachung in Tanks, Behältern sowie Pool- und Industrieanlagen.

Mini-Schwimmerschalter SHT 5016 Edelstahl V4A | SPDT Wechsler
  • Description
  • Informations techniques
  • Lieferumfang
  • Téléchargements
  • FAQ - Questions fréquemment posées
  • Avis

🧪 Höchste Korrosionsbeständigkeit – für aggressive & chlorhaltige Medien

Der Mini-Schwimmerschalter aus V4A-Edelstahl (Werkstoff 1.4571) mit integriertem Wechslerkontakt ist speziell für anspruchsvolle Anwendungen konzipiert – etwa in:

  • gechlortem Poolwasser

  • Salzwasser

  • Industrieumgebungen

  • schwach chemischen Laugen

  • technischen Anlagen mit erhöhter Korrosionsbelastung

Durch den Molybdänanteil bietet V4A eine deutlich höhere Korrosionsbeständigkeit als V2A und eignet sich für Medien, bei denen herkömmlicher Edelstahl an seine Grenzen stößt.



⚙️ Präzise gefertigt – für maximale Lebensdauer

  • Schaft aus massiv gefrästem V4A-Edelstahl

  • Schwimmer aus rostfreiem V4A-Blech

  • Hochwertiger, wasserdicht vergossener Reedkontakt (Meder)

  • Mechanisch stabil & wartungsfrei

Bei niedriger Schaltleistung (< 5 V / < 1 mA) sind bis zu eine Billion Schaltspiele möglich.



🔁 NO & NC in einem Gerät – dank Wechslerkontakt

Dieser Schwimmerschalter verfügt über einen integrierten Wechslerkontakt.

Das bedeutet:

  • Öffner (NC) und Schließer (NO) stehen gleichzeitig zur Verfügung

  • Kein Umdrehen des Schwimmerkörpers notwendig

  • Flexible Integration in unterschiedlichste Steuerungen

Der Schaltpunkt liegt bei ca. 4 cm Pegelhöhe.
Geeignet für Flüssigkeiten mit einer Dichte ab 0,7 g/cm³.



🔌 Technischer Hinweis & Anschluss

Kompatibel mit folgenden Geräten (separat erhältlich):

  • SHT 5000

  • SHT 5001

  • SHT 5002

Verkabelung über dünne, ungeschirmte LIYY-Leitung
(3 × 0,14 mm²), max. 50 m Leitungslänge



📏 Kabelverlängerung

Die werkseitige Kabellänge kann bis zu 50 m verlängert werden.
Empfohlener Querschnitt: 3 × 0,14 mm²

Bei Parallelschaltung mehrerer Sensoren werden die Leitungslängen addiert.



⚠️ Hinweise zur Kabelführung

Die LIYY-Leitungen sind:

  • kurzzeitig wasserfest

  • flammwidrig

  • selbstverlöschend

  • beständig gegen Öle, Fette, Kühl- und Schmiermittel

Nicht geeignet für dauerhaften Wasserkontakt.

❗ Die Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden.



⚠️ Was muss ich beim elektrischen Anschluss beachten?

WICHTIGER SICHERHEITSHINWEIS:
Ein falscher Anschluss kann die empfindlichen Reedkontakte beschädigen und zu Fehlfunktionen führen.

Bitte beachten Sie:

  • Kein direkter Anschluss an induktive Lasten (Relais, Magnetventile)

  • Kein direkter Anschluss an kapazitive Lasten (SPS/PLS)

  • Keine Leitungen > 50 m

  • Zulässige Schaltleistung nicht überschreiten

👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.






RC-Glieder für Reedkontakte (10 … 40 VA)
Spannung Widerstand Kapazität RC-Glied-Typ
AC 24 V 100 Ω 0,33 μF A 3/24



🧩 optionales Zubehör

🔌 LIYY-Steuerleitung 2 × 0,14 mm² (Meterware)
Für fachgerechte Verlängerungen bis max. 50 m Gesamtleitungslänge je Meldelinie.
Nur dünne, ungeschirmte LIYY-Leitungen verwenden – größere Querschnitte können Fehlfunktionen verursachen.

🔧 Montagewinkel V2A (Art.-Nr. 300787)
Empfohlen für eine präzise, senkrechte Befestigung des Mini-Schwimmerschalters an Tank- oder Schachtwänden.
Sorgt für zuverlässige Schaltfunktion und verhindert Verkanten.

🛡️ Schmutzfangkorb mit Montagewinkel (Art.-Nr. 300320)
Schützt den Schwimmerschalter vor Blättern, Sedimenten und Kleintieren – ideal für Schächte, Außenbereiche und Regenwasseranlagen.
Nicht geeignet für chlor- oder salzhaltige Medien.


WEEE-NR.: DE91394868

Tension de fonctionnement maximum. 25 V CA/60 V CC/0,5 A
Performances de commutation maximum. 10 watts
Classe de protection IP68
Dimensions (LxLxP)

H=59mm x ⌀=28mm
Contact relais Normalement fermé (NC)/Normalement fermé (NO)
Doubler Câble LIYY 3 x 0,14 mm², 2,5 mètres
Matériel Filetage de raccordement en acier inoxydable V4A, arbre tourné et fraisé en acier inoxydable V4A massif, arbre en acier inoxydable V4A, Ø 8,3 mm, longueur 62,8 mm
WEEE-Reg.-Nr. DE91394868
  • Mini-Schwimmerschalter V4A Edelstahl – Wechslerkontakt (NO/NC)
  • vergossen an 2,5 m LIYY-Steuerleitung 3 × 0,14 mm²
  • Betriebsanleitung

🔧 Comment l'interrupteur à flotteur est-il installé ? L'interrupteur à flotteur en acier inoxydable V4A est idéalement fixé avec un support de montage approprié (article n° 300787) pour garantir l'alignement le plus vertical possible avec une déviation maximale de 30°. C'est la seule façon pour le corps du flotteur de glisser librement et de manière fiable sur l'arbre.

↕️ Puis-je inverser la fonction de commutation ? Non, ce n'est pas nécessaire avec le changeur.
Les alimentations de contact inverseur intégrées toujours les deux fonctions de commutation en même temps – Normalement fermé (NC) et Normalement ouvert (NON).
Cela élimine le besoin de retourner le flotteur. Le signal est facilement capté via le fil correspondant dans le câble de connexion.

💧 Pour quels fluides l'interrupteur à flotteur est-il adapté ? L'interrupteur à flotteur V4A convient à tous les liquides d'une densité d'au moins 0,7 g/cm³, même dans des conditions exigeantes. Grâce à l'alliage d'acier inoxydable particulièrement résistant à la corrosion, l'insert lui-même est en eau de piscine chlorée, eau salée ou alcalis chimiques faibles facilement possible. Idéal également pour les environnements hygiéniquement sensibles tels que la transformation des aliments.

🔌 Le câble de connexion est-il remplaçable ? L'appareil est livré en standard avec un câble LiYY/PVC de 2,5 m de long. Il est ignifuge, brièvement imperméable et résistant aux produits chimiques. Des longueurs spéciales sont également possibles sur demande – notre support technique se fera un plaisir de vous conseiller.

⚠️ À quoi dois-je faire attention lors du raccordement électrique ?

NOTE DE SÉCURITÉ IMPORTANTE : Une connexion électrique incorrecte peut détruire les contacts Reed sensibles et provoquer ainsi un dysfonctionnement - dans le pire des cas, entraînant des blessures ou des dommages matériels.

Veuillez donc noter :

  • Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)
  • Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS – siehe unsere „aktiven“ Wassersensoren und Schwimmerschalter) oder lange Leitungen > 50 m
  • Zulässige Schaltleistung darf nicht überschritten werden

👉 Pour les charges inductives, une protection au moyen d'un circuit RC ou d'une diode de roue libre est absolument nécessaire.

Circuits RC recommandés pour les contacts à lames souples (10 – 40 VA) :

TensionRésistanceCapacitéTypeAC 24V100Ω0,33μFA3/24

En cas de doute, veuillez parler à un électricien qualifié ou contacter directement notre support.
