  • Mini-Schwimmerschalter V4A Schließer-Kontakt
  • Mini-Schwimmerschalter V4A Schließer-Kontakt

Mini-Schwimmerschalter V4A Schließer-Kontakt

Mini-Schwimmerschalter V4A Schließer-Kontakt

99,90 €
99,90 €
Vente Épuisé
y compris TVA plus Versandkosten

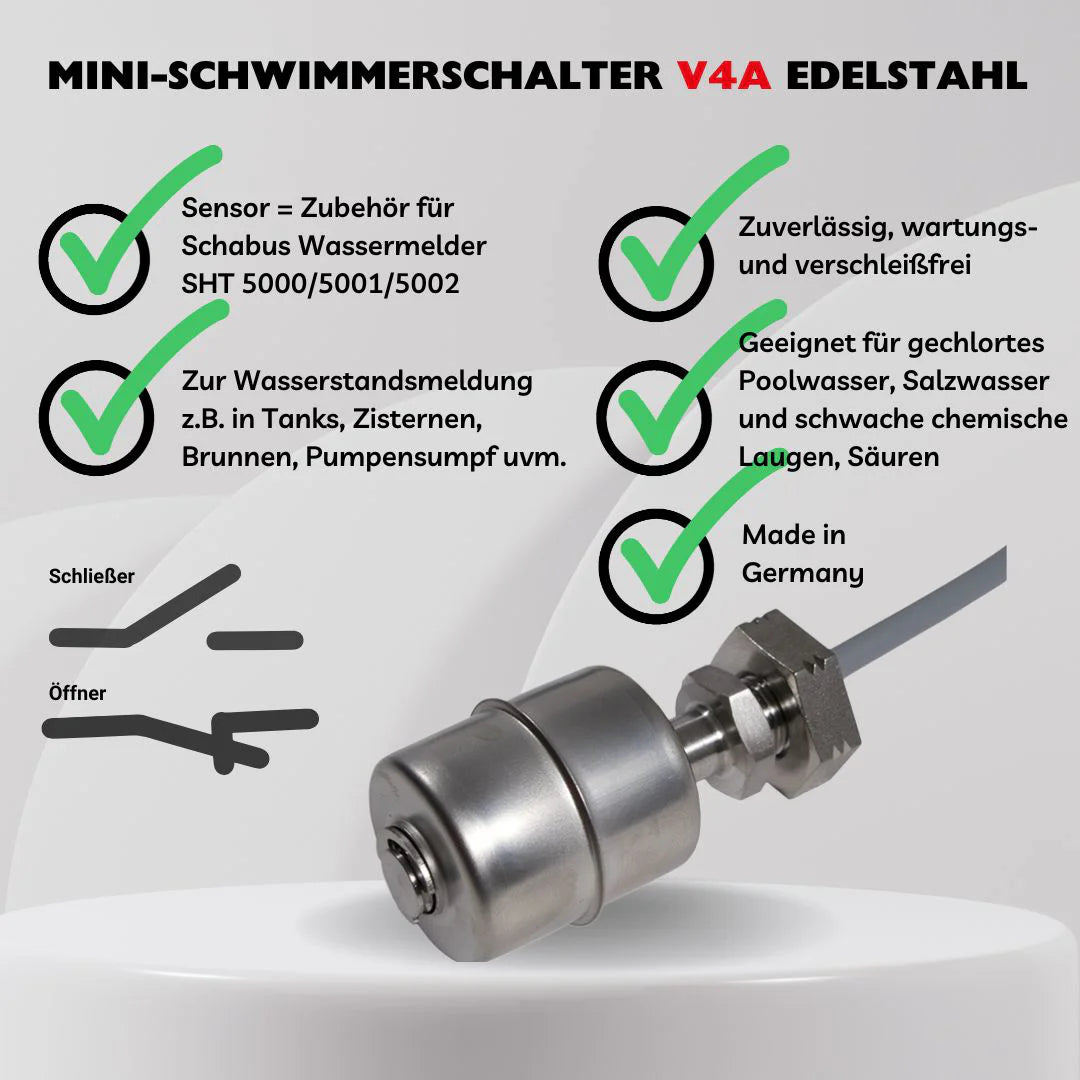

  • Mini-Schwimmerschalter = Zubehör für SCHABUS Wassermelder SHT 5000 und 5001, 5002
  • zur Wasserstandsmeldung Pegelhöhe min. 4 cm, z.B. in Tanks, Zisternen, Brunnen, Pumpfensumpf uvm.
  • besonders geeignet Poolwasser, Salzwasser und chlorhaltige Medien| auch für Lebensmittel oder andere Medien, gegen die Edelstahl beständig ist, für alle Flüssigkeiten mit einer Dichte von mind. 0,7 g/ cm³ geeignet z.B Wasser, Heizöl, Diesel, Pflanzenöl, Schmieröle, u.a.
  • Material komplett aus V4A Edelstahl, Schaft aus dem vollen gedreht und gefräst
  • Reedkontakt mit Kabel verlötet und mit Wepuran® eingegossen, Kabellänge 2,5 m – Sonderlängen auf Anfrage
  • Öffner (NC) / Schliesser (NO) – Umdrehen des Schwimmerkörpers entspricht umgekehrter Kontaktfunktion, entfällt bei Wechsler
  • Réductions pour les entreprises spécialisées & revendeurs
  • Conseils personnalisés d'experts (pas de centre d'appels !)
  • Service de réparation au-delà de la garantie légale

Numéro d'article: 300941

Délai de livraison : 2-3 jours ouvrés

Afficher tous les détails
Schwimmerschalter_300941_Hauptbild

Mini-Schwimmerschalter V4A Schließer-Kontakt

99,90 €
  • Description
  • Informations techniques
  • Téléchargements
  • FAQ - Questions fréquemment posées
  • Avis

📦 Lieferumfang

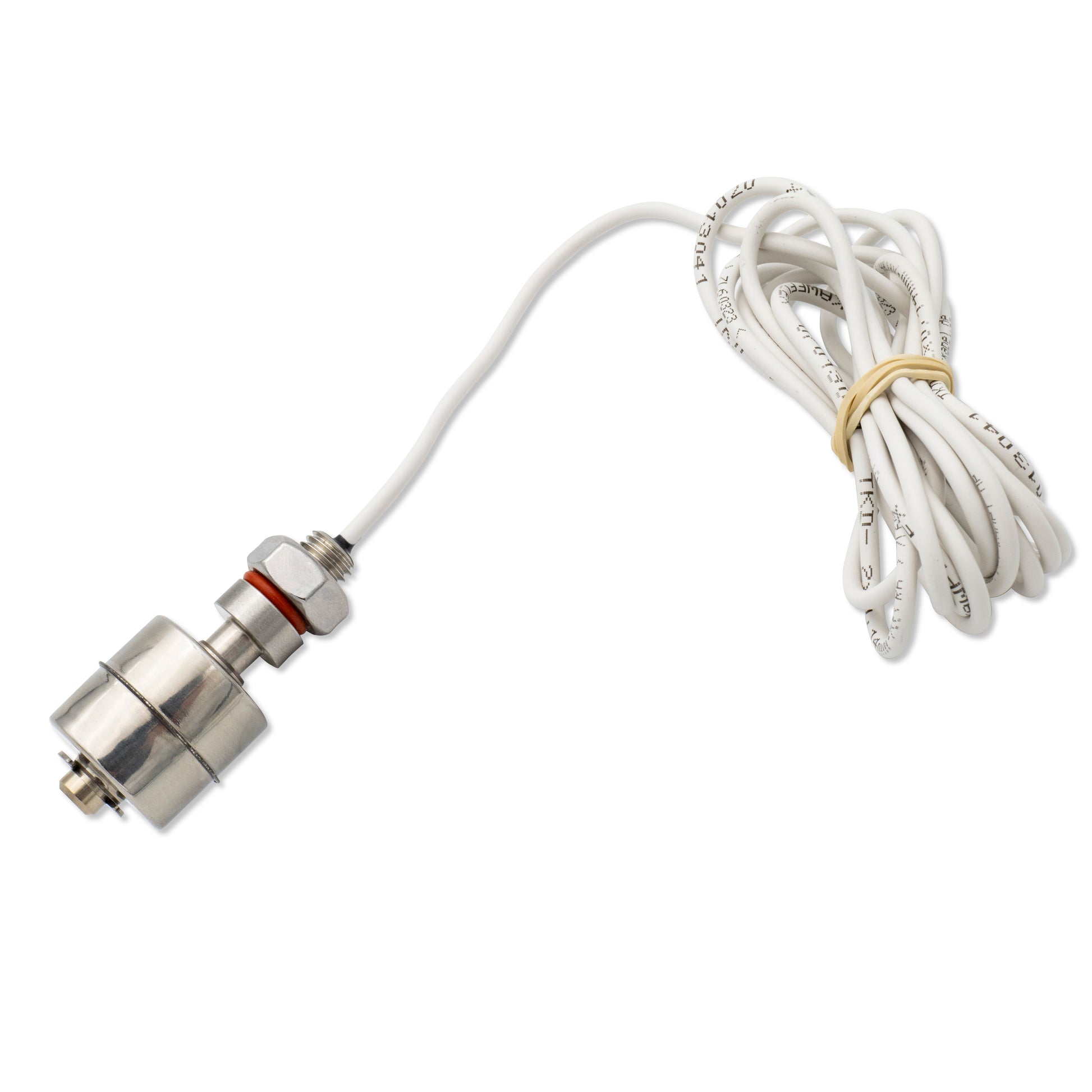

  • Mini-Schwimmerschalter V4A Edelstahl – Schließerkontakt (NO)
  • vergossen an 2,5 m LIYY-Steuerleitung 2 × 0,14 mm²
  • Betriebsanleitung



🧪 Höchste Korrosionsbeständigkeit – auch bei Poolwasser & Salzwasser

Der Mini-Schwimmerschalter aus V4A-Edelstahl (Werkstoff 1.4571) ist die richtige Wahl für besonders aggressive oder chlorhaltige Medien.

Im Vergleich zu V2A bietet V4A durch den Molybdänanteil eine deutlich erhöhte Korrosionsbeständigkeit – ideal für:

  • gechlortes Poolwasser

  • Salzwasser

  • schwach chemische Laugen

  • industrielle Medien mit erhöhter Korrosionsbelastung

Damit eignet sich diese Variante überall dort, wo V2A an seine Grenzen stößt.



⚙️ Präzise gefertigt – für maximale Lebensdauer

  • Schaft aus massiv gefrästem V4A-Edelstahl

  • Schwimmer aus rostfreiem V4A-Blech

  • Hochwertiger, wasserdicht vergossener Reedkontakt (Meder)

  • Wartungsfrei & verschleißfrei

Bei niedriger Schaltleistung (< 5 V / < 1 mA) sind bis zu eine Billion Schaltspiele möglich.



🌊 Funktionsweise

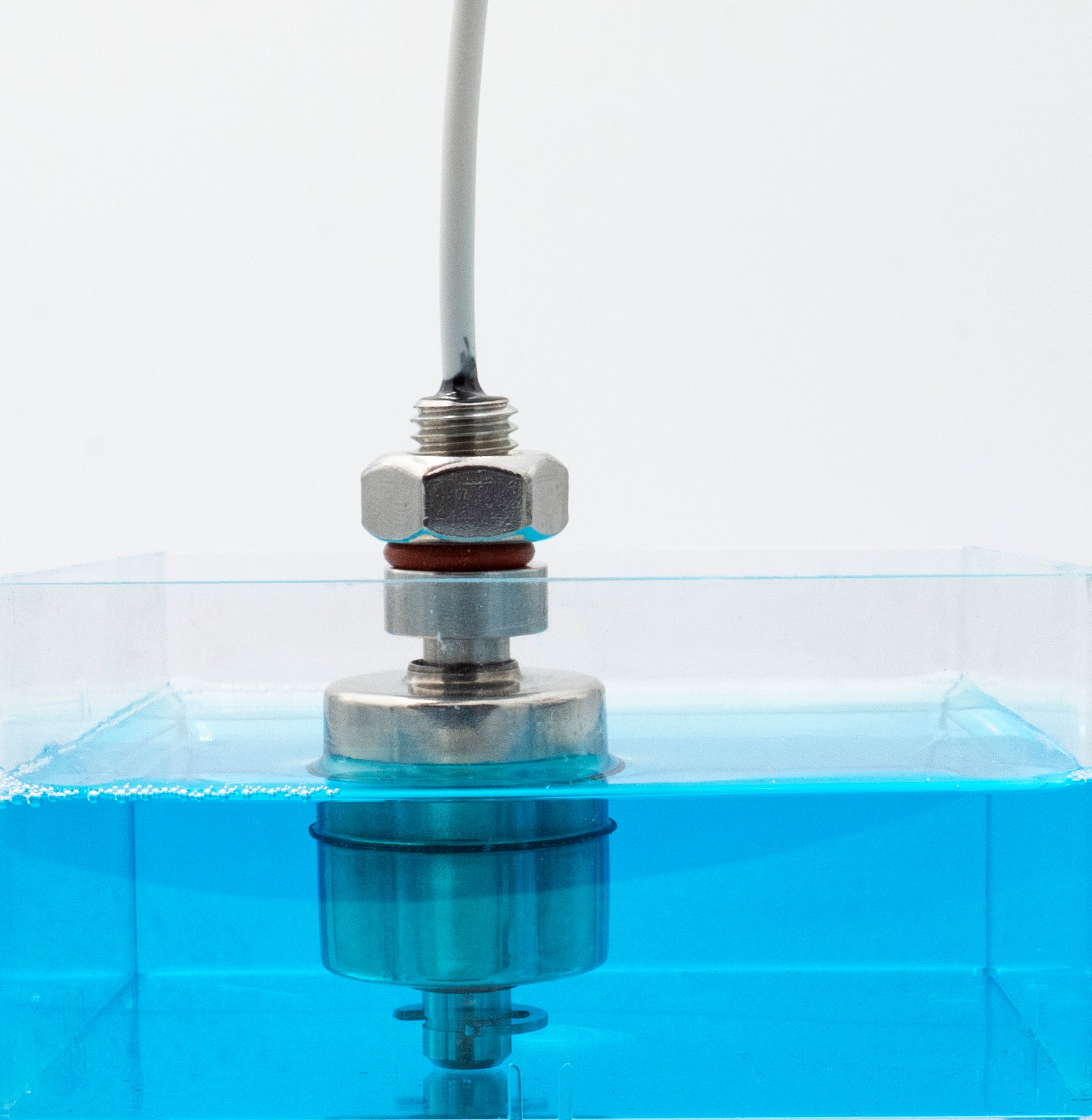

Der Schaltkontakt schließt bei einer Pegelhöhe von ca. 4 cm.

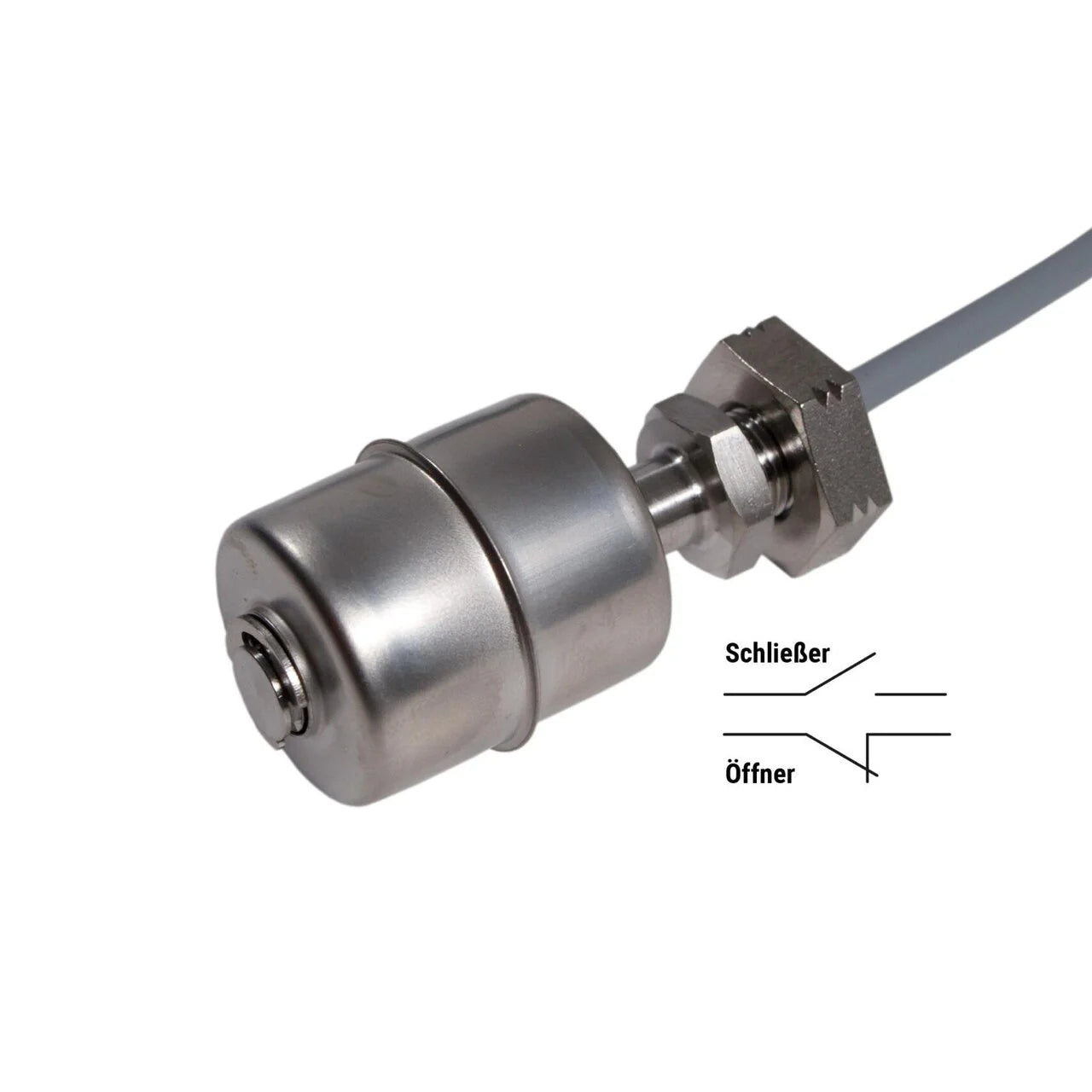

Durch einfaches Umdrehen des Schwimmerkörpers kann die Schaltfunktion geändert werden (NO/NC je nach Einbaulage).

Geeignet für Flüssigkeiten mit einer Dichte ab 0,7 g/cm³.



🔌 Technischer Hinweis & Anschluss

Anschluss an folgende Geräte möglich (separat erhältlich):

  • SHT 5000

  • SHT 5001

  • SHT 5002

Verkabelung über dünne, ungeschirmte LIYY-Leitung
(2 × 0,14 mm²), max. 50 m Leitungslänge



📏 Kabelverlängerung

Die werkseitige Kabellänge kann bis zu 50 m verlängert werden.
Empfohlener Querschnitt: 2 × 0,14 mm²



⚠️ Hinweise zur Kabelführung

Die LIYY-Leitungen sind:

  • kurzzeitig wasserfest

  • flammwidrig

  • selbstverlöschend

  • beständig gegen Öle, Fette, Kühl- und Schmiermittel

Nicht geeignet für dauerhaften Wasserkontakt.

❗ Die Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden.



⚠️ Was muss ich beim elektrischen Anschluss beachten?

WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte zerstören und zu Fehlfunktionen führen.

Bitte beachten Sie:

  • Kein direkter Anschluss an induktive Lasten (Relais, Magnetventile)

  • Kein direkter Anschluss an kapazitive Lasten (SPS/PLS)

  • Keine langen Leitungen > 50 m

  • Zulässige Schaltleistung nicht überschreiten

👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.





RC-Glieder für Reedkontakte (10 … 40 VA)
Spannung Widerstand Kapazität RC-Glied-Typ
AC 24 V 100 Ω 0,33 μF A 3/24



🧩 optionales Zubehör

🔌 LIYY-Steuerleitung 2 × 0,14 mm² (Meterware)
Für fachgerechte Verlängerungen bis max. 50 m Gesamtleitungslänge je Meldelinie.
Nur dünne, ungeschirmte LIYY-Leitungen verwenden – größere Querschnitte können Fehlfunktionen verursachen.

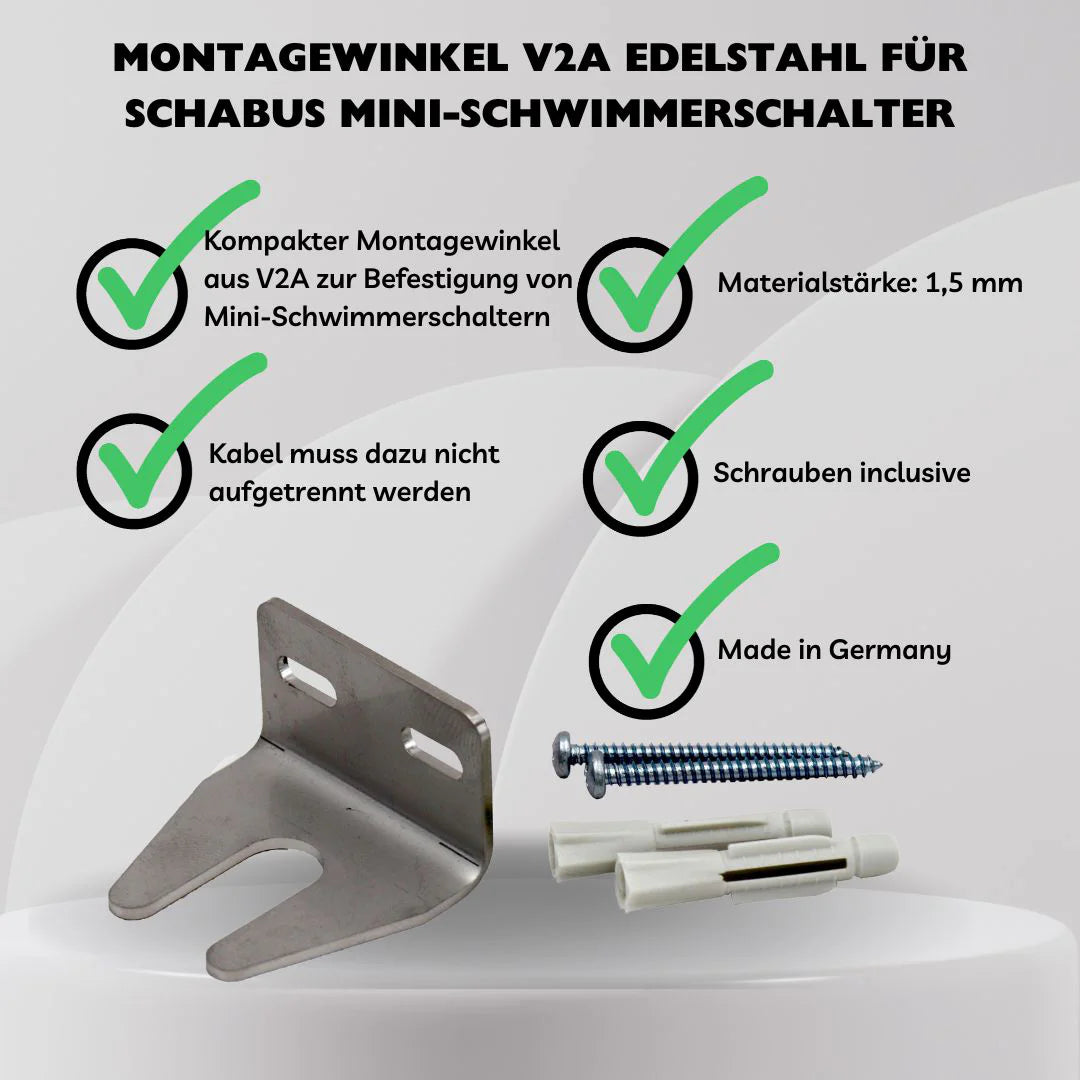

🔧 Montagewinkel V2A (Art.-Nr. 300787)
Empfohlen für eine präzise, senkrechte Befestigung des Mini-Schwimmerschalters an Tank- oder Schachtwänden.
Sorgt für zuverlässige Schaltfunktion und verhindert Verkanten.

🛡️ Schmutzfangkorb mit Montagewinkel (Art.-Nr. 300320)
Schützt den Schwimmerschalter vor Blättern, Sedimenten und Kleintieren – ideal für Schächte, Außenbereiche und Regenwasseranlagen.
Nicht geeignet für chlor- oder salzhaltige Medien.



WEEE-NR.: DE91394868

Tension de fonctionnement maximum. 25 V CA/60 V CC/0,5 A
Performances de commutation maximum. 10 watts
Classe de protection IP68
Dimensions (LxLxP)

H=59mm x ⌀=28mm
Contact relais Ouvre, plus près
Doubler 2,5 m | 2 × 0,14 mm2 | blanc
Matériel Filetage de raccordement en acier inoxydable V4A, arbre tourné et fraisé en acier inoxydable V4A massif, arbre en acier inoxydable V4A, Ø 8,3 mm, longueur 62,8 mm
Moyen min. Densité de 0,7 g/cm³, sans pression
Assemblée Position de montage verticale, max. Inclinaison ±30°, angle de montage

🔧 Comment l'interrupteur à flotteur est-il installé ? L'interrupteur à flotteur en acier inoxydable V4A est idéalement fixé avec un support de montage approprié (article n° 300787) pour garantir l'alignement le plus vertical possible avec une déviation maximale de 30°. C'est la seule façon pour le corps du flotteur de glisser librement et de manière fiable sur l'arbre.

↕️ Puis-je inverser la fonction de commutation ? Oui! Tournez simplement le corps du flotteur à 180° pour basculer entre les fonctions d'ouverture et de fermeture (pas nécessaire avec le changeur).
Il y a un aimant annulaire dans le flotteur et un contact Reed Meder moulé en Wepuran® dans l'arbre. Si le flotteur monte, le contact Reed est fermé. En retournant le flotteur, vous obtenez la fonction de commutation inverse - tout ce que vous avez à faire est de desserrer l'anneau en E à l'extrémité de l'arbre.

💧 Pour quels fluides l'interrupteur à flotteur est-il adapté ? L'interrupteur à flotteur V4A convient à tous les liquides d'une densité d'au moins 0,7 g/cm³, même dans des conditions exigeantes. Grâce à l'alliage d'acier inoxydable particulièrement résistant à la corrosion (1.4571/AISI 316Ti), l'insert lui-même est en eau de piscine chlorée, eau salée ou alcalis chimiques faibles

🔌 Le câble de connexion est-il remplaçable ? L'appareil est livré en standard avec un câble LiYY/PVC de 2,5 m de long. Il est ignifuge, brièvement imperméable et résistant aux produits chimiques. Des longueurs spéciales sont également possibles sur demande – notre support technique se fera un plaisir de vous conseiller.

⚠️ À quoi dois-je faire attention lors du raccordement électrique ?

NOTE DE SÉCURITÉ IMPORTANTE : Une connexion électrique incorrecte peut détruire les contacts Reed sensibles et provoquer ainsi un dysfonctionnement - dans le pire des cas, entraînant des blessures ou des dommages matériels.

Veuillez donc noter :

  • Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)
  • Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS – siehe unsere „aktiven“ Wassersensoren und Schwimmerschalter) oder lange Leitungen > 50 m
  • Zulässige Schaltleistung darf nicht überschritten werden

👉 Pour les charges inductives, une protection au moyen d'un circuit RC ou d'une diode de roue libre est absolument nécessaire.

Circuits RC recommandés pour les contacts à lames souples (10 – 40 VA) :

TensionRésistanceCapacitéTypeAC 24V100Ω0,33μFA3/24

En cas de doute, veuillez parler à un électricien qualifié ou contacter directement notre support.

Avis clients

Soyez le premier à laisser un avis
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
Description

📦 Lieferumfang

  • Mini-Schwimmerschalter V4A Edelstahl – Schließerkontakt (NO)
  • vergossen an 2,5 m LIYY-Steuerleitung 2 × 0,14 mm²
  • Betriebsanleitung



🧪 Höchste Korrosionsbeständigkeit – auch bei Poolwasser & Salzwasser

Der Mini-Schwimmerschalter aus V4A-Edelstahl (Werkstoff 1.4571) ist die richtige Wahl für besonders aggressive oder chlorhaltige Medien.

Im Vergleich zu V2A bietet V4A durch den Molybdänanteil eine deutlich erhöhte Korrosionsbeständigkeit – ideal für:

  • gechlortes Poolwasser

  • Salzwasser

  • schwach chemische Laugen

  • industrielle Medien mit erhöhter Korrosionsbelastung

Damit eignet sich diese Variante überall dort, wo V2A an seine Grenzen stößt.



⚙️ Präzise gefertigt – für maximale Lebensdauer

  • Schaft aus massiv gefrästem V4A-Edelstahl

  • Schwimmer aus rostfreiem V4A-Blech

  • Hochwertiger, wasserdicht vergossener Reedkontakt (Meder)

  • Wartungsfrei & verschleißfrei

Bei niedriger Schaltleistung (< 5 V / < 1 mA) sind bis zu eine Billion Schaltspiele möglich.



🌊 Funktionsweise

Der Schaltkontakt schließt bei einer Pegelhöhe von ca. 4 cm.

Durch einfaches Umdrehen des Schwimmerkörpers kann die Schaltfunktion geändert werden (NO/NC je nach Einbaulage).

Geeignet für Flüssigkeiten mit einer Dichte ab 0,7 g/cm³.



🔌 Technischer Hinweis & Anschluss

Anschluss an folgende Geräte möglich (separat erhältlich):

  • SHT 5000

  • SHT 5001

  • SHT 5002

Verkabelung über dünne, ungeschirmte LIYY-Leitung
(2 × 0,14 mm²), max. 50 m Leitungslänge



📏 Kabelverlängerung

Die werkseitige Kabellänge kann bis zu 50 m verlängert werden.
Empfohlener Querschnitt: 2 × 0,14 mm²



⚠️ Hinweise zur Kabelführung

Die LIYY-Leitungen sind:

  • kurzzeitig wasserfest

  • flammwidrig

  • selbstverlöschend

  • beständig gegen Öle, Fette, Kühl- und Schmiermittel

Nicht geeignet für dauerhaften Wasserkontakt.

❗ Die Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden.



⚠️ Was muss ich beim elektrischen Anschluss beachten?

WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte zerstören und zu Fehlfunktionen führen.

Bitte beachten Sie:

  • Kein direkter Anschluss an induktive Lasten (Relais, Magnetventile)

  • Kein direkter Anschluss an kapazitive Lasten (SPS/PLS)

  • Keine langen Leitungen > 50 m

  • Zulässige Schaltleistung nicht überschreiten

👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.





RC-Glieder für Reedkontakte (10 … 40 VA)
Spannung Widerstand Kapazität RC-Glied-Typ
AC 24 V 100 Ω 0,33 μF A 3/24



🧩 optionales Zubehör

🔌 LIYY-Steuerleitung 2 × 0,14 mm² (Meterware)
Für fachgerechte Verlängerungen bis max. 50 m Gesamtleitungslänge je Meldelinie.
Nur dünne, ungeschirmte LIYY-Leitungen verwenden – größere Querschnitte können Fehlfunktionen verursachen.

🔧 Montagewinkel V2A (Art.-Nr. 300787)
Empfohlen für eine präzise, senkrechte Befestigung des Mini-Schwimmerschalters an Tank- oder Schachtwänden.
Sorgt für zuverlässige Schaltfunktion und verhindert Verkanten.

🛡️ Schmutzfangkorb mit Montagewinkel (Art.-Nr. 300320)
Schützt den Schwimmerschalter vor Blättern, Sedimenten und Kleintieren – ideal für Schächte, Außenbereiche und Regenwasseranlagen.
Nicht geeignet für chlor- oder salzhaltige Medien.



WEEE-NR.: DE91394868

Informations techniques
Tension de fonctionnement maximum. 25 V CA/60 V CC/0,5 A
Performances de commutation maximum. 10 watts
Classe de protection IP68
Dimensions (LxLxP)

H=59mm x ⌀=28mm
Contact relais Ouvre, plus près
Doubler 2,5 m | 2 × 0,14 mm2 | blanc
Matériel Filetage de raccordement en acier inoxydable V4A, arbre tourné et fraisé en acier inoxydable V4A massif, arbre en acier inoxydable V4A, Ø 8,3 mm, longueur 62,8 mm
Moyen min. Densité de 0,7 g/cm³, sans pression
Assemblée Position de montage verticale, max. Inclinaison ±30°, angle de montage
Téléchargements
Exemples de connexion
FAQ - Questions fréquemment posées

🔧 Comment l'interrupteur à flotteur est-il installé ? L'interrupteur à flotteur en acier inoxydable V4A est idéalement fixé avec un support de montage approprié (article n° 300787) pour garantir l'alignement le plus vertical possible avec une déviation maximale de 30°. C'est la seule façon pour le corps du flotteur de glisser librement et de manière fiable sur l'arbre.

↕️ Puis-je inverser la fonction de commutation ? Oui! Tournez simplement le corps du flotteur à 180° pour basculer entre les fonctions d'ouverture et de fermeture (pas nécessaire avec le changeur).
Il y a un aimant annulaire dans le flotteur et un contact Reed Meder moulé en Wepuran® dans l'arbre. Si le flotteur monte, le contact Reed est fermé. En retournant le flotteur, vous obtenez la fonction de commutation inverse - tout ce que vous avez à faire est de desserrer l'anneau en E à l'extrémité de l'arbre.

💧 Pour quels fluides l'interrupteur à flotteur est-il adapté ? L'interrupteur à flotteur V4A convient à tous les liquides d'une densité d'au moins 0,7 g/cm³, même dans des conditions exigeantes. Grâce à l'alliage d'acier inoxydable particulièrement résistant à la corrosion (1.4571/AISI 316Ti), l'insert lui-même est en eau de piscine chlorée, eau salée ou alcalis chimiques faibles

🔌 Le câble de connexion est-il remplaçable ? L'appareil est livré en standard avec un câble LiYY/PVC de 2,5 m de long. Il est ignifuge, brièvement imperméable et résistant aux produits chimiques. Des longueurs spéciales sont également possibles sur demande – notre support technique se fera un plaisir de vous conseiller.

⚠️ À quoi dois-je faire attention lors du raccordement électrique ?

NOTE DE SÉCURITÉ IMPORTANTE : Une connexion électrique incorrecte peut détruire les contacts Reed sensibles et provoquer ainsi un dysfonctionnement - dans le pire des cas, entraînant des blessures ou des dommages matériels.

Veuillez donc noter :

  • Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)
  • Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS – siehe unsere „aktiven“ Wassersensoren und Schwimmerschalter) oder lange Leitungen > 50 m
  • Zulässige Schaltleistung darf nicht überschritten werden

👉 Pour les charges inductives, une protection au moyen d'un circuit RC ou d'une diode de roue libre est absolument nécessaire.

Circuits RC recommandés pour les contacts à lames souples (10 – 40 VA) :

TensionRésistanceCapacitéTypeAC 24V100Ω0,33μFA3/24

En cas de doute, veuillez parler à un électricien qualifié ou contacter directement notre support.
