Numéro d'article: 200941
Délai de livraison : 2-3 jours ouvrés
Afficher tous les détails
Lieferumfang

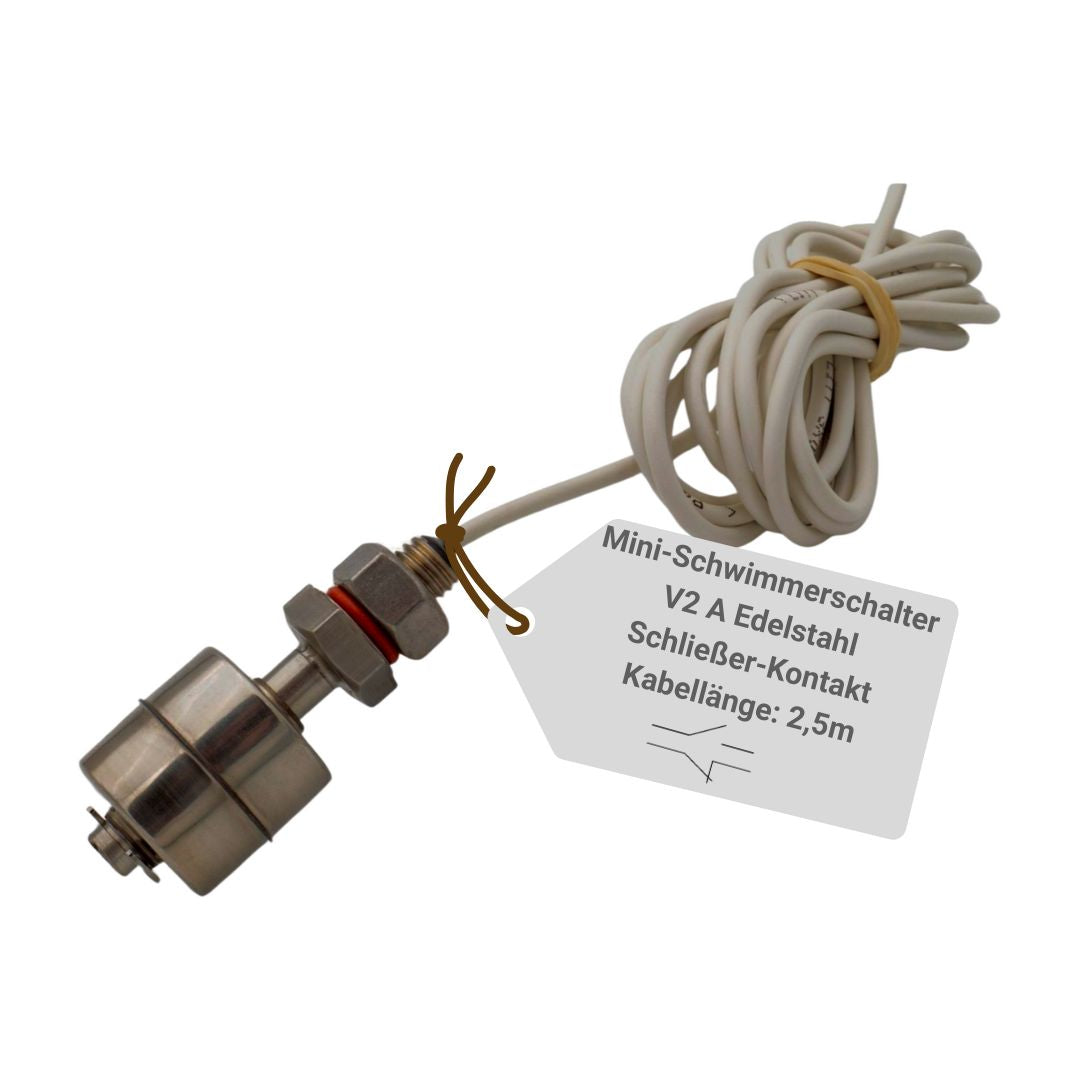

Die kompakten Minischwimmerschalter aus V2A-Edelstahl sind ideal für Anwendungen mit erhöhten Anforderungen – etwa in der Lebensmittelverarbeitung, wo Hygiene und Materialbeständigkeit oberste Priorität haben. Im Vergleich zu Kunststoffvarianten bietet Edelstahl eine besonders glatte, hygienische Oberfläche, auf der sich Bakterien deutlich schwerer festsetzen. Zudem ist V2A widerstandsfähig gegenüber schwachen Säuren und Laugen – ein klarer Vorteil bei der Verwendung mit aggressiven Medien.
Der Schaft des Schwimmerschalters wird aus massivem V2A-Edelstahl gefräst und gedreht, was ihn äußerst stabil macht – auch bei dauerhafter Beanspruchung. Der Schwimmerkörper besteht aus dünnem, ebenfalls rostfreiem Edelstahlblech. Im Inneren sorgt ein hochwertiger Reedkontakt von Meder, der wasserdicht im Schaft eingegossen und fest verlötet ist, für eine dauerhaft zuverlässige Signalübertragung.
In Verbindung mit niedrigen Schaltleistungen – unter 5 Volt und 1 Milliampere – erreicht der Schwimmerschalter eine Lebensdauer von bis zu einer Billion Schaltspiele. Das bedeutet: Kein mechanischer Verschleiß, keine Wartung, keine Ausfälle. Einmal montiert, arbeitet der Schalter dauerhaft präzise und zuverlässig – auch bei beengten Platzverhältnissen.
Standardmäßig ist der Schwimmerschalter mit einem 2,5 Meter langen LiYY/PVC-Kabel ausgestattet. Dieses ist laut Hersteller kurzzeitig wasserfest, flammwidrig, selbstverlöschend und zeigt eine hohe Beständigkeit gegenüber Ölen, Fetten, Kühl- und Schmiermitteln.

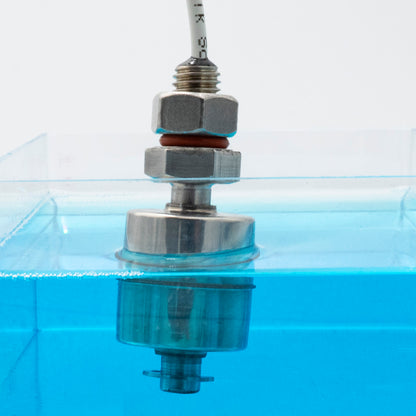

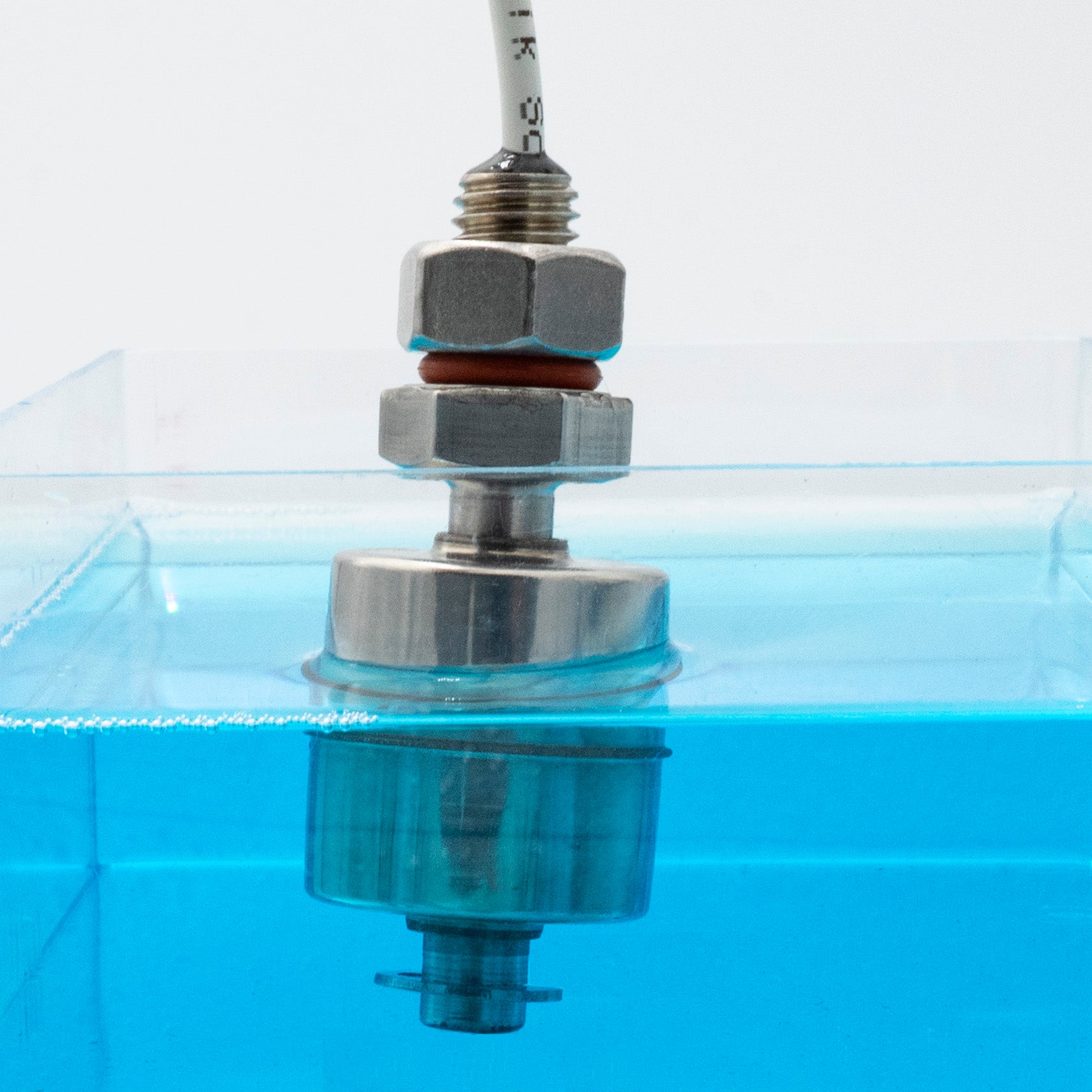

Der Schwimmerschalter funktioniert zuverlässig bei allen Flüssigkeiten mit einer Dichte ab 0,7 g/cm³. Je nach Einbaulage lässt er sich als Schließer (NO) oder Öffner (NC) betreiben – durch einfaches Umdrehen des Schwimmerkörpers. Bei Varianten mit integriertem Wechsler ist dieser Schritt nicht notwendig, da beide Funktionen bereits integriert sind.
Für eine zuverlässige Funktion empfehlen wir den optional erhältlichen Montagewinkel (Art.-Nr. 300787). Der Montagewinkel sorgt für eine möglichst senkrechte Positionierung des Schwimmerschalters mit maximal 30° Abweichung – damit der Schwimmer frei auf dem Schaft gleiten kann, ohne zu blockieren oder zu verkanten.
🔌 Anschluss an folgende Wassermelder erforderlich (bitte gesondert mitbestellen)
SHT 5000 oder SHT 5001 von Elektrotechnik Schabus.
Verkabelung über dünne, ungeschirmte LiYY-Steuerleitung (2 × 0,14 mm²) – max. 50 m Leitungslänge pro Scanner.
📏 Kabelverlängerung bis 50 Meter möglich
Die werkseitige Kabellänge kann bis zu 50 m verlängert werden. Der empfohlene Querschnitt beträgt 2 × 0,14 mm².
⚠️ Sicherheitshinweis: Die LIYY-Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden, um Störungen und Sicherheitsrisiken zu vermeiden.
WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte zerstören und dadurch eine Fehlfunktion verursachen – im schlimmsten Fall mit Personen- oder Sachschäden als Folge.
Bitte beachten Sie deshalb:
Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)
Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS – siehe unsere „aktiven“ Wassersensoren und Schwimmerschalter) oder lange Leitungen > 50 m
Zulässige Schaltleistung darf nicht überschritten werden
👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.
| Spannung | Widerstand | Kapazität | RC-Glied-Typ |
|---|---|---|---|
| AC 24 V | 100 Ω | 0,33 μF | A 3/24 |
WEEE-NR.: DE91394868
| Tension de fonctionnement | maximum. 25 V CA/60 V CC/0,5 A |
|---|---|
| Performances de commutation | maximum. 10 watts |
| Domaine fonctionnel | -20°C/max. +100°C |
| Classe de protection | IP 68, câble étanche uniquement pendant une courte période |
| Dimensions (LxLxP) | |
| Poids | 0,10kg |
| Doubler | 2,5 m | 2 × 0,14 mm2 | blanc |
| Matériel | Filetage de raccordement en acier inoxydable V2A, arbre tourné et fraisé en V2A massif, arbre en acier inoxydable V2A, ⌀ 8,3 mm, longueur 62,8 mm |
| Moyen | min. Densité de 0,7 g/cm³, sans pression |
