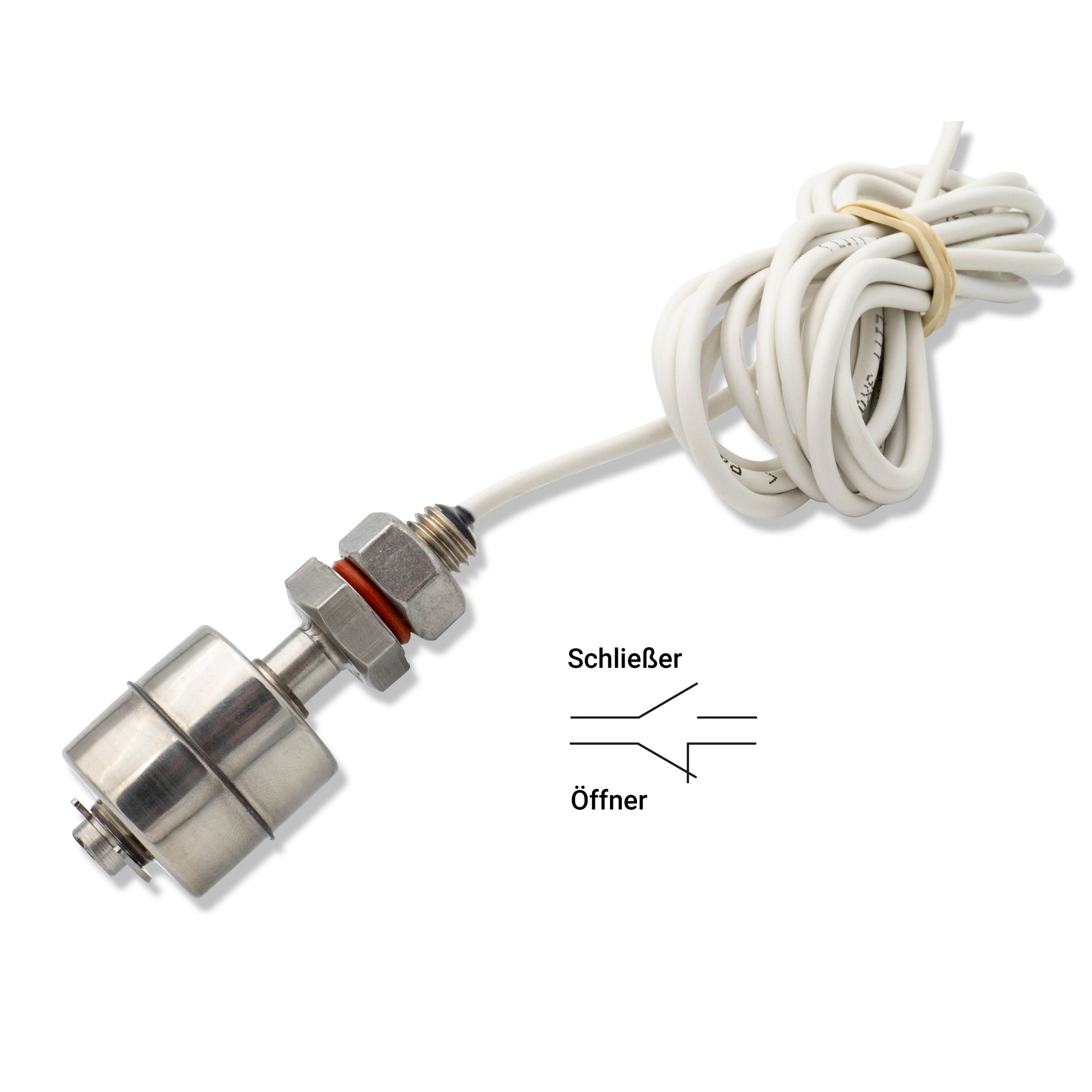

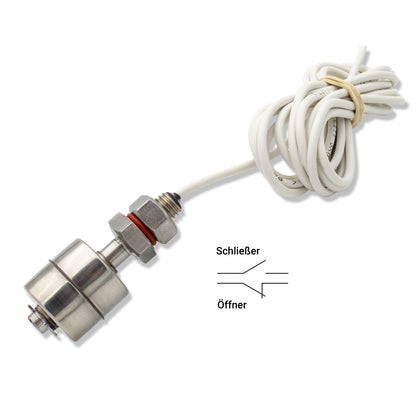

Mini-Schwimmerschalter V2A Wechsler-Kontakt

Mini-Schwimmerschalter V2A Wechsler-Kontakt

72,50 €
72,50 €
Vente Épuisé
y compris TVA plus Versandkosten
  • Mini-Schwimmerschalter = Zubehör für SCHABUS Wassermelder SHT 5000 und 5001, 5002
  • zur Wasserstandsmeldung Pegelhöhe min. 4 cm, z.B. in Tanks, Zisternen, Brunnen, Pumpfensumpf uvm.
  • besonders geeignet für Lebensmittel oder andere Medien, gegen die Edelstahl beständig ist
  • für alle Flüssigkeiten mit einer Dichte von mind. 0,7 g/ cm³ geeignet z.B Wasser, Heizöl, Diesel, Pflanzenöl, Schmieröle, u.a.
  • Material komplett aus V2A Edelstahl, Schaft aus dem vollen gedreht und gefräst
  • Reedkontakt mit Kabel verlötet und mit Wepuran® eingegossen, Kabellänge 2,5 m – Sonderlängen auf Anfrage
  • Öffner (NC) / Schliesser (NO) – Umdrehen des Schwimmerkörpers entspricht umgekehrter Kontaktfunktion, entfällt bei Wechsler
  • Réductions pour les entreprises spécialisées & revendeurs
  • Conseils personnalisés d'experts (pas de centre d'appels !)
  • Service de réparation au-delà de la garantie légale

Numéro d'article: 200939

Délai de livraison : 2-3 jours ouvrés

Afficher tous les détails
Schwimmerschalter_200939_Hauptbild

Mini-Schwimmerschalter V2A Wechsler-Kontakt

72,50 €
  • Description
  • Informations techniques
  • Téléchargements
  • FAQ - Questions fréquemment posées
  • Avis

📦 Lieferumfang

  • Mini-Schwimmerschalter V2A Edelstahl – Wechslerkontakt (NO/NC)
  • vergossen an 2,5 m LIYY-Steuerleitung 3 × 0,14 mm²
  • Betriebsanleitung



🧪 Robuster Edelstahl (V2A / 1.4301) für hygienisch sensible Anwendungen

Der Mini-Schwimmerschalter mit Wechslerfunktion aus V2A-Edelstahl (Werkstoff 1.4301) eignet sich ideal für anspruchsvolle Einsatzbereiche – z. B. in der Lebensmittelverarbeitung oder in Industrieumgebungen, in denen Hygiene, Korrosionsbeständigkeit und Zuverlässigkeit entscheidend sind.

Die glatte Edelstahloberfläche ist besonders reinigungsfreundlich und reduziert die Anhaftung von Rückständen.
V2A ist widerstandsfähig gegenüber schwachen Säuren, Laugen und vielen Reinigungsmitteln.



⚙️ Präzise gefertigt – dauerhaft zuverlässig

  • Schaft aus massiv gefrästem V2A-Edelstahl

  • Schwimmer aus rostfreiem Edelstahlblech

  • Hochwertiger, wasserdicht vergossener Reedkontakt (Meder)

  • Wartungsfrei & verschleißfrei

Bei niedriger Schaltleistung (< 5 V / < 1 mA) sind bis zu einer Billion Schaltspiele möglich.



🔁 NO & NC in einem Gerät – integrierter Wechslerkontakt

Dieser Schwimmerschalter verfügt über einen integrierten Wechslerkontakt.

Das bedeutet:

  • Schließer (NO) und

  • Öffner (NC)

stehen gleichzeitig zur Verfügung.

Ein Umdrehen des Schwimmerkörpers ist nicht erforderlich – die gewünschte Funktion wird elektrisch angeschlossen.



🌊 Funktionsweise

Der Schaltkontakt wechselt bei einer Pegelhöhe von ca. 4 cm.

Geeignet für Flüssigkeiten mit einer Dichte ab 0,7 g/cm³.



🔌 Technischer Hinweis & Anschluss

Kompatibel mit:

  • SHT 5000

  • SHT 5001

  • SHT 5002

Verkabelung ausschließlich mit dünner, ungeschirmter LIYY-Steuerleitung
(3 × 0,14 mm²)

Maximale Leitungslänge: 50 m pro Meldelinie.



📏 Kabelverlängerung

Die werkseitige Kabellänge kann bis zu 50 m verlängert werden.
Empfohlener Querschnitt: 3 × 0,14 mm² (LIYY).

Bei Parallelschaltung mehrerer Sensoren werden die Leitungslängen addiert
(z. B. 20 m + 30 m = 50 m Gesamtleitung).



⚠️ Hinweise zur Kabelführung

Die LIYY-Leitungen sind:

  • kurzzeitig wasserfest

  • flammwidrig

  • selbstverlöschend

  • beständig gegen Öle, Fette, Kühl- und Schmiermittel

Nicht geeignet für dauerhaften Wasserkontakt.

❗ Die Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden.



⚠️ Was muss ich beim elektrischen Anschluss beachten?

WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte beschädigen und zu Fehlfunktionen führen.

Bitte beachten Sie:

  • Kein direkter Anschluss an induktive Lasten (Relais, Magnetventile)

  • Kein direkter Anschluss an kapazitive Lasten (SPS/PLS)

  • Keine Leitungen über 50 m

  • Zulässige Schaltleistung nicht überschreiten

👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.

Empfohlene RC-Glieder für Reedkontakte (10–40 VA):

SpannungWiderstandKapazitätTypAC 24 V100 Ω0,33 μFA 3/24

Bei Fragen zur Beschaltung oder Auswahl des Zubehörs hilft unser Technischer Support gerne weiter.




RC-Glieder für Reedkontakte (10 … 40 VA)
Spannung Widerstand Kapazität RC-Glied-Typ
AC 24 V 100 Ω 0,33 μF A 3/24



🧩 optionales Zubehör

🔌 LIYY-Steuerleitung 2 × 0,14 mm² (Meterware)
Für fachgerechte Verlängerungen bis max. 50 m Gesamtleitungslänge je Meldelinie.
Nur dünne, ungeschirmte LIYY-Leitungen verwenden – größere Querschnitte können Fehlfunktionen verursachen.

🔧 Montagewinkel V2A (Art.-Nr. 300787)
Empfohlen für eine präzise, senkrechte Befestigung des Mini-Schwimmerschalters an Tank- oder Schachtwänden.
Sorgt für zuverlässige Schaltfunktion und verhindert Verkanten.

🛡️ Schmutzfangkorb mit Montagewinkel (Art.-Nr. 300320)
Schützt den Schwimmerschalter vor Blättern, Sedimenten und Kleintieren – ideal für Schächte, Außenbereiche und Regenwasseranlagen.
Nicht geeignet für chlor- oder salzhaltige Medien.



WEEE-NR.: DE91394868



Performances de commutation maximum. 10 watts
Domaine fonctionnel -20°C/max. +100°C
Classe de protection IP 68, câble étanche uniquement pendant une courte période

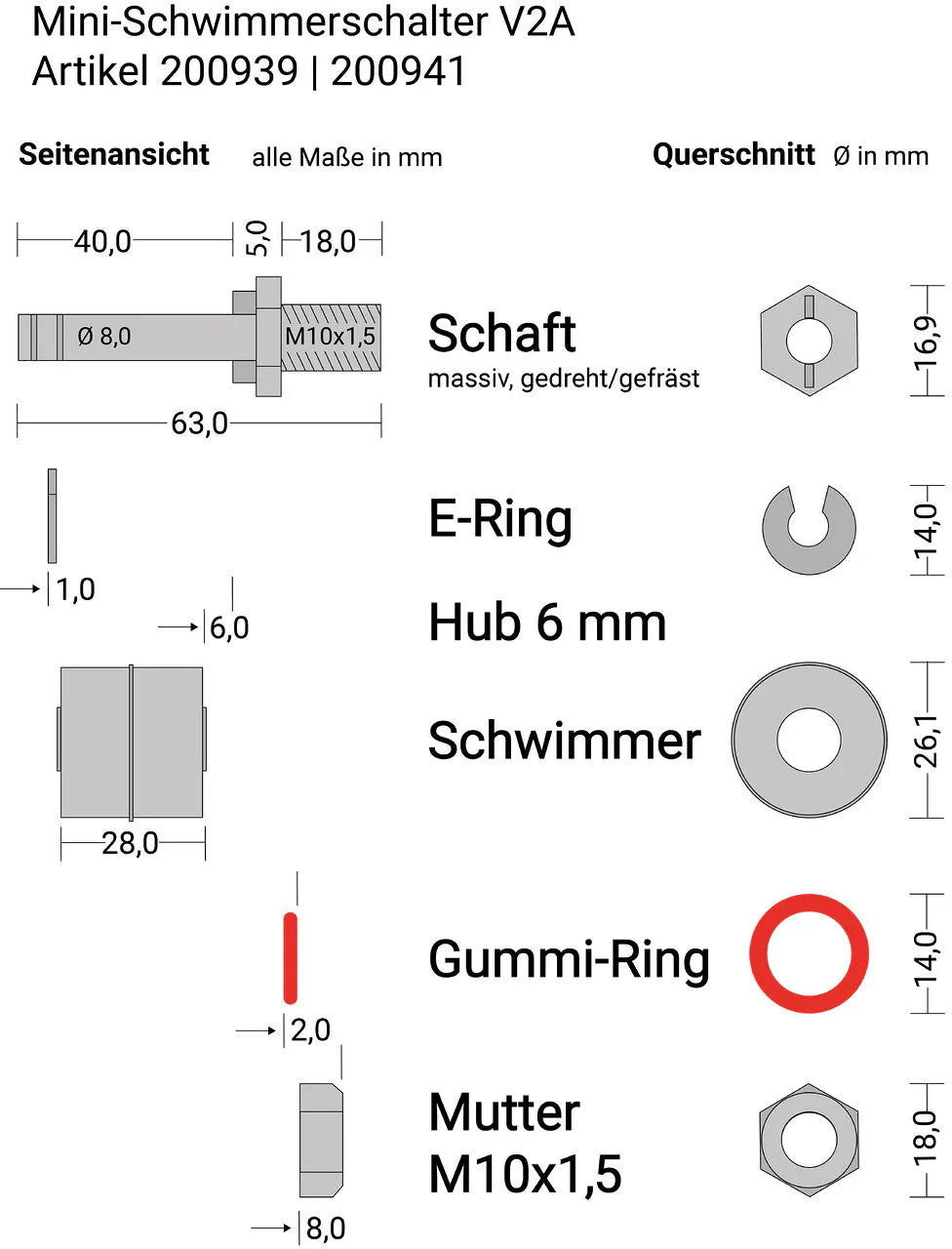

Dimensions (LxLxP)

H = 55 mm x Ø 27,5 mm
Poids 0,10kg
Doubler Câble LIYY 3 x 0,14 mm², 2,5 mètres
Matériel Filetage de raccordement en acier inoxydable V2A, arbre tourné et fraisé en V2A massif, arbre en acier inoxydable V2A, ⌀ 8,3 mm, longueur 62,8 mm
Moyen min. Densité de 0,7 g/cm³, sans pression

🔧 Comment l'interrupteur à flotteur est-il installé ? L'interrupteur à flotteur est idéalement fixé avec un support de montage approprié (article n° 300787) pour garantir l'alignement le plus vertical possible avec une déviation maximale de 30°. C'est la seule façon pour le corps du flotteur de glisser librement et de manière fiable sur l'arbre.

↕️ Puis-je inverser la fonction de commutation ? Non, ce n'est pas nécessaire avec le changeur.
Les alimentations de contact inverseur intégrées toujours les deux fonctions de commutation en même temps – Normalement fermé (NC) et Normalement ouvert (NON).
Cela élimine le besoin de retourner le flotteur. Le signal est facilement capté via le fil correspondant dans le câble de connexion.

💧 Pour quels fluides l'interrupteur à flotteur est-il adapté ? Il convient à tous les liquides d'une densité d'au moins 0,7g/cm³. Grâce à la conception robuste en acier inoxydable, une utilisation est également possible dans des environnements agressifs ou hygiéniquement sensibles tels que l'industrie alimentaire.

🔌 Le câble de connexion est-il remplaçable ? L'appareil est livré en standard avec un câble LiYY/PVC de 2,5 m de long. Il est ignifuge, brièvement imperméable et résistant aux produits chimiques. Des longueurs spéciales sont également possibles sur demande – notre support technique se fera un plaisir de vous conseiller.

⚠️ À quoi dois-je faire attention lors du raccordement électrique ? NOTE DE SÉCURITÉ IMPORTANTE : Une connexion électrique incorrecte peut détruire les contacts Reed sensibles et provoquer ainsi un dysfonctionnement - dans le pire des cas, entraînant des blessures ou des dommages matériels.

Veuillez donc noter :

  • Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)
  • Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS – siehe unsere „aktiven“ Wassersensoren und Schwimmerschalter) oder lange Leitungen > 50 m
  • Zulässige Schaltleistung darf nicht überschritten werden
  • 👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.

Circuits RC recommandés pour les contacts à lames souples (10 – 40 VA) :

TensionRésistanceCapacitéTypeAC 24V100Ω0,33μFA3/24

En cas de doute, veuillez parler à un électricien qualifié ou contacter directement notre support.

Avis clients

Soyez le premier à laisser un avis
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
Description

📦 Lieferumfang

  • Mini-Schwimmerschalter V2A Edelstahl – Wechslerkontakt (NO/NC)
  • vergossen an 2,5 m LIYY-Steuerleitung 3 × 0,14 mm²
  • Betriebsanleitung



🧪 Robuster Edelstahl (V2A / 1.4301) für hygienisch sensible Anwendungen

Der Mini-Schwimmerschalter mit Wechslerfunktion aus V2A-Edelstahl (Werkstoff 1.4301) eignet sich ideal für anspruchsvolle Einsatzbereiche – z. B. in der Lebensmittelverarbeitung oder in Industrieumgebungen, in denen Hygiene, Korrosionsbeständigkeit und Zuverlässigkeit entscheidend sind.

Die glatte Edelstahloberfläche ist besonders reinigungsfreundlich und reduziert die Anhaftung von Rückständen.
V2A ist widerstandsfähig gegenüber schwachen Säuren, Laugen und vielen Reinigungsmitteln.



⚙️ Präzise gefertigt – dauerhaft zuverlässig

  • Schaft aus massiv gefrästem V2A-Edelstahl

  • Schwimmer aus rostfreiem Edelstahlblech

  • Hochwertiger, wasserdicht vergossener Reedkontakt (Meder)

  • Wartungsfrei & verschleißfrei

Bei niedriger Schaltleistung (< 5 V / < 1 mA) sind bis zu einer Billion Schaltspiele möglich.



🔁 NO & NC in einem Gerät – integrierter Wechslerkontakt

Dieser Schwimmerschalter verfügt über einen integrierten Wechslerkontakt.

Das bedeutet:

  • Schließer (NO) und

  • Öffner (NC)

stehen gleichzeitig zur Verfügung.

Ein Umdrehen des Schwimmerkörpers ist nicht erforderlich – die gewünschte Funktion wird elektrisch angeschlossen.



🌊 Funktionsweise

Der Schaltkontakt wechselt bei einer Pegelhöhe von ca. 4 cm.

Geeignet für Flüssigkeiten mit einer Dichte ab 0,7 g/cm³.



🔌 Technischer Hinweis & Anschluss

Kompatibel mit:

  • SHT 5000

  • SHT 5001

  • SHT 5002

Verkabelung ausschließlich mit dünner, ungeschirmter LIYY-Steuerleitung
(3 × 0,14 mm²)

Maximale Leitungslänge: 50 m pro Meldelinie.



📏 Kabelverlängerung

Die werkseitige Kabellänge kann bis zu 50 m verlängert werden.
Empfohlener Querschnitt: 3 × 0,14 mm² (LIYY).

Bei Parallelschaltung mehrerer Sensoren werden die Leitungslängen addiert
(z. B. 20 m + 30 m = 50 m Gesamtleitung).



⚠️ Hinweise zur Kabelführung

Die LIYY-Leitungen sind:

  • kurzzeitig wasserfest

  • flammwidrig

  • selbstverlöschend

  • beständig gegen Öle, Fette, Kühl- und Schmiermittel

Nicht geeignet für dauerhaften Wasserkontakt.

❗ Die Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden.



⚠️ Was muss ich beim elektrischen Anschluss beachten?

WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte beschädigen und zu Fehlfunktionen führen.

Bitte beachten Sie:

  • Kein direkter Anschluss an induktive Lasten (Relais, Magnetventile)

  • Kein direkter Anschluss an kapazitive Lasten (SPS/PLS)

  • Keine Leitungen über 50 m

  • Zulässige Schaltleistung nicht überschreiten

👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.

Empfohlene RC-Glieder für Reedkontakte (10–40 VA):

SpannungWiderstandKapazitätTypAC 24 V100 Ω0,33 μFA 3/24

Bei Fragen zur Beschaltung oder Auswahl des Zubehörs hilft unser Technischer Support gerne weiter.




RC-Glieder für Reedkontakte (10 … 40 VA)
Spannung Widerstand Kapazität RC-Glied-Typ
AC 24 V 100 Ω 0,33 μF A 3/24



🧩 optionales Zubehör

🔌 LIYY-Steuerleitung 2 × 0,14 mm² (Meterware)
Für fachgerechte Verlängerungen bis max. 50 m Gesamtleitungslänge je Meldelinie.
Nur dünne, ungeschirmte LIYY-Leitungen verwenden – größere Querschnitte können Fehlfunktionen verursachen.

🔧 Montagewinkel V2A (Art.-Nr. 300787)
Empfohlen für eine präzise, senkrechte Befestigung des Mini-Schwimmerschalters an Tank- oder Schachtwänden.
Sorgt für zuverlässige Schaltfunktion und verhindert Verkanten.

🛡️ Schmutzfangkorb mit Montagewinkel (Art.-Nr. 300320)
Schützt den Schwimmerschalter vor Blättern, Sedimenten und Kleintieren – ideal für Schächte, Außenbereiche und Regenwasseranlagen.
Nicht geeignet für chlor- oder salzhaltige Medien.



WEEE-NR.: DE91394868



Informations techniques
Performances de commutation maximum. 10 watts
Domaine fonctionnel -20°C/max. +100°C
Classe de protection IP 68, câble étanche uniquement pendant une courte période
Dimensions (LxLxP)

H = 55 mm x Ø 27,5 mm
Poids 0,10kg
Doubler Câble LIYY 3 x 0,14 mm², 2,5 mètres
Matériel Filetage de raccordement en acier inoxydable V2A, arbre tourné et fraisé en V2A massif, arbre en acier inoxydable V2A, ⌀ 8,3 mm, longueur 62,8 mm
Moyen min. Densité de 0,7 g/cm³, sans pression
Téléchargements
Exemples de connexion
FAQ - Questions fréquemment posées

🔧 Comment l'interrupteur à flotteur est-il installé ? L'interrupteur à flotteur est idéalement fixé avec un support de montage approprié (article n° 300787) pour garantir l'alignement le plus vertical possible avec une déviation maximale de 30°. C'est la seule façon pour le corps du flotteur de glisser librement et de manière fiable sur l'arbre.

↕️ Puis-je inverser la fonction de commutation ? Non, ce n'est pas nécessaire avec le changeur.
Les alimentations de contact inverseur intégrées toujours les deux fonctions de commutation en même temps – Normalement fermé (NC) et Normalement ouvert (NON).
Cela élimine le besoin de retourner le flotteur. Le signal est facilement capté via le fil correspondant dans le câble de connexion.

💧 Pour quels fluides l'interrupteur à flotteur est-il adapté ? Il convient à tous les liquides d'une densité d'au moins 0,7g/cm³. Grâce à la conception robuste en acier inoxydable, une utilisation est également possible dans des environnements agressifs ou hygiéniquement sensibles tels que l'industrie alimentaire.

🔌 Le câble de connexion est-il remplaçable ? L'appareil est livré en standard avec un câble LiYY/PVC de 2,5 m de long. Il est ignifuge, brièvement imperméable et résistant aux produits chimiques. Des longueurs spéciales sont également possibles sur demande – notre support technique se fera un plaisir de vous conseiller.

⚠️ À quoi dois-je faire attention lors du raccordement électrique ? NOTE DE SÉCURITÉ IMPORTANTE : Une connexion électrique incorrecte peut détruire les contacts Reed sensibles et provoquer ainsi un dysfonctionnement - dans le pire des cas, entraînant des blessures ou des dommages matériels.

Veuillez donc noter :

  • Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)
  • Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS – siehe unsere „aktiven“ Wassersensoren und Schwimmerschalter) oder lange Leitungen > 50 m
  • Zulässige Schaltleistung darf nicht überschritten werden
  • 👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.

Circuits RC recommandés pour les contacts à lames souples (10 – 40 VA) :

TensionRésistanceCapacitéTypeAC 24V100Ω0,33μFA3/24

En cas de doute, veuillez parler à un électricien qualifié ou contacter directement notre support.
