Kabel-Abluftsteuerung KDS 210 DIBt Ü-Zeichen und TÜV

• Betriebsanleitung
• CE-Erklärung
• DIBt-Zulassung

🔧 Technologie & fonction

Comment fonctionne exactement la régulation de l'air extrait KDS 210 ? La commande d'air d'évacuation par câble KDS 210 garantit que votre système d'évacuation (par exemple hotte aspirante) ne peut être activé que lorsqu'une fenêtre est ouverte. Un interrupteur de fenêtre magnétique filaire détecte la position de la fenêtre et transmet le signal au récepteur, ce qui active le système d'échappement.

Que se passe-t-il si la fenêtre est fermée pendant que la hotte fonctionne ? Dans ce cas, le récepteur interrompt l'alimentation électrique du système d'échappement. La hotte s'éteint ou ne peut plus être utilisée - cela sert à protéger contre la pression négative et les accumulations dangereuses de gaz d'échappement.

Le système peut-il également être utilisé avec plusieurs fenêtres ? Oui. Pour une opération en salle d'opération (au moins une des deux fenêtres ouvertes), un interrupteur de fenêtre magnétique supplémentaire peut être utilisé Kabel-Magnetschalter KMS 098K22 (Article 300743) peut être installé.

🛠️ installation & compatibilité

La commande d'air extrait KDS 210 s'adapte-t-elle à toutes les hottes aspirantes ? Oui, il convient à tous les appareils alimentés par une prise secteur. La hotte aspirante se branche simplement à la prise à l'aide de la fiche adaptateur (récepteur). Le câble est connecté à l'interrupteur de fenêtre magnétique.

Comment l'émetteur est-il fixé à la fenêtre ? L'émetteur et l'aimant sont montés directement sur le cadre de la fenêtre et le châssis de la fenêtre à l'aide des vis fournies ; vous pouvez utiliser les plaques d'espacement fournies pour créer une compensation de hauteur entre le cadre de la fenêtre et le châssis de la fenêtre. Veuillez vous assurer que la distance entre l'émetteur et l'aimant est au maximum de 5 mm, idéalement de 1 à 2 mm.

Puis-je installer le système moi-même ou ai-je besoin d’un électricien ? L'émetteur est facile à assembler soi-même. Le récepteur se branche sur la prise sans aucune installation électrique – aucun électricien n’est nécessaire.

Quelle est la différence entre les récepteurs intégrés et les récepteurs enfichables ? Le Récepteur intégré (KDS 110 | KDS 116) est solidement intégré au câble d'alimentation de la hotte aspirante.
Le Récepteur intermédiaire enfichable (KDS 210) devient simplement branché entre la prise et la hotte – sans aucun câblage.

➕ Extensions & Variantes

Puis-je contrôler un deuxième récepteur ?

non

Comment puis-je surveiller deux fenêtres ? (OU lien)

Vous avez la possibilité d'ajouter un Kabel-Magnetschalter KMS 098K22 (Article 300743) pour utiliser une deuxième fenêtre. Au moins une fenêtre doit alors être ouverte pour que le système d'échappement puisse commencer à fonctionner.

Comment fonctionne l'extension avec Kabel-Magnetschalter KMS 098K22 (Article 300743) ? L'interrupteur de fenêtre magnétique supplémentaire est monté sur la fenêtre comme le premier. Les deux commutateurs fonctionnent en parallèle.

La ligne de contrôle peut-elle | le câble doit être rallongé ?

Vous pouvez prolonger le câble déjà pré-assemblé sur le KDS 210 avec n'importe quel câble à 2 fils, jusqu'à environ 25 mètres ( LIYY Steuerleitung, Meterware, Artikel 300780). Lors de votre commande dans notre boutique, vous pouvez également indiquer directement la longueur de câble souhaitée et nous réaliserons ensuite cette construction spéciale spécialement pour vous. Veuillez ajouter le câble LIYY de la longueur souhaitée à votre panier. Veuillez prévoir un délai de livraison jusqu'à 3 jours plus long ; des longueurs spéciales ne peuvent pas être commandées auprès de grossistes pour des raisons logistiques.

Puis-je utiliser le contact fixe du fabricant de fenêtre dans mon cadre pour le KDS ? Vous pouvez le faire s'il s'agit d'un contact normalement ouvert. Un ferme-porte est fermé lorsque la fenêtre est fermée. Connectez la résistance de protection contre la rupture de câble 10k incluse en parallèle au point de connexion entre la ligne KDS et la ligne de contact.

🧾 Légal & Sécurité

Pourquoi le contrôle de l'air évacué pour les hottes aspirantes est-il requis par la loi ? Si des systèmes d'évacuation d'air sont utilisés dans des pièces équipées de cheminées, une pression négative peut apparaître, ce qui pourrait provoquer le reflux de gaz d'échappement toxiques (par exemple monoxyde de carbone). Le contrôle de l'air évacué évite cela et est obligatoire dans ces cas-là. voir l'ordonnance sur les foyers (§4 Abs. 2 FeuVo)

La commande d'air d'évacuation par câble KDS 210 répond-elle aux prescriptions relatives aux systèmes d'évacuation d'air en relation avec les cheminées ?

Oui, la commande d'air extrait par câble KDS 210 est donc également testée par le TÜV et certifiée DIBt (Institut allemand de technologie du bâtiment). Vous trouverez le certificat d'homologation sur ce site Internet dans la zone de téléchargement.

🛒 achat & service

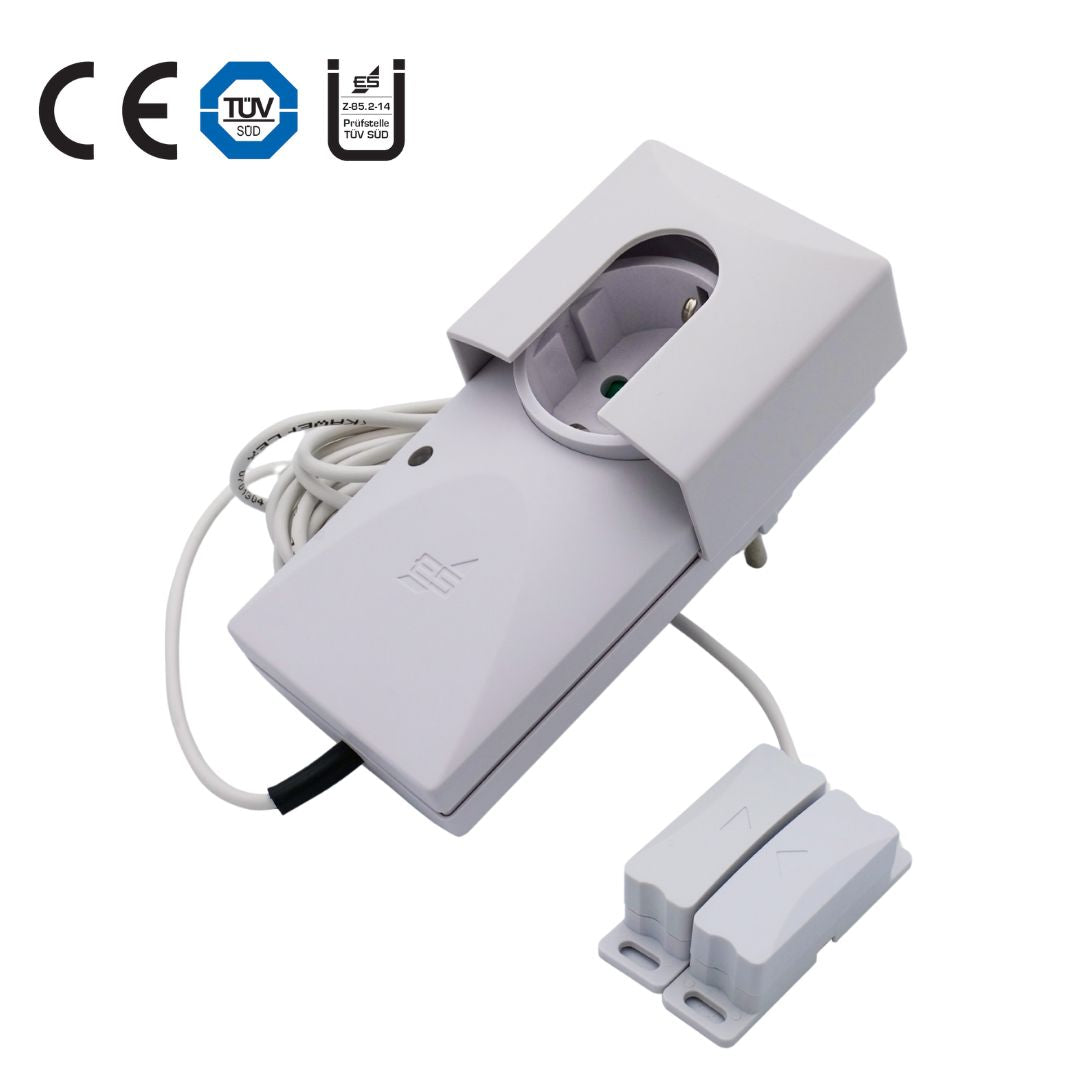

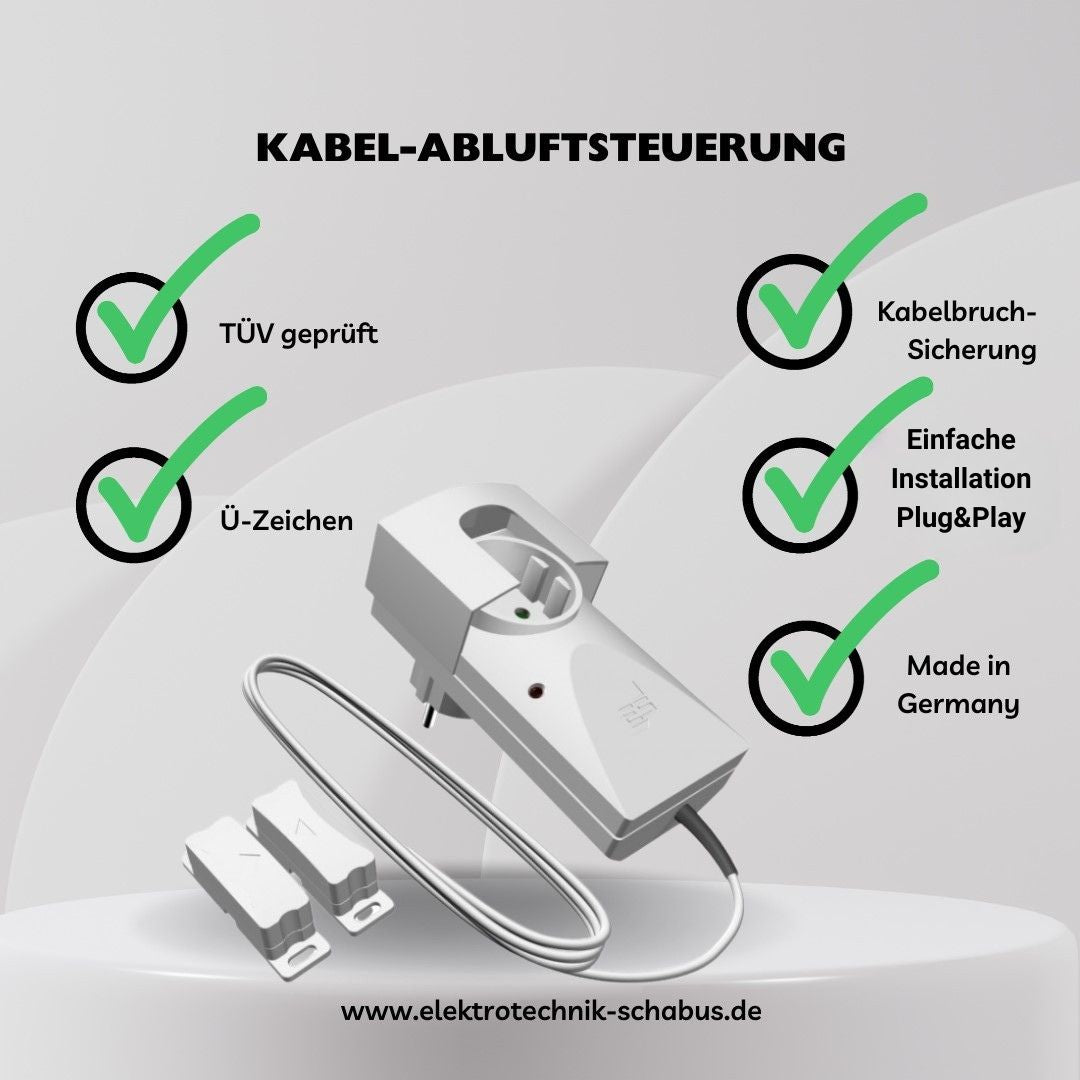

Quels composants sont inclus dans la commande d'air extrait par câble KDS 210 ? Un interrupteur magnétique à câble/contact de fenêtre (émetteur), une unité de commande (récepteur), 4 mètres de câble de commande, ainsi que du matériel de montage et un mode d'emploi détaillé.

Existe-t-il des pièces de rechange (par exemple des émetteurs de remplacement, des piles, des relais) ? Oui, le Kabel-Magnetschalter KMS 098K22 (Article 300743)

Quelle est la durée de la garantie ? Vous bénéficiez d'une garantie de 2 ans sur le produit conformément aux dispositions légales.

Qui peut m'aider pour des questions techniques ou dans un cas de garantie ? Notre support technique est disponible par téléphone ou par email. Vous trouverez les coordonnées sur notre site Internet.
