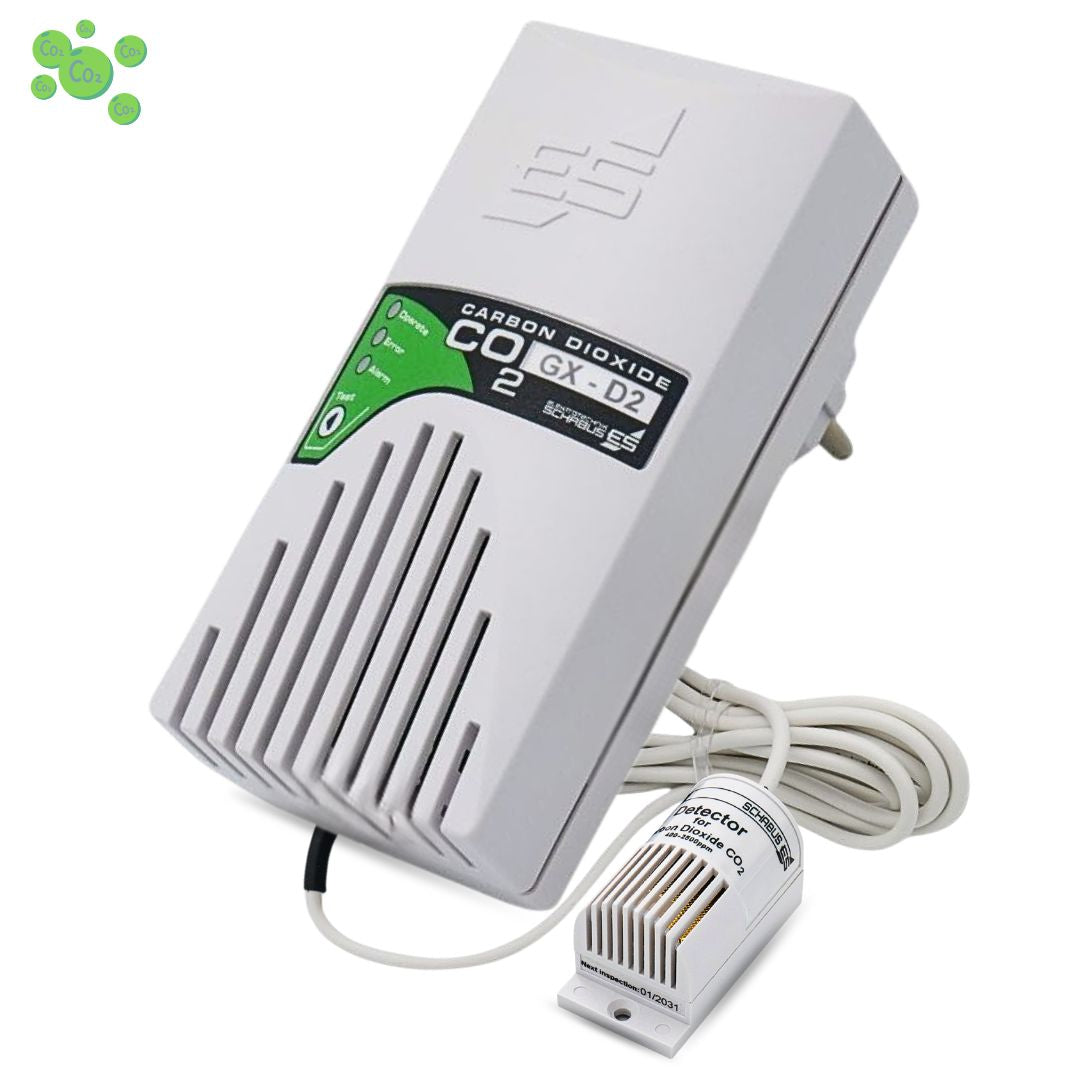

CO₂ Melder GX-D2 für ein gesundes Raumklima mit externem Sensor

Was misst der GX-D2?

Der GX-D2 misst die Kohlendioxidkonzentration in der Raumluft. Sein externer NDIR-Infrarotsensor erfasst den CO₂-Gehalt kontinuierlich. Das Display zeigt den aktuellen Wert in ppm an. Der Messbereich beträgt 400 bis 5.000 ppm.

Was bedeutet ppm?

ppm steht für „parts per million“, also Teile pro Million. Je höher der angezeigte CO₂-Wert, desto höher ist die Kohlendioxidkonzentration an der Messstelle.

Wo sollte der externe Sensor angebracht werden?

Platzieren Sie den Sensor möglichst auf durchschnittlicher Nasenhöhe der Personen im Raum. Halten Sie mindestens etwa 30 cm Abstand zu Kanten und Raumecken. Die Raumluft muss den Sensor ungehindert erreichen können.

Vermeiden Sie verdeckte Stellen, beispielsweise hinter Vorhängen oder in Schränken, sowie die unmittelbare Nähe zu Fenstern, Türen und Lüftungsöffnungen. Gerät und Sensor dürfen nur in trockenen Innenräumen betrieben werden.

Wann löst der GX-D2 Alarm aus?

Der GX-D2 warnt in zwei Stufen:

• Voralarm ab 2.001 ppm CO₂: Die rote Alarm-LED leuchtet. Alle zehn Sekunden ertönt ein kurzer Doppelton.
• Hauptalarm bei mehr als 2.500 ppm CO₂ für länger als 30 Sekunden: Die rote Alarm-LED blinkt und ein deutlicher akustischer Alarm ertönt.

Lüften Sie rechtzeitig und warten Sie nicht erst auf den Hauptalarm.

Was soll ich bei einem Alarm tun?

Informieren Sie die Personen im Raum und lüften Sie gründlich, möglichst durch das Öffnen gegenüberliegender Fenster oder Türen. Beobachten Sie den Messwert. Sinkt er trotz Lüftung nicht oder tritt der Alarm wiederholt auf, verlassen Sie den betroffenen Raum und lassen Sie die Ursache klären.

Kann ich den Alarmton stummschalten?

Ja. Mit der Testtaste können Sie den Alarmton stummschalten. Die erhöhte CO₂-Konzentration bleibt dadurch bestehen. Lüften Sie weiter und beachten Sie die optische Anzeige sowie den Messwert.

Ist das Gerät sofort nach dem Einstecken messbereit?

Der Sensor benötigt nach dem Einstecken rund drei Minuten Aufheizzeit. Währenddessen blinkt die grüne Betriebsanzeige. Sobald sie dauerhaft leuchtet, ist das Gerät messbereit. Atmen Sie den Sensor während der Aufheizzeit nicht direkt an.

Darf das Sensorkabel verlängert werden?

Nein. Das mitgelieferte Sensorkabel ist 2,5 m lang und darf nicht verlängert werden. Verlegen Sie es ohne Zugbelastung und vermeiden Sie Quetschungen.

Wie prüfe ich die Funktion?

Mit der Testtaste prüfen Sie die LEDs und den akustischen Signalgeber. Dieser Test prüft den Sensor nicht.

Für eine einfache Sensorfunktionsprüfung können Sie nach der Aufheizzeit langsam in Richtung der Sensoröffnungen ausatmen und den Anstieg des Messwerts beobachten. Die Reaktion kann bis zu einer Minute dauern. Halten Sie Feuchtigkeit und Speichel vom Sensor fern. Führen Sie die Funktionsprüfung mindestens einmal monatlich durch.

Wie oft kalibriert sich der Sensor?

Der Sensor kalibriert sich alle 24 Stunden automatisch. Betreiben Sie das Gerät in einem regelmäßig gut durchlüfteten Raum.

Was bedeutet eine blinkende gelbe Error-LED?

Die gelbe Fehleranzeige weist auf eine erkannte Fehlfunktion hin. Eine zuverlässige Überwachung ist dann nicht gewährleistet. Prüfen Sie beim GX-D2 die Steckverbindung und das Sensorkabel. Stecken Sie das Gerät aus und kontaktieren Sie den SCHABUS Support. Öffnen oder reparieren Sie Gerät und Sensor nicht selbst.

Kann der GX-D2 auch CO₂-Leckagen erkennen?

Der GX-D2 ist zur Überwachung von CO₂ aus Atemluft in Innenräumen bestimmt. Er darf nicht zur Leckageüberwachung technischer CO₂-Anlagen, Schankanlagen, CO₂-Flaschen oder Trockeneisanwendungen verwendet werden. Ebenso ist er nicht für explosionsgefährdete Bereiche oder die Überwachung industrieller Prozesse vorgesehen.
