  • Zubehör für SCHABUS Wassermelder SHT 5000, 5001
  • zur Verlegung unter Küchen- und Badmöbeln, unter Aquarien, unter Rohren, Wannen, Tanks ... , unter anderen Einrichtungen, bei denen flächig Wasser austreten kann, bei Innenprojekten wie Rechenzentren / Kontrollräume / HVAC / IOT
  • Zubehör für SCHABUS Wassermelder SHT 5000, 5001
  • zur Verlegung unter Küchen- und Badmöbeln, unter Aquarien, unter
    Rohren, Wannen, Tanks … , unter anderen Einrichtungen, bei denen flächig
    Wasser austreten kann, bei Innenprojekten wie Rechenzentren /
    Kontrollräume / HVAC / IOT
  • 1 m Kabel (verlängerbar auf Anfrage), im Anschluß Sensorleitung
  • Sensorkabel 2 m (verlängerbar auf Anfrage) bis max. 1500 Meter, zwei
    Sensordrähte, in Fluorpolymer-Trägerstab, Sensorkabel trocknet
    innerhalb von 15 Sekunden und reset automatisch
  • mechanisch stark, beständig gegen Korrosion, Abriebfestigkeit > 65 Zyklen gemäß UL 719
  • Réductions pour les entreprises spécialisées & revendeurs
  • Conseils personnalisés d'experts (pas de centre d'appels !)
  • Service de réparation au-delà de la garantie légale

Numéro d'article: 300746

Délai de livraison : 2-3 jours ouvrés

Afficher tous les détails
Aqua-Scanner SHT 5020

Aqua-Scanner SHT 5020

109,00 €
  • Description
  • Informations techniques
  • Téléchargements
  • FAQ - Questions fréquemment posées
  • Avis

Lieferumfang

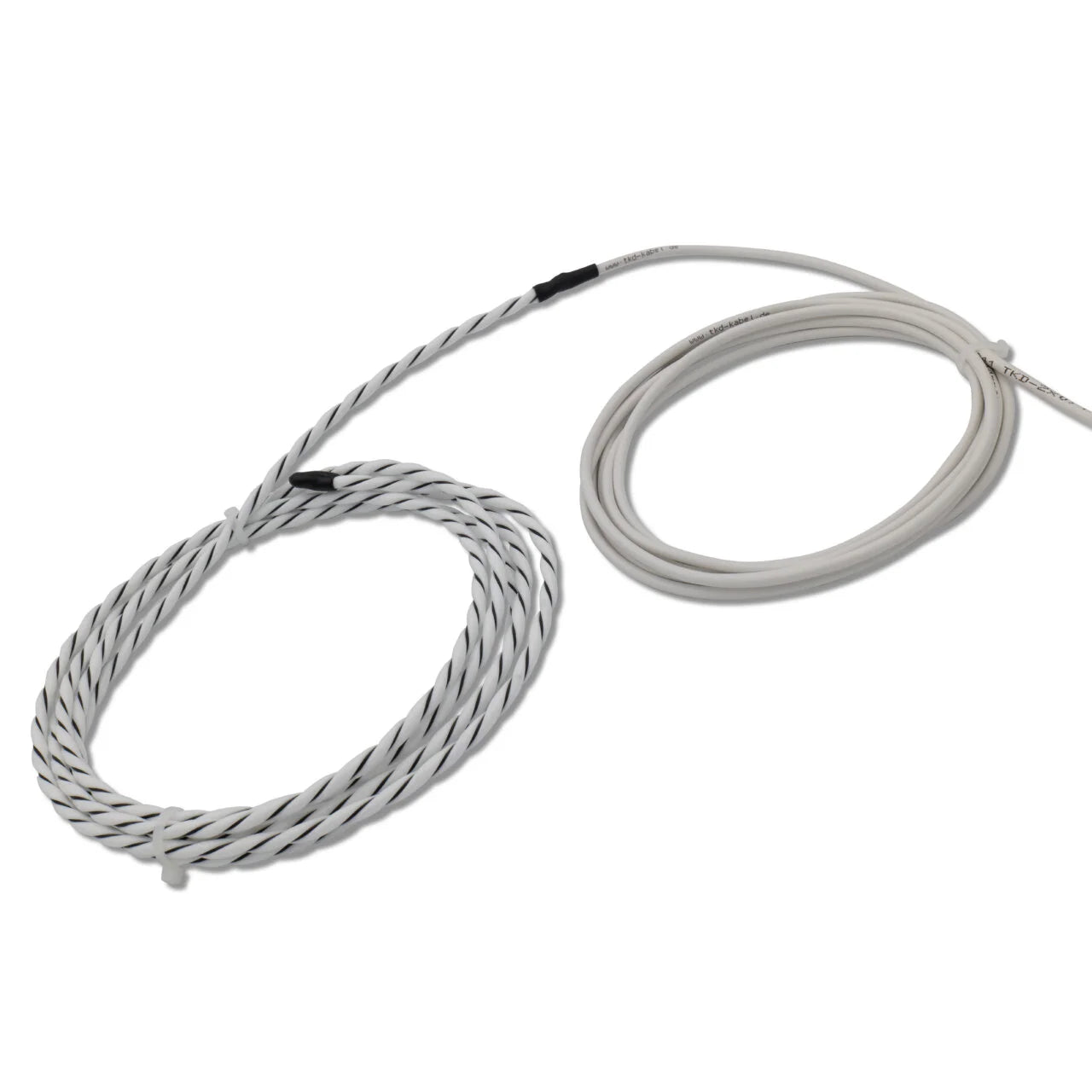

  • SHT 5020 Aqua-Scanner – Wassersensor mit langem Sensorkabel
  • vergossen an 2 Meter LIYY Steuerleitung 2 x 0,14 mm²
  • Betriebsanleitung Wassersensoren | Schwimmerschalter | Zubehör

💧 Wasserlecks früh erkennen – mit dem Aqua Scanner SHT 5020

Der Aqua Scanner SHT 5020 ist ein hochempfindlicher, 2 m langer Leckage-Sensor, der auf Wunsch verlängerbar ist. Dank seiner Leitfähigkeits-Polymer-Technologie reagiert er auf der gesamten Länge auf selbst kleinste Mengen Wasser – Tropfen reichen aus, um Alarm auszulösen.

Das robuste Sensorkabel besteht aus zwei Sensordrähten, sicher eingebettet in einen Fluorpolymer-Trägerstab. Es ist korrosions- und abriebfest, völlig metallfrei und kann zur Reinigung einfach mit einem feuchten Tuch abgewischt werden

🛡️ Zuverlässiger Schutz – genau dort, wo Wasser austreten kann

Ob unter Küchenzeilen, hinter Badmöbeln, neben Aquarien oder in Waschküchen – der Aqua Scanner lässt sich großflächig und dezent verlegen und überwacht ganze Flächen statt nur einzelner Punkte.
So sparen Sie sich die Suche nach der tiefsten Stelle, an der sich Wasser sammelt – und gewinnen wertvolle Zeit, um teure Wasserschäden zu vermeiden


🔧 Vielseitige Einsatzmöglichkeiten

Ideal zur Verlegung:

  • unter oder hinter Küchen- und Badmöbeln

  • rund um Aquarien, Tanks und Wasserleitungen

  • an der Unterseite von Rohren

  • in Dachdämmungen, in Revisionsschächten (zugänglich)  oder in
    brandschutzgeführten Kabelschächten (z. B. mit Steinwolle)

  • in Rechenzentren, Technikräumen und bei
    Heizungs-, Lüftungs- und Klimaanlagen

  • für IoT-Projekte (Internet of Things) und smarte Gebäudetechnik

⚙️ Technischer Hinweis & Anschluss

🔌 Anschluss an folgende Wassermelder erforderlich (bitte gesondert mitbestellen)
SHT 5000 oder SHT 5001 von Elektrotechnik Schabus.
Verkabelung über dünne, ungeschirmte LiYY-Steuerleitung (2 × 0,14 mm²) – max. 50 m Leitungslänge pro Scanner.

📏 Kabelverlängerung bis 50 Meter möglich
Die werkseitige Kabellänge kann bis zu 50 m verlängert werden. Der empfohlene Querschnitt beträgt 2 × 0,14 mm²

⚠️ Hinweise zur Kabelführung und Einsatzbereich
Die verwendeten LIYY-Kabel sind nur kurzzeitig wasserfest und laut Hersteller flammwidrig, adhäsionsarm und selbstverlöschend. Sie sind widerstandsfähig gegenüber Ölen, Fetten, Kühl- und Schmiermitteln, jedoch nicht für den dauerhaften Wasserkontakt geeignet.

⚠️ Sicherheitshinweis: Die LIYY-Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden, um Störungen und Sicherheitsrisiken zu vermeiden.



Schaltplan mit Freilaufdiode



Bei der Verwendung von Fremdnetzgeräten ist es notwendig, eine Freilaufdiode (z.B. 1N4148) parallel zum Relais oder Schütz zu schalten.

Die Funktion der Freilaufdiode besteht darin, Spannungsspitzen, die beim Abschalten des Relais entstehen, zu unterdrücken. Dadurch werden der Stromfluss und die Spannung minimiert, wodurch die empfindlichen Reed-Kontakte geschützt werden.



WEEE-NR.: DE91394868

Couleur blanc/noir
Poids 500g/15m
Doubler 1 mètre, 2 x 0,14 mm², câble LIYY, extensible
Matériel 2*30 AWG, fluoropolymère conducteur
Capteur 2 mètres, extensible sur demande, max. 1500 m, Ø nominal 4,5 mm, câble de capteur 2 pôles, non localisé, temps de séchage env. 15 secondes
Température maximum. Température de fonctionnement continue de +70°C

❓ Comment fonctionne l'Aqua Scanner SHT 5020 ?

L'Aqua Scanner détecte de minuscules quantités d'eau sur toute la longueur du câble. Le câble du capteur est constitué de deux conducteurs intégrés : si de l'eau s'interpose entre eux, le détecteur d'eau connecté l'enregistre et déclenche une alarme.

❓ Où puis-je déplacer le capteur ?

Le câble peut être posé à plat sous les éléments de cuisine, derrière les meubles de salle de bain, autour des réservoirs, des canalisations ou des aquariums. Les domaines techniques tels que les centres de données ou les goulottes de câbles sont également idéaux. Important : uniquement dans zones normales sèches utilisation – pas en permanence sous l’eau.

❓ Le câble est-il étanche ou même submersible ?

Le câble du capteur est résistant à l'humidité, mais ne convient pas aux applications sous-marines permanentes. Un trempage prolongé peut conduire à de fausses alarmes.

❓ Quelle est la longueur du câble et puis-je le rallonger ?

Longueur standard du câble capteur spiralé noir et blanc : 2 mètres. Le câble du capteur peut être rallongé jusqu'à 1 500 m sur demande.
A est utilisé pour la connexion Câble de commande LiYY (2 × 0,14 mm², max. 20 m) utilisé.

❓ Quel détecteur d'eau est compatible avec le capteur ?

L'Aqua Scanner SHT 5020 peut être utilisé avec les détecteurs d'eau Schabus suivants : SHT 5000 et SHT 5001

❓ Comment nettoyer le câble du capteur ?

Tout simplement avec un chiffon propre et humide Nettoyer avec un chiffon – ne pas utiliser de produits de nettoyage agressifs.

❓ Que se passe-t-il avec de l’eau distillée ou très pure ?

L'eau pure conduit à peine l'électricité. Dans de tels cas, le câble du capteur ne peut détecter aucune fuite. Cela concerne par ex. B. eau distillée ou condensat provenant des systèmes de climatisation.

💧 Les câbles sont-ils étanches ? Le utilisé Les câbles LIYY ne sont étanches que pendant une courte période et ne convient pas au contact permanent avec l'eau. Nous recommandons des capteurs spéciaux pour les environnements humides ou humides en permanence.

⚙️ Dois-je utiliser une diode de roue libre lors du branchement d'un périphérique tiers ? Oui, absolument ! Si vous connectez un périphérique réseau tiers (par exemple un relais ou un contacteur externe) à la sortie sans potentiel, un Diode de roue libre (par exemple 1N4148) être connecté en parallèle à la bobine. Il protège les contacts Reed sensibles des pics de tension qui se produisent lors de la mise hors tension.

🔧 Quel est l'effet d'une diode de roue libre à la sortie du relais ? Lorsqu'un relais ou un contacteur est désactivé, de brefs pics de tension (tension d'induction) se produisent. UNE Diode de roue libre dissipe cela et évite ainsi d'endommager les contacts de commutation du détecteur d'eau - particulièrement important pour la longévité et la fiabilité fonctionnelle.

❓ Pourquoi les câbles LIYY ne peuvent-ils pas être installés parallèlement aux câbles d'alimentation secteur de 230 V ?

⚠️ Important: La pose de câbles LIYY et de câbles d'alimentation 230 V en parallèle peut entraîner Interférences, influences électromagnétiques et dans le pire des cas Risques de sécurité plomb. Veuillez toujours maintenir des goulottes de câbles séparées ou une distance suffisante.
