Art.-Nr. 300719
EAN 4044764003866

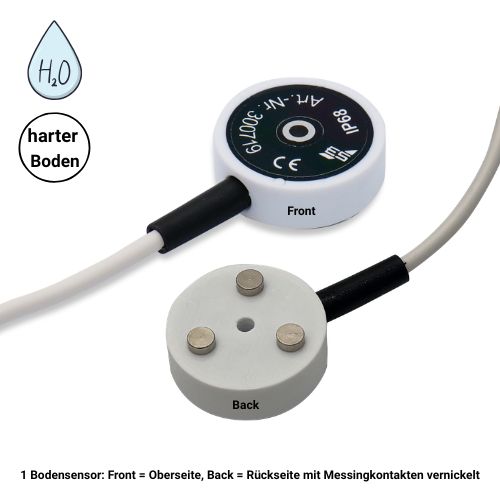

  • Bodensensor SHT 5008 für harte Böden (Art.-Nr. 300719), dargestellt in Ober- und Unteransicht. Sichtbar sind die vernickelten Messingkontakte zur Wassererkennung sowie erklärende Beschriftungen. Zusätzlich zeigen Symbole einen hellblauen Wassertropfen mit ‚H2O‘ und einen Kreis mit der Kennzeichnung ‚harte Böden‘.
  • SHT 5008 Bodensensor zur Bodenmontage für harte Böden – Wassersensor mit drei V4A-Edelstahlkontakten für Schabus Wassermelder SHT 5000 und SHT 5001.
  • SHT 5008 Bodensensor im Technikraum auf Betonboden montiert – zuverlässige Wassererkennung auf Estrich, Fliesen, GFK, Asphalt und anderen harten Untergründen, kompatibel mit Schabus Wassermeldern SHT 5000 und SHT 5001.
  • Technische Übersicht des SHT 5008 Bodensensors mit Abmessungen, Lieferumfang, Funktionsprinzip und technischen Daten für die Bodenmontage auf harten Untergründen.
  • Bodensensor_300719_Hauptbild
  • Bodensensor Montagebild
  • Bodensensor SHT 5008 für harte Böden (Art.-Nr. 300719), dargestellt in Ober- und Unteransicht. Sichtbar sind die vernickelten Messingkontakte zur Wassererkennung sowie erklärende Beschriftungen. Zusätzlich zeigen Symbole einen hellblauen Wassertropfen mit ‚H2O‘ und einen Kreis mit der Kennzeichnung ‚harte Böden‘.
  • SHT 5008 Bodensensor zur Bodenmontage für harte Böden – Wassersensor mit drei V4A-Edelstahlkontakten für Schabus Wassermelder SHT 5000 und SHT 5001.
  • SHT 5008 Bodensensor im Technikraum auf Betonboden montiert – zuverlässige Wassererkennung auf Estrich, Fliesen, GFK, Asphalt und anderen harten Untergründen, kompatibel mit Schabus Wassermeldern SHT 5000 und SHT 5001.
  • Technische Übersicht des SHT 5008 Bodensensors mit Abmessungen, Lieferumfang, Funktionsprinzip und technischen Daten für die Bodenmontage auf harten Untergründen.
  • Bodensensor_300719_Hauptbild
  • Bodensensor Montagebild
  • Wassersensor SHT 5008 Bodenmontage bei harten Böden

Wassersensor SHT 5008 Bodenmontage bei harten Böden

Wassersensor SHT 5008 Bodenmontage bei harten Böden

39,00 €
39,00 €
Sale Sold out
including VAT plus Versandkosten
  • Boden-Wassersensor – Zubehör für unsere Wassermelder SHT 5000 und 5001
  • 3 V4A-Kontakten und aluminium verstärktem Bohrloch zur Montage, kompakte Ausführung, zäh-elastisch, schlagfest, bedingt trittsicher
  • korrosionsstabile Vergießung mit Wepuran im Kunststoffgehäuse für höchste Sicherheit und Langlebigkeit
  • Kabellänge 2 Meter | 3 x 0,14 mm², bis max. 50 m verlängerbar – Sonderlängen auf Anfrage lieferbar, Nicht parallel zu 230 V Netzspannung verlegen!
  • LIYY-Kabel sind kurzzeitig wasserfest, flammwidrig, adhäsionsarm, selbstverlöschend sowie weitgehend beständig gegen Öle, Fette, Kühlflüssigkeiten und Schmiermittel. (Herstellerangabe)
  • Discounts for specialist companies & resellers
  • Personal expert advice (no call center!)
  • Repair service beyond the statutory warranty

Item number: 300719

Lieferzeit 4-5 Werktage View full details
Bodensensor SHT 5008 für harte Böden (Art.-Nr. 300719), dargestellt in Ober- und Unteransicht. Sichtbar sind die vernickelten Messingkontakte zur Wassererkennung sowie erklärende Beschriftungen. Zusätzlich zeigen Symbole einen hellblauen Wassertropfen mit ‚H2O‘ und einen Kreis mit der Kennzeichnung ‚harte Böden‘.

Wassersensor SHT 5008 Bodenmontage bei harten Böden
  • Description
  • Technical information
  • Lieferumfang
  • Downloads
  • FAQ - Frequently asked questions
  • Reviews

💧 SHT 5008 – Robuster Bodensensor für harte Untergründe

Der Wassersensor SHT 5008 ist speziell für die feste Bodenmontage auf harten Untergründen konzipiert, z. B.:

  • Estrich

  • Beton

  • GfK-Kunststoffflächen

  • geteerte Flächen

Durch seine vergossene Bauweise eignet er sich besonders für technisch anspruchsvolle Einsatzbereiche mit stabilen, nicht nachgiebigen Untergründen.


🔌 3-adrige Ausführung für erweiterte Funktionen

Der Sensor ist mit einer 3-adrigen Steuerleitung ausgestattet und ermöglicht in Kombination mit dem Wassermelder SHT 5001:

  • Nutzung der Redundanzfunktion

  • Unterscheidung zwischen stehendem und steigendem Wasser

Bei Anschluss an andere SCHABUS-Wassermelder können zwei Leitungen zusammengefasst werden. In diesem Fall arbeitet der SHT 5008 als besonders robuster 2-adriger Bodensensor.


⚙️ Technischer Hinweis bei Fremdgeräten

Bei Verwendung mit Fremdnetzgeräten ist eine Freilaufdiode (z. B. Typ 1N4148) parallel zum Relais oder Schütz zu schalten.

Die Freilaufdiode unterdrückt Spannungsspitzen beim Abschalten induktiver Lasten und schützt dadurch die empfindlichen Reed-Kontakte des Sensors.





Schaltplan mit Freilaufdiode


📏 Technische Daten

  • Anschlussleitung: 3 × 0,14 mm² (LIYY)

  • Leitungslänge: 2 m

  • Montage: Bodenmontage (verschraubt)

  • Geeignet für leitfähiges Wasser


🛠 Typische Einsatzbereiche

  • Technikräume

  • Heizungsräume

  • Industrieböden

  • Flachdach-Überwachung

  • gewerbliche Anwendungen

📦 Lieferumfang

  • Wassersensor SHT 5008 (vergossen)

  • 2 m LIYY-Steuerleitung 3 × 0,14 mm²

  • Montagematerial (1 Schraube, 1 Dübel)

  • Betriebsanleitung

Wichtig:
Der Sensor ist für regelmäßig trockene Umgebungen vorgesehen.
Er reagiert, sobald ein leitfähiger Wasserfilm beide Kontakte verbindet.



WEEE-NR.: DE91394868

Functional area -5°C/+50°C non-condensing humidity
Dimensions(WxWxD)

9x29x40mm
Working principle Impedance measurement, passive
Area of ​​application Bathrooms, offices, hard floors, boiler rooms, kitchens, kitchenettes, washrooms
Environmental conditions regularly dry environment
Line 2m | 3x014mm2 | white, special length on request
Material Wepuran® plastic, hand-cast
Sensor 3 contacts stainless steel V4A
WEEE-Reg.-Nr. DE91394868
  • Wassersensor SHT 5008 (vergossen)
  • 2 m LIYY-Steuerleitung 3 × 0,14 mm²
  • Montagematerial (1 Schraube, 1 Dübel)
  • Betriebsanleitung

🔌 How many contacts does the SHT 5008 have and what are their functions? The sensor has three contacts, especially in combination with the water detector SHT 5001 can be used to distinguish between standing and rising water or a Redundancy function to realize.

🌍 Where can I use the SHT 5008? The sensor is suitable for hard floors such as screed, concrete, plastic (GRP) and tarred surfaces – ideal for technical rooms, basement rooms or industrial environments.

📏 What is the maximum permissible length of the cable? The cable length can be up to 50 meters be extended, with a 3 × 0.14mm² Cable cross section is recommended.

💧 Are the cables waterproof? The used LIYY cables are only waterproof for a short time and not suitable for permanent contact with water. We recommend special sensors for permanently humid or wet environments.

⚙️ Do I need to use a freewheeling diode when connecting a third-party device? Yes, absolutely! If you connect a third-party network device (e.g. an external relay or contactor) to the potential-free output, a Freewheeling diode (e.g. 1N4148) be connected in parallel to the coil. It protects the sensitive reed contacts from voltage peaks that occur when switching off.

🔧 What effect does a freewheeling diode have at the relay output? When a relay or contactor is switched off, briefly high voltage peaks (induction voltage) occur. A Freewheeling diode dissipates this and thus prevents damage to the switching contacts of the water detector - particularly important for longevity and functional reliability.

❓ Why can't LIYY cables be laid parallel to 230 V mains cables?

⚠️ Important: Laying LIYY cables and 230V power cables in parallel can result in Interference, electromagnetic influences and in the worst case to Security risks lead. Please always maintain separate cable ducts or sufficient distance.

Customer Reviews

Be the first to write a review
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
Description

💧 SHT 5008 – Robuster Bodensensor für harte Untergründe

Der Wassersensor SHT 5008 ist speziell für die feste Bodenmontage auf harten Untergründen konzipiert, z. B.:

  • Estrich

  • Beton

  • GfK-Kunststoffflächen

  • geteerte Flächen

Durch seine vergossene Bauweise eignet er sich besonders für technisch anspruchsvolle Einsatzbereiche mit stabilen, nicht nachgiebigen Untergründen.


🔌 3-adrige Ausführung für erweiterte Funktionen

Der Sensor ist mit einer 3-adrigen Steuerleitung ausgestattet und ermöglicht in Kombination mit dem Wassermelder SHT 5001:

  • Nutzung der Redundanzfunktion

  • Unterscheidung zwischen stehendem und steigendem Wasser

Bei Anschluss an andere SCHABUS-Wassermelder können zwei Leitungen zusammengefasst werden. In diesem Fall arbeitet der SHT 5008 als besonders robuster 2-adriger Bodensensor.


⚙️ Technischer Hinweis bei Fremdgeräten

Bei Verwendung mit Fremdnetzgeräten ist eine Freilaufdiode (z. B. Typ 1N4148) parallel zum Relais oder Schütz zu schalten.

Die Freilaufdiode unterdrückt Spannungsspitzen beim Abschalten induktiver Lasten und schützt dadurch die empfindlichen Reed-Kontakte des Sensors.





Schaltplan mit Freilaufdiode


📏 Technische Daten

  • Anschlussleitung: 3 × 0,14 mm² (LIYY)

  • Leitungslänge: 2 m

  • Montage: Bodenmontage (verschraubt)

  • Geeignet für leitfähiges Wasser


🛠 Typische Einsatzbereiche

  • Technikräume

  • Heizungsräume

  • Industrieböden

  • Flachdach-Überwachung

  • gewerbliche Anwendungen

📦 Lieferumfang

  • Wassersensor SHT 5008 (vergossen)

  • 2 m LIYY-Steuerleitung 3 × 0,14 mm²

  • Montagematerial (1 Schraube, 1 Dübel)

  • Betriebsanleitung

Wichtig:
Der Sensor ist für regelmäßig trockene Umgebungen vorgesehen.
Er reagiert, sobald ein leitfähiger Wasserfilm beide Kontakte verbindet.



WEEE-NR.: DE91394868

Technical information
Functional area -5°C/+50°C non-condensing humidity
Dimensions(WxWxD)

9x29x40mm
Working principle Impedance measurement, passive
Area of ​​application Bathrooms, offices, hard floors, boiler rooms, kitchens, kitchenettes, washrooms
Environmental conditions regularly dry environment
Line 2m | 3x014mm2 | white, special length on request
Material Wepuran® plastic, hand-cast
Sensor 3 contacts stainless steel V4A
WEEE-Reg.-Nr. DE91394868
Downloads
Connection examples
FAQ - Frequently asked questions

🔌 How many contacts does the SHT 5008 have and what are their functions? The sensor has three contacts, especially in combination with the water detector SHT 5001 can be used to distinguish between standing and rising water or a Redundancy function to realize.

🌍 Where can I use the SHT 5008? The sensor is suitable for hard floors such as screed, concrete, plastic (GRP) and tarred surfaces – ideal for technical rooms, basement rooms or industrial environments.

📏 What is the maximum permissible length of the cable? The cable length can be up to 50 meters be extended, with a 3 × 0.14mm² Cable cross section is recommended.

💧 Are the cables waterproof? The used LIYY cables are only waterproof for a short time and not suitable for permanent contact with water. We recommend special sensors for permanently humid or wet environments.

⚙️ Do I need to use a freewheeling diode when connecting a third-party device? Yes, absolutely! If you connect a third-party network device (e.g. an external relay or contactor) to the potential-free output, a Freewheeling diode (e.g. 1N4148) be connected in parallel to the coil. It protects the sensitive reed contacts from voltage peaks that occur when switching off.

🔧 What effect does a freewheeling diode have at the relay output? When a relay or contactor is switched off, briefly high voltage peaks (induction voltage) occur. A Freewheeling diode dissipates this and thus prevents damage to the switching contacts of the water detector - particularly important for longevity and functional reliability.

❓ Why can't LIYY cables be laid parallel to 230 V mains cables?

⚠️ Important: Laying LIYY cables and 230V power cables in parallel can result in Interference, electromagnetic influences and in the worst case to Security risks lead. Please always maintain separate cable ducts or sufficient distance.
