Boden-Wassersensor SHT 5090
2,5 m LIYY-Steuerleitung 2 × 0,14 mm² (fest vergossen)
Betriebsanleitung
Der SHT 5090 ist ein schwerer Boden-Wassersensor zur flächigen Überwachung gegen Wasserlecks – ganz ohne Bohren oder Verschrauben.
Mit einem Eigengewicht von ca. 100 g bleibt der Sensor sicher auf dem Untergrund liegen und eignet sich besonders für:
Mietwohnungen
empfindliche Böden (Fliesen, Designbeläge)
schwer zugängliche Bereiche
temporäre Installationen
Der Sensor verfügt über drei integrierte Kugel-Elektroden.
Durch die Bauform ist sichergestellt, dass immer mindestens zwei Elektroden Bodenkontakt haben – auch wenn der Sensor:
leicht schräg liegt
an einer Wand angelehnt wird
hinter Möbeln positioniert ist
Sobald leitfähiges Wasser die Elektroden verbindet, löst der angeschlossene Wassermelder Alarm aus.

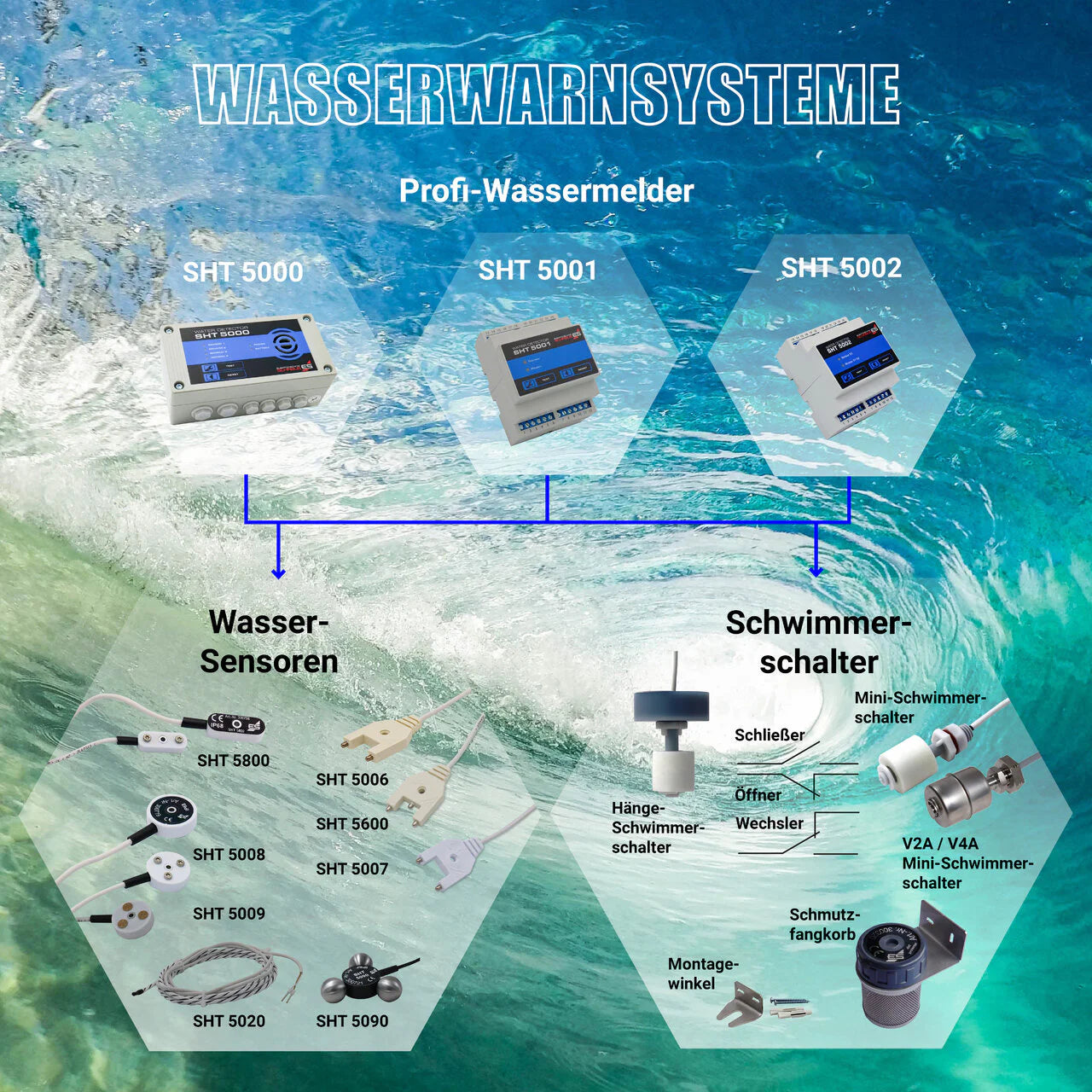

Der SHT 5090 ist vorgesehen für:
SHT 5000
SHT 5001
Anschluss über ungeschirmte LIYY-Steuerleitung (2 × 0,14 mm²).
Maximale Leitungslänge pro Meldelinie: 50 m.
Die werkseitige Leitung (2,5 m) kann bis 50 m verlängert werden.
Vorgabe:
max. 2 × 0,14 mm²
ungeschirmte Leitung
nicht parallel zu 230 V-Leitungen verlegen
Geeignet für regelmäßig trockene Bereiche, z. B.:
unter Waschmaschinen
unter Heizkörpern
unter Spülen
unter Duschwannen
Technikräume
Nicht geeignet für dauerhaft überflutete oder ständig feuchte Umgebungen.
Für Füllstandsanwendungen empfehlen wir Mini-Schwimmerschalter.
Bei Anschluss an Fremdnetzgeräte ist eine Freilaufdiode (z. B. 1N4148) parallel zum Relais oder Schütz erforderlich, um Spannungsspitzen zu unterdrücken und die Reed-Kontakte zu schützen.
Schaltplan mit Freilaufdiode
WEEE-NR.: DE91394868
| Funktionelt område | -5°C / +50°C nicht kondensierende Feuchtigkeit |
|---|---|
| Dimensioner (BxBxD) | |
| Vægt | ca. 100 Gramm |
| Ledningsevne | 30 µS liegend | 60 µS stehend |
| Linje | ∅ 3,2 mm, 2 x 0,14 mm², 2,5 m, LIYY-Leitung, Sonderlänge auf Anfrage |
| Materiale | V2A-Edelstahl, Wepuran® Kunststoff, handgegossen |
| Medium | haushaltsübliches Trink-, Brauch-, Regen-, Maschinen- und Grau-Wasser |
| Forsamling | nicht notwendig |
