Varenummer: 200940
Leveringstid: 2-3 hverdage
Se alle detaljer

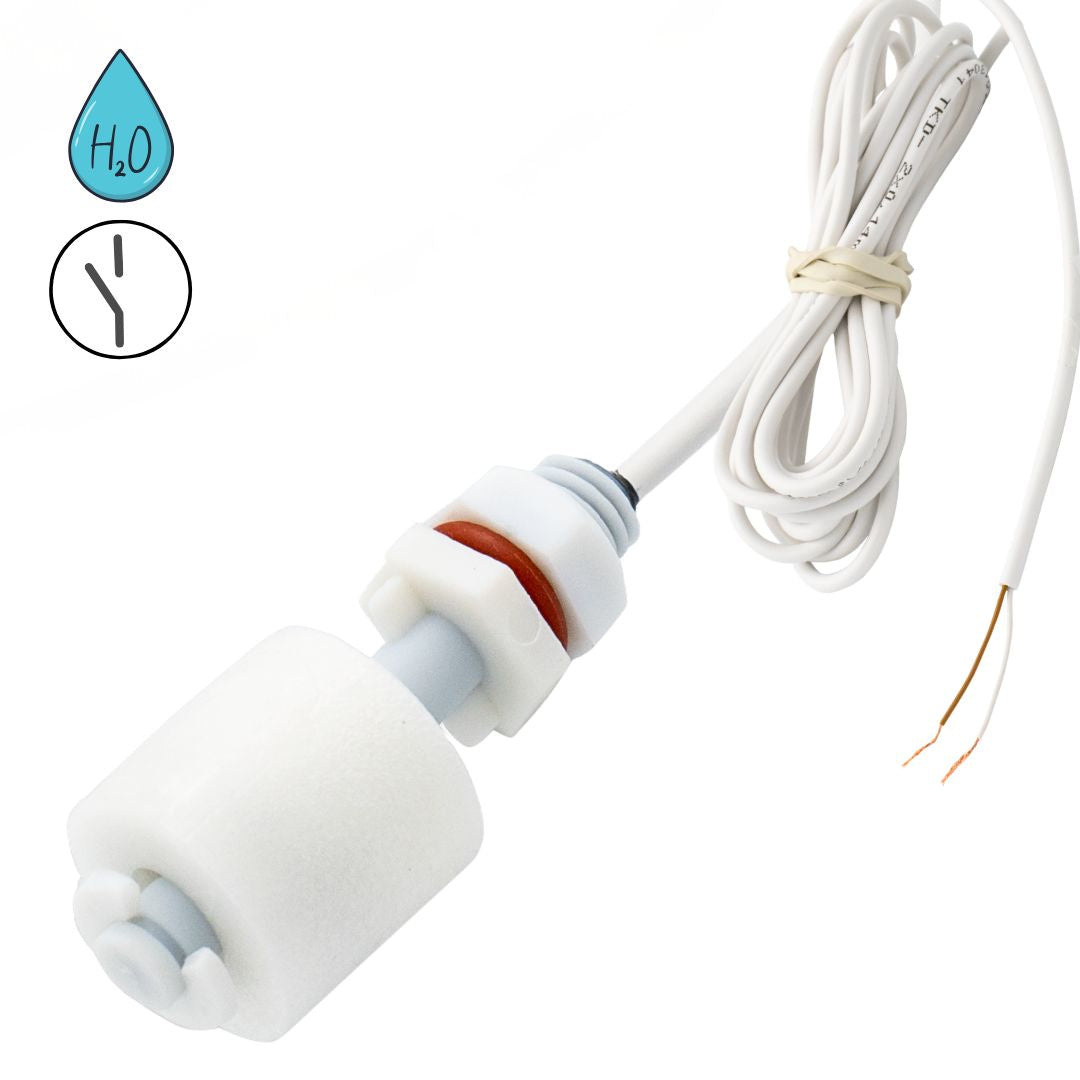

Der Mini-Schwimmerschalter aus Kunststoff mit Schließerkontakt ist die kompakte und zuverlässige Lösung zur Pegelüberwachung ab ca. 4 cm Flüssigkeitshöhe.
Er eignet sich ideal zur Kombination mit den Profi-Wassermeldern SHT 5000, SHT 5001 und SHT 5002 sowie für einfache Steuerungsaufgaben mit definiertem EIN-Signal bei steigendem Pegel.
Der integrierte Reedkontakt arbeitet berührungslos, wartungsfrei und verschleißarm.
Der Kontakt schließt ab ca. 4 cm Pegelhöhe.
Tanks und Zisternen
Pumpenschächte und Sammeltanks
Überlaufüberwachung
Anwendungen mit dauerhaft feuchter Umgebung
Flüssigkeiten wie Wasser, Heizöl, Diesel, Pflanzen- oder Schmieröle
Für eine sichere und möglichst senkrechte Einbaulage (max. 30° Abweichung) empfehlen wir den Montagewinkel Artikel 300787.
Bei Einsatz in ungeschützten Außengewässern empfehlen wir zusätzlich den
Schmutzfangkorb Artikel 300320 zum Schutz vor Laub, Schmutz oder Kleintieren.
Die werkseitige Kabellänge kann bis zu 50 m verlängert werden.
Empfohlener Querschnitt: 2 × 0,14 mm² (LIYY).
Bei Parallelschaltung addieren sich die einzelnen Leitungslängen.
Die verwendeten LIYY-Kabel sind nur kurzzeitig wasserfest und laut Hersteller flammwidrig, adhäsionsarm und selbstverlöschend.
Sie sind widerstandsfähig gegenüber Ölen, Fetten, Kühl- und Schmiermitteln, jedoch nicht für dauerhaften Wasserkontakt geeignet.
⚠️ Die LIYY-Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden, um Störungen und Sicherheitsrisiken zu vermeiden.
WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte zerstören und dadurch eine Fehlfunktion verursachen – im schlimmsten Fall mit Personen- oder Sachschäden als Folge.
Bitte beachten Sie deshalb:
Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)
Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS) oder lange Leitungen > 50 m
Zulässige Schaltleistung darf nicht überschritten werden
👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.
| Spannung | Widerstand | Kapazität | RC-Glied-Typ |
|---|---|---|---|
| AC 24 V | 100 Ω | 0,33 μF | A 3/24 |
🔌 LIYY-Steuerleitung 2 × 0,14 mm² (Meterware)
Für fachgerechte Verlängerungen bis max. 50 m Gesamtleitungslänge je Meldelinie.
Nur dünne, ungeschirmte LIYY-Leitungen verwenden – größere Querschnitte können Fehlfunktionen verursachen.
🔧 Montagewinkel V2A (Art.-Nr. 300787)
Empfohlen für eine präzise, senkrechte Befestigung des Mini-Schwimmerschalters an Tank- oder Schachtwänden.
Sorgt für zuverlässige Schaltfunktion und verhindert Verkanten.
🛡️ Schmutzfangkorb mit Montagewinkel (Art.-Nr. 300320)
Schützt den Schwimmerschalter vor Blättern, Sedimenten und Kleintieren – ideal für Schächte, Außenbereiche und Regenwasseranlagen.
Nicht geeignet für chlor- oder salzhaltige Medien.
WEEE-NR.: DE91394868
| Driftsspænding | 25 V AC/60 V DC/maks. 500 mA |
|---|---|
| Skiftende ydeevne | max. 10 watt |
| Funktionelt område | -20°C/+80°C maks. |
| Beskyttelsesklasse | IP 68, kabel kun vandtæt i kort tid |
| Dimensioner (BxBxD) | |
| Vægt | 0,07 kg |
| Relæ kontakt | Normalt lukket (NC)/Normalt lukket (NO) |
| Linje | 2 x 0,14 mm², 2,5 m, speciallængde på forespørgsel |
| Materiale | Tilslutningsgevind PP, aksel PP, ø8,3 mm, 58 mm lang, flyder PP ø23 mm |
| Medium | min. 0,7 g/cm³ densitet, uden tryk |
| Forsamling | Monteringsposition lodret, max. ±30° hældning |
| Skiftende ydeevne | max. 10 watt |
| Vandstanden | mindst 4 cm |
