مستشعر المياه SHT 5006
Wassersensor SHT 5006 mit 6 m Gabelsensor kompatibel mit den Schabus Wassermeldern SHT 5000, SHT 5001 und SHT 5002.Wassersensor SHT 5006 mit 6 m Gabelsensor für punktgenaue Wassererkennung. Flexibler Sensor für schwer zugängliche Bereiche, kompatibel mit den Schabus Wassermeldern SHT 5000, SHT 5001 und SHT 5002.Anwendungsbeispiel des Wassersensors SHT 5006: Der flexible Gabelsensor erkennt Wasser zuverlässig unter Maschinen, an Rohrleitungen, in Technikräumen sowie an schwer zugänglichen Stellen und löst über den Schabus Wassermelder einen Alarm aus.Technische Übersicht des Wassersensors SHT 5006 mit Abmessungen, Lieferumfang, Funktionsprinzip und technischen Daten. 6 m Anschlusskabel, bis 50 m verlängerbar, zwei vernickelte Messkontakte und kompatibel mit den Wassermeldern SHT 5000, SHT 5001 und SHT 5002.مستشعر المياه SHT 5006مستشعر المياه SHT 5006

Wassersensor SHT 5006 – bewährter Gabelsensor

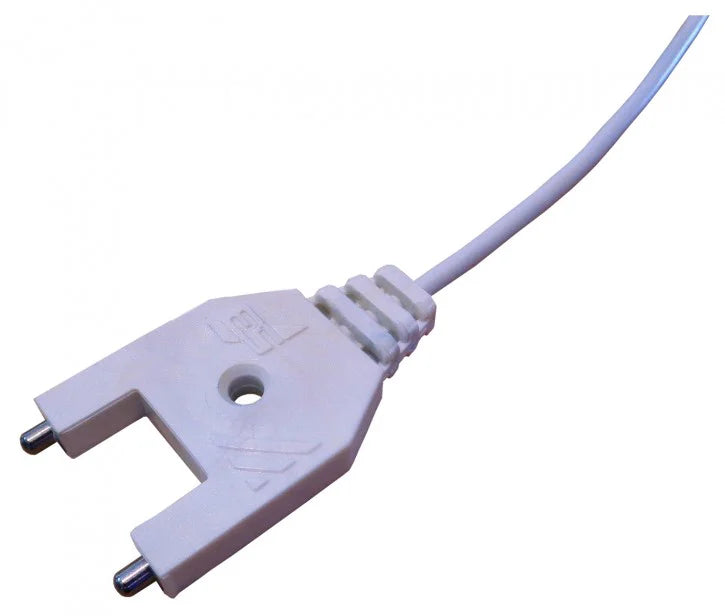

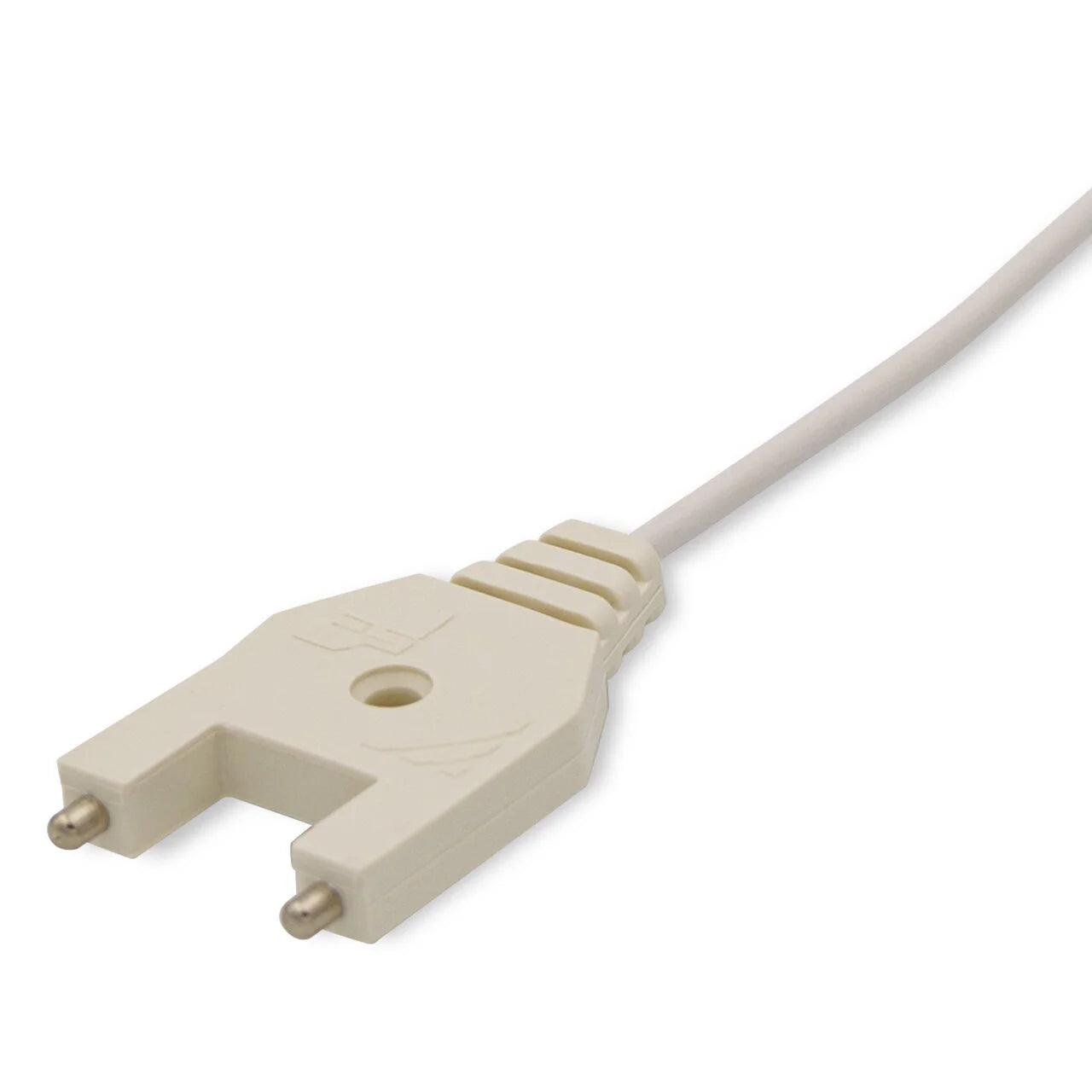

Gabelsensor mit zwei vernickelten Messingkontakten – meldet, sobald leitfähiges Wasser beide Kontakte verbindet
  • ✓Bewährter Gabelsensor – zuverlässige Wassererkennung
  • ✓Vernickelte Messingkontakte – langlebig
  • ✓Für trockene Umgebungen – präzises Schaltsignal
  • ✓Einfach kombinierbar – mit passenden Meldern
25,00 €inkl. MwSt. zzgl. Versand
Auf Lager · Lieferzeit 4–5 Werktage mit DHL
PayPal Klarna Mastercard Visa Google Pay Apple Pay Shop Pay
Versandkostenfreiab 100 €
5 JahreGarantie ›
14 TageWiderrufsrecht

نطاق التسليم

  • مستشعر الشوكة SHT 5006
  • تم صب 6 أمتار من كابل التحكم LIYY 2 × 0.14 مم²
  • مادة التركيب (برغي واحد، وتد واحد)
  • تعليمات تشغيل أجهزة استشعار المياه | مفاتيح التعويم | الملحقات

مستشعر SHT 5006 مُجهّز بنقطتي اتصال نحاسيتين مطليتين بالنيكل ومغلفتين ببلاستيك أبيض. بمجرد ملامسة الماء لكلا النقطتين، يُطلق كاشف المياه Schabus المتصل إنذارًا فورًا.

بفضل تصميمه المتشعب (الشق العريض)، يكتشف المستشعر التسريبات الحقيقية بدقة، حتى في البيئات التي قد تتشكل فيها الأغشية الحيوية، أو طبقات الماء الرقيقة، أو التكثف. وبالتالي، يتم منع الإنذارات الكاذبة الناتجة عن رطوبة طفيفة.

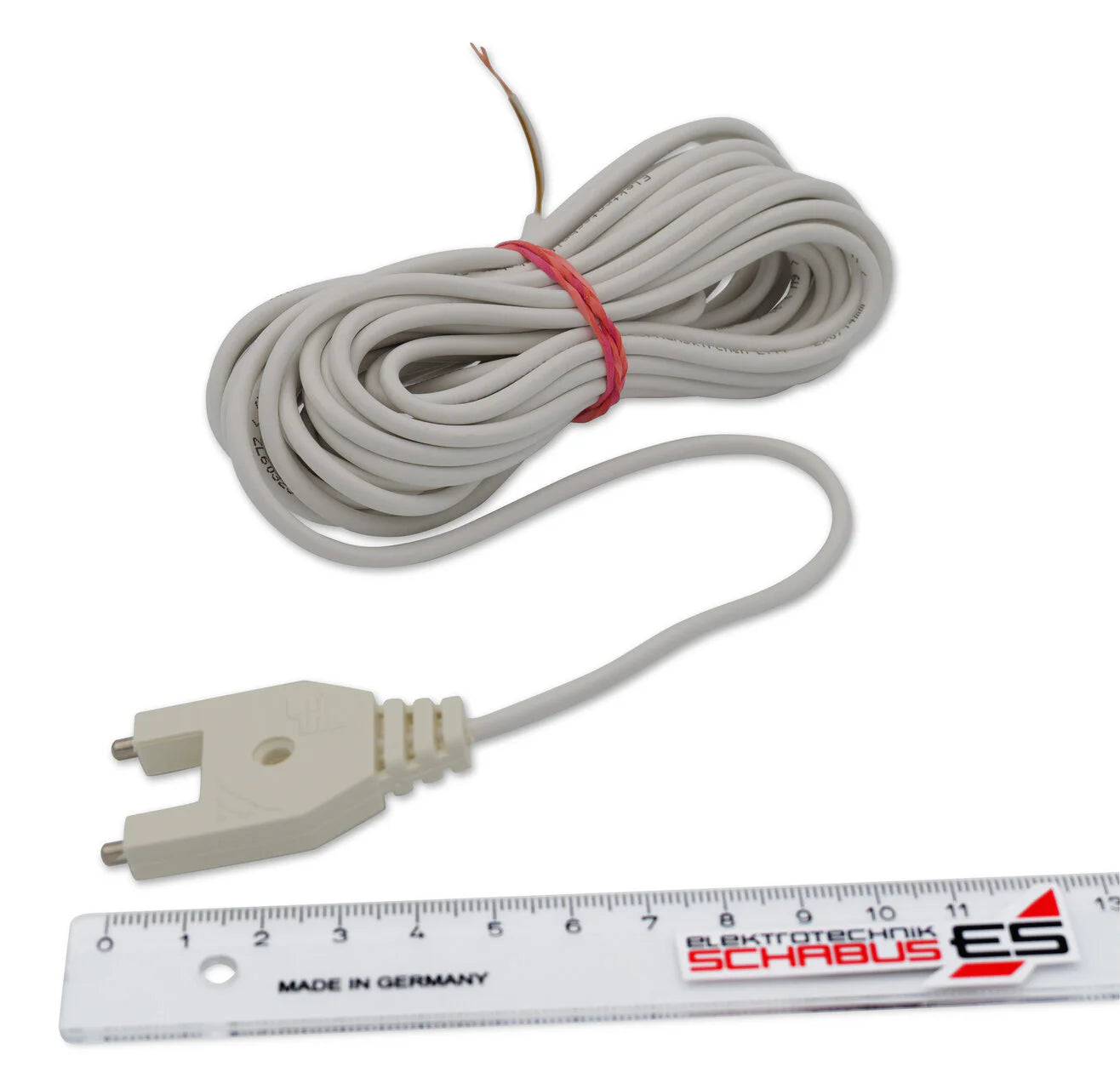

📏 كابل الاستشعار: 6 م (قابل للتمديد حتى 50 م)
يمكن تمديد طول الكابل إلى ما يصل إلى 50 مترًا - بشرط أن يكون المقطع العرضي بحد أقصى 2 × 0.14 مم² .

⚠️ تعليمات الاستخدام:
تم تصميم SHT 5006 للاستخدام في المناطق الجافة بانتظام - على سبيل المثال، في غرف الغسيل تحت الغسالات أو الأجهزة الأخرى، أو في غرف المرافق، أو على الأسطح الأرضية.

غير مناسب للبيئات الرطبة باستمرار، مثل الأعمدة والخزانات والحاويات. نوصي باستخدام مفاتيح التعويم الصغيرة المصنوعة من البلاستيك، V2A أو V4A، لهذه التطبيقات.

🧪 الخط: خط التحكم LIYY
الكابلات المستخدمة مقاومة للهب، ومنخفضة الالتصاق، وقابلة للإطفاء الذاتي ومقاومة إلى حد كبير للزيوت والشحوم والمبردات ومواد التشحيم - ولكنها مقاومة للماء مؤقتًا فقط .

⚠️ ملاحظة السلامة: لا يجب أبدًا وضع كابلات LIYY بالتوازي مع كابلات التيار الكهربائي 230 فولت لتجنب التداخل ومخاطر السلامة.

[caption id="attachment_21251" align="alignleft" width="134"]

مخطط الدائرة مع الصمام الثنائي الحر

عند استخدام مصادر طاقة خارجية ، من الضروري توصيل الصمام الثنائي الحر (على سبيل المثال 1N4148) بالتوازي مع مرحل أو موصل.

وظيفة الصمام الثنائي الحر هي كبح طفرات الجهد التي تحدث عند إيقاف تشغيل المُرحّل. هذا يُقلل من تدفق التيار والجهد، وبالتالي يحمي نقاط التلامس الحساسة.

رقم النفايات الإلكترونية: DE91394868

نطاق التسليم

  • مستشعر الشوكة SHT 5006
  • تم صب 6 أمتار من كابل التحكم LIYY 2 × 0.14 مم²
  • مادة التركيب (برغي واحد، وتد واحد)
  • تعليمات تشغيل أجهزة استشعار المياه | مفاتيح التعويم | الملحقات

مستشعر SHT 5006 مُجهّز بنقطتي اتصال نحاسيتين مطليتين بالنيكل ومغلفتين ببلاستيك أبيض. بمجرد ملامسة الماء لكلا النقطتين، يُطلق كاشف المياه Schabus المتصل إنذارًا فورًا.

بفضل تصميمه المتشعب (الشق العريض)، يكتشف المستشعر التسريبات الحقيقية بدقة، حتى في البيئات التي قد تتشكل فيها الأغشية الحيوية، أو طبقات الماء الرقيقة، أو التكثف. وبالتالي، يتم منع الإنذارات الكاذبة الناتجة عن رطوبة طفيفة.

📏 كابل الاستشعار: 6 م (قابل للتمديد حتى 50 م)
يمكن تمديد طول الكابل إلى ما يصل إلى 50 مترًا - بشرط أن يكون المقطع العرضي بحد أقصى 2 × 0.14 مم² .

⚠️ تعليمات الاستخدام:
تم تصميم SHT 5006 للاستخدام في المناطق الجافة بانتظام - على سبيل المثال، في غرف الغسيل تحت الغسالات أو الأجهزة الأخرى، أو في غرف المرافق، أو على الأسطح الأرضية.

غير مناسب للبيئات الرطبة باستمرار، مثل الأعمدة والخزانات والحاويات. نوصي باستخدام مفاتيح التعويم الصغيرة المصنوعة من البلاستيك، V2A أو V4A، لهذه التطبيقات.

🧪 الخط: خط التحكم LIYY
الكابلات المستخدمة مقاومة للهب، ومنخفضة الالتصاق، وقابلة للإطفاء الذاتي ومقاومة إلى حد كبير للزيوت والشحوم والمبردات ومواد التشحيم - ولكنها مقاومة للماء مؤقتًا فقط .

⚠️ ملاحظة السلامة: لا يجب أبدًا وضع كابلات LIYY بالتوازي مع كابلات التيار الكهربائي 230 فولت لتجنب التداخل ومخاطر السلامة.

[caption id="attachment_21251" align="alignleft" width="134"] مخطط الدائرة مع الصمام الثنائي الحر

عند استخدام مصادر طاقة خارجية ، من الضروري توصيل الصمام الثنائي الحر (على سبيل المثال 1N4148) بالتوازي مع مرحل أو موصل.

وظيفة الصمام الثنائي الحر هي كبح طفرات الجهد التي تحدث عند إيقاف تشغيل المُرحِّل. هذا يُقلل من تدفق التيار والجهد، وبالتالي يحمي نقاط تلامس القصبة الحساسة.

رقم النفايات الإلكترونية: DE91394868

  • Gabelsensor SHT 5006
  • 6 m LIYY-Steuerleitung 2 × 0,14 mm² (fest vergossen)
  • Montagematerial (1 Schraube, 1 Dübel)
  • Betriebsanleitung
Betriebstemperatur-5 درجة مئوية / + 55 درجة مئوية
Abmessungen (H×B×T)

50x28x7mm

Anschlussleitungطول خاص حسب الطلب، 6 م | 2×0.14 مم2 | أبيض

Wandmontage

  • ✓ Versand mit DHL – Lieferzeit 4–5 Werktage
  • ✓ 14 Tage Rückgaberecht
  • ✓ Reparatur & Ersatzteile direkt vom Hersteller
  • ✓ Kauf auf Rechnung möglich

تعليمات التشغيل

 إعلان CE

Warum direkt beim Hersteller kaufen?

Zugelassen & anerkannt

Keine No-Name-Ware: Unsere Geräte sind geprüft, zugelassen und werden vom Fachhandwerk anerkannt.

Sofort einsatzbereit

Empfänger, Sender, Magnet, Batterie & Montagematerial – alles dabei, nichts nachzukaufen.

Reparatur & Ersatzteile

Reparatur und Ersatzteile direkt vom Hersteller – auch über die gesetzliche Gewährleistung hinaus.

Häufig zusammen gekauft

Kunden kauften auch

Alle ansehen →
Familienunternehmen aus Oberbayern

Sicherheit „Made in Germany“ – seit 1992

Wir entwickeln und fertigen zuverlässige Mess- und Meldesysteme selbst – vom ersten Prototyp bis zum Reparaturservice, alles aus einer Hand. Unsere Produkte schützen Leben und schaffen Vertrauen.

  • Zugelassen, nicht nur billig – DIBt-geprüft & anerkannt
  • Das komplette System aus einer Hand, sofort einsatzbereit
  • Service, Ersatzteile & Reparatur direkt aus Bayern
1992
gegründet
30+
Jahre Erfahrung
30.000
zufriedene Kunden
DIBt
zugelassen & TÜV
Wolfgang & Petra Schabus
Das Team von Elektrotechnik Schabus in Oberbayern
Was Kunden sagen

Darauf verlassen sich unsere Kunden

Customer Reviews

Be the first to write a review
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
Häufige Fragen

Gut zu wissen

🔌 ما هي أجهزة كشف المياه المتوافقة مع جهاز SHT 5006؟ يمكن استخدام المستشعر مع جميع أجهزة كشف المياه من شركة Schabus - خاصة مع موديلات SHT 5000 وSHT 5001 وSHT 5002. تم تركيب SHT 5006 بالفعل على أجهزة كشف المياه SHT 216، SHT 217، SHT 218، SHT 240 وWWD 240 وWWD 100.

🌊 هل يمكن استخدام المستشعر أيضًا في الأعمدة أو الخزانات؟ لا، SHT 5006 مخصص فقط لـ البيئات الجافة بانتظام مناسب. يمكن أن تحدث الأعطال أو التآكل في الأعمدة الرطبة أو المناطق الرطبة بشكل دائم. لمثل هذه التطبيقات، نوصي بمفاتيح تعويم صغيرة مناسبة مصنوعة من البلاستيك، V2A أو V4A.

📏 إلى أي مدى يمكنني تمديد كابل المستشعر؟ يبلغ طول الكابل المتصل بالمصنع 6 أمتار. يمكن ضبطه على ممتدة حتى 50 مترًا توفير كابل بحد أقصى 2 × 0.14 ملم² يتم استخدام المقطع العرضي.

🚿 كيف يكتشف المستشعر وجود الماء – حتى في الأغشية الرقيقة أو التكثيف؟ الخاص تصميم شوكة بفتحة واسعة يمنع الإنذارات الكاذبة الناجمة عن الأغشية الحيوية أو التكثيف. يعمل المستشعر فقط عندما يكون هناك اتصال موصل فعليًا بين نقطتي الاتصال - أي عندما يدخل الماء فعليًا.

🧪 هل الكابلات أيضًا مقاومة للزيوت أو عوامل التنظيف؟ نعم خط ليي وفقا للشركة المصنعة هو مقاومة للهب، منخفضة الالتصاق، وتنطفئ ذاتيًا ومقاومة إلى حد كبير الزيوت والدهون والمبردات ومواد التشحيم. ومع ذلك، فهو ليس للاتصال الدائم بالمياه مصممة.

⚙️ هل أحتاج إلى استخدام الصمام الثنائي الحر عند توصيل جهاز تابع لجهة خارجية؟ نعم بالتأكيد! إذا قمت بتوصيل جهاز شبكة تابع لجهة خارجية (على سبيل المثال، مرحل خارجي أو موصل) بمخرج خالي من الإمكانات، فإن الصمام الثنائي الحر (على سبيل المثال 1N4148) تكون متصلة بالتوازي مع الملف. إنه يحمي ملامسات القصب الحساسة من قمم الجهد التي تحدث عند إيقاف التشغيل.

🔧 ما هو تأثير الصمام الثنائي الحر على خرج التتابع؟ عندما يتم إيقاف تشغيل المرحل أو الموصل، تحدث ذروة الجهد العالي لفترة وجيزة (الجهد التحريضي). أ الصمام الثنائي الحر يبدد هذا وبالتالي يمنع تلف جهات اتصال التبديل الخاصة بكاشف المياه - وهو أمر مهم بشكل خاص لطول العمر والموثوقية الوظيفية.

❓ لماذا لا يمكن وضع كابلات LIYY بالتوازي مع كابلات التيار الكهربائي 230 فولت؟

⚠️ مهم: يمكن أن يؤدي وضع كابلات LIYY وكابلات الطاقة 230 فولت بالتوازي إلى التدخل والتأثيرات الكهرومغناطيسية وفي أسوأ الحالات إلى المخاطر الأمنية يقود. يرجى دائمًا الحفاظ على قنوات كابل منفصلة أو مسافة كافية.
