رقم السلعة: 300939
وقت التسليم: 2-3 أيام عمل
عرض التفاصيل الكاملة

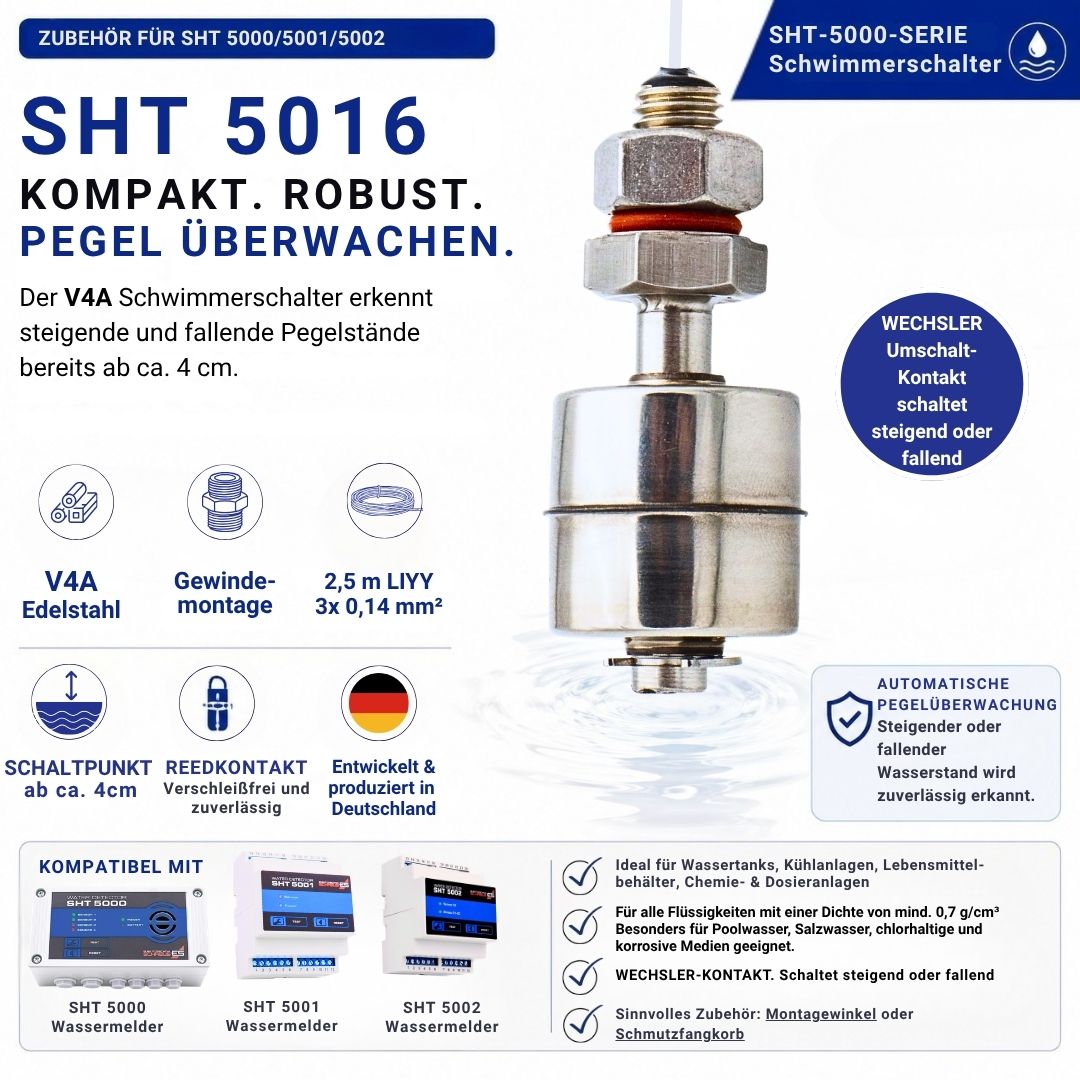

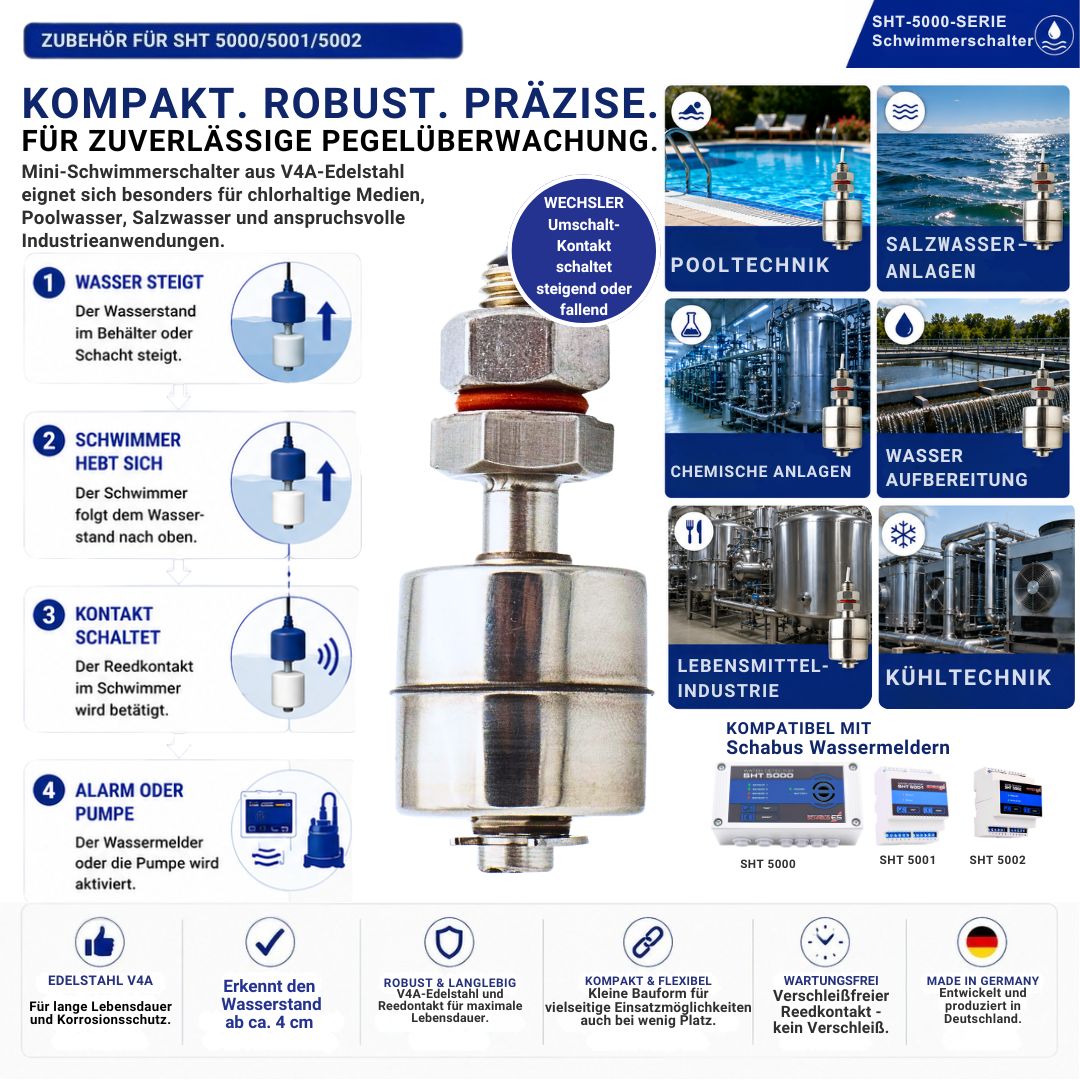

مفاتيح التعويم الصغيرة المدمجة المصنوعة من الفولاذ المقاوم للصدأ V4A مثالية للاستخدامات التي تحتوي على سوائل شديدة التآكل أو مكلورة، مثل مياه المسابح المكلورة، أو المياه المالحة، أو القلويات الكيميائية الضعيفة. بالمقارنة مع V2A، يوفر V4A مقاومة أكبر للتآكل بفضل إضافة الموليبدينوم والتيتانيوم. هذا يجعل مفتاح التعويم مناسبًا للاستخدام في البيئات التي تصل فيها مقاومة V2A إلى حدودها القصوى.

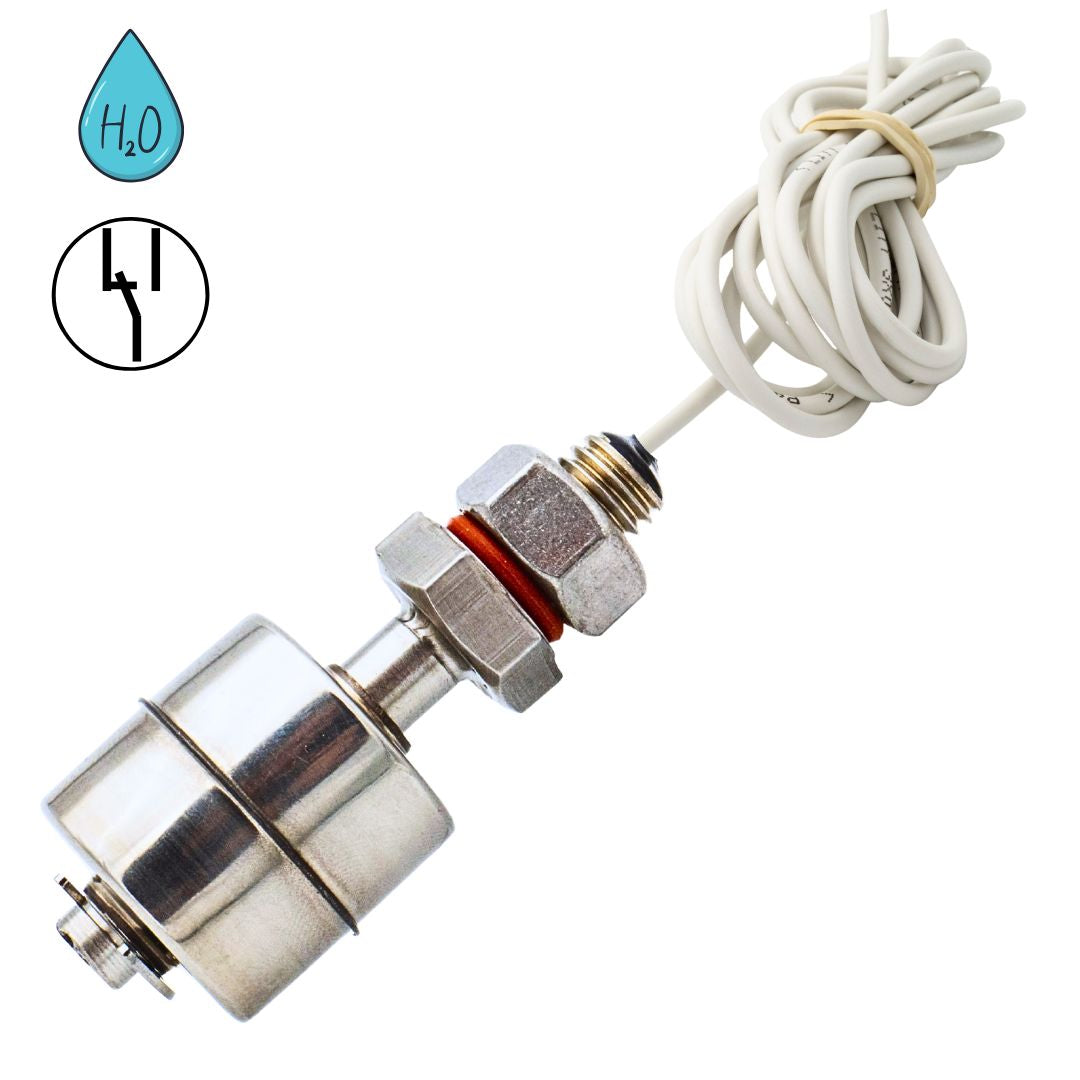

عمود مفتاح التعويم مصنوع من الفولاذ المقاوم للصدأ V4A الصلب، مما يجعله مستقرًا للغاية حتى تحت الضغط المستمر. هيكل التعويم مصنوع من صفائح معدنية V4A رقيقة ومقاومة للصدأ. داخله، يضمن موصل القصب عالي الجودة من Meder، المصبوب بإحكام في العمود والمُلحم بإحكام، نقل إشارة موثوقًا به على الدوام.
بفضل طاقة التبديل المنخفضة - أقل من 5 فولت و1 ملي أمبير - يحقق مفتاح التعويم عمرًا افتراضيًا يصل إلى تريليون دورة تبديل. هذا يعني عدم وجود تآكل ميكانيكي، أو صيانة، أو أعطال. بمجرد تركيبه، يعمل المفتاح بدقة وموثوقية على المدى الطويل - حتى في الأماكن الضيقة.
مفتاح التعويم مُجهَّز قياسيًا بكابل LiYY/PVC بطول 2.5 متر. ووفقًا للشركة المُصنِّعة، يتميز هذا الكابل بمقاومة مؤقتة للماء، ومقاومته للهب، وقدرته على الإطفاء الذاتي، ومقاومته العالية للزيوت والشحوم وسوائل التبريد ومواد التشحيم.
يعمل مفتاح التعويم بكفاءة مع جميع السوائل ذات كثافة ٠٫٧ غ/سم³ أو أعلى. وحسب وضعية التركيب، يمكن تشغيله كجهة اتصال مفتوحة عادةً (NO) أو مغلقة عادةً (NC) - ببساطة عن طريق تدوير العوامة. هذه الخطوة غير ضرورية في الإصدارات المزوّدة بجهة اتصال تحويل مدمجة، حيث إن كلتا الوظيفتين مدمجتان بالفعل.
لضمان تشغيل موثوق، نوصي باستخدام دعامة التثبيت الاختيارية (رقم المنتج 300787). تضمن دعامة التثبيت تثبيت مفتاح التعويم رأسيًا قدر الإمكان، مع انحراف أقصى قدره 30 درجة، مما يسمح للطفو بالانزلاق بحرية على العمود دون أي عوائق.
🔌 يلزم الاتصال بأجهزة الكشف عن المياه التالية (يرجى الطلب بشكل منفصل):
SHT 5000، SHT 5001 أو وحدة التحكم في المستوى SHT 5002 من شركة Elektrotechnik Schabus.
التوصيل عبر كابل تحكم LiYY رفيع وغير محمي (3 × 0.14 مم²) - الحد الأقصى لطول الكابل 50 مترًا لكل ماسح ضوئي.
📏 إمكانية تمديد الكابل حتى 50 مترًا
يمكن تمديد طول الكابل المُركّب في المصنع حتى ٥٠ مترًا . المقطع العرضي المُوصى به هو ٣ × ٠٫١٤ مم² .
⚠️ ملاحظات حول توجيه الكابلات ومنطقة التطبيق
كابلات LIYY المستخدمة مقاومة للماء مؤقتًا فقط، ووفقًا للشركة المصنعة ، فهي مقاومة للهب، وقليلة الالتصاق، وذاتية الإطفاء . كما أنها مقاومة للزيوت والشحوم ومبردات المياه ومواد التشحيم ، ولكنها غير مناسبة للتلامس الدائم مع الماء.
⚠️ ملاحظة السلامة: لا يجب أبدًا وضع كابلات LIYY بالتوازي مع كابلات التيار الكهربائي 230 فولت لتجنب التداخل ومخاطر السلامة.
إشعار هام بشأن السلامة:
يمكن أن يؤدي الاتصال الكهربائي غير الصحيح إلى تدمير جهات الاتصال الحساسة وبالتالي التسبب في عطل - وفي أسوأ الأحوال، قد يؤدي إلى إصابة شخصية أو تلف الممتلكات.
لذا يرجى ملاحظة ما يلي:
لا يوجد اتصال مباشر بالأحمال الحثية (مثل المرحلات وصمامات الملف اللولبي)
لا يوجد اتصال مباشر بالأحمال السعوية (على سبيل المثال PLC/PCS - راجع أجهزة استشعار المياه "النشطة" ومفاتيح التعويم) أو الكابلات الطويلة التي يزيد طولها عن 50 مترًا
لا يجوز تجاوز سعة التحويل المسموح بها
👉 بالنسبة للأحمال الحثية، فإن الحماية عن طريق عنصر RC أو الصمام الثنائي الحر أمر إلزامي.
| عناصر RC لجهات اتصال القصب 10 ... 40 فولت أمبير | |||
| توتر | مقاومة | سعة | نوع عنصر RC |
| تيار متردد 24 فولت | 100 أوم | 0.33 ميكروفاراد | أ3/24 |

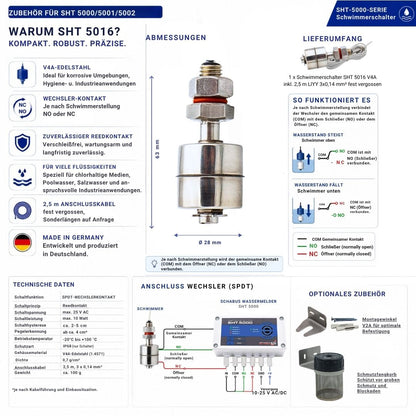

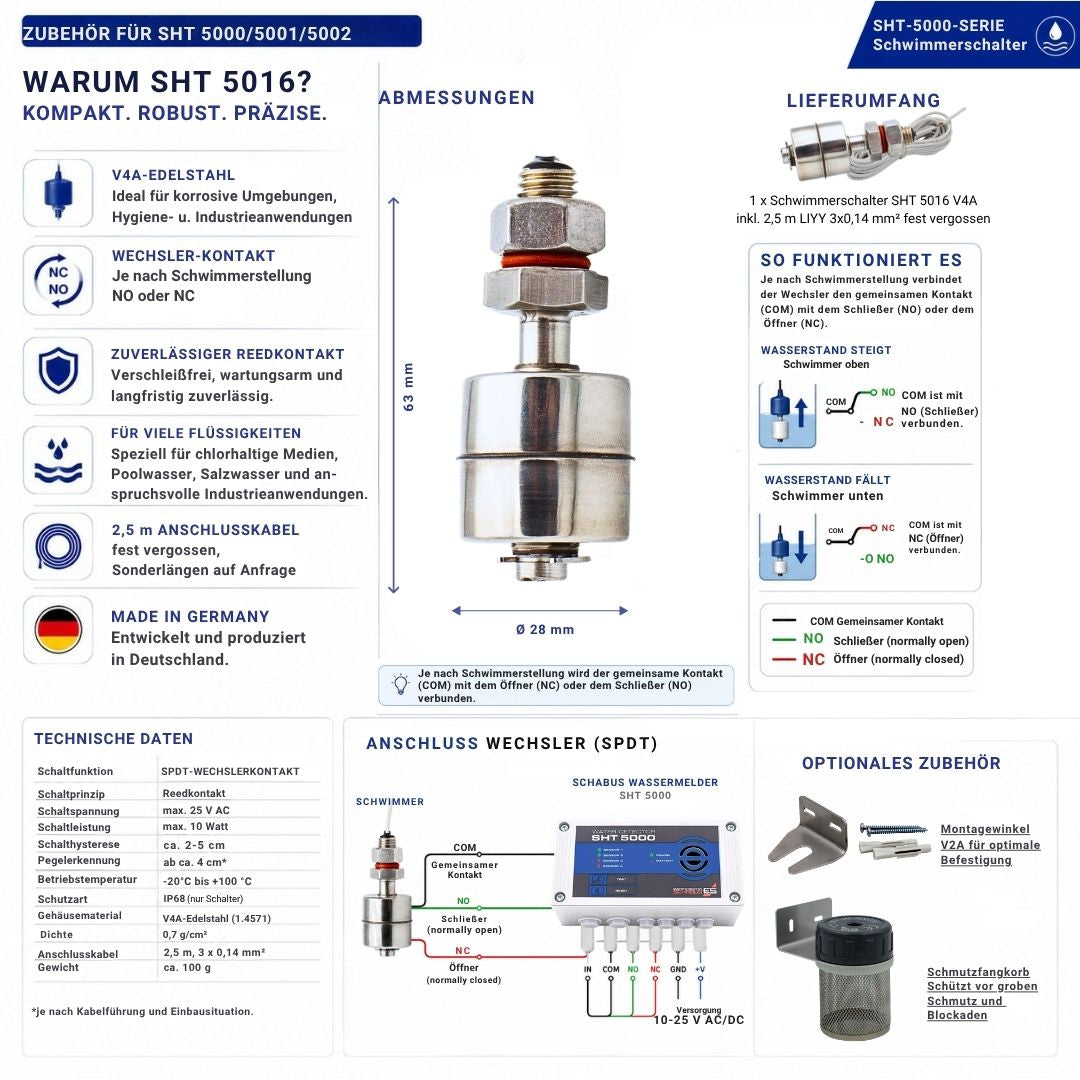

| جهد التشغيل | الأعلى. 25 فولت تيار متردد/60 فولت تيار مستمر/0.5 أمبير |
|---|---|
| تبديل الأداء | الأعلى. 10 واط |
| فئة الحماية | IP68 |
| الأبعاد (العرض × العرض × العمق) | |
| تتابع الاتصال | مغلق عادة (NC)/مغلق عادة (NO) |
| خط | 3 × 0.14 مم² كابل LIYY، 2.5 متر |
| مادة | سن التوصيل من الفولاذ المقاوم للصدأ V4A، العمود مدار ومطحون من الفولاذ المقاوم للصدأ V4A الصلب، العمود من الفولاذ المقاوم للصدأ V4A، قطر 8.3 مم، طول 62.8 مم |
| واسطة | دقيقة. كثافة 0.7 جرام/سم3، غير مضغوطة |
| حَشد | موضع التثبيت عموديًا، بحد أقصى. ±30 درجة الميل، زاوية التركيب |
