1. Was ist der Unterschied zwischen GX-D3 und GX-D33?

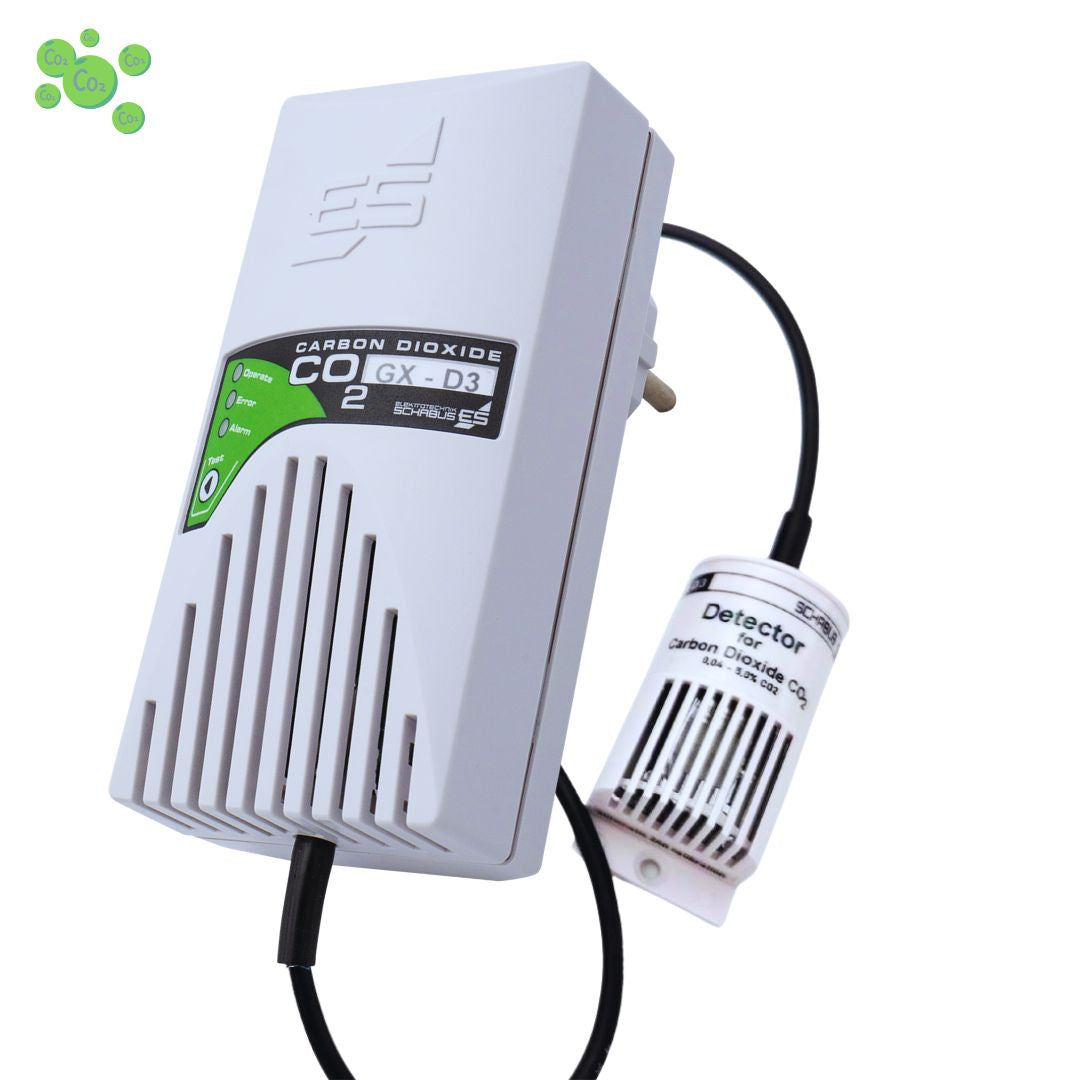

Der GX-D3 besitzt einen externen CO₂-Sensor mit 2,5 m Anschlusskabel. Dadurch kann der Sensor unabhängig von der Steckdose an einer geeigneten Messstelle positioniert werden. Beim GX-D33 ist der Sensor direkt im Gerät integriert. Der GX-D3 eignet sich daher besonders für Anwendungen, bei denen sich die Steckdose nicht in der optimalen Messhöhe befindet.
2. Wo sollte der externe CO₂-Sensor montiert werden?

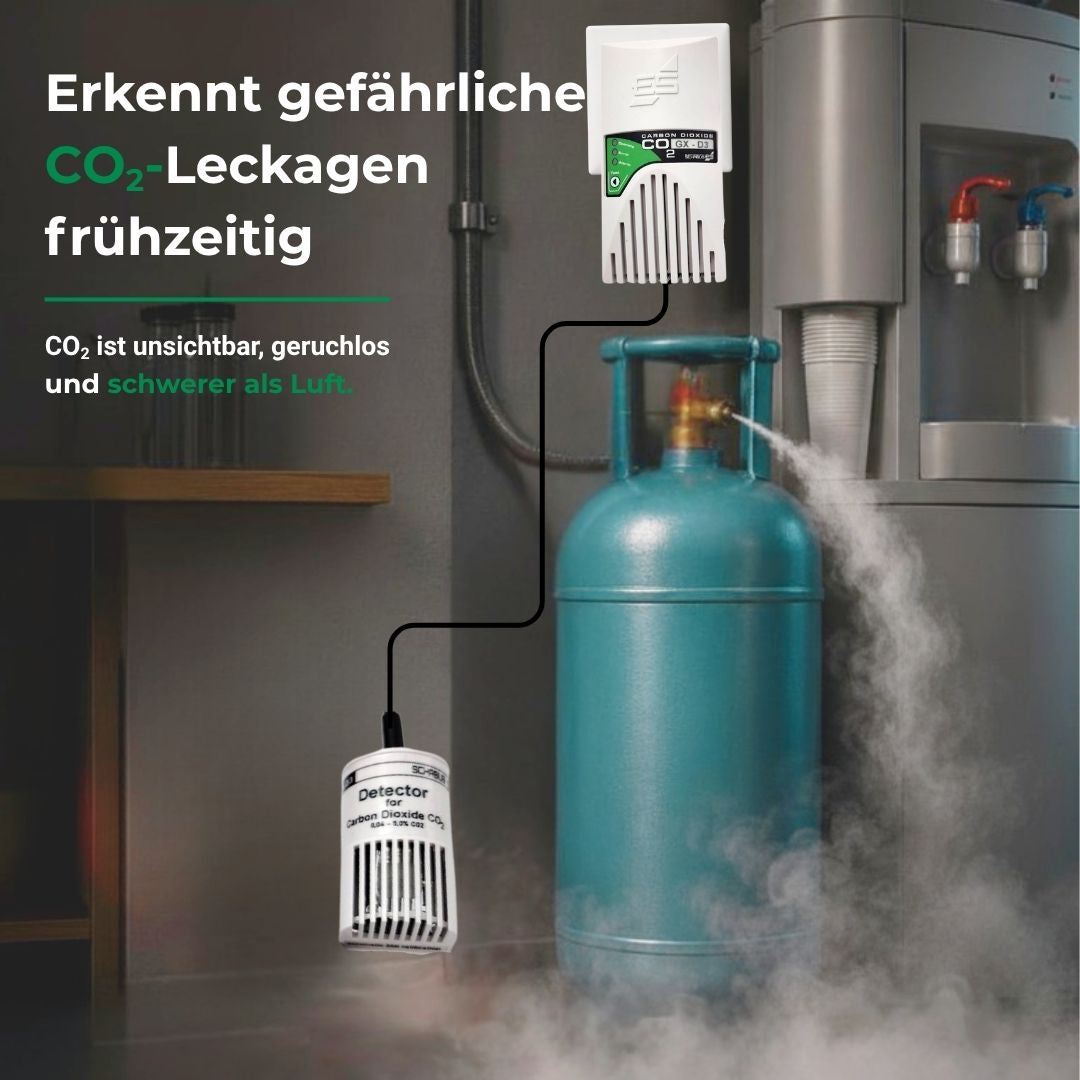

Da Kohlendioxid (CO₂) schwerer als Luft ist, kann es sich bei unzureichender Belüftung in Bodennähe ansammeln. Wir empfehlen, den externen Sensor etwa 30 cm über dem Boden und mit mindestens 30 cm Abstand zu Raumecken und anderen Hindernissen zu montieren. Der Sensor sollte frei zugänglich sein und nicht durch Gegenstände verdeckt werden.
3. Kann das 2,5 m lange Sensorkabel verlängert werden?
Nein. Das 2,5 m lange Anschlusskabel des externen Sensors darf nicht verlängert werden. Eine Verlängerung kann die zuverlässige Funktion des Sensors beeinträchtigen. Wählen Sie deshalb eine geeignete Steckdose innerhalb der vorhandenen Kabellänge.

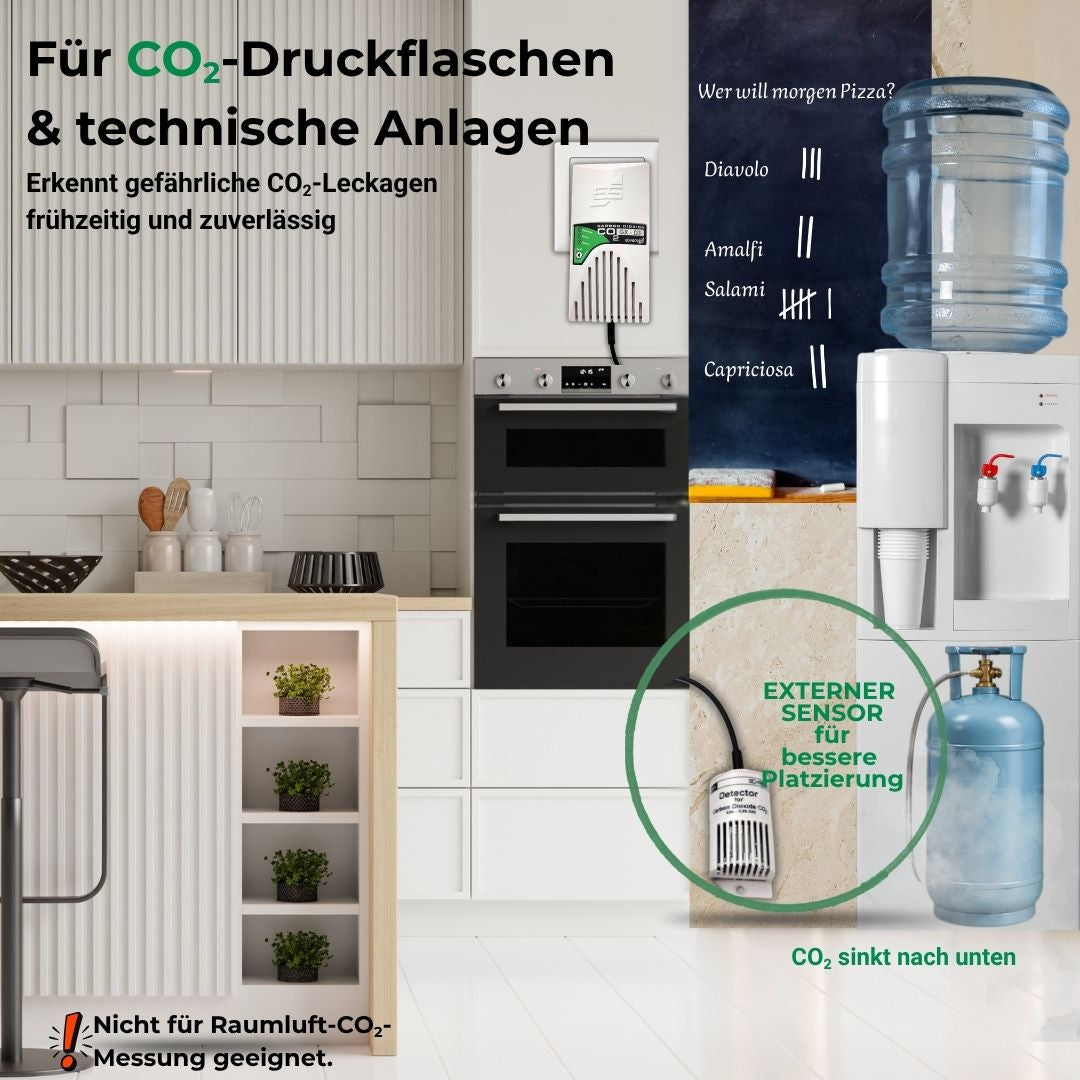

4. Für welche Anwendungen eignet sich der GX-D3?
Der GX-D3 eignet sich zur Überwachung von Kohlendioxid (CO₂) in Innenräumen und technischen Anlagen, beispielsweise bei Getränkeschankanlagen, Wassersprudlern, in geeigneten Kühl- und Technikräumen sowie bei Trockeneisanwendungen. Auch für Gewächshäuser ist die aktuelle Geräteversion geeignet, sofern die zulässigen Umgebungsbedingungen eingehalten werden.

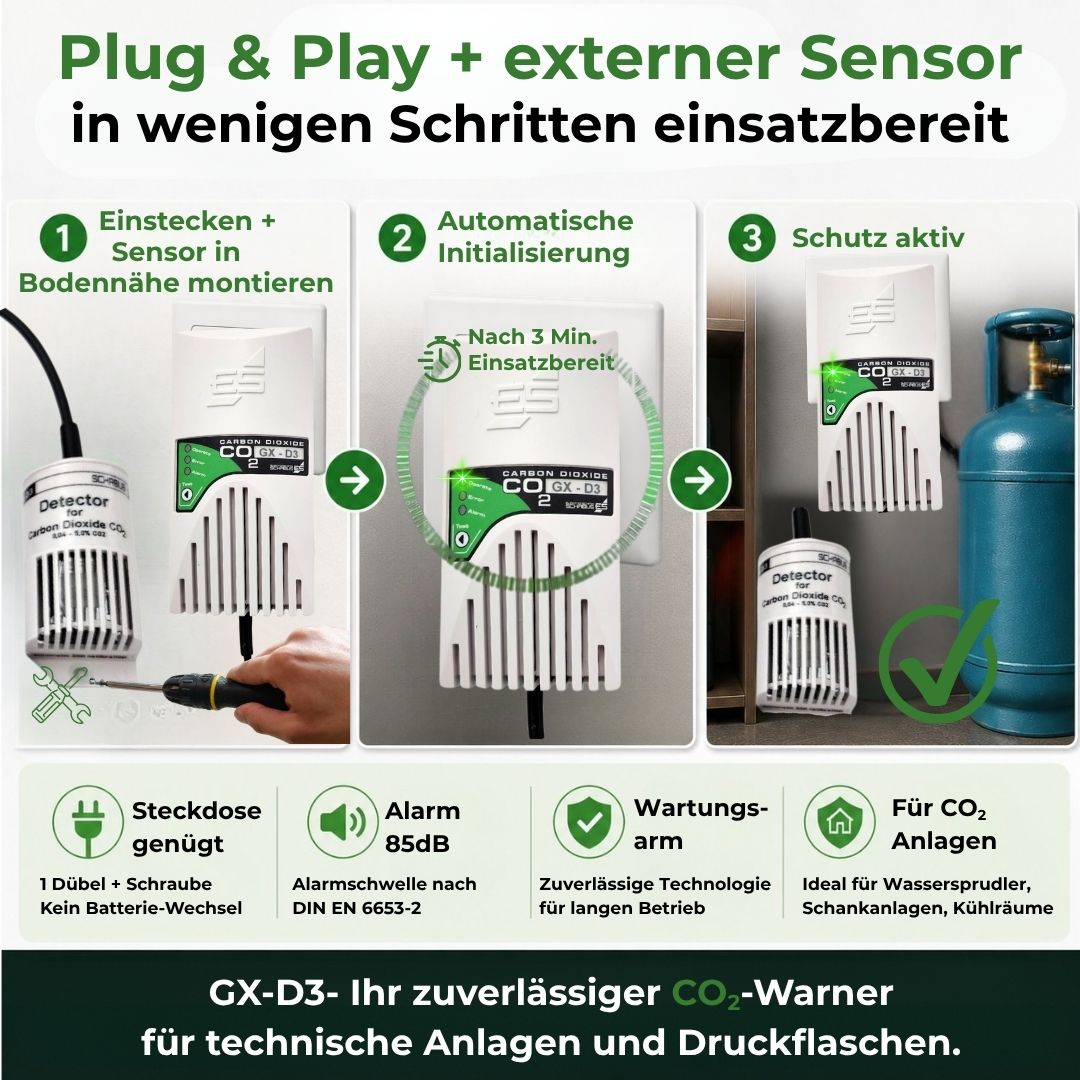

5. Wie wird der externe Sensor angeschlossen?
Der externe Sensor wird über seinen RJ-Stecker mit der vorgesehenen Anschlussbuchse am GX-D3 verbunden. Anschließend wird der Sensor an der gewünschten Messstelle befestigt und das Warngerät in eine geeignete 230-V-Schuko-Steckdose gesteckt. Eine aufwendige elektrische Installation ist nicht erforderlich.
6. Ab welcher CO₂-Konzentration löst der GX-D3 Alarm aus?
Der GX-D3 verfügt über zwei Alarmstufen:
- Voralarm ab 1,5 Vol.-% CO₂ (15.000 ppm): Die rote Alarmanzeige leuchtet und ein akustischer Doppelton ertönt.
- Hauptalarm ab 3,0 Vol.-% CO₂ (30.000 ppm): Die rote Alarmanzeige blinkt und ein lautes akustisches Intervallsignal ertönt.
Die aktuelle CO₂-Konzentration wird auf dem Display in Prozent angezeigt.
7. Wie lange dauert es, bis der GX-D3 betriebsbereit ist?
Nach dem Einstecken in die Steckdose führt das Gerät zunächst einen kurzen LED-Selbsttest durch. Anschließend beginnt eine Aufheizphase von etwa drei Minuten. Währenddessen blinkt die grüne Betriebsanzeige. Sobald sie dauerhaft leuchtet und das Display den aktuellen CO₂-Wert anzeigt, ist der GX-D3 messbereit.
8. Wie kann ich überprüfen, ob der externe CO₂-Sensor funktioniert?
Drücken Sie zunächst die Testtaste am Warngerät. Dadurch werden die LED-Anzeigen und der akustische Signalgeber überprüft. Um zusätzlich die Sensorfunktion zu prüfen, pusten Sie kurz Atemluft in Richtung der Lufteinlassöffnungen des externen Sensors. Steigt der angezeigte CO₂-Wert, reagiert der Sensor auf die veränderte Kohlendioxidkonzentration.
9. Muss der externe CO₂-Sensor regelmäßig kalibriert werden?
Nein. Der GX-D3 verwendet einen wartungsfreien NDIR-Sensor mit automatischer Kalibrierung im Abstand von sieben Tagen. Damit die Kalibrierung zuverlässig funktioniert, benötigt der Sensor regelmäßig Frischluft. Sorgen Sie deshalb möglichst täglich für mindestens 30 Minuten ausreichende Belüftung.
10. Was bedeutet es, wenn die gelbe Fehler-LED blinkt?
Blinkt die gelbe Fehleranzeige und ertönt etwa alle 30 Sekunden ein Signalton, liegt möglicherweise eine Sensor- oder Gerätestörung vor. Überprüfen Sie zunächst die Steckverbindung des externen Sensors. Trennen Sie anschließend das Gerät kurz vom Stromnetz und nehmen Sie es erneut in Betrieb. Bleibt die Störung bestehen, wenden Sie sich bitte an den technischen Support von Elektrotechnik Schabus.
11. Wie lange ist die Lebensdauer des externen CO₂-Sensors?
Der NDIR-Sensor besitzt eine erwartete Lebensdauer von etwa zehn Jahren. Er ist wartungsfrei und muss nicht manuell kalibriert werden. Eine regelmäßige Frischluftzufuhr und saubere Sensoröffnungen unterstützen die langfristige Funktionsfähigkeit.
12. Was muss ich tun, wenn der GX-D3 CO₂-Alarm auslöst?
Warnen Sie anwesende Personen und verlassen Sie den gefährdeten Bereich. Sorgen Sie nur dann für Frischluft und unterbrechen Sie die CO₂-Zufuhr, wenn dies gefahrlos möglich ist. Betreten Sie den Gefahrenbereich erst wieder, wenn keine Gefährdung mehr besteht. Lassen Sie die Ursache des CO₂-Austritts durch qualifiziertes Fachpersonal überprüfen.
