نظام التحكم اللاسلكي في عادم الهواء FDS 216

• Betriebsanleitung
• CE-Erklärung

🔧 تكنولوجيا & وظيفة

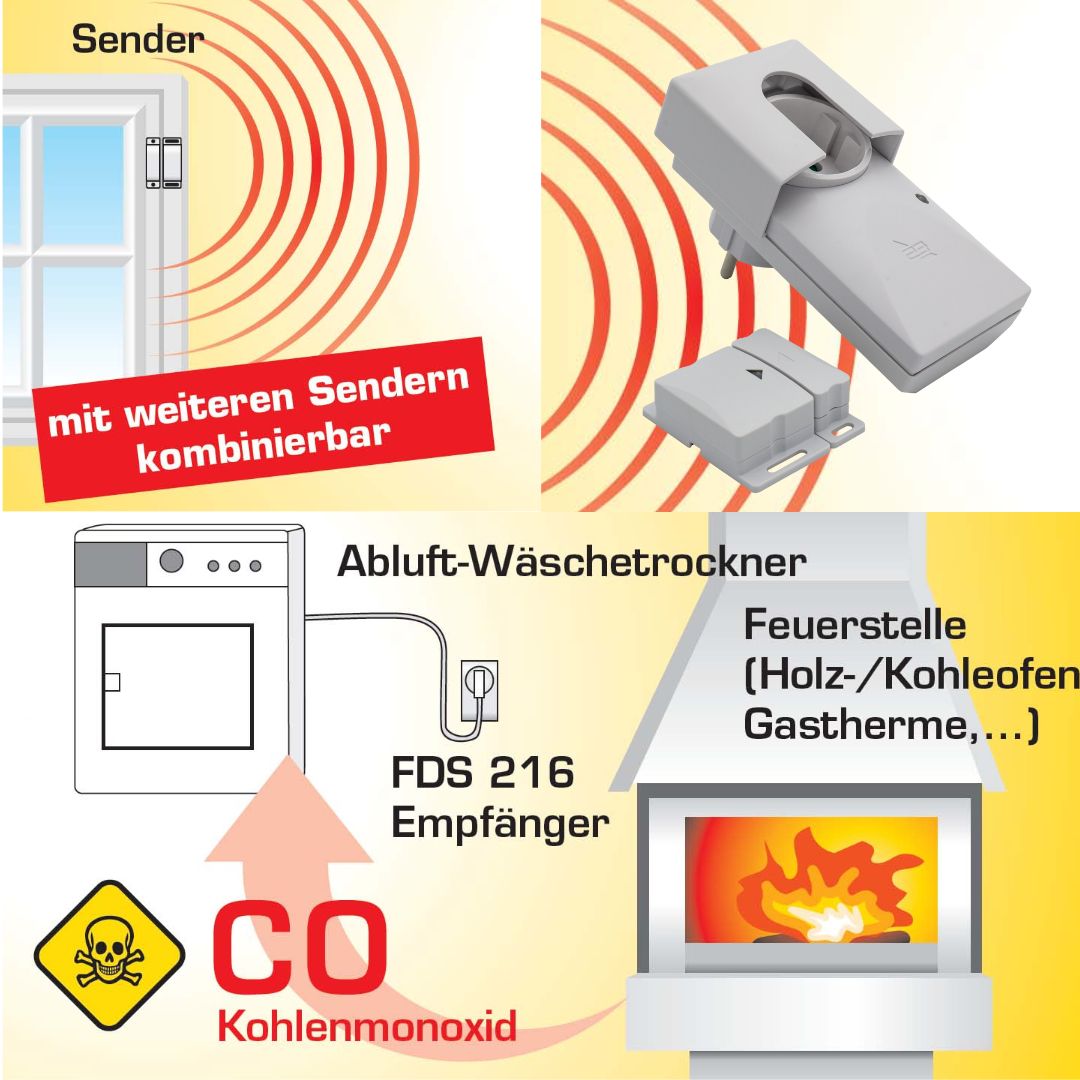

كيف يعمل FDS 216 SET بالضبط؟ تضمن مجموعة FDS 216 تزويد نظام العادم الخاص بك (مثل المجفف) بالطاقة فقط عندما تكون النافذة مفتوحة. يكتشف جهاز إرسال لاسلكي يعمل بالبطارية موضع النافذة ويرسل الإشارة إلى جهاز الاستقبال الإضافي، الذي يطلق الطاقة لجهاز هواء العادم.

تقوم مجموعة FDS 216 بإيقاف تشغيل مصدر الطاقة تمامًا، d.hسيتم أيضًا إيقاف تشغيل الإضاءة أو الوظائف الأخرى لنظام العادم لديك.

ماذا يحدث إذا تم إغلاق النافذة أثناء تشغيل نظام العادم؟ ثم يقوم جهاز الاستقبال تلقائيًا بمقاطعة مصدر الطاقة - ويتم إيقاف تشغيل نظام العادم. وهذا يحمي من الضغط السلبي الخطير ويمنع التدفق العكسي للغازات السامة.

هل يمكن استخدام النظام أيضًا مع نوافذ متعددة؟ نعم. بالنسبة لرابط OR (واحد على الأقل من نافذتين مفتوحتين)، يمكن دمج جهاز إرسال إضافي، والذي يجب ترميزه بشكل مناسب بواسطة Elektrotechnik-Schabus.

ما هو طول نطاق الراديو بين المرسل والمستقبل؟ في المجال المفتوح يصل المدى إلى 20 مترًا. في الداخل يمكن تقليله عن طريق الجدران أو الأسقف أو مصادر التداخل الأخرى.

كم تدوم البطارية في جهاز الإرسال؟ تدوم بطارية الخلية الزرية ذات العلامة التجارية المضمنة (CR2032) لمدة تصل إلى عامين في ظل ظروف التشغيل العادية، وذلك حسب تكرار الاستخدام. D.hفي حالة إمالة النافذة، يقوم جهاز الإرسال بإرسال إشارات بشكل مستمر ويتم تفريغ البطارية، حتى لو لم يتم استخدام نظام العادم.z.B(التهوية في الصيف)

هل هناك تداخل لاسلكي أو بطارية فارغة معروضة؟ نعم. يشير جهاز الإرسال إلى وجود بطارية ضعيفة باستخدام مؤشر LED أحمر وامض. في حالة عدم وجود إشارة راديو، يتم إيقاف تشغيل جهاز الاستقبال تلقائيًا بحيث يتوقف نظام العادم عن العمل - لأسباب تتعلق بالسلامة.

هل العملية اللاسلكية خالية من التداخل ولا تحتاج إلى موافقة؟ نعم. يعمل النظام على تردد معتمد قانونًا في نطاق ISM ولا يحتاج إلى ترخيص للاستخدام الخاص والتجاري.

🛠️ تثبيت & التوافق

هل يناسب FDS 216 SET أي نظام عادم؟ نعم - إنه مناسب لجميع الأجهزة التي يتم تشغيلها بواسطة قابس التيار الكهربائي. يتم توصيل نظام العادم ببساطة بالمقبس عبر قابس المحول (المستقبل).

هل يمكنني إخفاء قابس المحول خلف الأثاث أو الخزائن المدمجة؟ نعم، طالما لا توجد أغطية أو دروع معدنية صلبة تعيق اتصال الراديو. تأكد من وجود اتصال لاسلكي جيد بجهاز الإرسال.

كيف يتم توصيل جهاز الإرسال بالنافذة؟ يتم تثبيت جهاز الإرسال والمغناطيس مباشرة على إطار النافذة والوشاح باستخدام البراغي المتضمنة. تساعد لوحات الفاصل المضمنة في تعديل الارتفاع. يجب أن تكون المسافة بين جهاز الإرسال والمغناطيس 5 مم كحد أقصى (المثالي: 1-2 مم).

هل يمكنني تركيب النظام بنفسي أم أحتاج إلى كهربائي؟ من السهل تجميع جهاز الإرسال بنفسك. يتم توصيل جهاز الاستقبال بالمقبس دون الحاجة إلى أي تركيب كهربائي - ولا يحتاج إلى كهربائي.

هل FDS 216 متوافق مع المجففات أو المواقد ذات التهوية؟ تم تصميم FDS 216 SET لأنظمة العادم. تتوفر أنظمة خاصة مثل للاستخدام مع المواقد أو المواقد باقات الراحة من Elektrotechnik-Schabus ضروري.

ما هو الفرق بين أجهزة الاستقبال المدمجة والمكونات الإضافية؟ جهاز استقبال مدمج يتم دمجه بشكل دائم في مصدر الطاقة لغطاء الشفاط.z.B. FDS 100) جهاز استقبال متوسط يصبح ببساطة موصول بين المقبس وغطاء محرك السيارة - بدون كابلات على الإطلاق. (z.B. FDS 200)

🔋 كيف أقوم بتغيير البطارية في جهاز إرسال الاتصال بالنافذة؟

1. Deckel entfernen:
   Drücken Sie den Deckel rechts und links auf Höhe der LED leicht zusammen und ziehen Sie ihn nach oben ab.
2. Alte Batterie entfernen:
   Legen Sie den Sender so, dass sich die Antenne (schwarzes Kabel) rechts unten befindet. Führen Sie den Schraubendreher senkrecht in den Hohlraum zwischen Batterie und Halter und hebeln Sie vorsichtig nach oben.
3. Neue Batterie einsetzen:
   Einfach von oben in den Halter drücken. ➤ Auch hier: CR2032, Polung beachten!

❗ نصيحة: ينقر جهاز الاستقبال - غطاء العادم لا يستجيب؟

إذا كان جهاز الإرسال مزودًا ببطارية جديدة (يضيء مؤشر LED باللون الأخضر)، لكن الغطاء لا يزال لا يستجيب ويقوم جهاز الاستقبال فقط "بالنقر":

👉 قم بإيقاف تشغيل مصهر غطاء الشفاط لفترة وجيزة ثم قم بتشغيله مرة أخرى. غالبًا ما يعمل هذا بمثابة إعادة تعيين – على غرار جهاز الكمبيوتر.

❗ بعد تغيير البطارية، لم يعد غطاء العادم يعمل - ماذا علي أن أفعل؟

• Polung prüfen:
  Ist die Knopfzelle richtig herum (Schrift nach oben) eingelegt?
• Neu synchronisieren:
  Fenster schließen → warten → öffnen → warten → schließen → erneut öffnen.
  So erkennen sich Sender und Empfänger wieder – und das System funktioniert wie gewohnt.

➕ الإضافات & المتغيرات

كيف يمكنني مراقبة نافذتين؟ (أو الرابط) يكفي وجود جهاز إرسال إضافي لرابط OR (المادة FDS 098 رقم 300098). يجب أن تكون إحدى النافذتين مفتوحتين على الأقل حتى يعمل نظام العادم. يجب ترميز جهاز الإرسال الإضافي على نفس التردد اللاسلكي عند الطلب من Elektrotechnik-Schabus، ولهذا السبب نحتاج إلى الرقم التسلسلي لـ FDS 200 SET عند الطلب.

كيف يعمل التوسيع مع جهاز الإرسال الإضافي FDS 098 (المادة 300098)؟ يتم تثبيت جهاز الإرسال الإضافي على النافذة مثل الأول ويتم ضبطه على نفس الترميز مباشرة بواسطة Elektrotechnik-Schabus، وهو أمر ممكن باستخدام الرقم التسلسلي للمجموعة الرئيسية. يعمل كلا المرسلين بالتوازي.

🧾 قانوني & حماية

لماذا يعتبر التحكم في هواء العادم مطلوبًا بموجب القانون لأنظمة هواء العادم؟ إذا تم تشغيل أنظمة هواء العادم في غرف بها مدافئ، فقد ينشأ ضغط سلبي - وقد يؤدي ذلك إلى عودة غازات العادم السامة (مثل أول أكسيد الكربون). التحكم في هواء العادم يمنع ذلك وهو إلزامي في هذه الحالات. راجع قانون الموقد (§4 Abs. 2 FeuVo)

هل تفي FDS 216 SET باللوائح الخاصة بأنظمة العادم مع المواقد؟ نعم. تم اختبار FDS 216 SET بواسطة TÜV (بدون شهادة DIBt)

🛒 شراء & خدمة

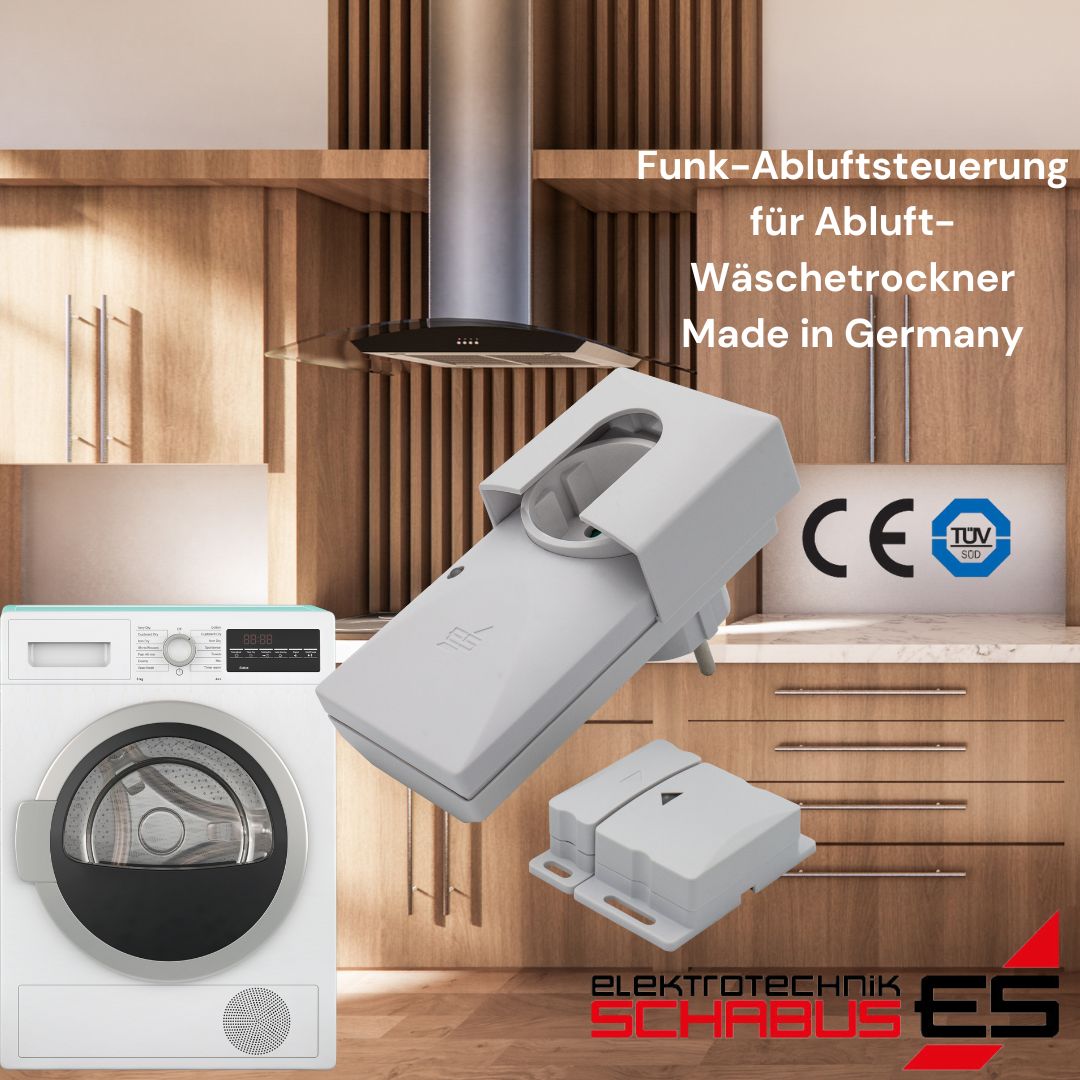

ما هي المكونات المضمنة في مجموعة FDS 216؟ جهاز إرسال نافذة يعمل بالبطارية (مفتاح اتصال النافذة، مفتاح مغناطيسي)، وجهاز استقبال قابس المحول بالإضافة إلى مواد التثبيت والتعليمات.

هل هناك قطع غيار (مثل جهاز الإرسال والبطارية وجهاز الاستقبال)؟ نعم. جهاز الإرسال (FDS 098 البند 300098)، والبطاريات (CR2032) (البند 200764) وغيرها من الملحقات متوفرة بشكل فردي. الرقم التسلسلي لجهازك الرئيسي مطلوب لأجهزة الإرسال البديلة.

ما هي مدة الضمان؟ تحصل على ضمان لمدة عامين على المنتج وفقًا للوائح القانونية.

من يمكنه مساعدتي في الأسئلة الفنية أو في حالة الضمان؟ الدعم الفني لدينا متاح لمساعدتك عبر الهاتف أو البريد الإلكتروني. يمكنك العثور على تفاصيل الاتصال على موقعنا.

معلومات هامة للاتصال والتشغيل

* العوائق، خاصة المعادن، تقلل في بعض الأحيان من النطاق بشكل ملحوظ مقارنة بالمساحة المفتوحة. النطاق الفعلي يعتمد دائمًا على التثبيت المعني. إذا كانت هناك انقطاعات متكررة في التشغيل، على الرغم من وجود بطارية جديدة، فغالبًا ما يكون السبب هو ضعف اتصال الراديو. بالكاد تلعب المسافة بين المرسل والمستقبل دورًا. احتفظ بجهاز الاستقبال على بعد 20 سم على الأقل من أقرب سطح معدني. كما توفر الألواح الزجاجية السميكة، ومواقد السيراميك، وخزائن المطبخ مع القدور والمقالي، وكذلك الجدران والأسقف، حماية ممتازة من موجات الراديو وتعطيل التشغيل الموثوق. للحصول على اتصال جيد، عند التثبيت، قم بتوجيه جهاز الاستقبال بحيث "ينظر" مؤشر LED الخاص به نحو جهاز الإرسال.

تعليمات استبدال البطارية

مستشعر الاتصال بالنافذة متطابق في البناء
