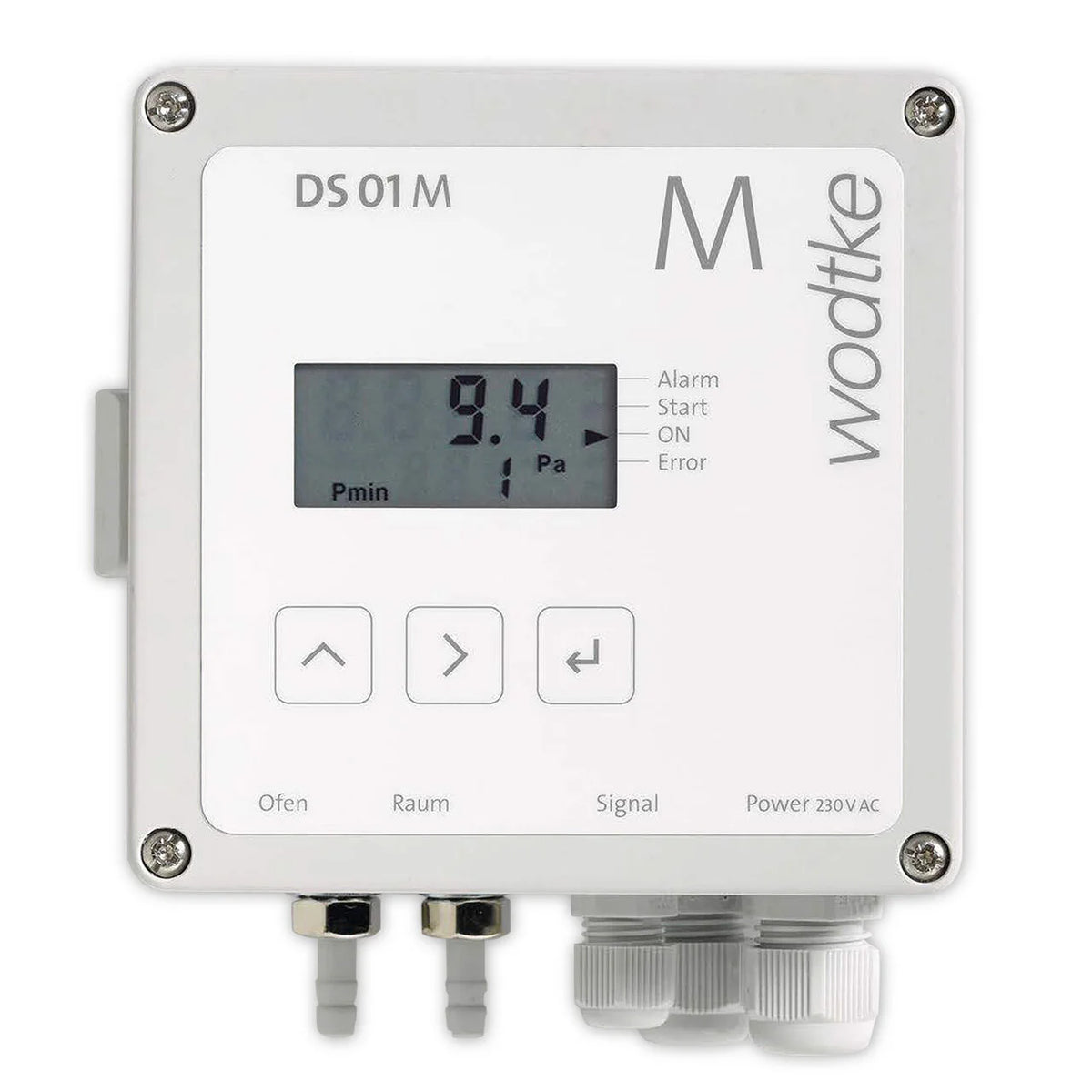

وحدة التحكم في الضغط التفاضلي DS01 M
وحدة التحكم في الضغط التفاضلي DS01 MAbmessungen Differenzdruck-Controller Steuergerät

وحدة التحكم في الضغط التفاضلي DS01 M

Sicherheitseinrichtung für den gleichzeitigen Betrieb raumluftabhängiger Feuerstätten und Lüftungsanlagen
  • schützt vor Eindringen von Rauchgasen und Kohlendioxid durch den zweiten Pellet-Primärofen oder die zweite Feuerstätte in die Raumluft
  • Ermöglicht Mehrfachbelegung eines Schornsteins mit zwei wodtke Pellet Primäröfen oder eines wodtke Pellet Primärofens zusammen mit einer handelsüblichen geschlossen zu betreibenden Feuerstätte für feste Brennstoffe ohne Gebläse
  • Zur gegenseitigen sicherheitstechnischen Überwachung bei Gemischt und Mehrfachbelegung des Schornsteins
  • Ideal für den Einsatz von Feuerstätten mit festen Brennstoffe in Niedrigenergie- oder Passivhäusern mit wodthe Pellet-Primäröfen
  • nicht geeignet für offene Kamine oder offene Betriebsweise
  • Relais Schaltausgang 2 A (Wechsel-Kontakt)
  • TÜV-geprüft
  • Allgemeine bauaufsichtliche Zulassung Z-43.13-302
🧹 Vom Schornsteinfeger gefordert? Wer eine raumluftabhängige Feuerstätte zusammen mit einer Lüftungsanlage betreibt, braucht eine geprüfte Sicherheitseinrichtung nach Feuerungsverordnung – der DS01 M überwacht den Unterdruck und erfüllt genau diese Aufgabe.
1.850,00 €inkl. MwSt. zzgl. Versand
Auf Lager · Lieferzeit 4–5 Werktage mit DHL
Art.-Nr.: 21100EAN: 4044764003682
PayPal Klarna Mastercard Visa Google Pay Apple Pay Shop Pay
Versandkostenfreiab 100 €
5 JahreGarantie ›
14 TageWiderrufsrecht
نطاق التسليم
  • وحدة التحكم DS01M
  • تعليمات التشغيل والتجميع التفصيلية
تأكد من طلب أي ملحقات ضرورية !
وحدة التحكم في الضغط التفاضلي DS01 M عبارة عن جهاز أمان يتيح التشغيل المتزامن لمدافئ الهواء الداخلي للوقود الصلب مع مواقد حبيبات الخشب الأساسية معًا على مدخنة واحدة (غير مناسبة للمدافئ المفتوحة أو التشغيل المفتوح). يُراقَب الضغط السالب في وصلة المدخنة مقارنةً بالغرفة المحيطة (غرفة التركيب أو وصلة الهواء) باستمرار أثناء تشغيل الموقد. هذا يمنع تكوّن الضغط السالب في وصلة غرفة التركيب/وصلة الهواء، مما يمنع تسرب كميات خطيرة من غازات الاحتراق عبر المدفأة إلى غرفة التركيب. يمنع منطق التقييم المتكامل الاستجابات المفرطة الحساسية لتقلبات ضغط الرياح أو أثناء تشغيل المدفأة على البارد. كما يُجرى فحص معقولية. إذا أوقف مفتاح ضغط الهواء الموقد الرئيسي المتصل بمروحة، فيجب توفير هواء نقي كافٍ لإعادة تشغيله. يسمح بالاستخدام المتعدد لمدخنة واحدة مع موقدين أساسيين للحبيبات الخشبية من نوع wodtke أو موقد أساسي واحد للحبيبات الخشبية من نوع wodtke مع مدفأة مغلقة قياسية للوقود الصلب بدون مروحة.
يوفر محول قياس الضغط (1) ومحول قياس درجة الحرارة (2) البيانات اللازمة لتشغيل جهاز السلامة الإلكتروني هذا في المباني ذات التهوية المنزلية المُتحكم بها. يضمن محول التوصيل (3)، المتوفر باللون الأسود أو الرمادي الفضي، مظهرًا جذابًا بمجرد تحريكه فوق أنبوب المداخن. يتوافق المحول مع أنابيب المداخن التي يبلغ قطرها 130 أو 150 مم.
  • إضافات مفيدة
    • صناديق التثبيت على الحائط21005 أو 21015
    • الوريدات لأنبوب الموقد: أسود 21009 ، 21011 أو رمادي فضي 21010 ، 21012
رقم النفايات الإلكترونية: DE91394868
  • Steuergerät DS01M
  • ausführliche Betriebs- und Montageanleitung
Betriebsspannung230 فولت تيار متردد/50 هرتز
Schaltleistungالأعلى. 2 أ | 250 فولت ~ أو 50 فولت ≈
Leistungsaufnahmeالأعلى. 3 فا
SchutzartIP54
Betriebstemperatur0 درجة مئوية/+60 درجة مئوية
Abmessungen (H×B×T)

وحدة تحكم 120x120x75 ملم

Zulassungديبت Z-85.1-2
TÜV-geprüftتم اختباره بواسطة TÜV
WEEE-Reg.-Nr.DE91394868

Nennmessbereich:

  • -50 bis +50 Pa
