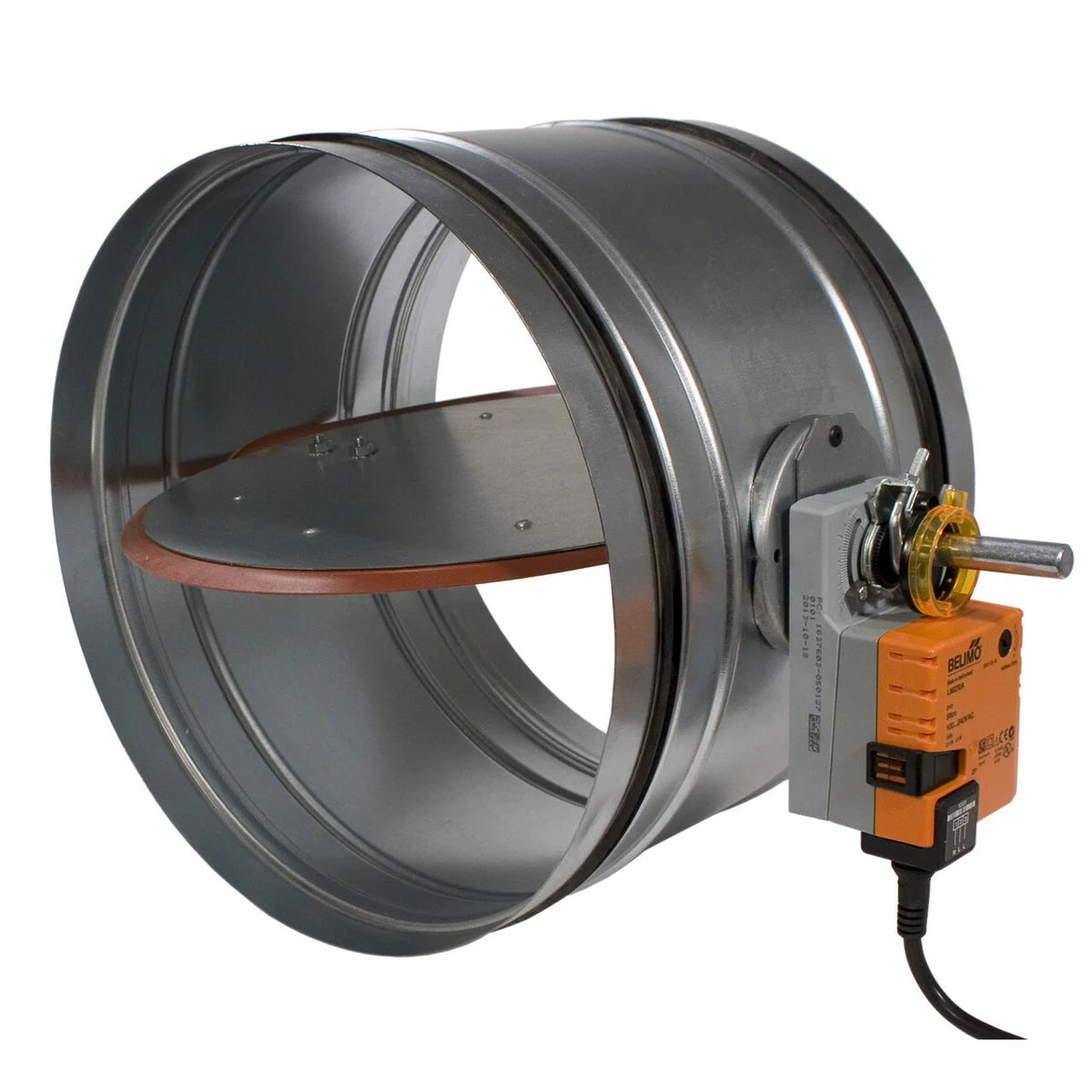

Luftdichte Zuluftklappe mit Belimo-Servomotor
Luftdichte Zuluftklappe mit Belimo-ServomotorLuftdichte Zuluftklappe mit Belimo-ServomotorZuluftklappe Luftdicht EinsatzbeispieleAbmessungen der Belimo Zuluftklappe für kontrollierte ZuluftsystemeLuftdichte Zuluftklappe mit Belimo-ServomotorLuftdichte Zuluftklappe mit Belimo-Servomotor

Luftdichte Zuluftklappe mit Belimo-Servomotor – TÜV-geprüft

EPDM-gedichtete Zuluftklappe nach DIN 1946-4 für Lüftungs- und Abluftsysteme, bis 1000 Pa.
  • ✓TÜV-geprüft nach DIN 1946-4 – luftdicht bis 1000 Pa
  • ✓Belimo-Servomotor – langsames, kontrolliertes Schließen (~150 s)
  • ✓Hochwertige EPDM-Dichtung – alterungs- & chemikalienbeständig, langlebig
  • ✓Flexible Ansteuerung – z. B. über KZS 200, Lichtschalter oder Taster
269,00 €inkl. MwSt. zzgl. Versand
Auf Lager · Lieferzeit 4–5 Werktage mit DHL
PayPal Klarna Mastercard Visa Google Pay Apple Pay Shop Pay
Versandkostenfreiab 100 €
5 JahreGarantie ›
TÜV-geprüftDIN 1946-4

🌬️ Luftdichte Zuluftklappe mit Belimo-Servomotor

Die elektrische Zuluftklappe mit Belimo-Servomotor sorgt dank ihrer hochwertigen EPDM-Dichtung für eine besonders luftdichte Absperrung gemäß DIN 1946-4. Sie ist TÜV-geprüft und für Betriebsdrücke bis 1000 Pa ausgelegt.

Ideal für Lüftungsanlagen, Abluftsysteme sowie anspruchsvolle Anwendungen in Wohn- und Gewerbegebäuden.

⚙️ Präzise und langlebige Antriebstechnik

Der leistungsstarke Belimo-Kondensatormotor bewegt die Klappe langsam und kontrolliert innerhalb von ca. 150 Sekunden.

Durch das hohe Drehmoment wird die EPDM-Dichtung gleichmäßig gegen das verzinkte Stahlrohr gepresst. Dadurch werden eine hohe Dichtigkeit sowie eine lange Lebensdauer erreicht.

Bei Erreichen der Endposition schaltet der Motor automatisch ab und gewährleistet so einen wartungsarmen und zuverlässigen Betrieb.

🔌 Flexible Ansteuerung

Die elektrische Zuluftklappe kann flexibel angesteuert werden, beispielsweise über

  • die SCHABUS Kabel-Zuluftsteuerung KZS 200
  • einen Lichtschalter
  • eine selbstrückstellende Drucktaste direkt am Motor

Beim manuellen Betrieb wird das Getriebe automatisch ausgekuppelt, solange der Taster betätigt wird.

🛡️ Hochwertige EPDM-Dichtung

Die integrierte EPDM-Dichtung ist

  • alterungsbeständig
  • widerstandsfähig gegenüber schwach aggressiven Dämpfen
  • chemikalienbeständig
  • dauerhaft elastisch

Dadurch eignet sich die Klappe besonders für langlebige Lüftungslösungen mit hohen Anforderungen an die Dichtigkeit.

✅ Einsatzbereiche

  • Lüftungsanlagen
  • Klimaanlagen
  • kontrollierte Frischluftzufuhr
  • Verbrennungsluftversorgung
  • Kombination mit der SCHABUS Kabel-Zuluftsteuerung KZS 200
  • elektrische Zuluftklappe 100 | 150 | 200 mm ⌀
  • Betriebsanleitung
Betriebsspannung100-240 Volt AC / 50-60 Hz
Leistungsaufnahme1,5 W, 3,5 VA
SchutzartIP 54
Abmessungen (H×B×T)
  • Ø 100–150 mm: 200 mm Länge
  • Ø 200 mm: 220 mm Länge


Anschlussleitung1 Meter, 3×0,75 mm²
WEEE-Reg.-Nr.DE91394868
  • ✓ Versand mit DHL – Lieferzeit 4–5 Werktage
  • ✓ 14 Tage Rückgaberecht
  • ✓ Reparatur & Ersatzteile direkt vom Hersteller
  • ✓ Kauf auf Rechnung möglich

Warum direkt beim Hersteller kaufen?

Zugelassen & anerkannt

Keine No-Name-Ware: Unsere Geräte sind geprüft, zugelassen und werden vom Fachhandwerk anerkannt.

Sofort einsatzbereit

Empfänger, Sender, Magnet, Batterie & Montagematerial – alles dabei, nichts nachzukaufen.

Reparatur & Ersatzteile

Reparatur und Ersatzteile direkt vom Hersteller – auch über die gesetzliche Gewährleistung hinaus.

Häufig zusammen gekauft

Kunden kauften auch

Alle ansehen →
Familienunternehmen aus Oberbayern

Sicherheit „Made in Germany“ – seit 1992

Wir entwickeln und fertigen zuverlässige Mess- und Meldesysteme selbst – vom ersten Prototyp bis zum Reparaturservice, alles aus einer Hand. Unsere Produkte schützen Leben und schaffen Vertrauen.

  • Zugelassen, nicht nur billig – DIBt-geprüft & anerkannt
  • Das komplette System aus einer Hand, sofort einsatzbereit
  • Service, Ersatzteile & Reparatur direkt aus Bayern
1992
gegründet
30+
Jahre Erfahrung
30.000
zufriedene Kunden
DIBt
zugelassen & TÜV
Wolfgang & Petra Schabus
Das Team von Elektrotechnik Schabus in Oberbayern
Was Kunden sagen

Darauf verlassen sich unsere Kunden

Customer Reviews

Be the first to write a review
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
Häufige Fragen

Gut zu wissen

💡 Allgemeines zur Funktion

Wie funktioniert die elektrische Zuluftklappe?
Die Klappe wird über Netzspannung angesteuert und öffnet bzw. schließt mithilfe eines Kondensatormotors. Dieser drückt die Dichtung beim Schließen kraftvoll gegen das Rohr, um eine luftdichte Verbindung herzustellen. Der Motor stoppt automatisch am Endanschlag.

Wie lange dauert das Öffnen oder Schließen der Klappe?
Der Vorgang dauert ca. 150 Sekunden – langsam, aber kraftvoll, um die Dichtung optimal zu pressen und zu schonen.

⚙️ Ansteuerung und Steuerungsmöglichkeiten

Wie wird die Zuluftklappe angesteuert?
Über Netzspannung (3×0,75 mm²). Die Ansteuerung kann z. B. durch die SCHABUS Zuluftsteuerung KZS 200, einen Lichtschalter oder eine selbstrückstellende Drucktaste erfolgen.

Kann ich die Klappe manuell bedienen?
Ja, mit einer selbstrückstellenden Drucktaste direkt am Motor. Während des Tastendrucks wird das Getriebe ausgerastet und die Klappe kann manuell bewegt werden.

Ist eine automatische Steuerung möglich?
Ja, idealerweise über die Schabus Zuluftsteuerung KZS 200, die automatisch bei Betrieb einer Dunstabzugshaube oder eines Lüfters für Frischluft sorgt.

🛠️ Einbau und Montage

Kann die Zuluftklappe eingemauert werden?
Nein. Diese Zuluftklappen sind nicht für den Einbau in Mauerwerk geeignet. Verwenden Sie stattdessen passende Rohrstücke mit Abschlussflansch, auf die die Klappe aufgesteckt werden kann. Achten Sie außerdem darauf, dass elektrische Geräte jederzeit zugänglich und austauschbar bleiben.

In welcher Lage darf die Klappe montiert werden?
Die Montage ist waagerecht oder senkrecht möglich, solange der Motor nicht nach unten zeigt und die Klappe frei öffnen kann.

Wie groß ist der Anschlussdurchmesser?
Die Klappe hat einen Durchmesser von 100 mm – passend für Standard-Lüftungsrohre mit gleichem Maß.

🔧 Betrieb und Wartung

Muss die Klappe gewartet werden?
Nein, der Motor ist wartungsfrei. Achten Sie jedoch auf eine saubere Dichtfläche und gelegentliche Sichtkontrolle auf Verschmutzungen.

Was passiert bei Stromausfall?
Die Klappe bleibt in ihrer aktuellen Position stehen. Sie fährt nicht automatisch in eine Sicherheitsstellung zurück.

🧪 Material und Beständigkeit

Woraus besteht die Dichtung?
Aus hochwertigem, alterungsbeständigem EPDM – beständig gegen schwach aggressive Dämpfe und Chemikalien.

Ist die Zuluftklappe TÜV-geprüft?
Ja, sie erfüllt die Anforderungen der DIN 1946 Teil 4 und ist TÜV-geprüft für einen Druck bis 1000 Pa.
