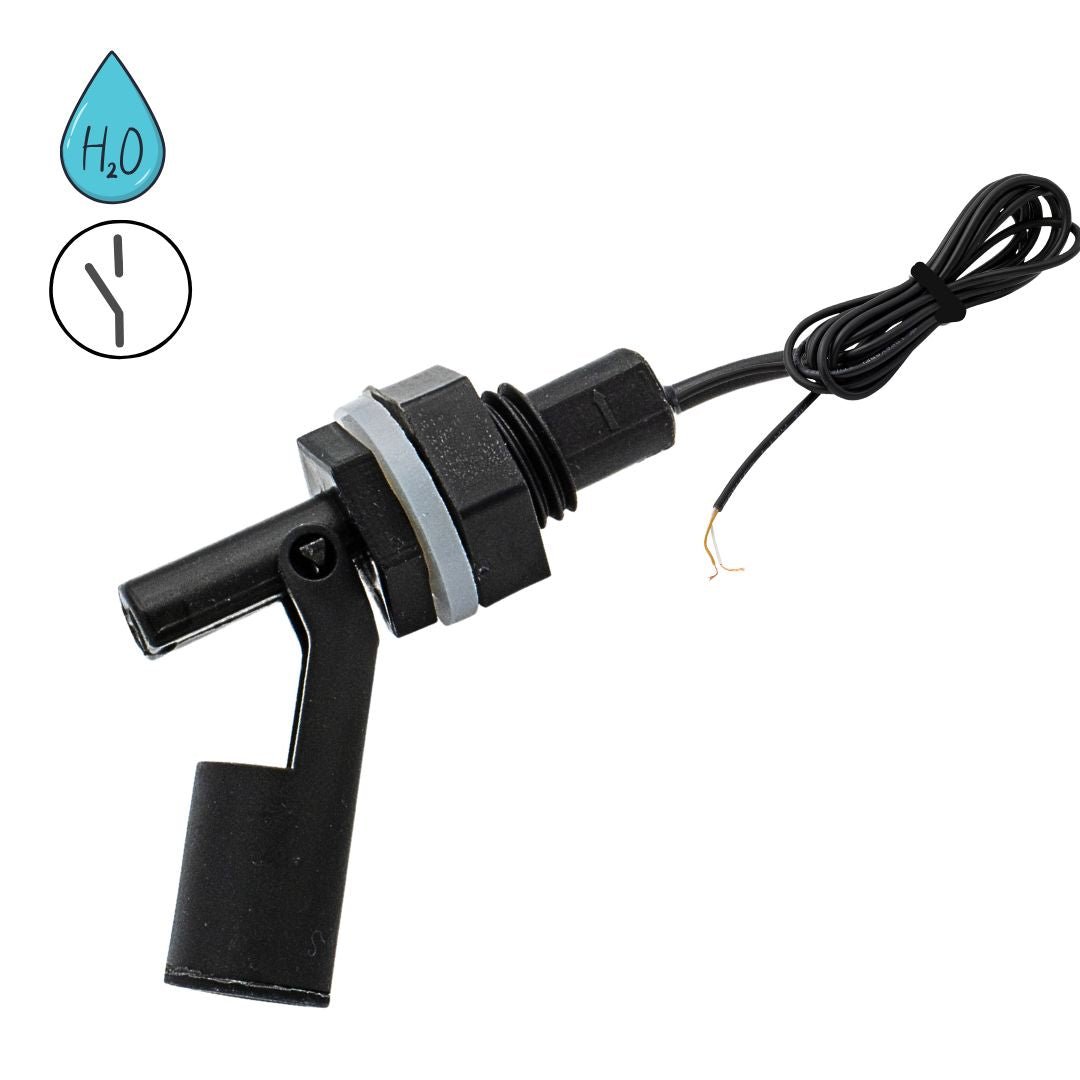

SHT 5018 – Klappschwimmerschalter für den seitlichen Einbau
Der SHT 5018 überwacht Flüssigkeitsstände in Tanks, Zisternen, Schächten und anderen Behältern. Er ist als Zubehör für die SCHABUS-Wassermelder SHT 5000, SHT 5001 und SHT 5002 vorgesehen.
Der bewegliche Schwimmer klappt mit dem Flüssigkeitsstand nach oben oder unten und betätigt über einen Magneten den vergossenen Reedkontakt. Die Funktion ist unabhängig von der elektrischen Leitfähigkeit der Flüssigkeit.
Seitlich montieren und Schaltfunktion wählen
Der Schalter wird horizontal in die Behälterwand eingesetzt. Verwenden Sie die vorgesehene Dichtung und Befestigungsmutter. Öffnung und Dichtfläche müssen zur freigegebenen Maßzeichnung passen. Der bewegliche Teil muss ungehindert auf- und abklappen können.
Die Einbaurichtung bestimmt die Schaltfunktion. Durch Drehen des gesamten Schalters um 180° um seine horizontale Längsachse lässt sich zwischen Öffner- und Schließerfunktion wechseln:
• Schließerfunktion: Der Kontakt schließt bei steigendem Pegel.
• Öffnerfunktion: Der Kontakt öffnet bei steigendem Pegel.
Schalten Sie die Anlage vor einer Änderung frei. Prüfen Sie anschließend die Dichtheit, beide Schaltzustände und die angeschlossene Melde- oder Steuerfunktion.
Material und Einsatzbedingungen
Das Kunststoffgehäuse besteht aus Polypropylen. Die Flüssigkeit muss eine Dichte von mindestens 0,7 g/cm³ besitzen. Prüfen Sie zusätzlich die Verträglichkeit aller benetzten Materialien mit dem vorgesehenen Medium und dessen Temperatur.
Der Funktionsbereich beträgt −20 bis maximal +80 °C. Ablagerungen oder Fremdkörper dürfen die Bewegung des Schwimmers nicht behindern.
Anschluss und Leitung
Die fest angeschlossene LIYY-Leitung ist 2,5 m lang und besitzt zwei Adern mit jeweils 0,14 mm². Sie ist nur kurzzeitig wasserfest. Verbindungsstellen vor Feuchtigkeit schützen und Leitungen nicht parallel zu 230-V-Netzleitungen verlegen.
Verlängerungen müssen den Vorgaben des angeschlossenen Geräts entsprechen. Für die genannten SCHABUS-Wassermelder sind maximal 50 m Gesamtleitungslänge je Meldelinie vorgesehen, einschließlich der vorhandenen Anschlussleitung. Bei Parallelschaltung werden die Leitungslängen addiert.
Reedkontakte schützen
Die zulässigen Schaltwerte betragen 24 V AC beziehungsweise 60 V DC bei maximal 500 mA. Der SHT 5018 ist nicht für den direkten Anschluss an 230 V vorgesehen.
Induktive oder kapazitive Lasten können den Reedkontakt beschädigen. Ein direkter Anschluss solcher Lasten ohne geeignete Auslegung und Schutzbeschaltung ist zu vermeiden. Schutzbeschaltung und Lastgrenzen müssen zur konkreten Schaltung passen.
Eine Freilaufdiode kommt für geeignete Gleichstromlasten infrage; bei Wechselstrom ist eine passende andere Schutzbeschaltung erforderlich. Schutzbauteile erhöhen die zulässigen Schaltwerte nicht.
Pflege und Funktionsprüfung
Kontrollieren Sie regelmäßig Befestigung, Dichtung, Leitungen und freie Schwimmerbewegung. Entfernen Sie Ablagerungen vorsichtig mit einem weichen, feuchten Tuch. Keine lösemittelhaltigen Reiniger verwenden.
Prüfen Sie nach Reinigung oder Umbau das Schalten und Rückschalten sowie die vollständige Melde- oder Steuerfunktion.
Die verwendeten LIYY-Kabel sind nur kurzzeitig wasserfest und laut Hersteller flammwidrig, adhäsionsarm und selbstverlöschend.
Sie sind widerstandsfähig gegenüber Ölen, Fetten, Kühl- und Schmiermitteln, jedoch nicht für dauerhaften Wasserkontakt geeignet.
⚠️ Die LIYY-Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden, um Störungen und Sicherheitsrisiken zu vermeiden.
WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte zerstören und dadurch eine Fehlfunktion verursachen – im schlimmsten Fall mit Personen- oder Sachschäden als Folge.
Bitte beachten Sie deshalb:
Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)
Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS) oder lange Leitungen > 50 m
Zulässige Schaltleistung darf nicht überschritten werden
👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.
| Spannung | Widerstand | Kapazität | RC-Glied-Typ |
|---|---|---|---|
| AC 24 V | 100 Ω | 0,33 μF | A 3/24 |
Bei der Verwendung von Fremdnetzgeräten ist es notwendig, eine Freilaufdiode (z.B. 1N4148) parallel zum Relais oder Schütz zu schalten.
Die Funktion der Freilaufdiode besteht darin, Spannungsspitzen, die beim Abschalten des Relais entstehen, zu unterdrücken. Dadurch werden der Stromfluss und die Spannung minimiert, wodurch die empfindlichen Reed-Kontakte geschützt werden.
🔌 LIYY-Steuerleitung 2 × 0,14 mm² (Meterware)
Für fachgerechte Verlängerungen bis max. 50 m Gesamtleitungslänge je Meldelinie.
Nur dünne, ungeschirmte LIYY-Leitungen verwenden – größere Querschnitte können Fehlfunktionen verursachen.
| Schaltleistung | max. 24 V AC / 60 V DC/max. 500 mA |
| Schutzart | IP 68, Kabel nur kurzzeitig wasserfest |
| Betriebstemperatur | -20°C / +80°C max. |
| Abmessungen (H×B×T) | |
| Anschlussleitung | 2,5 m | 2×0,14mm² | schwarz |
| WEEE-Reg.-Nr. | DE91394868 |
