Art.-Nr. 300720
EAN 4044764004276
  • Bodensensor_300720_Hauptbild
  • Wassersensor SHT 5009 für weiche Böden mit Messingkontakten (CuZn), Ober- und Unterseite. Passiver Bodensensor zur Wassererkennung auf Parkett, Laminat, Linoleum und Teppich. Zubehör für die Wassermelder SHT 5000 und SHT 5001.
  • Anwendungsbeispiel des Wassersensors SHT 5009 auf einem Laminatboden vor einer Waschmaschine. Der Bodensensor erkennt austretendes Wasser frühzeitig und eignet sich für Wohnräume, Hauswirtschaftsräume, Küchen und Büros. Kompatibel mit den Wassermeldern SHT 5000 und SHT 5001.
  • Technische Übersicht des Wassersensors SHT 5009 für weiche Böden mit Abmessungen, Lieferumfang, technischen Daten und Funktionsprinzip. Passiver Wassersensor mit drei Messing-Plattenkontakten (CuZn) zur zuverlässigen Wassererkennung auf weichen Bodenbelägen.
  • Bodensensor_300720_Hauptbild
  • Bodensensor Montagebild
  • Bodensensor_300720_Hauptbild

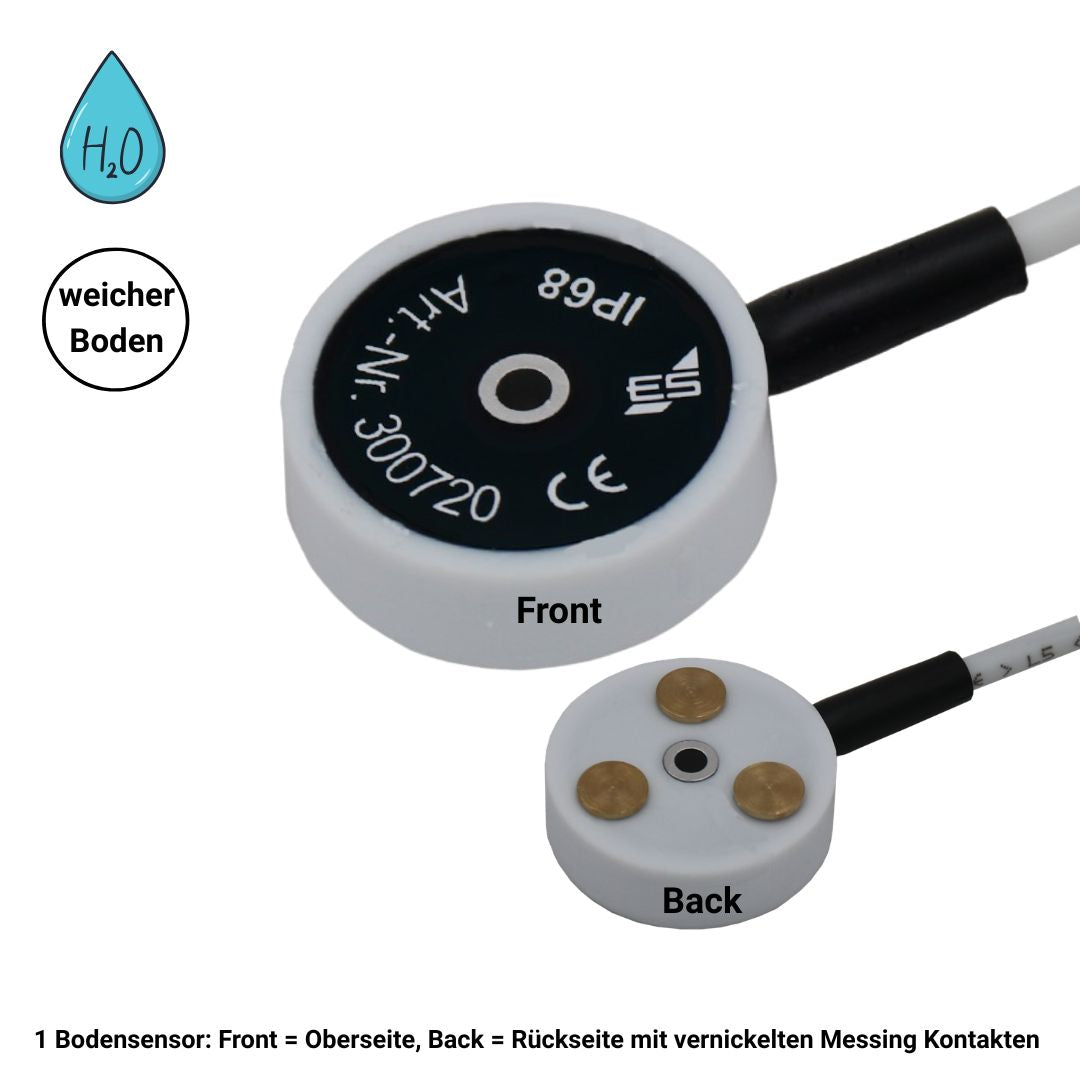

  • Wassersensor SHT 5009 für weiche Böden mit Messingkontakten (CuZn), Ober- und Unterseite. Passiver Bodensensor zur Wassererkennung auf Parkett, Laminat, Linoleum und Teppich. Zubehör für die Wassermelder SHT 5000 und SHT 5001.
  • Anwendungsbeispiel des Wassersensors SHT 5009 auf einem Laminatboden vor einer Waschmaschine. Der Bodensensor erkennt austretendes Wasser frühzeitig und eignet sich für Wohnräume, Hauswirtschaftsräume, Küchen und Büros. Kompatibel mit den Wassermeldern SHT 5000 und SHT 5001.
  • Technische Übersicht des Wassersensors SHT 5009 für weiche Böden mit Abmessungen, Lieferumfang, technischen Daten und Funktionsprinzip. Passiver Wassersensor mit drei Messing-Plattenkontakten (CuZn) zur zuverlässigen Wassererkennung auf weichen Bodenbelägen.
  • Bodensensor_300720_Hauptbild
  • Bodensensor Montagebild
  • Wassersensor SHT 5009 Bodenmontage für weiche Böden
  • Wassersensor SHT 5009 Bodenmontage für weiche Böden

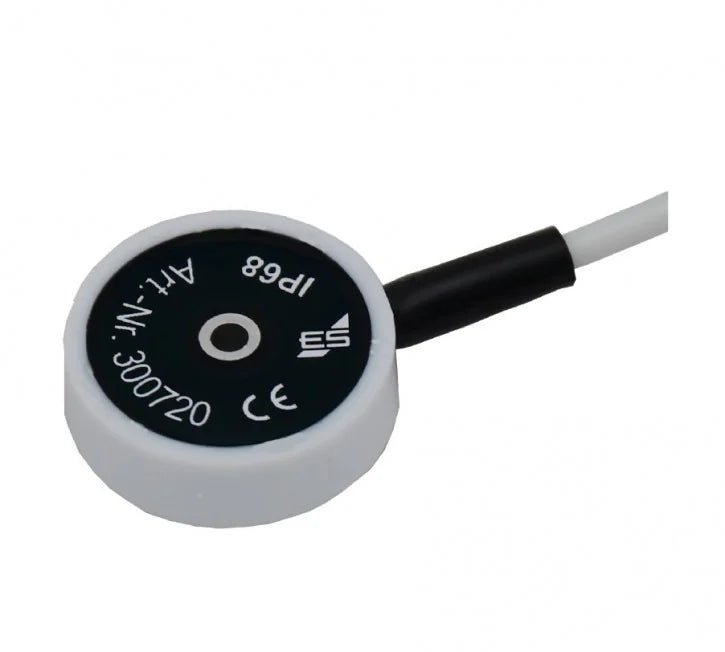

Wassersensor SHT 5009 Bodenmontage für weiche Böden

Wassersensor SHT 5009 Bodenmontage für weiche Böden

45,00 €
45,00 €
Sale Ausverkauft
inkl. MwSt. zzgl. Versandkosten

✅Boden-Wassersensor – Zubehör für unsere Wassermelder SHT 5000 und 5001

✅Für weiche Böden: Parkett, Laminat, aber auch Teppichen oder Linoleumböden, ideal für Niederfloor- und Velour-Teppichböden

✅Drei Messing-Plattenelektroden mit Wepuran korrosionsstabil im Kunststoffgehäuse vergossen , kompakte Ausführung, zäh-elastisch, schlagfest, bedingt trittsicher

✅Kabellänge 2 Meter 2 x 0,14 mm², bis max. 50 m verlängerbar – Sonderlängen auf Anfrage lieferbar. Nicht parallel zu 230 V Netzspannung verlegen!

✅LIYY-Kabel sind kurzzeitig wasserfest, flammwidrig, adhäsionsarm, selbstverlöschend sowie weitgehend beständig gegen Öle, Fette, Kühlflüssigkeiten und Schmiermittel. (Herstellerangabe)
  • Rabatte für Fachbetriebe & Wiederverkäufer
  • Persönliche Fachberatung (kein Call-Center!)
  • Reparaturservice über gesetzliche Garantie hinaus

Artikelnummer: 300720

Lieferzeit 4-5 Werktage Vollständige Details anzeigen
Bodensensor_300720_Hauptbild

Wassersensor SHT 5009 Bodenmontage für weiche Böden
  • Beschreibung
  • Technische Daten
  • Lieferumfang
  • Downloads
  • FAQ - Häufige Fragen
  • Bewertungen

💧 SHT 5009 – Boden-Wassersensor für weiche Untergründe

Der SHT 5009 ist speziell für die Montage auf weichen Bodenbelägen entwickelt worden.

Geeignet für:

  • Parkett

  • Laminat

  • Linoleum

  • Niederflor- und Velour-Teppich

Das robuste Gehäuse ist mit Wepuran vergossen und für dauerhafte Bodenmontage ausgelegt.

Ein aluminiumverstärktes Befestigungsloch sorgt für stabilen Halt.


⚙️ Aufbau & Funktion

  • Drei Messing-Plattenelektroden

  • 2-adrige Anschlussleitung

  • Direkt kompatibel mit SHT 5000 und SHT 5001

Sobald eine leitfähige Flüssigkeit beide Elektroden verbindet, wird am angeschlossenen Wassermelder Alarm ausgelöst.


🔌 Anschluss

Anschluss an:

  • SHT 5000

  • SHT 5001

Verkabelung über LIYY-Leitung
max. 2 × 0,14 mm²
max. 50 m Gesamtlänge pro Meldelinie


⚠️ Wichtige Hinweise

  • Nur für leitfähige Flüssigkeiten geeignet

  • Nicht für dauerhaft nasse Umgebungen

  • LIYY-Leitungen nicht parallel zu 230 V-Netzleitungen verlegen


🔧 Hinweis bei Fremdgeräten

Bei Verwendung mit Fremdnetzgeräten ist eine Freilaufdiode (z. B. 1N4148) parallel zum Relais oder Schütz erforderlich, um Spannungsspitzen zu unterdrücken.

Schaltplan mit Freilaufdiode

WEEE-NR.: DE91394868

Funktionsbereich -5°C / +50°C nicht kondensierende Feuchtigkeit
Abmessungen(HxBxT)

9x29x40 mm
Arbeitsprinzip Impendanzmessung, passiv
Einsatzbereich Badezimmer, Büros, Küche, Teeküchen, Waschräume, weiche Böden
Umgebungsbedingungen regelmässig trockene Umgebung
Leitung 2 m | 2×0,14mm2 | weiß, Sonderlänge auf Anfrage
Material Wepuran® Kunststoff, handgegossen
Sensor 3 Kontakte Messing Plattenelektroden, Aluminium-verstärktes Schraubloch ⌀ 3,2 mm
WEEE-Reg.-Nr. DE91394868
  • SHT 5009 Boden-Wassersensor
  • 2 m LIYY-Steuerleitung 2 × 0,14 mm² (fest vergossen)
  • Montagematerial (1 Schraube, 1 Dübel)
  • Betriebsanleitung

🔌 Für welche Schabus Wassermelder ist der SHT 5009 geeignet?
Der Sensor ist kompatibel mit den Wassermeldern SHT 5000 und SHT 5001. Er kann direkt angeschlossen werden und ist sofort einsatzbereit.

🌍 Auf welchen Böden kann ich den SHT 5009 montieren?
Der Sensor eignet sich ideal für weiche Böden wie Parkett, Laminat, Teppich und Linoleum – also Oberflächen, die eine sensible Feuchtigkeitsüberwachung benötigen.

📏 Kann ich das Kabel verlängern?
Ja, das Kabel kann bis zu 50 Meter verlängert werden. Dabei sollte der Kabelquerschnitt 2 × 0,14 mm² nicht überschreiten.

⚠️ Sind die Kabel wasserdicht?
Die verwendeten LIYY-Kabel sind nur kurzzeitig wasserfest und nicht für den dauerhaften Wasserkontakt geeignet. Für dauerhaft feuchte Umgebungen sind spezielle Sensoren zu empfehlen.

❓ Warum dürfen die LIYY-Leitungen nicht parallel zu 230 V-Netzleitungen verlegt werden?

⚠️ Wichtig: Das parallele Verlegen von LIYY-Leitungen und 230 V-Netzleitungen kann zu Störungen, elektromagnetischen Einflüssen und im schlimmsten Fall zu Sicherheitsrisiken führen. Bitte immer separate Kabelkanäle oder ausreichend Abstand einhalten.
