SHT 8080 aktiver Mini-Schwimmerschalter

für direkten Anschluss an Logikschaltungen

89,00

inkl. MwSt.

zzgl. Versandkosten

Gesamtsumme: 89,00

Lieferzeit: 2-3 Werktage

Artikel Nr. 200363 Kategorie

Beschreibung

Aktiver Mini-Schwimmerschalter

Leistungsmerkmale
  • Material aus V2A Edelstahl
  • Kabellänge 4 m
  • Schwimmer unten LO, oben HI – Durch Umdrehen des Schwimmerkörpers
    erhält man die umgekehrte Kontaktfunktion
  • für alle Flüssigkeiten mit einer Dichte von mind. 0,7 g/cm³ geeignet
    z.B Wasser, Heizöl, Diesel, Pflanzenöl, Schmieröle, u.a.
  • direkt an Logikschaltungen anschließbar
Der Schwimmerschalter aus V2A Edelstahl ist zuverlässig, wartungs- und verschleißfrei und einfach zu montieren.  Der Schaltkontakt schließt ab ca. 4 cm Pegelhöhe und den Spannungsausgang von low nach high. Durch Umdrehen des Schwimmerkörpers erhält man auch die umgekehrte Schaltfunktion.
Die Ausgangsspannung des Mini-Schwimmerschalters schaltet bei Betätigung zwischen 0 Volt und der Betriebsspannung um. Geeignet für den direkten Anschluss an hochohmige Logikschaltungen, bei gemeinsamer Betriebsspannung an TTL- oder CMOS-Eingänge. Der Schwimmerschalter kann dabei nur sehr geringe Ströme schalten, z. B. eine rote LED mit 11 mA bei 12 Volt Betriebsspannung.Je geringer der Strom, desto höher die Lebensdauer der Kontakte. Bei 5 Volt und 1 mA liegt die Zahl der Schaltspiele bei 1 Billion.

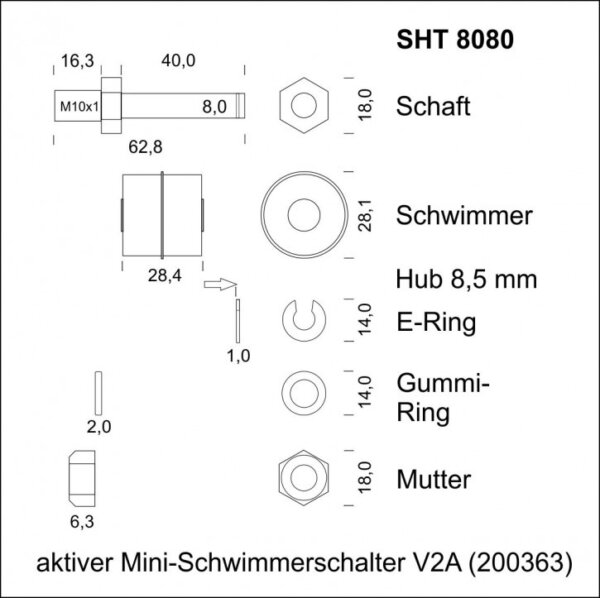

Technische Daten

Elektr. Anschluss: Kabel 4 m, 3 x 0,14 mm²
Mech. Anschluss: Montagewinkel (300787)
Gewinde: M10 x 1
Schwimmer: ø28 mm aus V2A
Schaltfunktion: HI / LO
Betriebsspannung Ub: 5 V= bis 42 V= DC
Ausgangsspannung Us LO/HI: 0 Volt / Ub – 0,1 Volt
max. Ausgangsstrom: 20 mA empfohlen
Ausgangsimpedanz: 1 kOhm
Temperaturbereich: -15°. . . max. 60°C
Schutzart: IP67
Dichte v. Medium: min 0,7g/cm³
Druck: Drucklos
Einbaulage: ±30°
Abmessungen: L=55mm x Ø=28mm

Lieferumfang

1 Mini-Schwimmerschalter mit Anschlusskabel

Downloads

Gebrauchsanleitung

SHT 8080 aktiver Mini-Schwimmerschalter - Art.Nr.: 200363

CE Erklärung

SHT 8080 aktiver Mini-Schwimmerschalter - Art.Nr.: 200363
