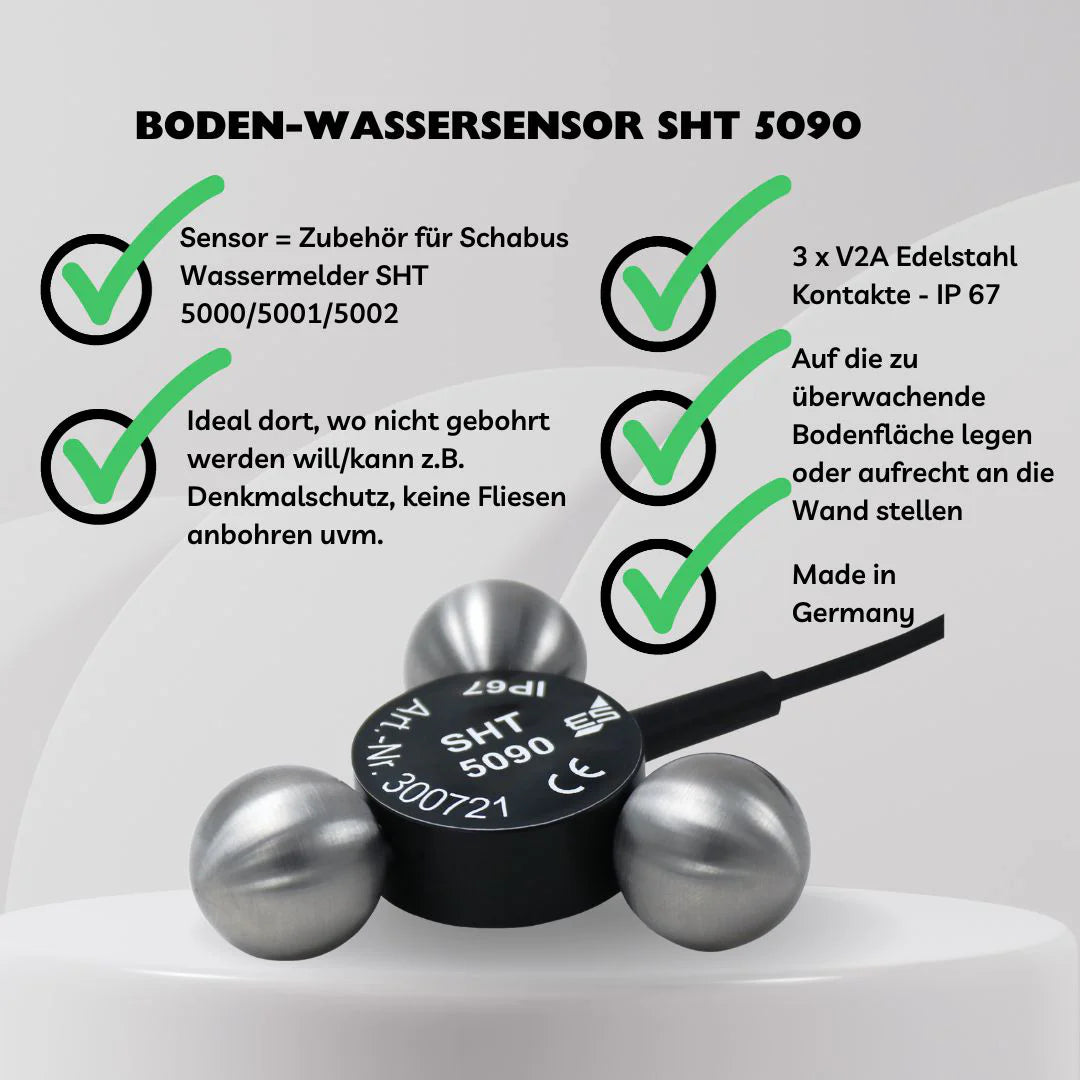

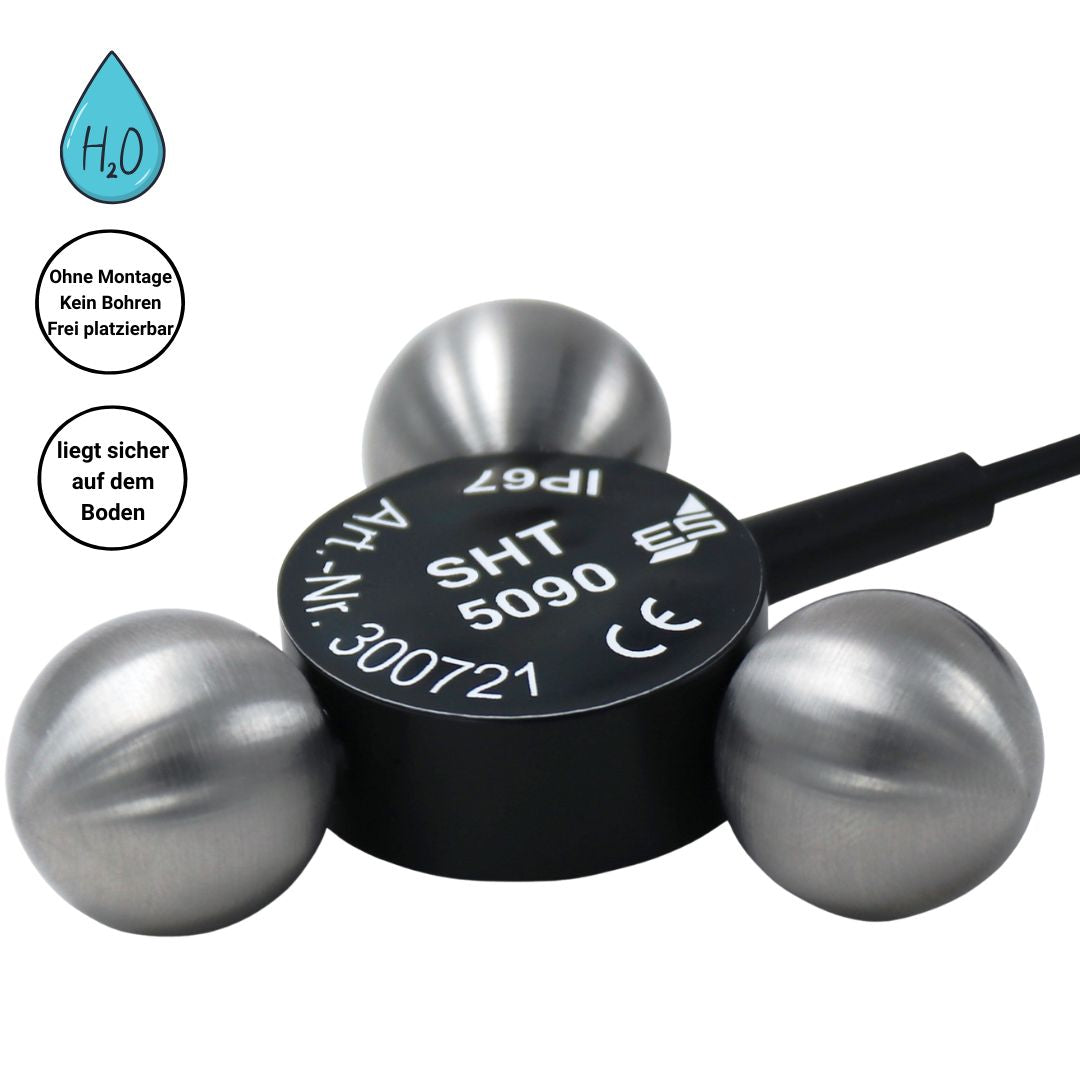

Boden-Wassersensor SHT 5090 Montage ohne Bohren!

Wie erkennt der SHT 5090 Wasser?

Leitfähiges Wasser verbindet die Sensorkontakte. Der angeschlossene Wassermelder wertet diese Verbindung aus und löst die eingestellte Reaktion aus. Der Sensor selbst besitzt keinen akustischen Alarm.

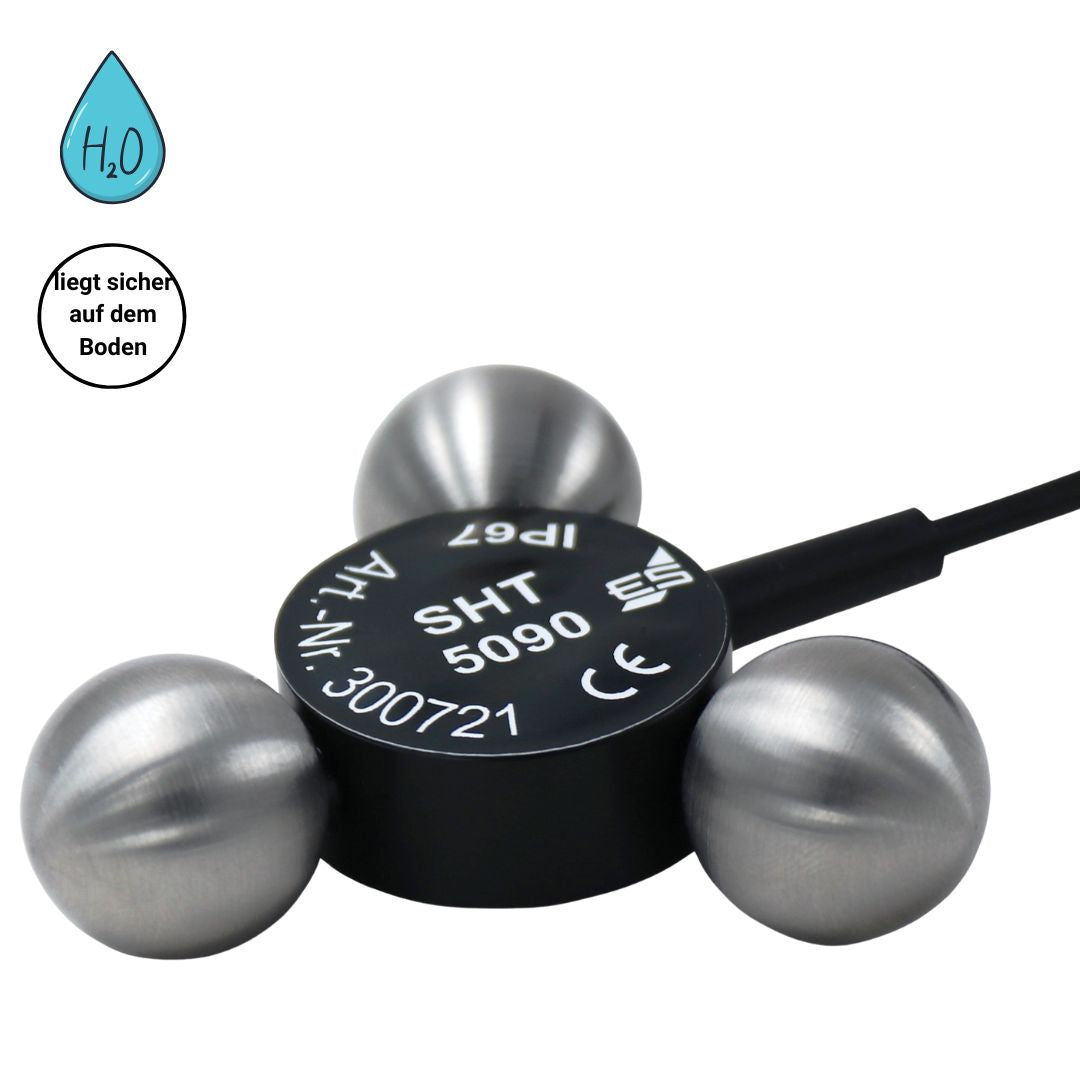

Muss ich den Sensor festschrauben oder ankleben?

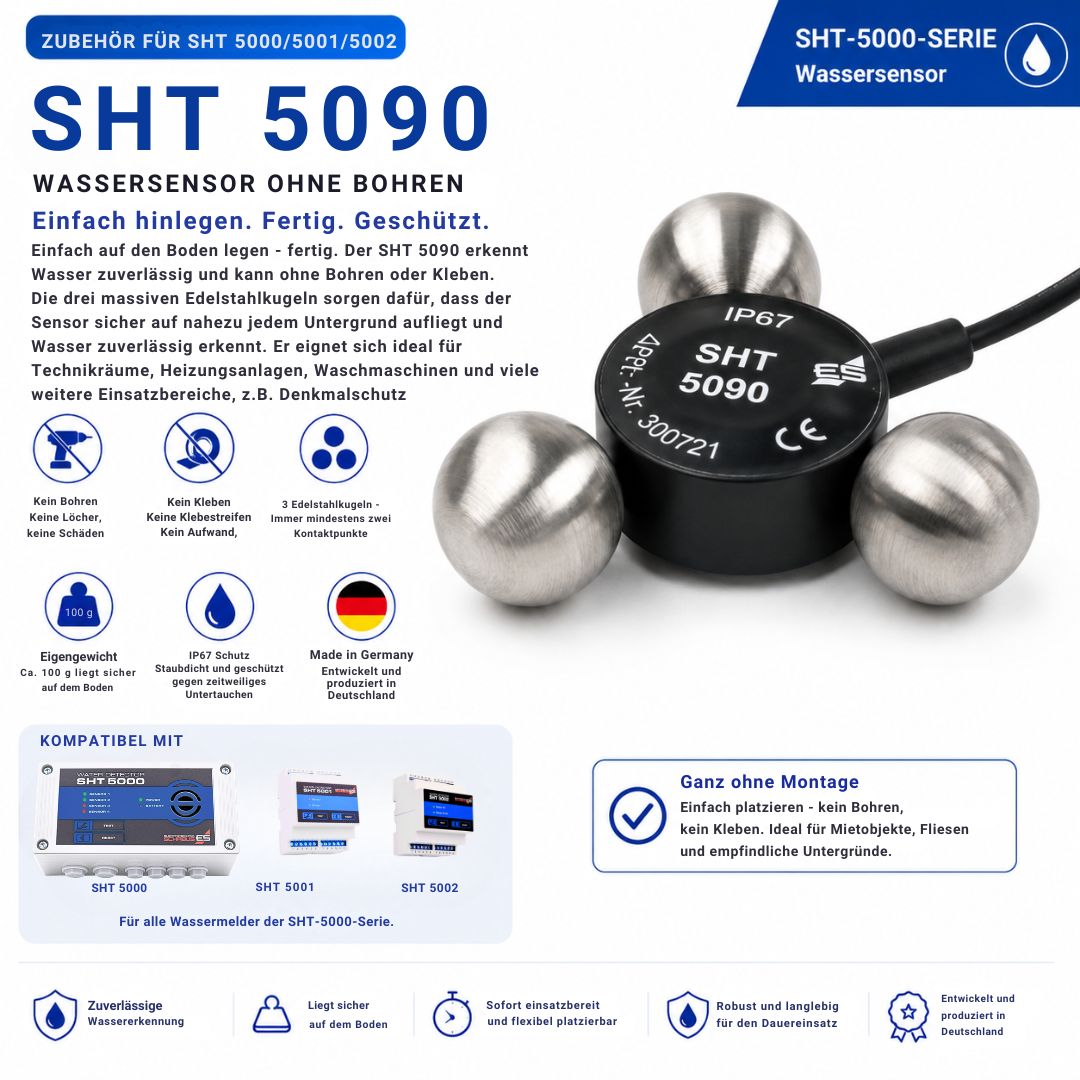

Nein. Der SHT 5090 wird auf die zu überwachende Fläche gestellt oder gelegt. Sein Eigengewicht unterstützt einen sicheren Stand. Der Untergrund muss nicht leitfähig sein. Führen Sie die Leitung so, dass sie den Sensor nicht verschiebt oder wegzieht.

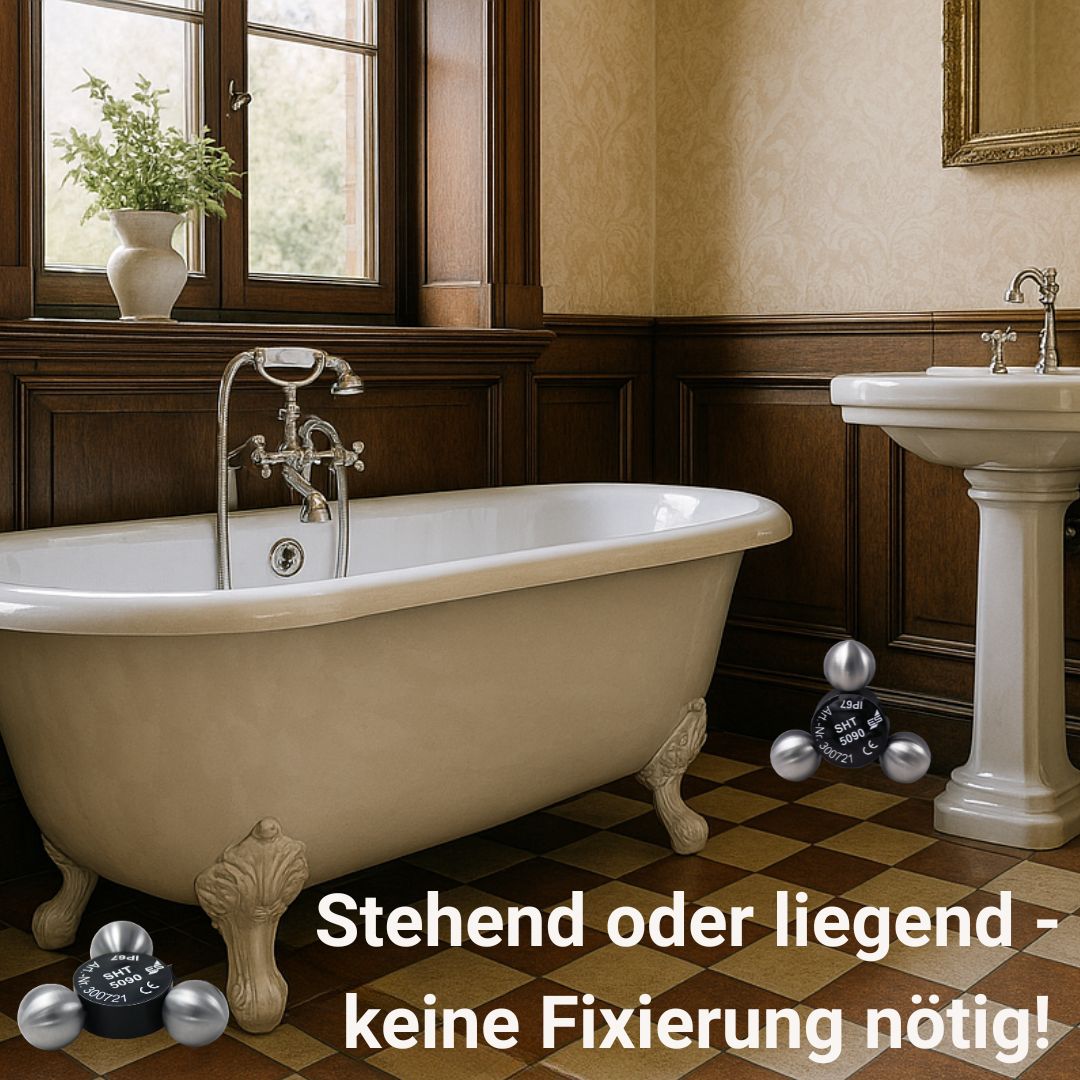

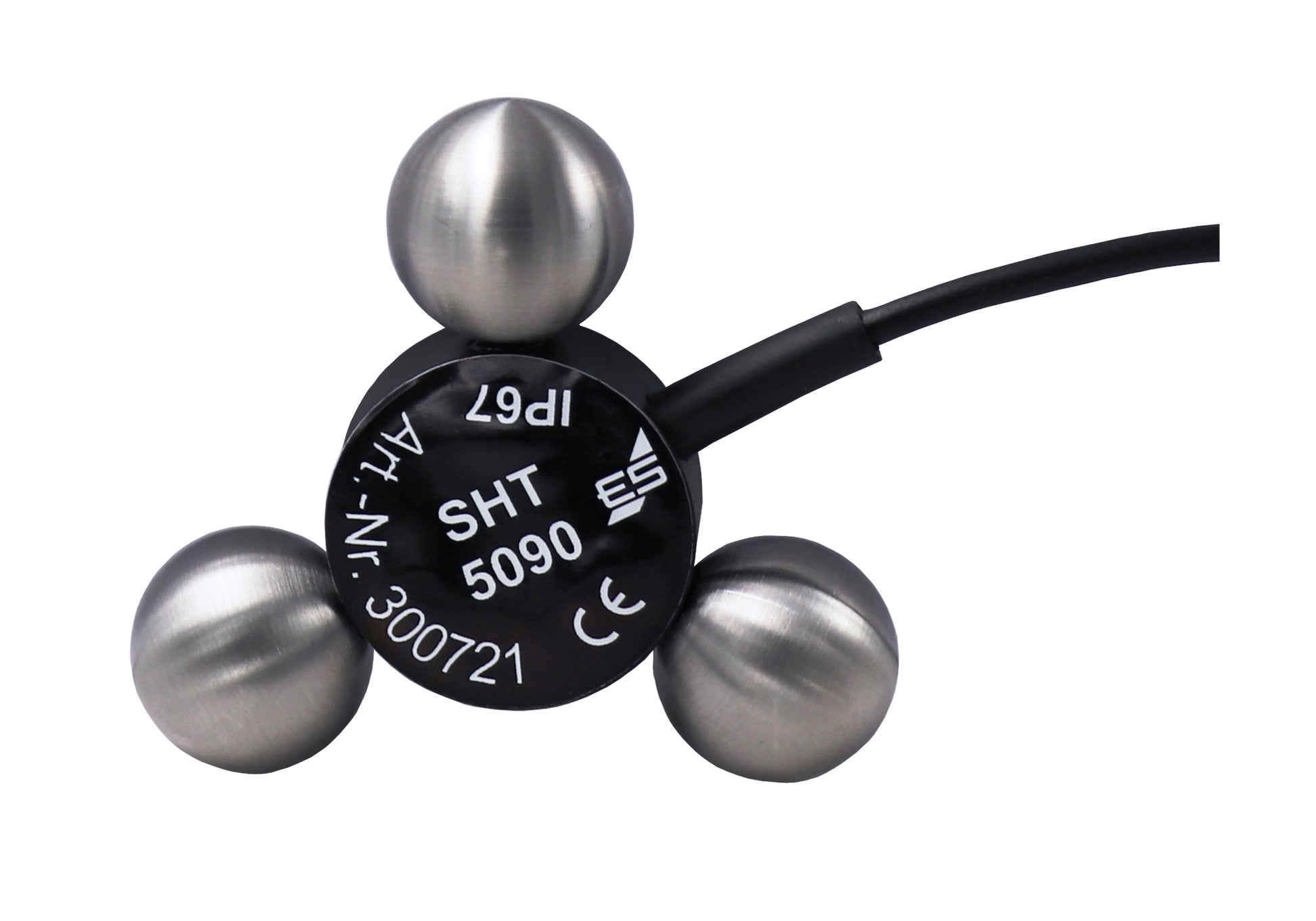

Kann der Sensor auch aufrecht an einer Wand stehen?

Der Sensor kann gestellt oder gelegt werden. Entscheidend ist, dass er sicher steht und austretendes Wasser die Sensorkontakte erreichen kann. Prüfen Sie die Erkennung in der gewählten Position direkt am Montageort.

Mit welchen Wassermeldern kann ich ihn verwenden?

Der SHT 5090 ist als Zubehör für die SCHABUS-Wassermelder SHT 5000, SHT 5001 und SHT 5002 vorgesehen. Schließen Sie ihn an den vorgesehenen Sensoreingang an und beachten Sie die Betriebsanleitung der jeweiligen Gerätevariante.

Wie lang ist die Anschlussleitung und kann ich sie verlängern?

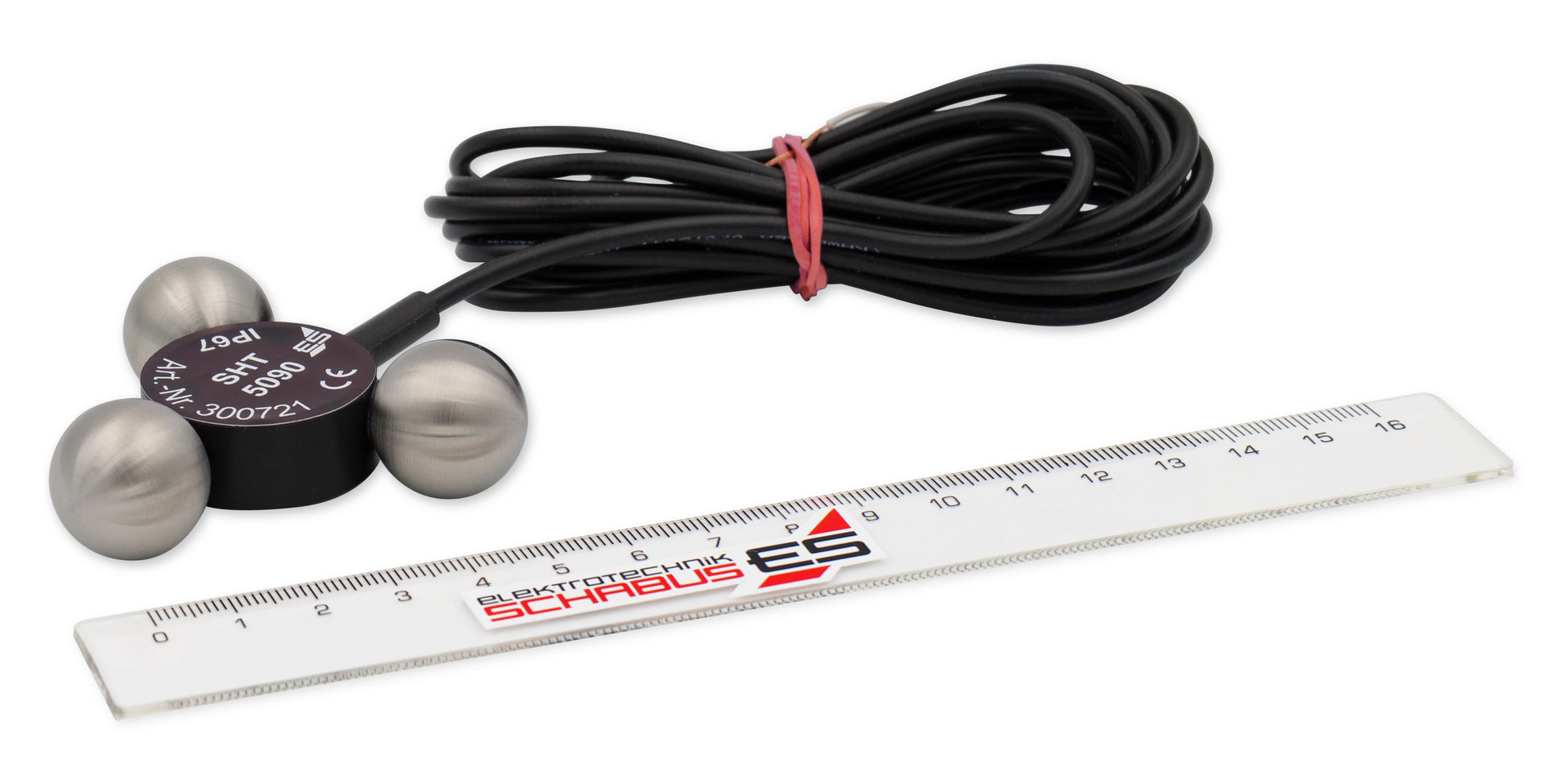

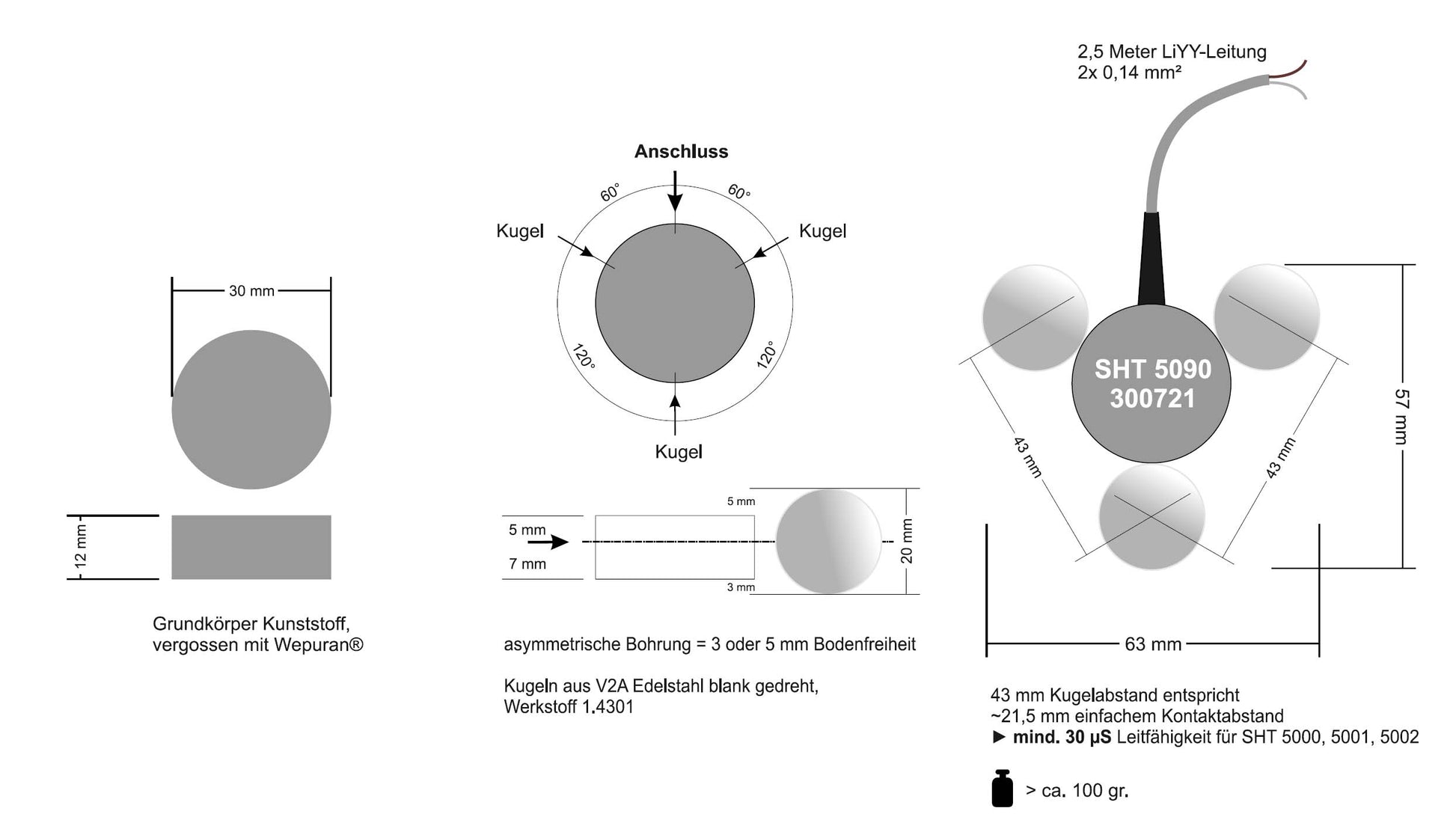

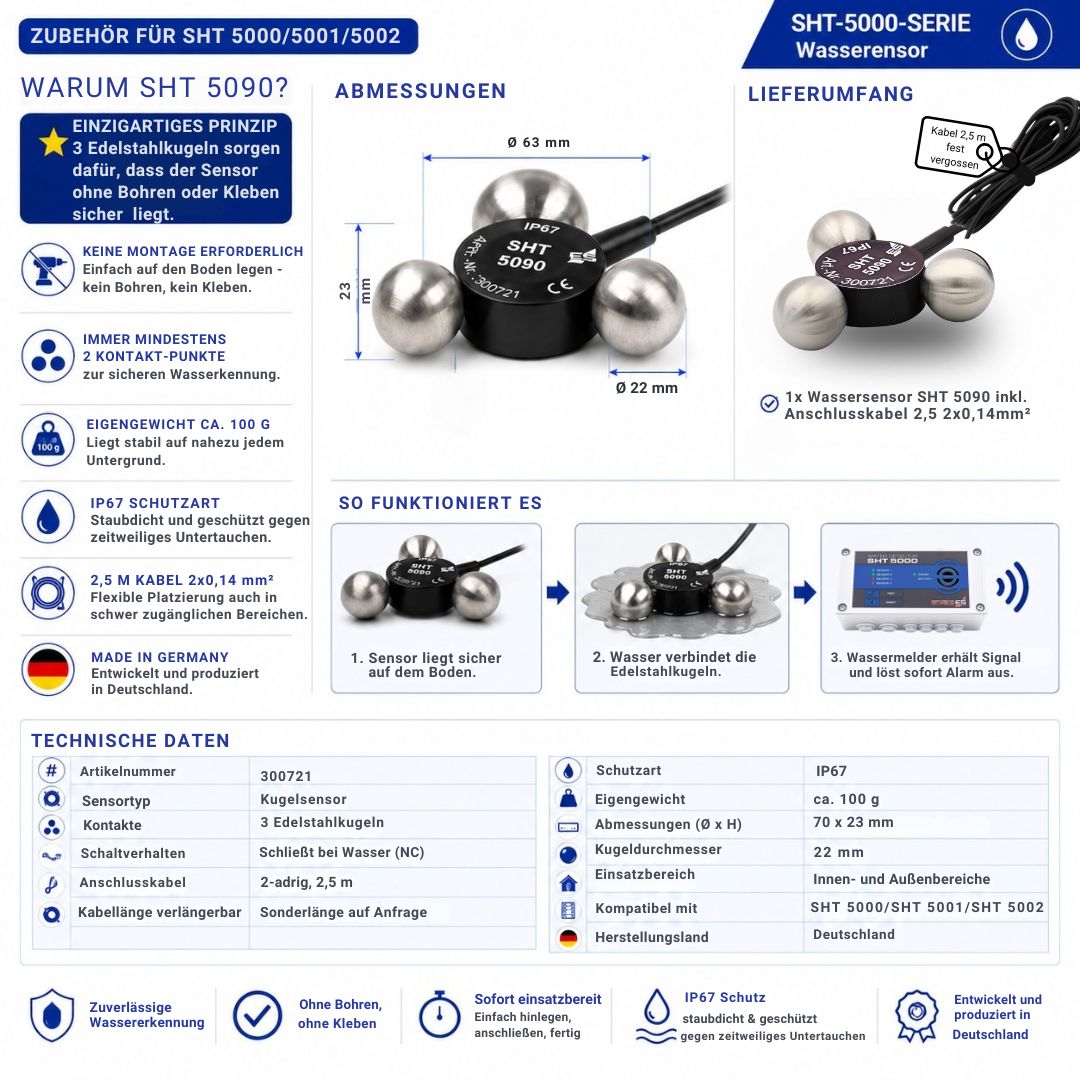

Die fest angeschlossene Leitung ist 2,5 m lang und besitzt 2 × 0,14 mm². Unter Beachtung der Vorgaben des angeschlossenen Wassermelders ist eine Gesamtleitungslänge von bis zu 50 m möglich. Die vorhandenen 2,5 m zählen mit.

Verwenden Sie eine geeignete dünne, ungeschirmte LIYY-Leitung mit maximal 2 × 0,14 mm². Bei Parallelschaltung zählen die einzelnen Leitungslängen zusammen. Sensorleitungen nicht parallel zu 230-V-Netzleitungen verlegen.

Für welche Einsatzorte und Temperaturen eignet sich der Sensor?

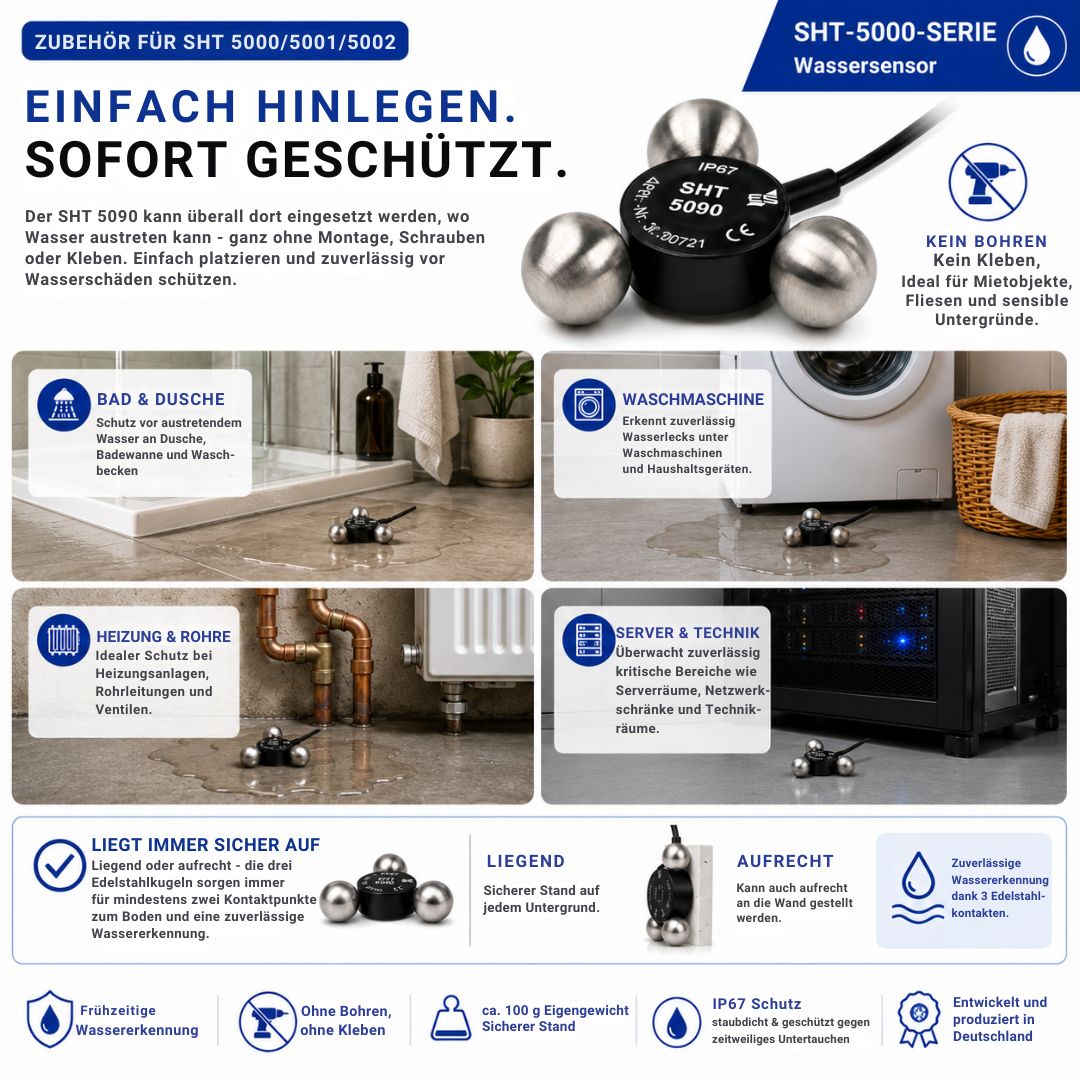

Er eignet sich für regelmäßig trockene Bereiche, in denen austretendes Wasser frühzeitig erkannt werden soll – beispielsweise unter Waschmaschinen, Spülen oder Heizungsanlagen. Der Funktionsbereich beträgt −15 °C bis +50 °C bei nicht kondensierender Feuchtigkeit.

Darf der Sensor dauerhaft unter Wasser liegen?

Nein. Der SHT 5090 ist für die Leckageerkennung an regelmäßig trockenen Einsatzorten vorgesehen. Die Schutzart IP67 bedeutet keine Freigabe für dauerhaften Unterwassereinsatz. Auch die LIYY-Anschlussleitung ist nur kurzzeitig wasserfest. Für eine dauerhafte Pegelüberwachung verwenden Sie einen geeigneten Schwimmerschalter.

Erkennt der Sensor jede Art von Wasser?

Für die Erkennung ist ausreichend leitfähiges Wasser erforderlich. Sehr reines oder destilliertes Wasser sowie Kondensat werden möglicherweise nicht zuverlässig erkannt. Prüfen Sie die Eignung mit dem tatsächlich zu überwachenden Wasser und dem angeschlossenen Wassermelder.

Wie prüfe ich die Funktion nach dem Aufstellen?

Benetzen Sie die Sensorkontakte gezielt mit Wasser und prüfen Sie die Reaktion des Wassermelders sowie die vorgesehene Folgefunktion. Der Test muss zeigen, dass Wasser die Kontakte in der gewählten Position tatsächlich erreicht.

Trocknen Sie anschließend Kontakte und Boden. Prüfen Sie die Rückkehr in den Normalzustand und gegebenenfalls die erforderliche Quittierung am Wassermelder.

Wie reinige ich den Sensor?

Verwenden Sie ein weiches, feuchtes Tuch ohne lösungsmittelhaltige Reinigungsmittel. Entfernen Sie Beläge von den Kontakten und trocknen Sie den Sensor anschließend. Wiederholen Sie den Funktionstest nach Reinigung oder Änderung der Aufstellung.
