Artikelnummer: 300720
Lieferzeit: 2-3 Werktage
Vollständige Details anzeigen

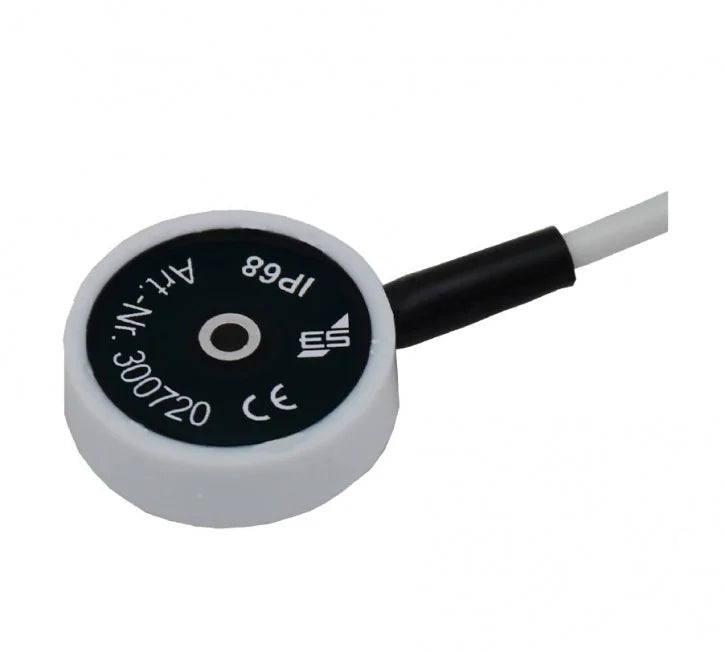

SHT 5009 Boden-Wassersensor
2 m LIYY-Steuerleitung 2 × 0,14 mm² (fest vergossen)
Montagematerial (1 Schraube, 1 Dübel)
Betriebsanleitung

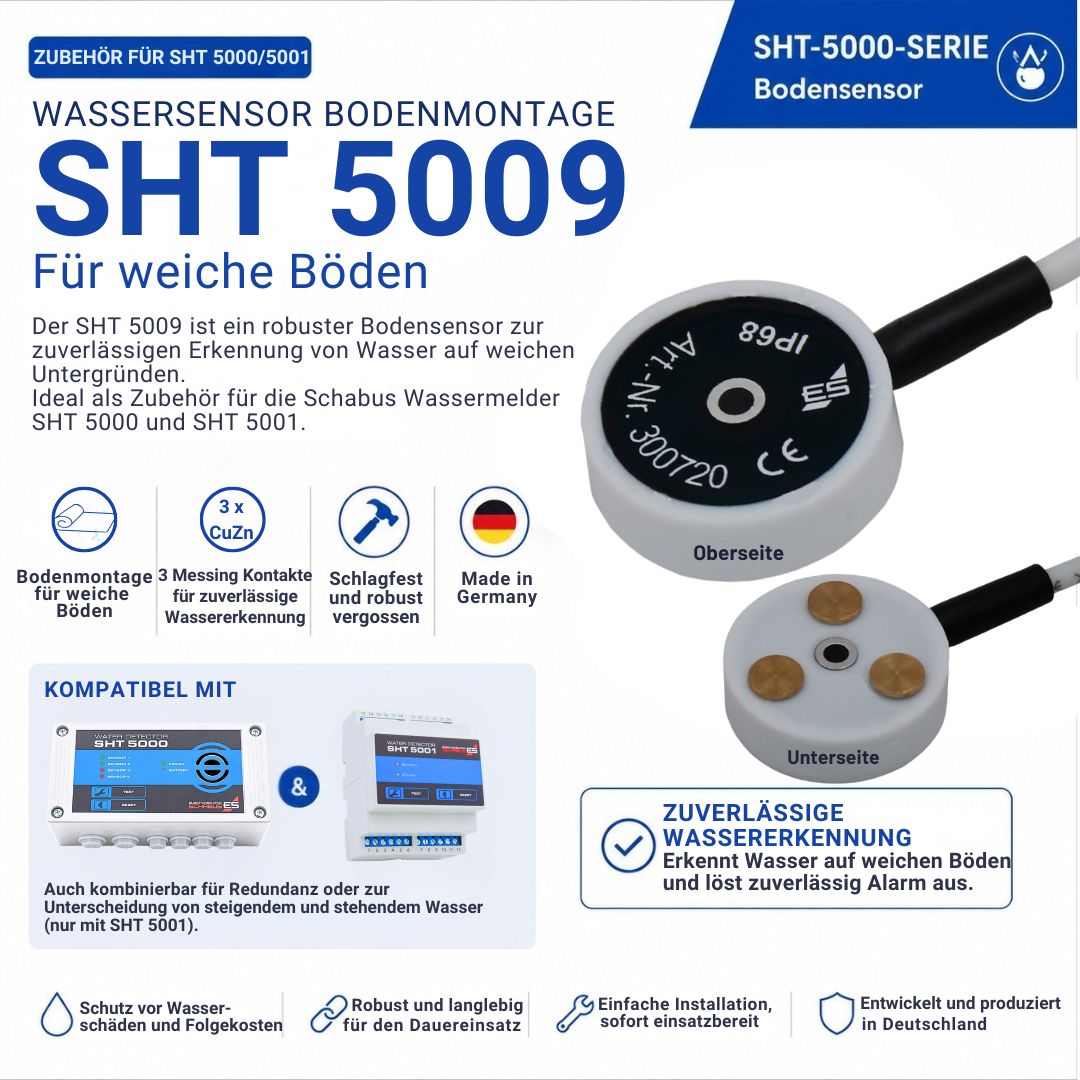

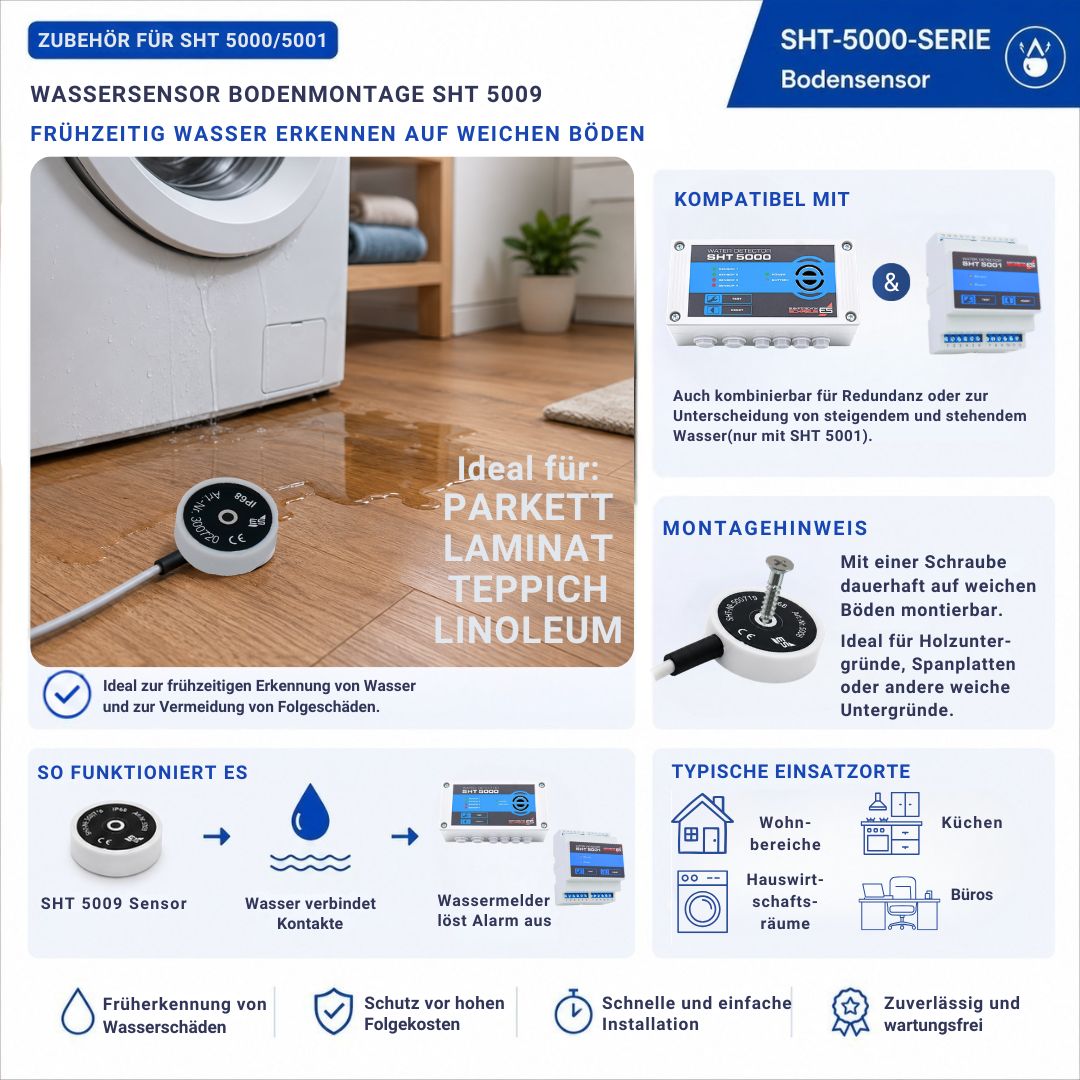

Der SHT 5009 ist speziell für die Montage auf weichen Bodenbelägen entwickelt worden.
Geeignet für:
Parkett
Laminat
Linoleum
Niederflor- und Velour-Teppich
Das robuste Gehäuse ist mit Wepuran vergossen und für dauerhafte Bodenmontage ausgelegt.
Ein aluminiumverstärktes Befestigungsloch sorgt für stabilen Halt.

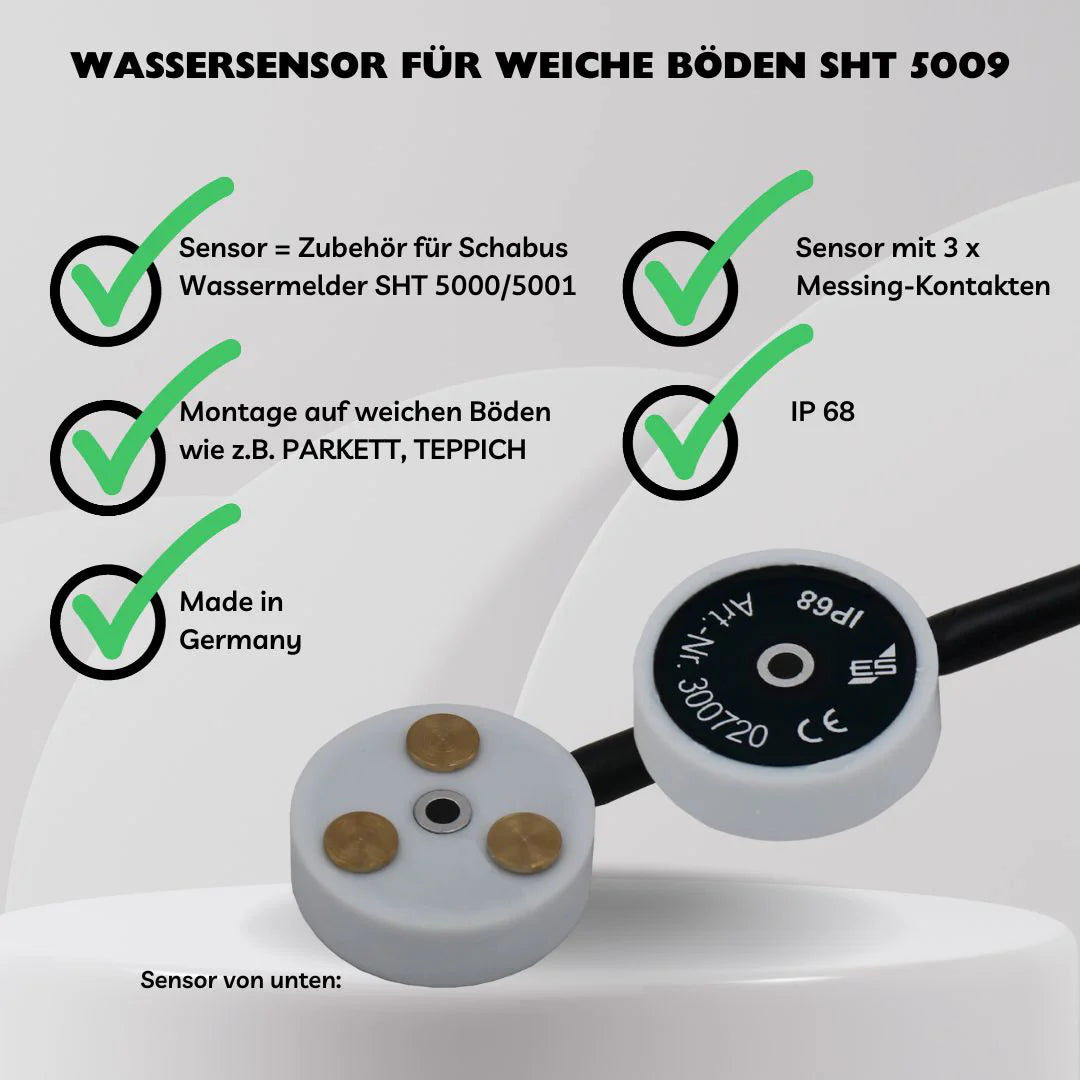

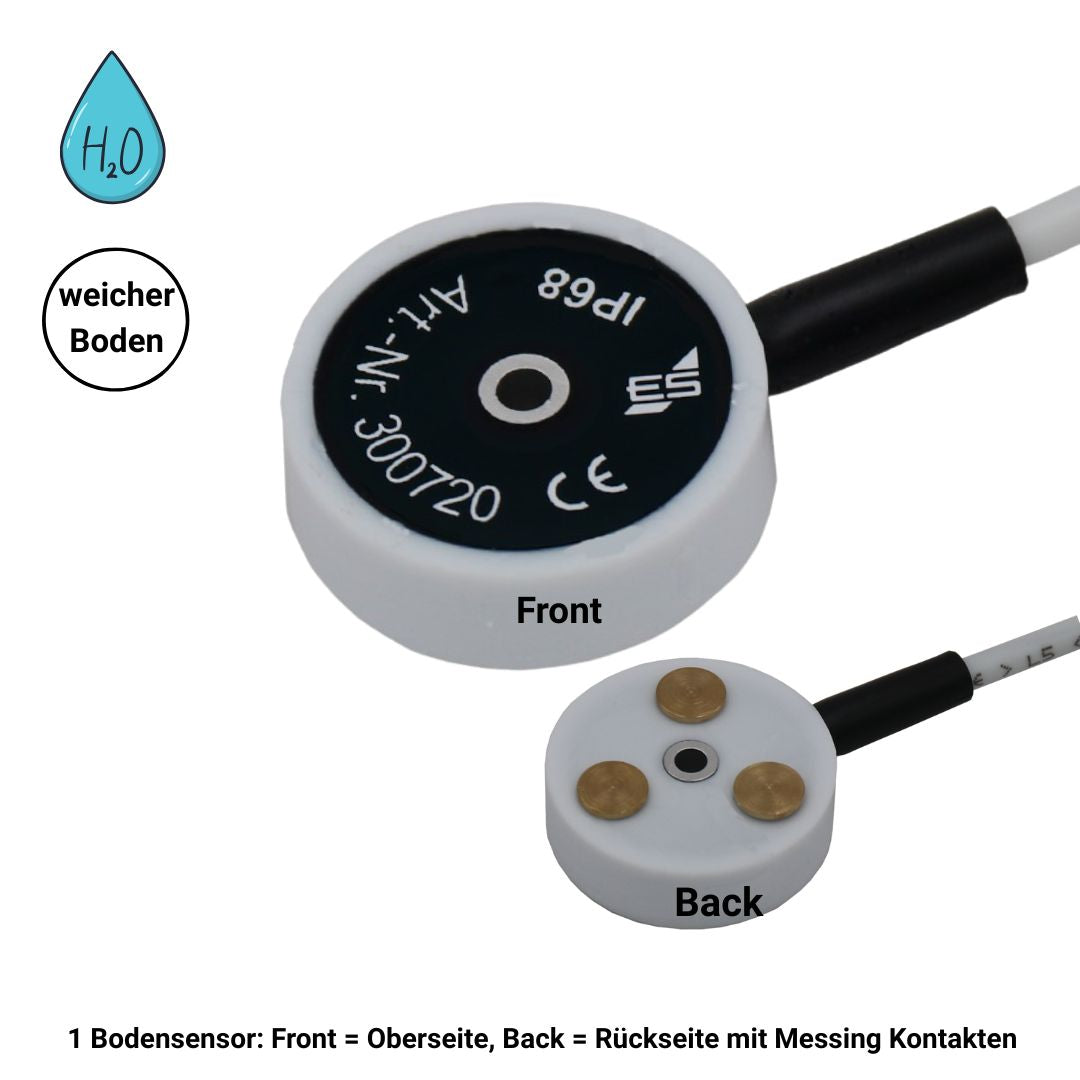

Drei Messing-Plattenelektroden
2-adrige Anschlussleitung

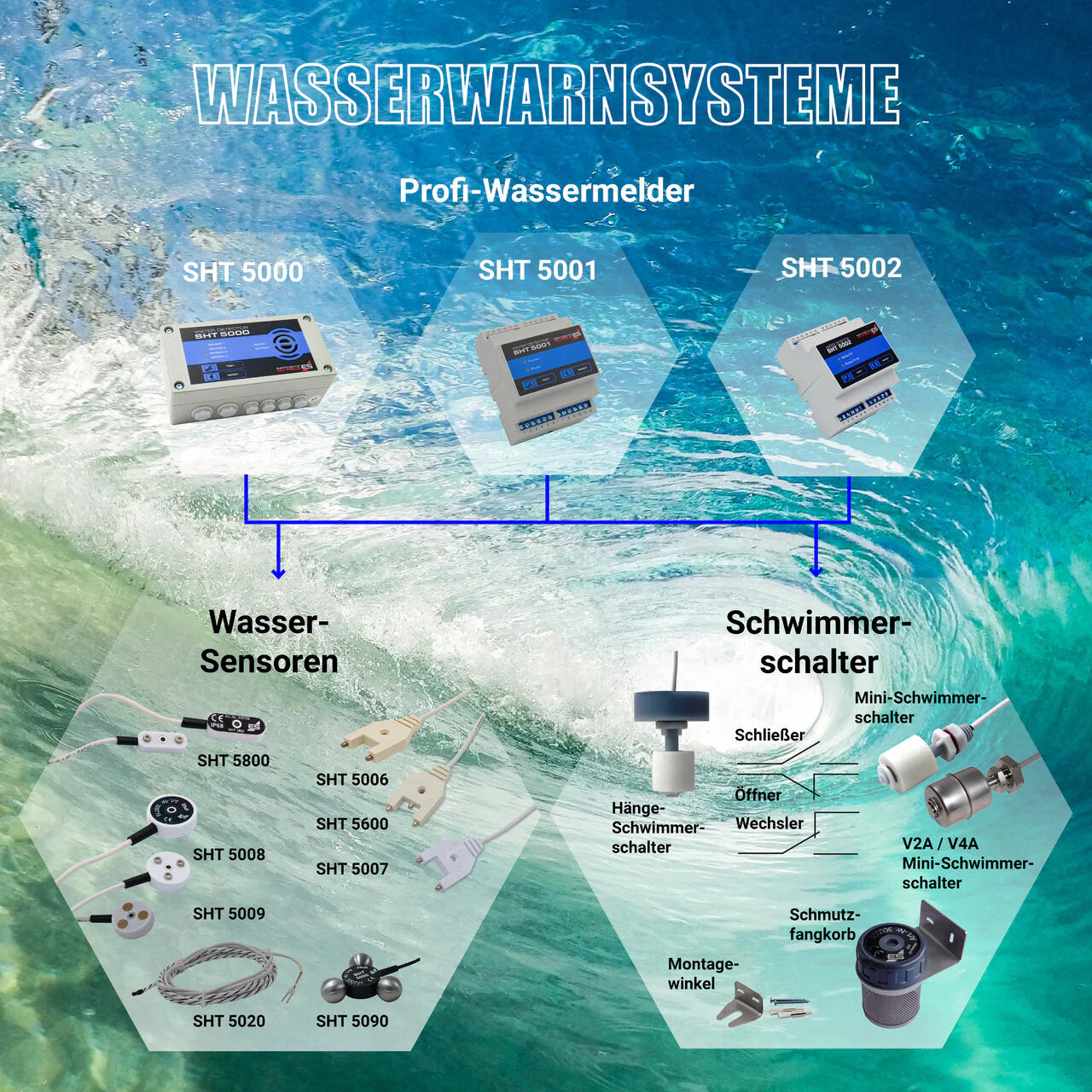

Direkt kompatibel mit SHT 5000 und SHT 5001
Sobald eine leitfähige Flüssigkeit beide Elektroden verbindet, wird am angeschlossenen Wassermelder Alarm ausgelöst.
Anschluss an:
SHT 5000
SHT 5001
Verkabelung über LIYY-Leitung
max. 2 × 0,14 mm²
max. 50 m Gesamtlänge pro Meldelinie
Nur für leitfähige Flüssigkeiten geeignet
Nicht für dauerhaft nasse Umgebungen
LIYY-Leitungen nicht parallel zu 230 V-Netzleitungen verlegen
Bei Verwendung mit Fremdnetzgeräten ist eine Freilaufdiode (z. B. 1N4148) parallel zum Relais oder Schütz erforderlich, um Spannungsspitzen zu unterdrücken.
Schaltplan mit Freilaufdiode
WEEE-NR.: DE91394868
| Funktionsbereich | -5°C / +50°C nicht kondensierende Feuchtigkeit |
|---|---|
| Abmessungen(HxBxT) | |
| Arbeitsprinzip | Impendanzmessung, passiv |
| Einsatzbereich | Badezimmer, Büros, Küche, Teeküchen, Waschräume, weiche Böden |
| Umgebungsbedingungen | regelmässig trockene Umgebung |
| Leitung | 2 m | 2×0,14mm2 | weiß, Sonderlänge auf Anfrage |
| Material | Wepuran® Kunststoff, handgegossen |
| Montage | Bodenmontage |
| Sensor | 3 Kontakte Messing Plattenelektroden, Aluminium-verstärktes Schraubloch ⌀ 3,2 mm |
