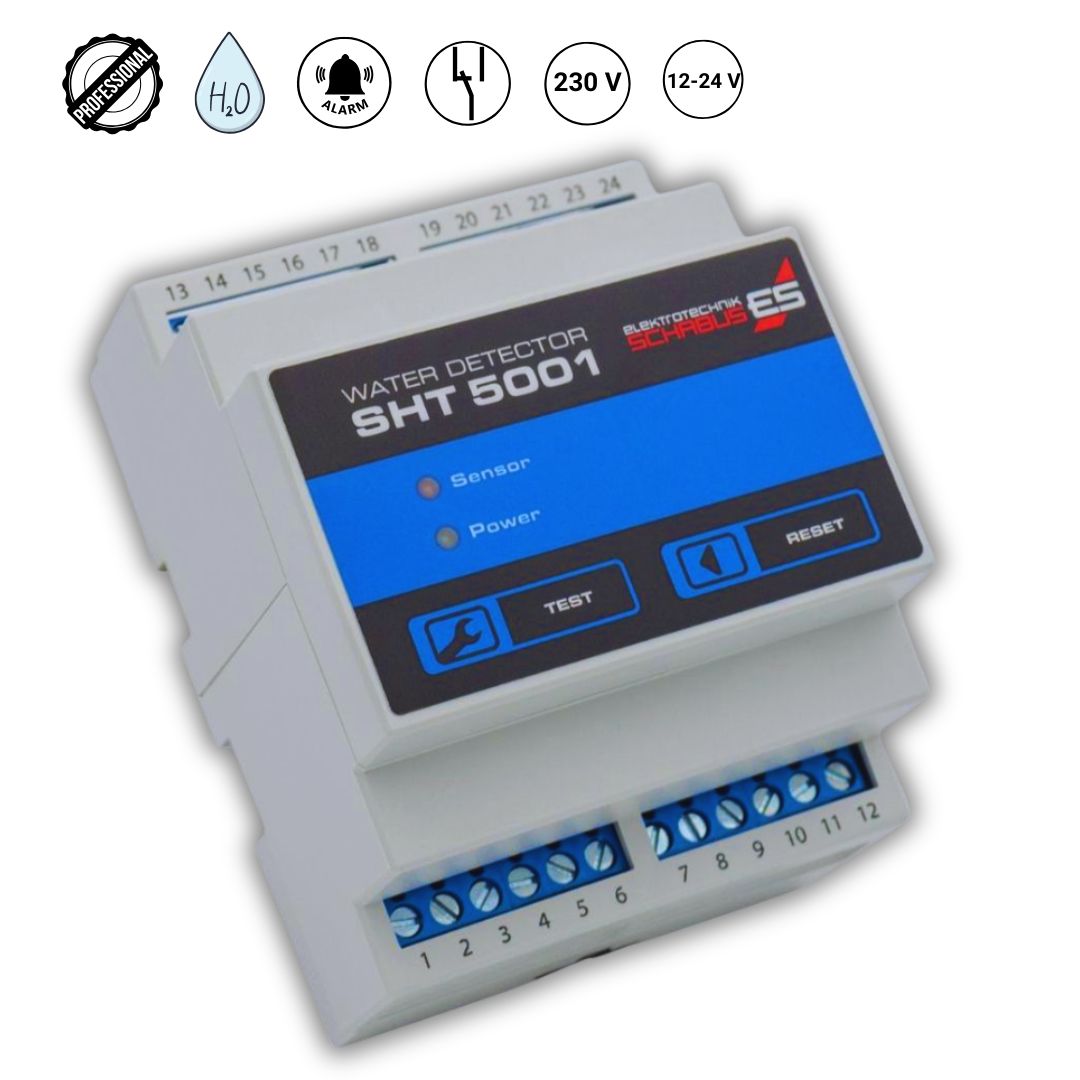

Wassermelder SHT 5001

• Betriebsanleitung
• CE-Erklärung
• Montagezeichnung
• Broschüre Wassersensoren & Schwimmerschalter

🔌 Wie wird der SHT 5001 mit Strom versorgt?

Der SHT 5001 kann entweder mit Netzspannung (230 V AC) oder mit Gleichspannung (12 V oder 24 V DC) betrieben werden.
Wird zusätzlich ein Akku oder eine Batterie angeschlossen, übernimmt dieser bei Spannungsausfall automatisch die Stromversorgung – der SHT 5001 fungiert dann als unterbrechungsfreie Notstromversorgung (USV).

Dabei gilt:

• Bei 12 V Akkus hat die Netzspannung Vorrang.
• Bei 24 V Akkus hat der Akku Vorrang.
• Die Umschaltgrenze liegt bei ca. 15 V.

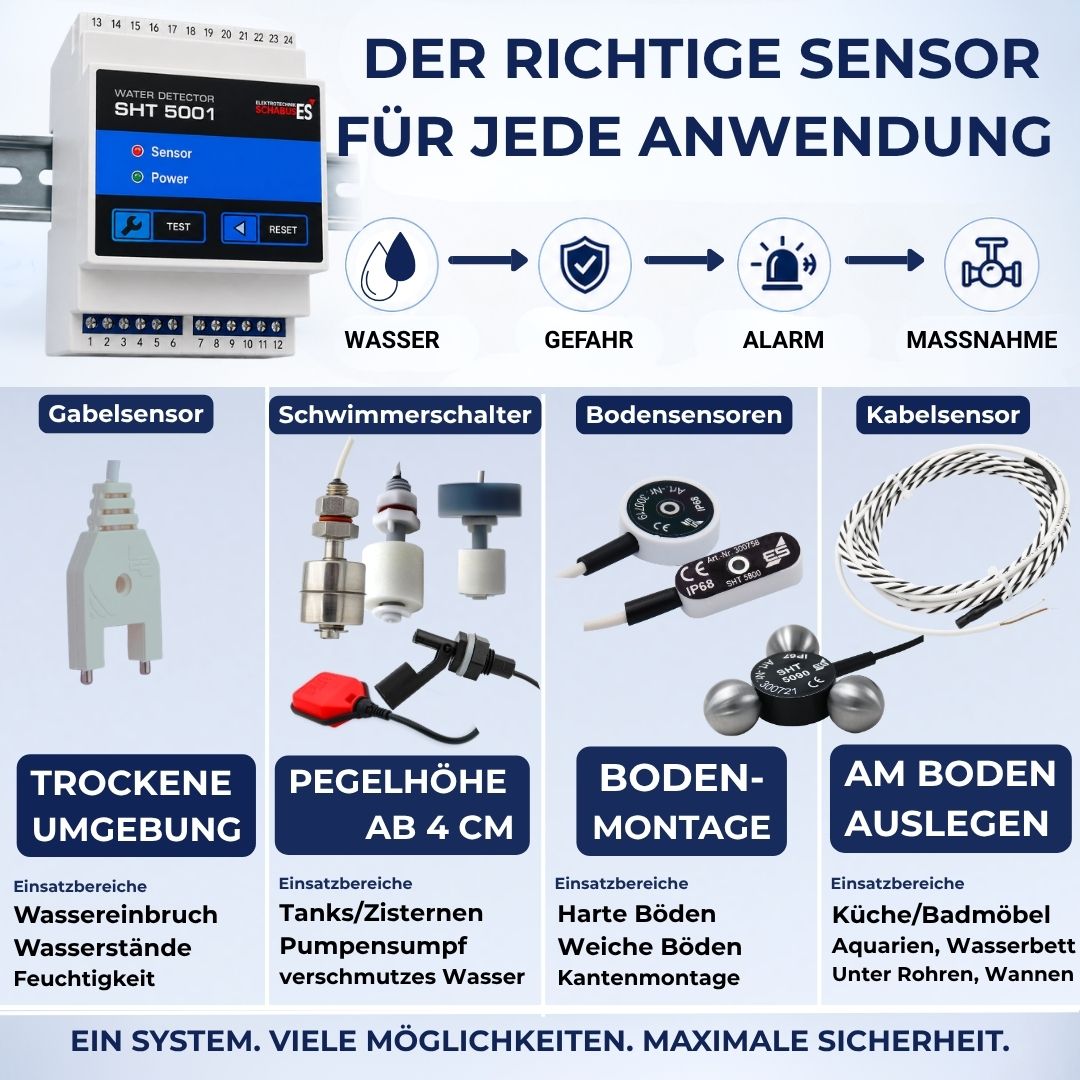

🧪 Welche Sensoren kann ich anschließen – und wann nehme ich welchen?

Der SHT 5001 unterstützt zwei Typen von Sensoren:

• Wassersensoren sind ideal für regelmäßig trockene Umgebungen, wie unter Waschmaschinen, Spülmaschinen oder in Technikräumen. Sie erkennen Wasser auf ebenen Flächen zuverlässig, sollten aber nicht dauerhaft feuchter Umgebung ausgesetzt sein, da sie mit der Zeit verschleißen können.
• Mini-Schwimmerschalter eignen sich für dauerhaft feuchte Zonen, zur Pegelüberwachung, bei nicht leitfähigen Flüssigkeiten oder in Brunnen, Schächten, Tanks etc. Sie sind verschleißfrei und wartungsarm.

Empfehlung: Wenn technisch möglich, sollten immer Mini-Schwimmerschalter eingesetzt werden – sie sind deutlich robuster und langlebiger.

📏 Wie lang dürfen die Leitungen zu den Sensoren sein?

Die Leitungslängen unterscheiden sich je nach Sensortyp:

• Wassersensoren: bis 100 m
• Mini-Schwimmerschalter: bis 300 m

Voraussetzung ist, dass ausschließlich ungeschirmte LiYY-Leitungen mit 2×0,14 mm² verwendet werden. Die maximale Leitungskapazität darf 10 nF pro Linie nicht überschreiten. Wichtig ist außerdem, dass die Leitungen nicht parallel zu 230 V-Netzleitungen verlegt werden, um Störungen zu vermeiden.

🔁 Was bedeutet Alarmspeicher – und wie funktioniert er?

Über eine einfache Drahtbrücke im Gerät lässt sich der Alarmspeicher aktivieren. In dieser Betriebsart bleibt ein ausgelöster Alarm dauerhaft gespeichert, bis er aktiv zurückgesetzt wird – z. B. über die Reset-Taste an der Front oder über einen extern angeschlossenen Taster (potentialfreier Kontakt an Eingang Q, Klemmen 10/11).

Wird die Speicherfunktion nicht aktiviert, löscht sich der Alarm automatisch, sobald kein Wasser mehr detektiert wird.

Der SHT 5001 bietet diese Funktion getrennt für jede der beiden Meldelinien – für maximale Flexibilität.

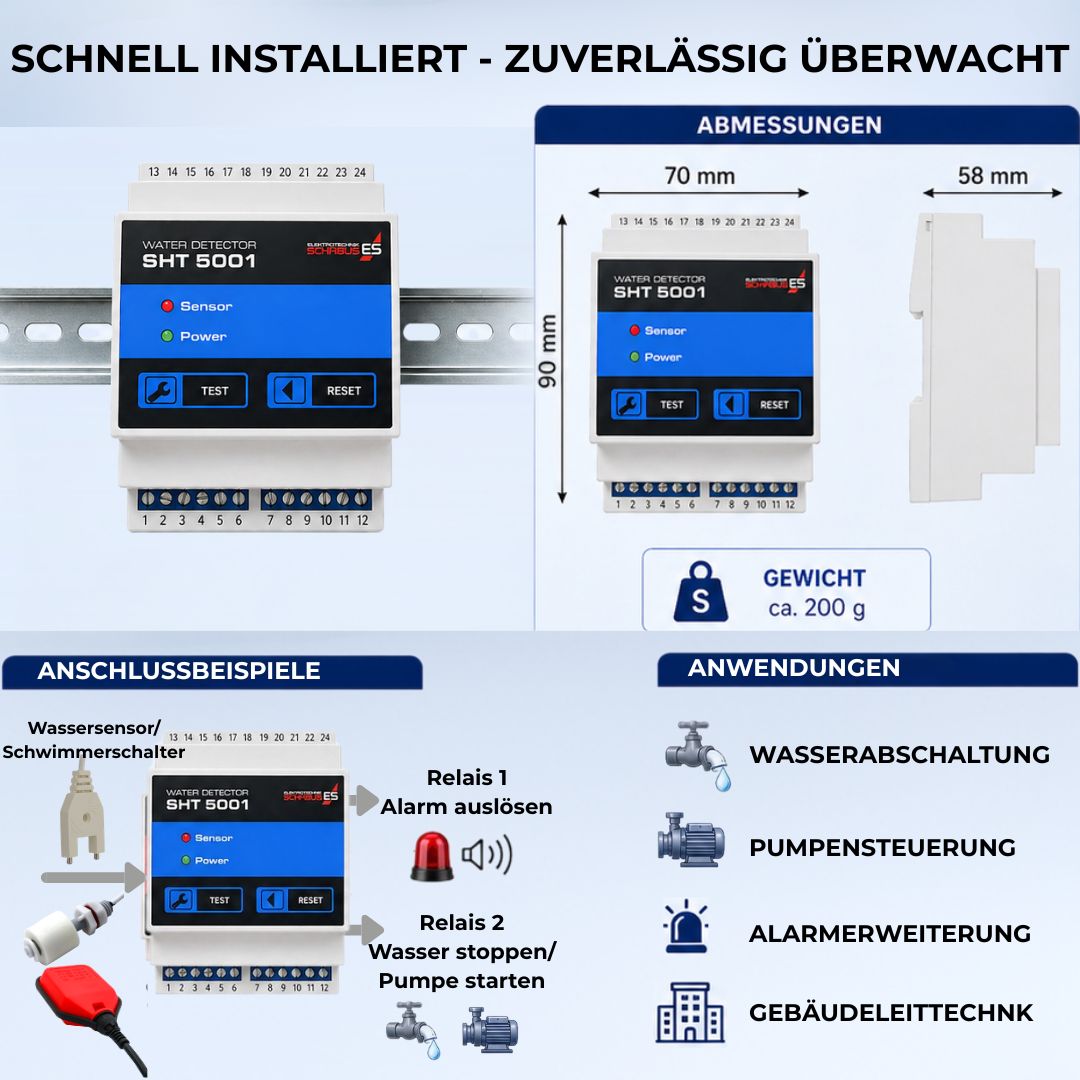

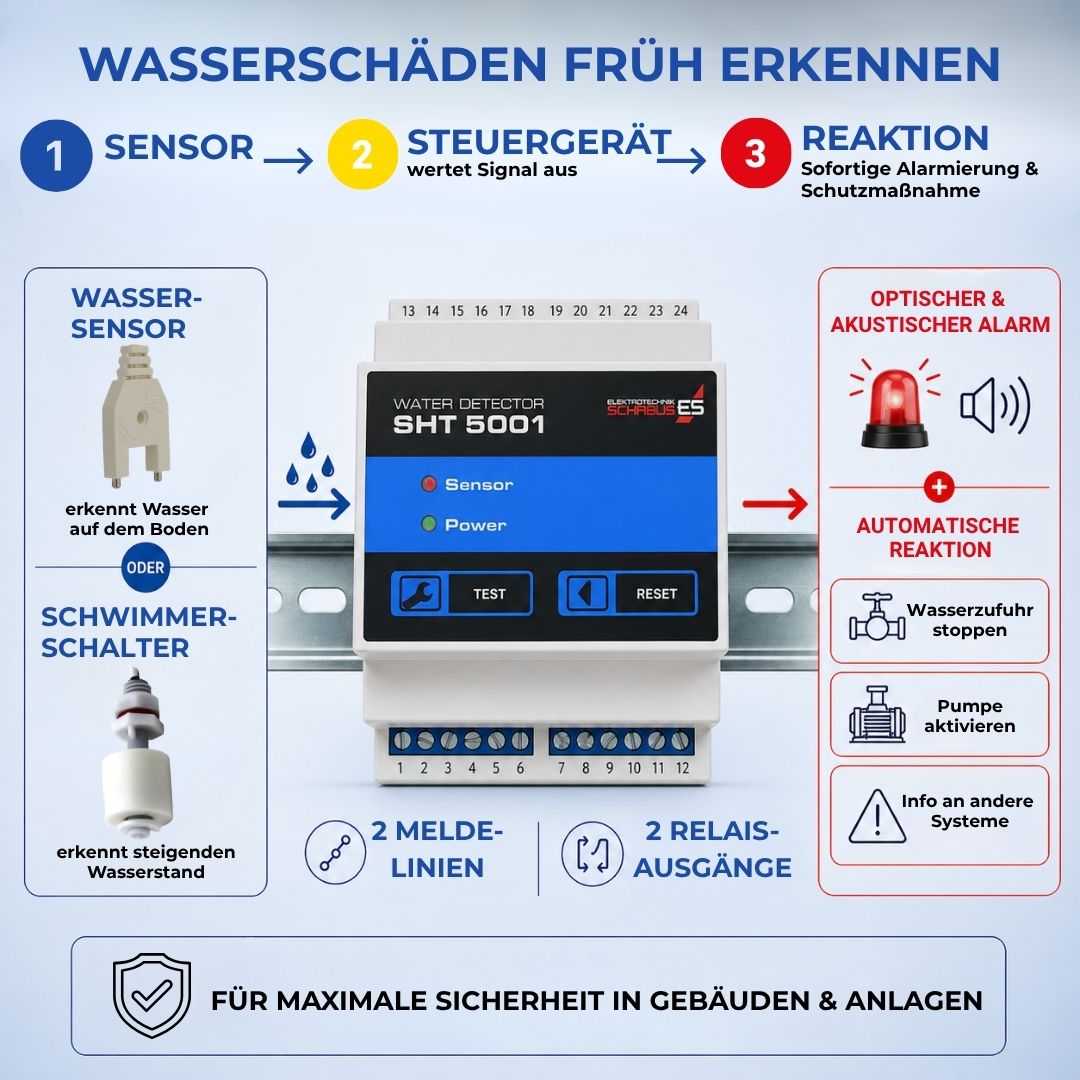

🔉 Wie wird der Alarm signalisiert?

Der SHT 5001 gibt bei Wasserkontakt oder Pegelüberschreitung:

• einen akustischen Warnton über den internen Piepser aus,
• und aktiviert ein Wechselrelais, das externe Geräte schalten kann (z. B. Pumpen, Alarme, Hausautomation).
• Zusätzlich steht ein Alarmausgang mit 12 V / 30 mA zur Verfügung – z. B. für Signal-LEDs, Blitzleuchten oder externe Sirenen.

Beide Meldelinien lösen getrennte Relais aus, der Summer und der Alarmausgang gelten gemeinsam für beide Linien

🛠️ Wie viele Sensoren kann ich pro Linie anschließen?

Pro Meldelinie lassen sich zwei Sensoren anschließen – je einer an:

• dem Eingang für Wassersensoren,
• und dem Eingang für Mini-Schwimmerschalter.

Somit ist jede Linie doppelt belegbar, mit jeweils eigenständiger Auswertung und Relaisansteuerung.

💬 Was passiert, wenn ich Wasser detektiere – aber der Alarm nicht ausgeht?

In diesem Fall könnte die Speicherfunktion aktiv sein. Ein gespeicherter Alarm bleibt bestehen, bis er manuell zurückgesetzt wird – über die Reset-Taste oder einen extern angeschlossenen Taster. Prüfen Sie ggf. die Position der Drahtbrücke im Gerät.

Wenn kein Wasser mehr vorhanden ist, der Alarm sich aber trotzdem nicht automatisch zurücksetzt, liegt es mit hoher Wahrscheinlichkeit daran, dass die Speicherfunktion eingeschaltet wurd
