Schwimmerschalter SHT 5019 SPDT-Kontakt ideal für verschmutztes Wasser

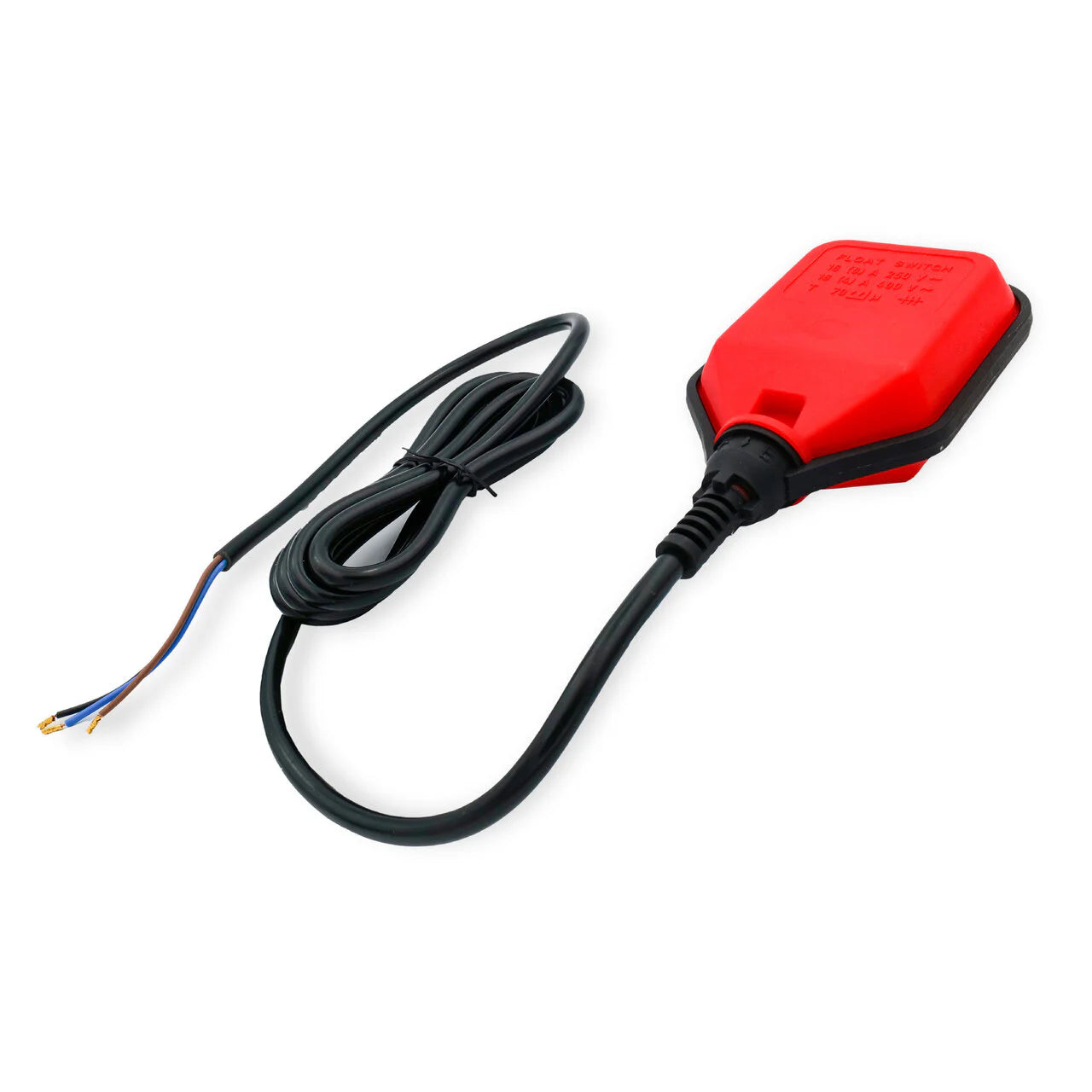

Mechanischer Schwimmerschalter für verschmutztes Wasser

Für Tanks, Schächte, Sumpf

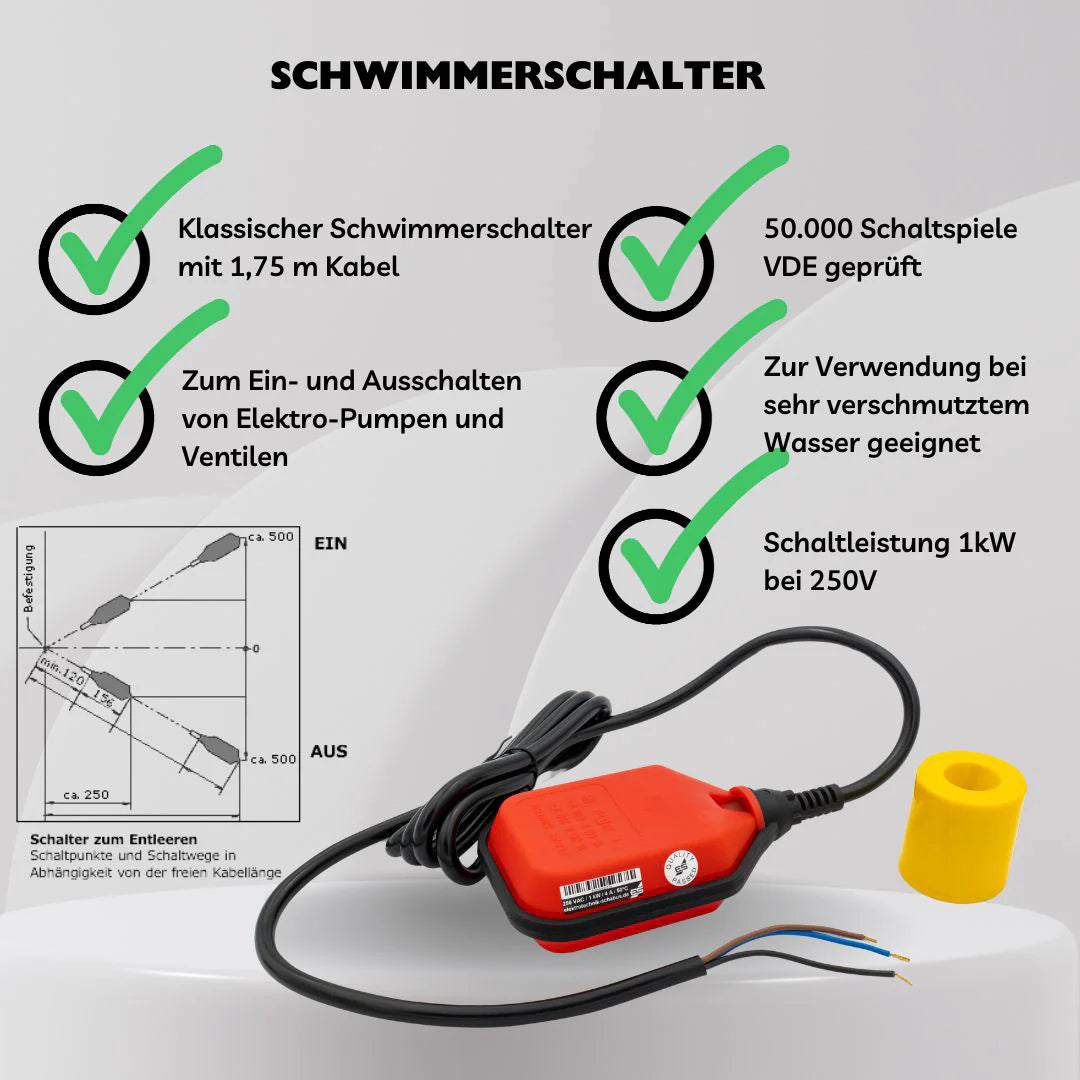

✓Robuster Schwimmerschalter aus Kunststoff (IP68)

✓1,75 m Anschlusskabel, anschlussfertig vorbereitet

✓Ideal zum Schalten von Elektro-Pumpen und Ventilen

✓Geeignet auch für stark verschmutztes Wasser

✓Schaltleistung bis zu 1 kW bei 250 V

✓Geprüft für ca. 50.000 Schaltzyklen

✓Einsatzbereich: -20 °C bis +50 °C Umgebungstemperatur

✓Druckloser Betrieb, max. 0,1 bar Betriebsüberdruck

29,90 €inkl. MwSt. zzgl. Versand
Auf Lager · Lieferzeit 4–5 Werktage mit DHL
Art.-Nr.: 200983EAN: 4044764001060
PayPal Klarna Mastercard Visa Google Pay Apple Pay Shop Pay
Versandkostenfreiab 100 €
5 JahreGarantie ›
14 TageWiderrufsrecht

SHT 5019 – Mechanischer Schwimmerschalter für verschmutztes Wasser

Der SHT 5019 überwacht und regelt Wasserstände in Tanks, Zisternen, Brunnen und Pumpensümpfen. Sein geschlossener Kunststoff-Schwimmkörper eignet sich für sauberes und verschmutztes Wasser.

Der Schwimmkörper bewegt sich mit dem Wasserstand und kippt um die Leitungsbefestigung. Ein mechanischer Wechslerkontakt schaltet abhängig von seiner Lage. Anders als bei den kleinen Reed-Schwimmerschaltern erfolgt die Betätigung durch das Kippen des gesamten Schwimmkörpers.

Befüllen oder Entleeren

Die gewünschte Funktion wird über die passende Kontaktkombination ausgewählt:

• Schwimmer oben: Schwarz–Braun geschlossen.
• Schwimmer unten: Schwarz–Blau geschlossen.

Beim Entleeren soll die Pumpe am oberen Schaltpunkt einschalten und am unteren wieder ausschalten. Beim Befüllen wird die umgekehrte Funktion benötigt. Anschluss und Funktionsprüfung erfolgen nach dem freigegebenen Anschlussplan durch eine Elektrofachkraft.

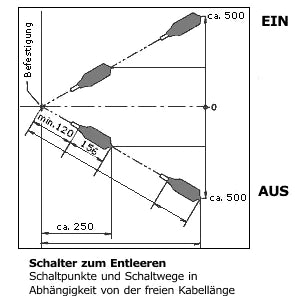

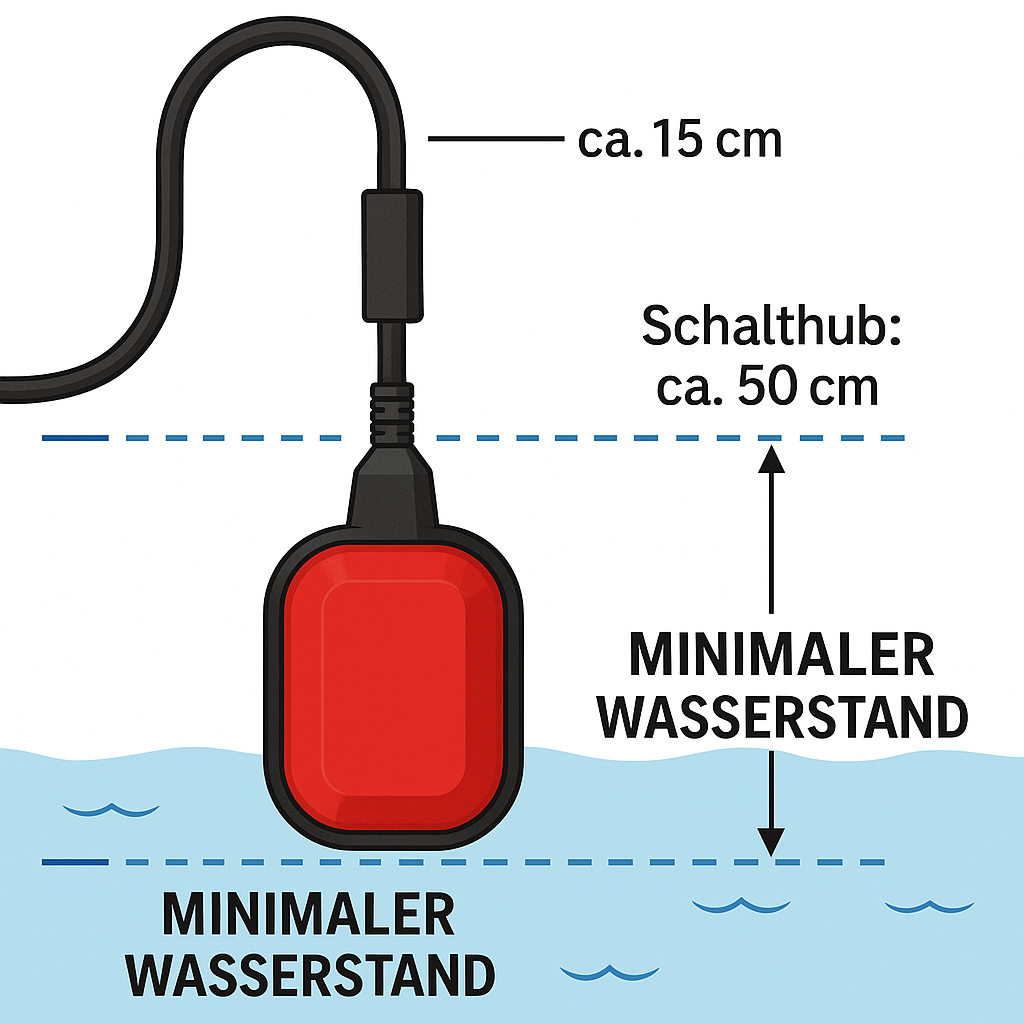

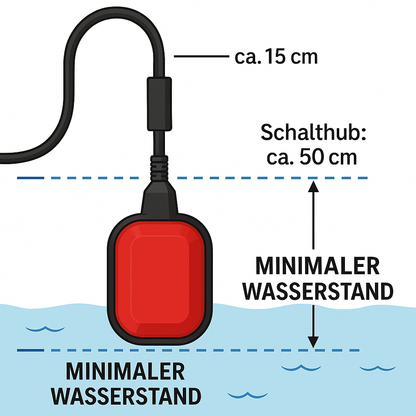

Schwenkbereich und Gegengewicht einstellen

Der Schwimmkörper muss sich frei bewegen können. Halten Sie ausreichend Abstand zu Behälterwänden, Rohren, Zuläufen und anderen Einbauten.

Befestigen Sie das Gegengewicht nach der modellbezogenen Montagevorgabe. Seine Position und die freie Leitungslänge beeinflussen den Schaltbereich. Prüfen Sie beide Schaltpunkte durch kontrolliertes Füllen und Entleeren.

Elektrische Daten und Anschluss

Die Betriebsangaben lauten 125/250 V AC bei 50–60 Hz und ein maximaler Nennstrom von 16 A (4 A). Laut Betriebsanleitung ist direktes Schalten bis 1 kW bei 250 V vorgesehen. Die konkrete Last muss einschließlich ihres Einschaltverhaltens geeignet sein.

Die Anschlussleitung ist 1,75 m lang und als H07RN-F mit 3 × 0,75 mm² ausgeführt.

Das Schwimmerkabel darf nicht direkt im Wasserbereich angeschlossen werden. Die Verbindung mit dem Pumpenkabel muss in einer feuchtigkeitsgeschützten Abzweigdose außerhalb des Tanks, Schachts oder Behälters erfolgen. Nicht verwendete Adern einzeln isolieren.

Elektrischer Anschluss und Funktionsüberprüfung müssen durch eine qualifizierte Elektrofachkraft erfolgen. Vor Reparatur-, Wartungs- oder Einstellarbeiten die Anlage freischalten und gegen Wiedereinschalten sichern.

Einsatzbedingungen und Pflege

Der Funktionsbereich beträgt −20 bis maximal +50 °C. Der Schalter ist nach IP68 geschützt und für regelmäßig drucklosen Betrieb mit maximal 0,1 bar Betriebsüberdruck vorgesehen.

Nicht geeignet für Trinkwasser, Lebensmittel, aggressive Medien oder Drucksysteme.

Kontrollieren Sie regelmäßig Leitungsbefestigung, Gegengewicht und freien Schwenkbereich. Entfernen Sie Ablagerungen und Fremdkörper, die die Bewegung behindern können. Prüfen Sie anschließend beide Schaltpunkte und die vollständige Funktion der angeschlossenen Anlage.

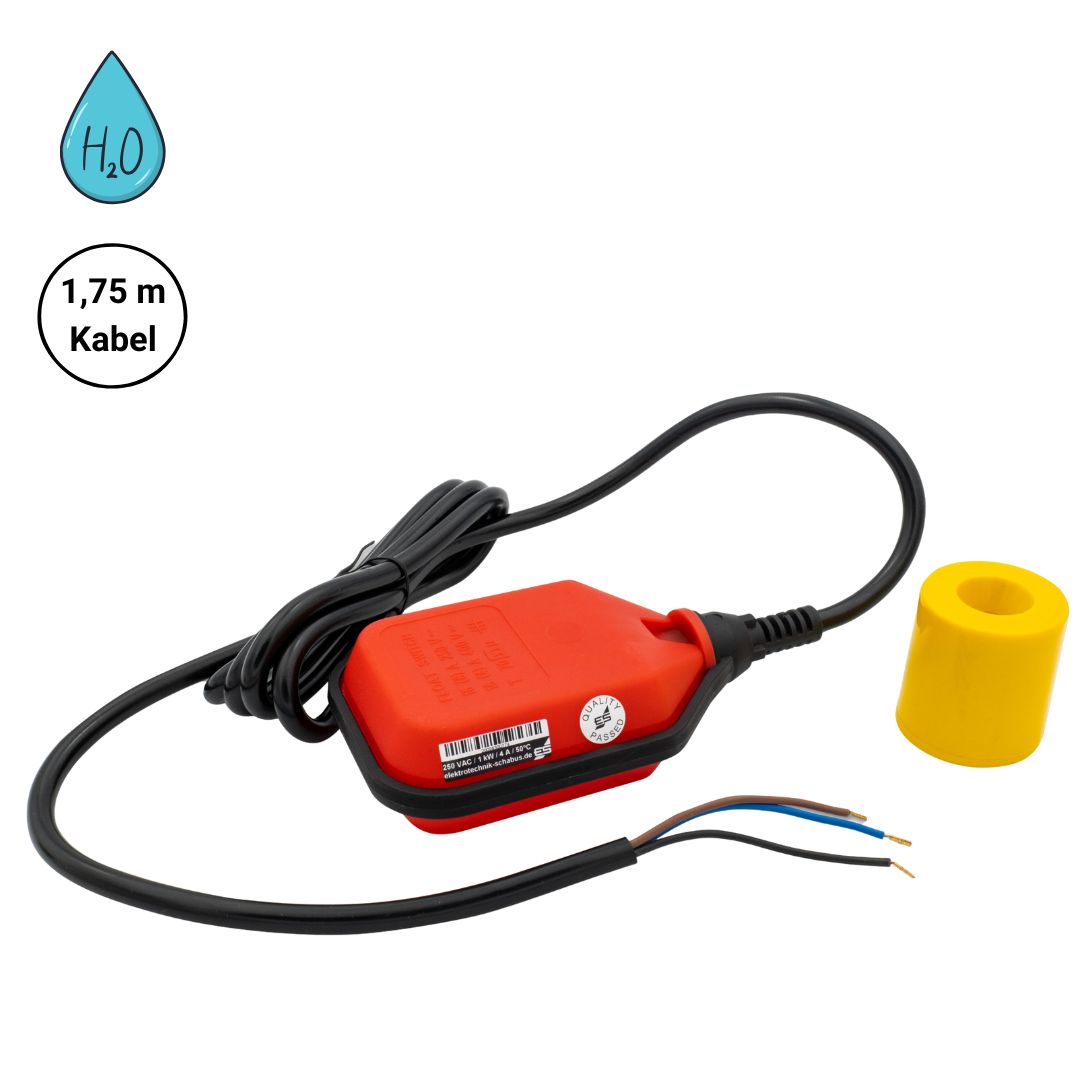

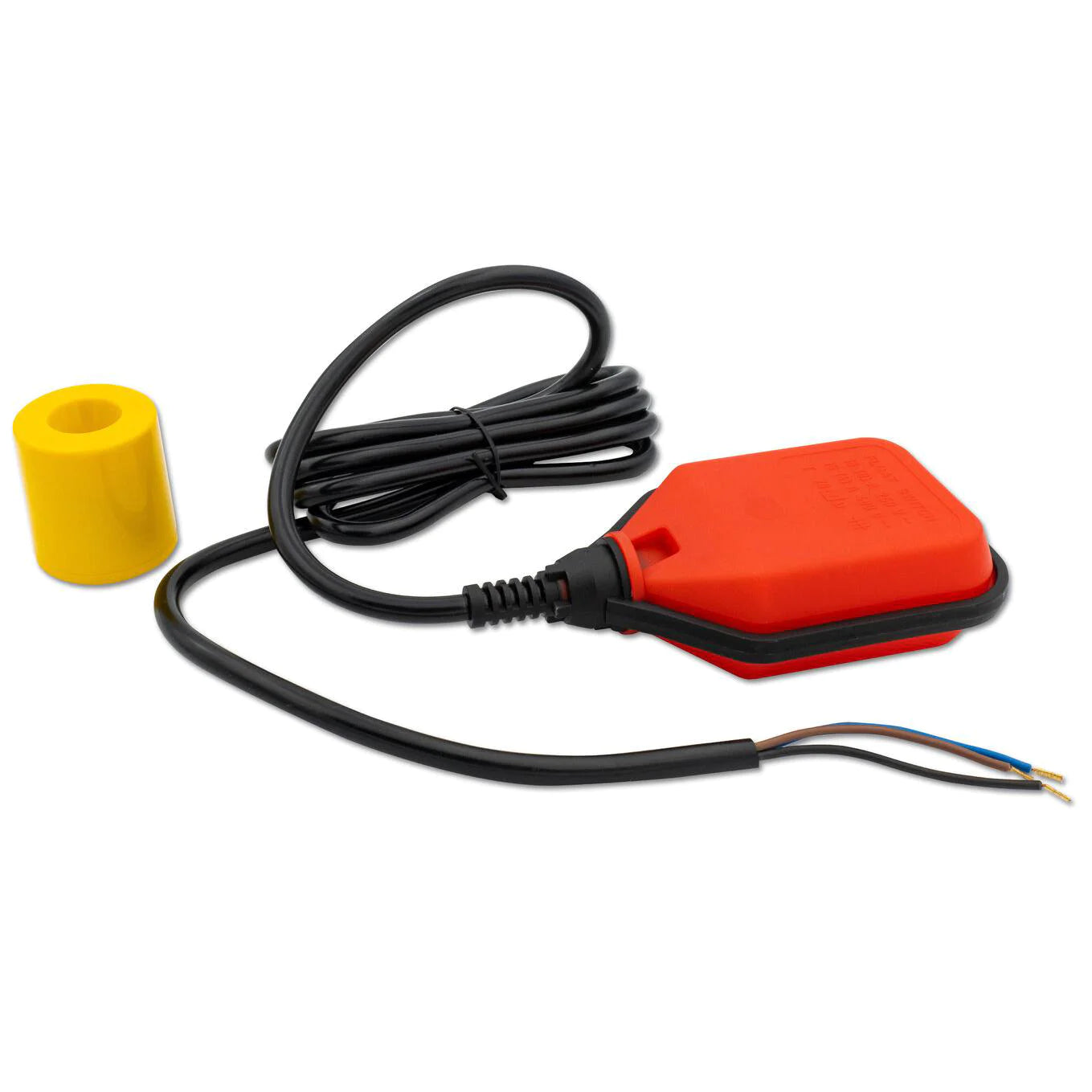

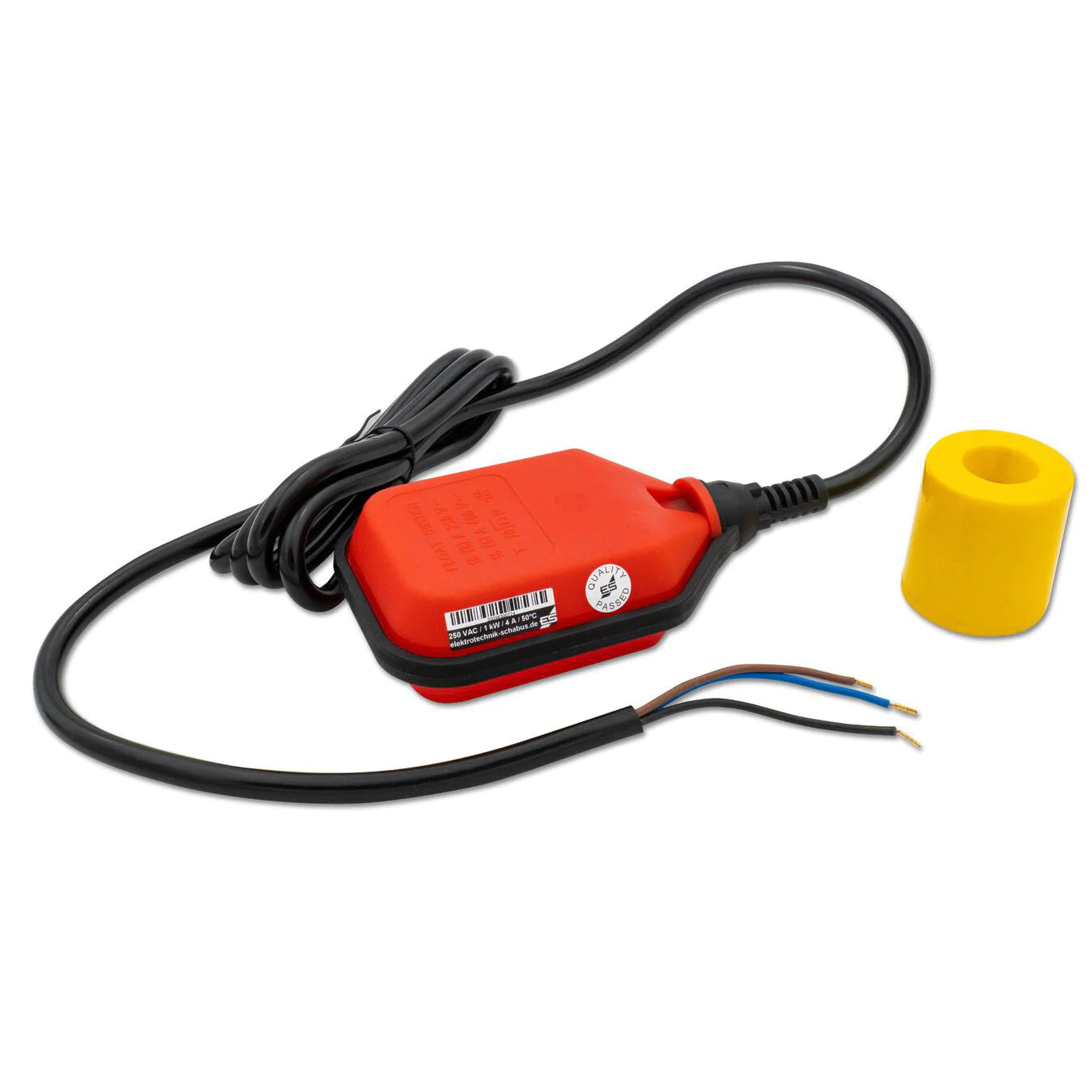

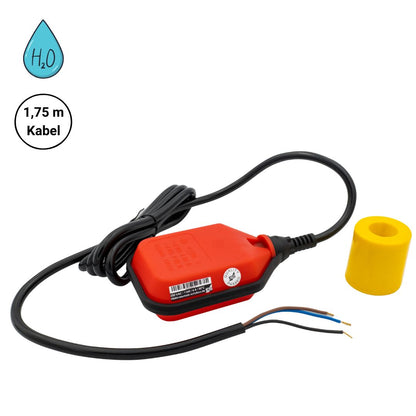

  • Schwimmerschalter mechanisch 230 V
  • Gegengewicht mit Befestigungsring
  • Anschlusskabel 1,75 m (schwarz)
  • Betriebsanleitung
Betriebsspannung125 V / 250 V AC / 50-60 Hz
SchutzartIP 68
Betriebstemperatur-20°C / +50°C

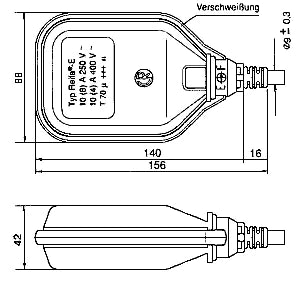

Abmessungen (H×B×T)
  • 88x156x42 mm Schwimmer
  • 27,00 × 12,00 × 12,00 mm Gegengewicht
Anschlussleitung1,75 m 3 x 0,75 mm² H07RN-F
WEEE-Reg.-Nr.DE91394868

Regelmäßig drucklos, maximal 0,1 bar

  • ✓ Versand mit DHL – Lieferzeit 4–5 Werktage
  • ✓ 14 Tage Rückgaberecht
  • ✓ Reparatur & Ersatzteile direkt vom Hersteller
  • ✓ Kauf auf Rechnung möglich

Warum direkt beim Hersteller kaufen?

Wasserschutz passend auswählen

Ob Küche, Keller oder Technikraum: Wir beraten Sie zum passenden Wassermelder und zur geeigneten Sensorlösung.

Melder und Sensor aufeinander abstimmen

Sensorkabel, Punktsensor oder Schwimmerschalter? Wir helfen Ihnen bei der Auswahl und Kombination für Ihre Anwendung.

Service direkt vom Hersteller

Fragen zur Platzierung, Erweiterung oder Reparatur? Sie sprechen direkt mit dem Hersteller Ihres Systems.

Häufige Fragen

Gut zu wissen

Wie funktioniert der SHT 5019?

Der gesamte Schwimmkörper bewegt sich mit dem Wasserstand und kippt um die Leitungsbefestigung. Ein mechanischer Wechslerkontakt schaltet abhängig von dieser Lage. Es handelt sich nicht um einen Mini-Schwimmer mit Reedkontakt.

Welche Kontakte sind oben und unten geschlossen?

Bei aufgeschwommenem Schwimmer ist Schwarz–Braun geschlossen. Bei nach unten hängendem Schwimmer ist Schwarz–Blau geschlossen. Schwarz ist der gemeinsame Anschluss. Beachten Sie den freigegebenen Anschlussplan und die Kennzeichnung der gelieferten Ausführung.

Kann ich damit einen Behälter befüllen und entleeren?

Ja, durch Auswahl der passenden Kontaktkombination. Beim Entleeren wird die Pumpe am oberen Schaltpunkt eingeschaltet und am unteren ausgeschaltet. Beim Befüllen wird die umgekehrte Funktion benötigt. Anschluss und Funktionsprüfung erfolgen durch eine Elektrofachkraft.

Wie stelle ich den Schaltbereich ein?

Über die Leitungsbefestigung, die Position des Gegengewichts und die freie Leitungslänge. Der Schwimmkörper muss frei schwenken können. Prüfen Sie den tatsächlichen oberen und unteren Schaltpunkt im eingebauten Zustand.

Kann ich eine Pumpe direkt anschließen?

Die Betriebsanleitung nennt direktes Schalten bis 1 kW bei 250 V. Die Pumpe muss einschließlich ihres Einschaltverhaltens zu den zulässigen Schaltwerten passen. Die Angabe 16 A (4 A) ist keine pauschale Freigabe für beliebige Pumpen. Die konkrete Auslegung muss eine Elektrofachkraft prüfen.

Ist der Schalter für verschmutztes Wasser geeignet?

Ja. Dennoch können Fremdkörper, Verwicklungen oder Ablagerungen seine Bewegung behindern. Halten Sie den Schwenkbereich frei und kontrollieren Sie die Funktion entsprechend den Einsatzbedingungen.

Darf ich ihn für Trinkwasser, Lebensmittel oder aggressive Flüssigkeiten verwenden?

Nein. Diese Anwendungen sind laut Betriebsanleitung ausgeschlossen. Der SHT 5019 ist außerdem nicht für Drucksysteme vorgesehen.

Welche Druckgrenze gilt?

Vorgesehen ist regelmäßig druckloser Betrieb mit maximal 0,1 bar Betriebsüberdruck. Aus der Schutzart IP68 darf keine beliebige zulässige Eintauchtiefe abgeleitet werden.

Wo darf die elektrische Verbindung hergestellt werden?

Außerhalb des Tanks, Schachts oder Behälters in einer feuchtigkeitsgeschützten Abzweigdose. Das Schwimmerkabel darf nicht direkt im Wasserbereich mit dem Pumpenkabel verbunden werden. Nicht verwendete Adern müssen einzeln isoliert werden.

Wie wird die Funktion geprüft?

Den Behälter kontrolliert füllen und entleeren. Dabei obere und untere Schaltung, freien Schwenkbereich und die vorgesehene Pumpen- oder Steuerfunktion prüfen. Nach Reinigung, Änderung der Gegengewichtsposition oder Umbau den Test wiederholen.
