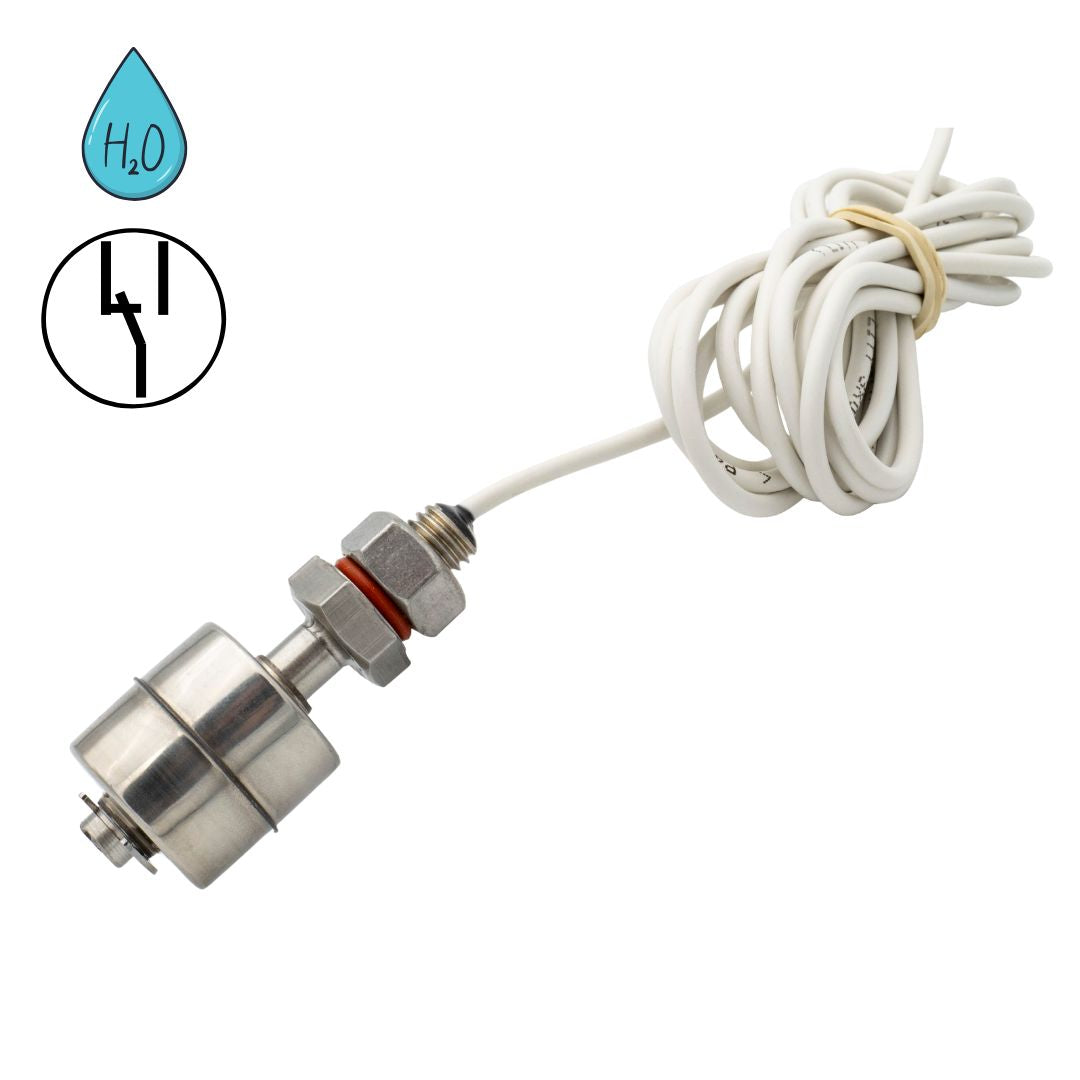

Mini-Schwimmerschalter SHT 5016 Edelstahl V4A | SPDT Wechsler
SHT 5016 Mini-Schwimmerschalter aus V4A-Edelstahl mit Wechslerkontakt (SPDT), 2,5 m Anschlusskabel und Gewindemontage zur zuverlässigen Pegelüberwachung in Tanks, Behältern sowie Pool- und Industrieanlagen.SHT 5016 Mini-Schwimmerschalter aus V4A-Edelstahl mit Wechslerkontakt (SPDT) zur automatischen Pegelüberwachung. Der Schwimmerschalter erkennt steigende oder fallende Flüssigkeitsstände bereits ab ca. 4 cm und eignet sich besonders für Poolwasser, Salzwasser, chlorhaltige Medien sowie anspruchsvolle Industrieanwendungen. Kompatibel mit Schabus Wassermeldern SHT 5000, SHT 5001 und SHT 5002.Anwendungsbeispiele des V4A-Mini-Schwimmerschalters SHT 5016 mit Wechslerkontakt (SPDT) für Pooltechnik, Salzwasseranlagen, Wasseraufbereitung, Lebensmittelindustrie, chemische Anlagen und Kühltechnik. Der korrosionsbeständige Schwimmerschalter eignet sich ideal für anspruchsvolle Umgebungen und die zuverlässige Pegelüberwachung unterschiedlichster Flüssigkeiten.Technische Übersicht des Mini-Schwimmerschalters SHT 5016 aus V4A-Edelstahl mit Wechslerkontakt (SPDT), Anschlussdiagramm, Abmessungen, Lieferumfang, technischen Daten und optionalem Zubehör. Der Schwimmerschalter schaltet den gemeinsamen Kontakt (COM) je nach Schwimmerstellung auf Öffner (NC) oder Schließer (NO) und ist mit den Schabus Wassermeldern SHT 5000, SHT 5001 und SHT 5002 kompatibel.Mini-Schwimmerschalter SHT 5016 Edelstahl V4A | SPDT WechslerMini-Schwimmerschalter Edelstahl V2A V4A Einzelteile mit Bemaßung

Mini-Schwimmerschalter SHT 5016 Edelstahl V4A | SPDT Wechsler

V4A-Edelstahl-Schwimmerschalter (Wechsler) für aggressive Medien

✓Mini-Schwimmerschalter = Zubehör für SCHABUS Wassermelder SHT 5000 und 5001, 5002

✓Zur Wasserstandsmeldung Pegelhöhe min. 4 cm, z.B. in Tanks, Zisternen, Brunnen, Pumpfensumpf uvm.

✓Besonders geeignet Salzwasser und chlorhaltige Medien| auch für Lebensmittel oder andere Medien, gegen die Edelstahl beständig ist, für alle Flüssigkeiten mit einer Dichte von mind. 0,7 g/ cm³ geeignet z.B Wasser, Heizöl, Diesel, Pflanzenöl, Schmieröle, u.a.

✓Material komplett aus V4A Edelstahl, Schaft aus dem vollen gedreht und gefräst

✓Reedkontakt mit Kabel verlötet und mit Wepuran® eingegossen, Kabellänge 2,5 m – Sonderlängen auf Anfrage

✓WECHSLER-Kontakt - Je nach Schwimmerstellung NO oder NC

122,50 €inkl. MwSt. zzgl. Versand
Auf Lager · Lieferzeit 4–5 Werktage mit DHL
Art.-Nr.: 300939EAN: 4044764003965
PayPal Klarna Mastercard Visa Google Pay Apple Pay Shop Pay
Versandkostenfreiab 100 €
5 JahreGarantie ›
14 TageWiderrufsrecht

SHT 5016 – Mini-Schwimmerschalter aus V4A-Edelstahl mit Wechslerkontakt

Der SHT 5016 überwacht Flüssigkeitsstände in Tanks, Schächten, Behältern und Anlagen. Seine V4A-Ausführung ist für Anwendungen mit erhöhten Anforderungen an die Korrosionsbeständigkeit vorgesehen, beispielsweise bei salz- oder chlorhaltigen Medien.

Die Eignung ist für die konkrete Flüssigkeit, deren Konzentration und Temperatur zu prüfen. Berücksichtigen Sie sämtliche benetzten Bauteile, Dichtungen und Zubehörteile. V4A allein ist keine pauschale Freigabe für jedes aggressive Medium.

Der Ringmagnet im beweglichen Schwimmer betätigt einen im Schaft vergossenen Wechslerkontakt. Dieser verbindet den gemeinsamen Kontakt je nach Schwimmerstellung mit einem der beiden anderen Kontakte. Die gewünschte Öffner- oder Schließerfunktion wird über die passende Kontaktkombination gewählt. Ein Umdrehen des Schwimmkörpers ist nicht vorgesehen.

Montieren Sie den Schaft senkrecht; maximal zulässig sind 30° Abweichung. Der Schwimmer muss frei beweglich bleiben. Die Mindestdichte der Flüssigkeit beträgt 0,7 g/cm³. Die Montageposition bestimmt die Schalthöhe.

Der SHT 5016 ist als Zubehör für die SCHABUS-Wassermelder SHT 5000, SHT 5001 und SHT 5002 vorgesehen. Sein Funktionsbereich beträgt −20 bis maximal +100 °C.

Die fest vergossene LIYY-Leitung ist 2,5 m lang und besitzt drei Adern mit jeweils 0,14 mm². Sie ist nur kurzzeitig wasserfest. Beachten Sie die Anschlussbelegung, zulässigen Schaltwerte und Vorgaben des angeschlossenen Geräts.

Technischer Hinweis & Anschluss

Kompatibel mit folgenden Geräten (separat erhältlich):

  • SHT 5000

  • SHT 5001

  • SHT 5002

Verkabelung über dünne, ungeschirmte LIYY-Leitung
(3 × 0,14 mm²), max. 50 m Leitungslänge

Kabelverlängerung

Die werkseitige Kabellänge kann bis zu 50 m verlängert werden.
Empfohlener Querschnitt: 3 × 0,14 mm²

Bei Parallelschaltung mehrerer Sensoren werden die Leitungslängen addiert.

⚠️ Hinweise zur Kabelführung

Die LIYY-Leitungen sind:

  • kurzzeitig wasserfest

  • flammwidrig

  • selbstverlöschend

  • beständig gegen Öle, Fette, Kühl- und Schmiermittel

Nicht geeignet für dauerhaften Wasserkontakt.

❗ Die Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden.

⚠️ Was muss ich beim elektrischen Anschluss beachten?

WICHTIGER SICHERHEITSHINWEIS:
Ein falscher Anschluss kann die empfindlichen Reedkontakte beschädigen und zu Fehlfunktionen führen.

Bitte beachten Sie:

  • Kein direkter Anschluss an induktive Lasten (Relais, Magnetventile)

  • Kein direkter Anschluss an kapazitive Lasten (SPS/PLS)

  • Keine Leitungen > 50 m

  • Zulässige Schaltleistung nicht überschreiten

👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.





RC-Glieder für Reedkontakte (10 … 40 VA)
Spannung Widerstand Kapazität RC-Glied-Typ
AC 24 V 100 Ω 0,33 μF A 3/24



Optionales Zubehör

LIYY-Steuerleitung 3 × 0,14 mm² (Meterware)
Für fachgerechte Verlängerungen bis max. 50 m Gesamtleitungslänge je Meldelinie.
Nur dünne, ungeschirmte LIYY-Leitungen verwenden – größere Querschnitte können Fehlfunktionen verursachen.

Montagewinkel V2A (Art.-Nr. 300787)
Empfohlen für eine präzise, senkrechte Befestigung des Mini-Schwimmerschalters an Tank- oder Schachtwänden.
Sorgt für zuverlässige Schaltfunktion und verhindert Verkanten.

Schmutzfangkorb mit Montagewinkel (Art.-Nr. 300320)
Schützt den Schwimmerschalter vor Blättern, Sedimenten und Kleintieren – ideal für Schächte, Außenbereiche und Regenwasseranlagen.
Nicht geeignet für chlor- oder salzhaltige Medien.


WEEE-NR.: DE91394868

  • Mini-Schwimmerschalter V4A Edelstahl – Wechslerkontakt (NO/NC)
  • vergossen an 2,5 m LIYY-Steuerleitung 3 × 0,14 mm²
  • Betriebsanleitung
Schaltleistungmax. 24 V AC / 60 V DC/ 0,5 A
SchutzartIP 68, Kabel nur kurzzeitig wasserfest
Betriebstemperatur−20 °C bis +100 °C
Abmessungen (H×B×T)

H=59 mm x ⌀=28 mm

Anschlussleitung3 x 0,14 mm² LIYY Leitung, 2,5 meter
  • Einbaulage senkrecht,
  • max. ±30° Neigung

min. 0,7g/cm³ Dichte, drucklos

  • ✓ Versand mit DHL – Lieferzeit 4–5 Werktage
  • ✓ 14 Tage Rückgaberecht
  • ✓ Reparatur & Ersatzteile direkt vom Hersteller
  • ✓ Kauf auf Rechnung möglich

Warum direkt beim Hersteller kaufen?

Zugelassen & anerkannt

Keine No-Name-Ware: Unsere Geräte sind geprüft, zugelassen und werden vom Fachhandwerk anerkannt.

Sofort einsatzbereit

Empfänger, Sender, Magnet, Batterie & Montagematerial – alles dabei, nichts nachzukaufen.

Reparatur & Ersatzteile

Reparatur und Ersatzteile direkt vom Hersteller – auch über die gesetzliche Gewährleistung hinaus.

Häufige Fragen

Gut zu wissen

Was unterscheidet SHT 5015 und SHT 5016?

Der SHT 5015 besteht aus V2A-Edelstahl, der SHT 5016 aus V4A-Edelstahl. Beide besitzen einen dreipoligen Wechslerkontakt. Für salz- oder chlorhaltige Medien empfiehlt die Betriebsanleitung V4A; die konkrete Materialverträglichkeit muss trotzdem geprüft werden.

Was bedeutet Wechslerkontakt beziehungsweise SPDT?

Ein gemeinsamer Kontakt wird je nach Schwimmerstellung mit einem der beiden anderen Kontakte verbunden. Beim Umschalten öffnet ein Kontaktweg, während der andere schließt. Die beiden Kontaktwege besitzen einen gemeinsamen Anschluss und sind keine unabhängig schaltenden Kontakte.

Wie wähle ich Öffner- oder Schließerfunktion?

Verwenden Sie den gemeinsamen Kontakt und den für die gewünschte Funktion vorgesehenen zweiten Kontakt. Beachten Sie die Anschlusskennzeichnung des gelieferten Schalters und die Anleitung des angeschlossenen Geräts. Der Schwimmkörper wird zur Funktionswahl nicht umgedreht.

Was geschieht mit einer nicht verwendeten Ader?

Bei Nutzung nur einer Kontaktkombination bleibt die dritte Ader unbenutzt. Isolieren Sie diese einzeln und schützen Sie das Leitungsende vor Feuchtigkeit. Nicht benötigte Adern dürfen nicht beliebig zusammengeschaltet werden.

Wie wird der Schwimmerschalter montiert?

Der Schaft muss senkrecht stehen; maximal zulässig sind 30° Abweichung. Der Schwimmer darf weder Behälterwand noch Einbauten oder Leitungen berühren. Die Montageposition bestimmt die Schalthöhe. Prüfen Sie den tatsächlichen Schaltpunkt im eingebauten Zustand.

Für welche Flüssigkeiten sind die Schalter geeignet?

Die Flüssigkeit muss eine Dichte von mindestens 0,7 g/cm³ besitzen. Zusätzlich müssen Edelstahl, Dichtungen und alle weiteren benetzten Bauteile mit Medium und Temperatur verträglich sein. Die elektrische Leitfähigkeit ist für die Funktion nicht entscheidend.

Kann der SHT 5016 dauerhaft in Pool- oder Salzwasser eingesetzt werden?

Das lässt sich nicht allein aus der Bezeichnung V4A ableiten. Entscheidend sind unter anderem Konzentration, Temperatur sowie die Eignung von Dichtungen, Leitungen und Zubehör. Klären Sie die konkreten Einsatzbedingungen vor der Verwendung.

Ist das Anschlusskabel austauschbar oder verlängerbar?

Die 2,5 m lange LIYY-Leitung ist fest vergossen und nicht als austauschbare Steckleitung ausgeführt. Sonderlängen können vor der Bestellung angefragt werden. Verlängerungen müssen den gerätebezogenen Vorgaben entsprechen. Für die genannten SCHABUS-Wassermelder sind maximal 50 m Gesamtleitungslänge je Meldelinie vorgesehen; bei Parallelschaltung werden die Leitungslängen addiert. Zur Weiterführung aller drei Kontakte ist eine passende dreiadrige, ungeschirmte Leitung erforderlich.

Kann ich eine Pumpe oder ein Magnetventil direkt anschließen?

Die Schwimmerschalter sind keine universellen Lastschalter. Induktive und kapazitive Lasten können den Reedkontakt beschädigen. Verwenden Sie eine geeignete Steuerung und beachten Sie die zulässigen Schaltwerte sowie die erforderliche Schutzbeschaltung. Diese muss zur Last und zur Gleich- beziehungsweise Wechselspannung passen.

Welche Pflege und Funktionsprüfung sind erforderlich?

Kontrollieren Sie Befestigung, Leitungen und freie Schwimmerbewegung. Entfernen Sie Ablagerungen vorsichtig mit einem weichen, feuchten Tuch; keine lösemittelhaltigen Reiniger verwenden. Prüfen Sie danach beide Schaltzustände und die vorgesehene Reaktion des angeschlossenen Systems. Die LIYY-Leitung ist nur kurzzeitig wasserfest und nicht für dauerhaftes Untertauchen vorgesehen.
