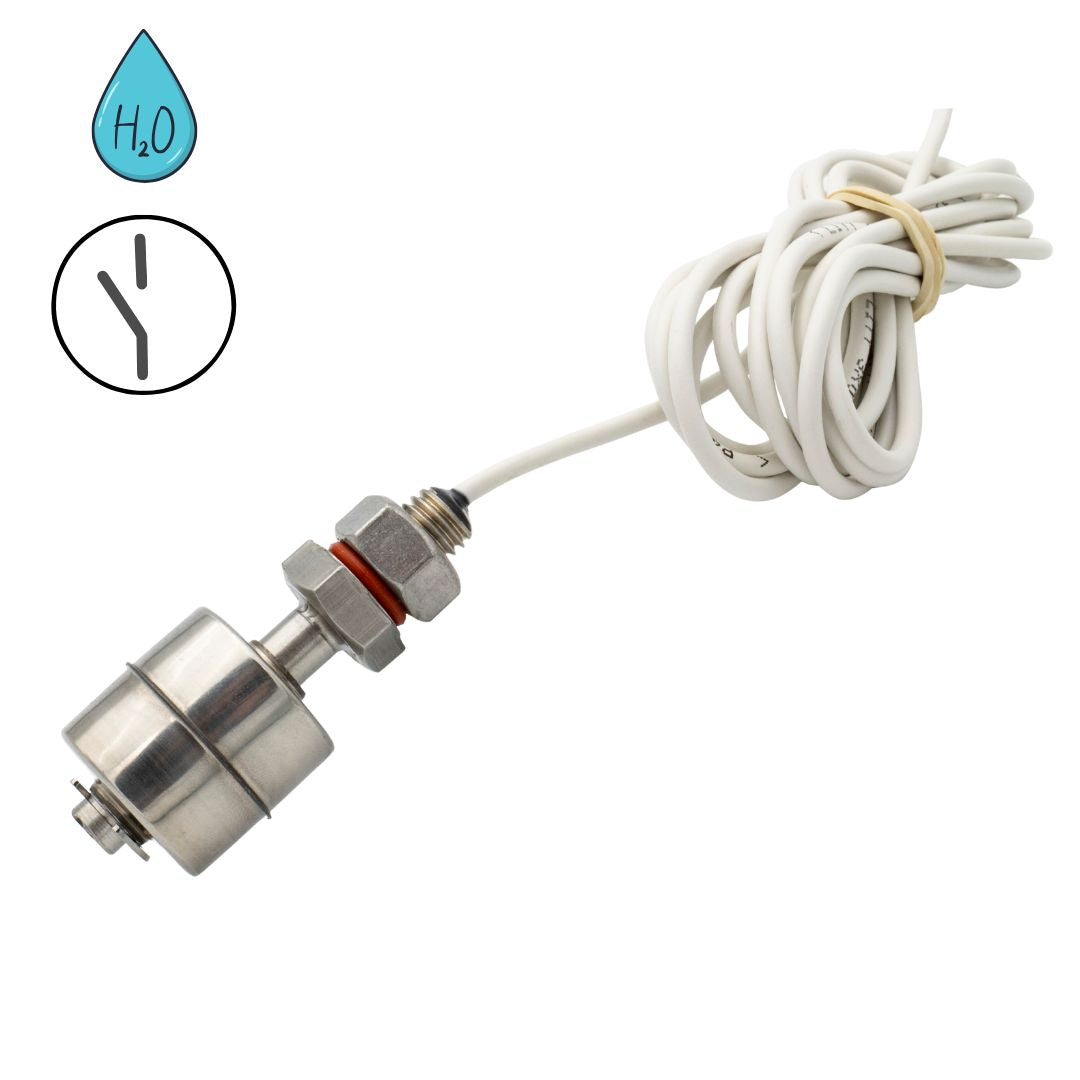

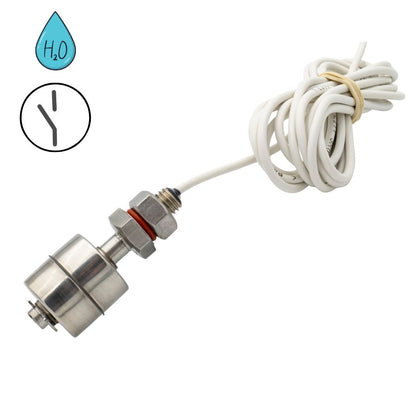

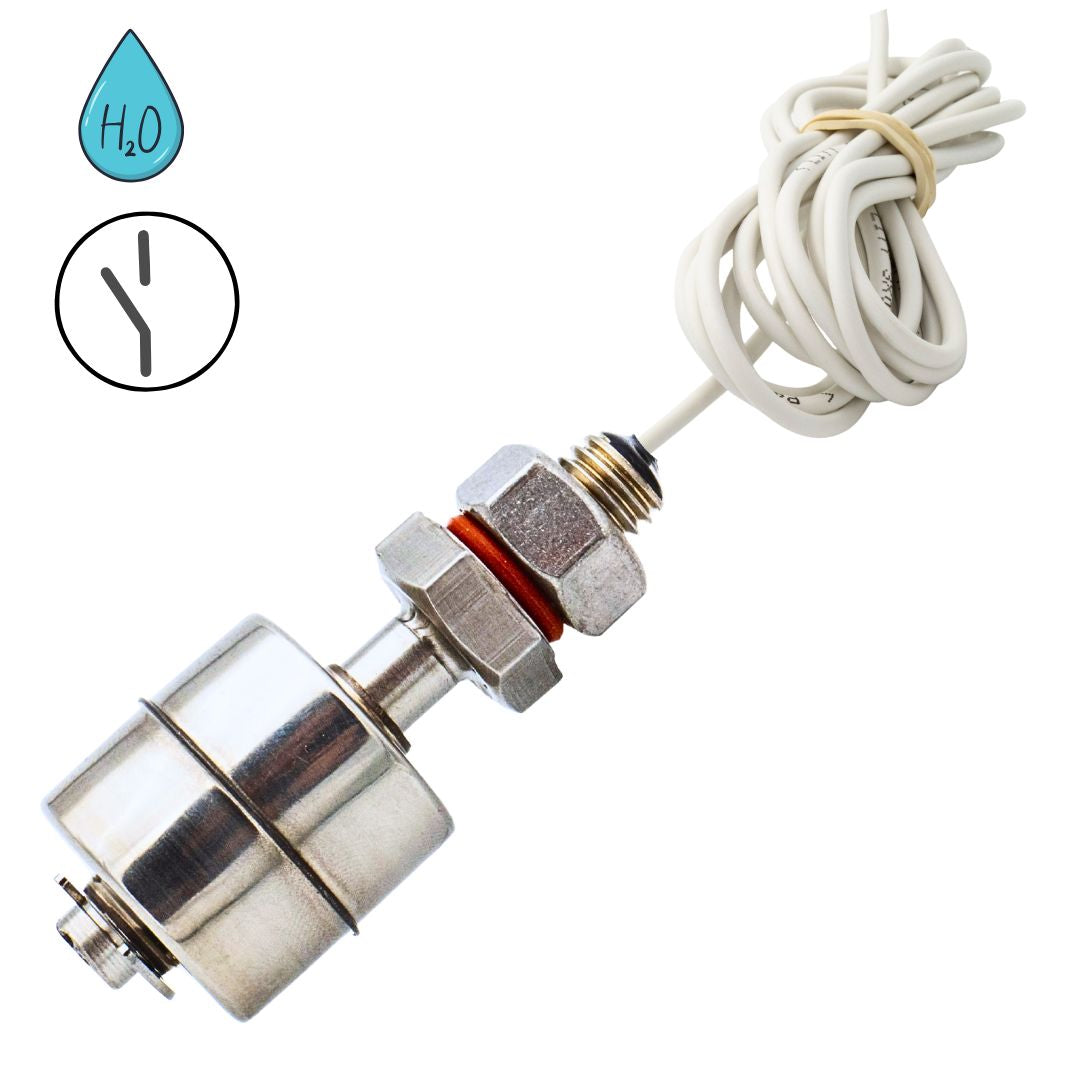

Mini-Schwimmerschalter SHT 5014 Edelstahl V4A | NC/NO Öffner/Schließer
SHT 5014 Mini-Schwimmerschalter aus V4A-Edelstahl mit 2,5 m Anschlusskabel und wählbarer NC-/NO-Schaltfunktion zur zuverlässigen Pegelüberwachung in Wasser, Poolwasser und weiteren Flüssigkeiten.SHT 5014 Mini-Schwimmerschalter aus korrosionsbeständigem V4A-Edelstahl zur automatischen Pegelüberwachung in Tanks, Behältern und Anlagen. Der Schwimmerschalter erkennt steigende oder fallende Flüssigkeitsstände ab ca. 4 cm und ist mit den Schabus Wassermeldern SHT 5000, SHT 5001 und SHT 5002 kompatibel.Anwendungsbeispiele des V4A-Mini-Schwimmerschalters SHT 5014 für Pooltechnik, Salzwasseranlagen, Lebensmittelindustrie, chemische Anlagen, Wasseraufbereitung und Kühltechnik. Der Schwimmerschalter eignet sich besonders für chlorhaltige, korrosive und anspruchsvolle Industrieanwendungen.Technische Übersicht des Mini-Schwimmerschalters SHT 5014 aus V4A-Edelstahl mit Abmessungen, Lieferumfang, Funktionsweise, Anschlussbeispielen, NC-/NO-Schaltfunktion, technischen Daten und optionalem Zubehör. Ideal für Poolwasser, Salzwasser, chlorhaltige Medien sowie industrielle Anwendungen mit hohen Anforderungen an die Korrosionsbeständigkeit.Mini-Schwimmerschalter SHT 5014 Edelstahl V4A | NC/NO Öffner/SchließerMini-Schwimmerschalter SHT 5014 Edelstahl V4A | NC/NO Öffner/Schließer

Mini-Schwimmerschalter SHT 5014 Edelstahl V4A | NC/NO Öffner/Schließer

V4A-Edelstahl-Schwimmerschalter für Pool- & Salzwasser

Für Tanks, Schächte und anspruchsvolle Medien.

✅ Mini-Schwimmerschalter aus V4A-Edelstahl (1.4571)

✅ Öffner (NC) / Schliesser (NO) – Umdrehen des Schwimmerkörpers entspricht umgekehrter Kontaktfunktion, entfällt bei Wechsler

✅ Pegelüberwachung ab ca. 4 cm

✅ Besonders geeignet für Poolwasser, Salzwasser, chlorhaltige und korrosive Medien

✅ Geeignet für Flüssigkeiten ab einer Dichte von 0,7 g/cm³

✅ Hochwertiger, vergossener Reedkontakt mit 2,5 m LIYY-Steuerleitung

✅ Ideal als Zubehör für SCHABUS SHT 5000, SHT 5001 und SHT 5002

99,90 €inkl. MwSt. zzgl. Versand
Auf Lager · Lieferzeit 4–5 Werktage mit DHL
Art.-Nr.: 300941EAN: 4044764003255
PayPal Klarna Mastercard Visa Google Pay Apple Pay Shop Pay
Versandkostenfreiab 100 €
5 JahreGarantie ›
14 TageWiderrufsrecht

🧪 Höchste Korrosionsbeständigkeit – auch für Pool- und Salzwasser

Der Mini-Schwimmerschalter aus V4A-Edelstahl (Werkstoff 1.4571) wurde für besonders anspruchsvolle Anwendungen entwickelt. Dank seiner hohen Korrosionsbeständigkeit eignet er sich ideal für chlorhaltige Medien, Salzwasser sowie viele industrielle Anwendungen mit erhöhten Anforderungen an Material und Langlebigkeit.

Er überwacht Flüssigkeitsstände zuverlässig ab einer Pegelhöhe von ca. 4 cm und ist die ideale Ergänzung zu den Profi-Wassermeldern SHT 5000, SHT 5001 und SHT 5002.

💡 Unsere Empfehlung: Für die meisten Anwendungen genügt ein Schließerkontakt. Der Wechsler bietet zusätzliche Flexibilität für komplexere Steuerungen.

⚙️ Präzise gefertigt – für maximale Lebensdauer

  • Schaft aus massiv gefrästem V4A-Edelstahl

  • Schwimmer aus rostfreiem V4A-Blech

  • Hochwertiger, wasserdicht vergossener Reedkontakt (Meder)

  • Wartungsfrei & verschleißfrei

Bei niedriger Schaltleistung (< 5 V / < 1 mA) sind bis zu eine Billion Schaltspiele möglich.



🌊 Funktionsweise

Der Schaltkontakt schließt bei einer Pegelhöhe von ca. 4 cm.

Durch einfaches Umdrehen des Schwimmerkörpers kann die Schaltfunktion geändert werden (NO/NC je nach Einbaulage).

Geeignet für Flüssigkeiten mit einer Dichte ab 0,7 g/cm³.



🔌 Technischer Hinweis & Anschluss

Anschluss an folgende Geräte möglich (separat erhältlich):

  • SHT 5000

  • SHT 5001

  • SHT 5002

Verkabelung über dünne, ungeschirmte LIYY-Leitung
(2 × 0,14 mm²), max. 50 m Leitungslänge



📏 Kabelverlängerung

Die werkseitige Kabellänge kann bis zu 50 m verlängert werden.
Empfohlener Querschnitt: 2 × 0,14 mm²



⚠️ Hinweise zur Kabelführung

Die LIYY-Leitungen sind:

  • kurzzeitig wasserfest

  • flammwidrig

  • selbstverlöschend

  • beständig gegen Öle, Fette, Kühl- und Schmiermittel

Nicht geeignet für dauerhaften Wasserkontakt.

❗ Die Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden.



⚠️ Was muss ich beim elektrischen Anschluss beachten?

WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte zerstören und zu Fehlfunktionen führen.

Bitte beachten Sie:

  • Kein direkter Anschluss an induktive Lasten (Relais, Magnetventile)

  • Kein direkter Anschluss an kapazitive Lasten (SPS/PLS)

  • Keine langen Leitungen > 50 m

  • Zulässige Schaltleistung nicht überschreiten

👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.





RC-Glieder für Reedkontakte (10 … 40 VA)
Spannung Widerstand Kapazität RC-Glied-Typ
AC 24 V 100 Ω 0,33 μF A 3/24



🧩 optionales Zubehör

🔌 LIYY-Steuerleitung 2 × 0,14 mm² (Meterware)
Für fachgerechte Verlängerungen bis max. 50 m Gesamtleitungslänge je Meldelinie.
Nur dünne, ungeschirmte LIYY-Leitungen verwenden – größere Querschnitte können Fehlfunktionen verursachen.

🔧 Montagewinkel V2A (Art.-Nr. 300787)
Empfohlen für eine präzise, senkrechte Befestigung des Mini-Schwimmerschalters an Tank- oder Schachtwänden.
Sorgt für zuverlässige Schaltfunktion und verhindert Verkanten.

🛡️ Schmutzfangkorb mit Montagewinkel (Art.-Nr. 300320)
Schützt den Schwimmerschalter vor Blättern, Sedimenten und Kleintieren – ideal für Schächte, Außenbereiche und Regenwasseranlagen.
Nicht geeignet für chlor- oder salzhaltige Medien.

  • Mini-Schwimmerschalter V4A Edelstahl
  • Öffner (NC) / Schliesser (NO)
  • 2,5 m LIYY-Steuerleitung (2 × 0,14 mm²)
  • Betriebsanleitung
Betriebsspannungmax. 25 V AC / 60 V DC/ 0,5 A
Schaltleistungmax. 10 Watt
SchutzartIP 68
Abmessungen (H×B×T)

H=59 mm x ⌀=28 mm

Anschlussleitung2,5 m | 2×0,14mm2 | weiß
  • Einbaulage senkrecht,
  • max. ±30° Neigung

min. 0,7g/cm³ Dichte, drucklos

  • ✓ Versand mit DHL – Lieferzeit 4–5 Werktage
  • ✓ 14 Tage Rückgaberecht
  • ✓ Reparatur & Ersatzteile direkt vom Hersteller
  • ✓ Kauf auf Rechnung möglich

Warum direkt beim Hersteller kaufen?

Zugelassen & anerkannt

Keine No-Name-Ware: Unsere Geräte sind geprüft, zugelassen und werden vom Fachhandwerk anerkannt.

Sofort einsatzbereit

Empfänger, Sender, Magnet, Batterie & Montagematerial – alles dabei, nichts nachzukaufen.

Reparatur & Ersatzteile

Reparatur und Ersatzteile direkt vom Hersteller – auch über die gesetzliche Gewährleistung hinaus.

Häufig zusammen gekauft

Kunden kauften auch

Alle ansehen →
Familienunternehmen aus Oberbayern

Sicherheit „Made in Germany“ – seit 1992

Wir entwickeln und fertigen zuverlässige Mess- und Meldesysteme selbst – vom ersten Prototyp bis zum Reparaturservice, alles aus einer Hand. Unsere Produkte schützen Leben und schaffen Vertrauen.

  • Zugelassen, nicht nur billig – DIBt-geprüft & anerkannt
  • Das komplette System aus einer Hand, sofort einsatzbereit
  • Service, Ersatzteile & Reparatur direkt aus Bayern
1992
gegründet
30+
Jahre Erfahrung
30.000
zufriedene Kunden
DIBt
zugelassen & TÜV
Wolfgang & Petra Schabus
Das Team von Elektrotechnik Schabus in Oberbayern
Was Kunden sagen

Darauf verlassen sich unsere Kunden

Customer Reviews

Be the first to write a review
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
Häufige Fragen

Gut zu wissen

🔧 Wie wird der Schwimmerschalter montiert?
Der Schwimmerschalter aus V4A-Edelstahl wird idealerweise mit einem passenden Montagewinkel (Art.-Nr. 300787) befestigt, um eine möglichst senkrechte Ausrichtung mit maximal 30° Abweichung sicherzustellen. Nur so kann der Schwimmerkörper frei und zuverlässig auf dem Schaft gleiten.

↕️ Kann ich die Schaltfunktion umkehren?
Ja! Drehen Sie einfach den Schwimmerkörper um 180 °, um zwischen Öffner- und Schließerfunktion zu wechseln (nicht nötig beim Wechsler).
Im Schwimmer befindet sich ein Ringmagnet, im Schaft ist ein Meder Reed-Kontakt in Wepuran® vergossen. Bewegt sich der Schwimmer nach oben, wird der Reedkontakt geschlossen. Durch Umdrehen des Schwimmers erhält man die umgekehrte Schaltfunktion – dazu muss lediglich der E-Ring am Ende des Schafts gelöst werden.

💧 Für welche Medien ist der Schwimmerschalter geeignet?
Der Schwimmerschalter aus V4A eignet sich für alle Flüssigkeiten mit einer Dichte von mindestens 0,7 g/cm³ – auch bei anspruchsvollen Bedingungen. Dank der besonders korrosionsbeständigen Edelstahl-Legierung (1.4571 / AISI 316Ti) ist der Einsatz selbst in gechlortem Poolwasser, Salzwasser oder schwachen chemischen Laugen

🔌 Ist das Anschlusskabel austauschbar?
Das Gerät wird standardmäßig mit einem 2,5 m langen LiYY/PVC-Kabel geliefert. Dieses ist flammwidrig, kurzzeitig wasserfest und chemikalienbeständig. Auf Wunsch sind auch Sonderlängen möglich – unser Technischer Support berät Sie gerne.

⚠️ Was muss ich beim elektrischen Anschluss beachten?

WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte zerstören und dadurch eine Fehlfunktion verursachen – im schlimmsten Fall mit Personen- oder Sachschäden als Folge.

Bitte beachten Sie deshalb:

  • Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)
  • Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS – siehe unsere „aktiven“ Wassersensoren und Schwimmerschalter) oder lange Leitungen > 50 m
  • Zulässige Schaltleistung darf nicht überschritten werden

👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.

Empfohlene RC-Glieder für Reedkontakte (10 – 40 VA):

SpannungWiderstandKapazitätTypAC 24 V100 Ω0,33 μFA 3/24

Wenn Sie unsicher sind, sprechen Sie bitte mit einer Elektrofachkraft oder wenden Sie sich direkt an unseren Support.
