Artikelnummer: 200939
Lieferzeit: 2-3 Werktage
Vollständige Details anzeigen
Lieferumfang

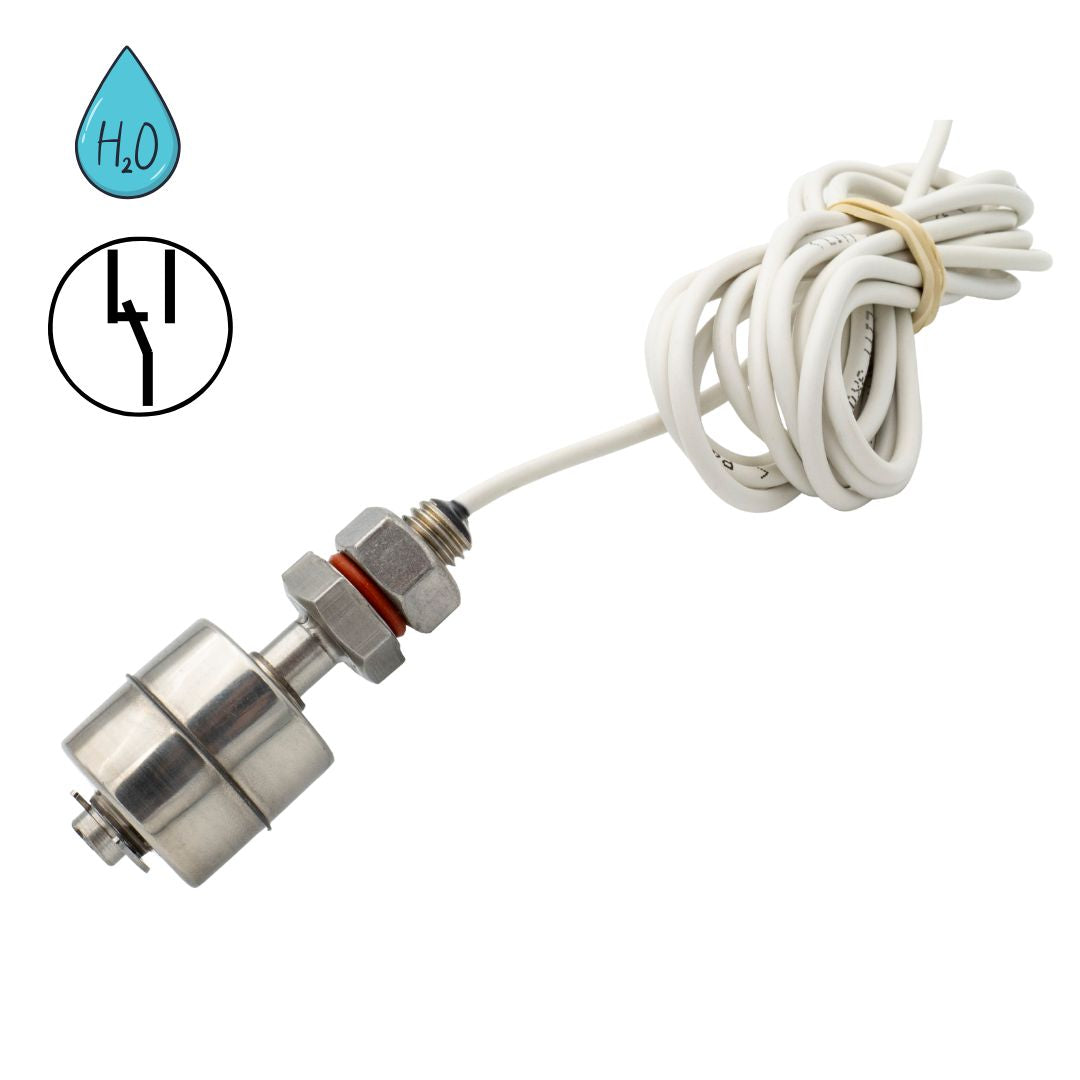

Die kompakten Minischwimmerschalter mit Wechslerfunktion aus V2A-Edelstahl eignen sich ideal für anspruchsvolle Einsatzbereiche – zum Beispiel in der Lebensmittelverarbeitung, in denen Hygiene, Korrosionsbeständigkeit und Zuverlässigkeit entscheidend sind. Edelstahl bietet eine besonders glatte Oberfläche, auf der sich Keime und Rückstände kaum festsetzen können – ein klarer Vorteil gegenüber Kunststofflösungen. Zudem ist V2A widerstandsfähig gegenüber schwachen Säuren, Laugen und Reinigungsmitteln, was ihn zur ersten Wahl bei aggressiven oder hygienekritischen Medien macht.
Der Schaft des Schwimmerschalters wird aus massivem V2A-Edelstahl gefräst und gedreht – das sorgt für hohe Formstabilität und Langlebigkeit auch bei dauerhafter Beanspruchung. Der Schwimmerkörper selbst besteht aus dünnem, rostfreiem Edelstahlblech. Im Inneren sorgt ein hochwertiger, wasserdicht vergossener Reedkontakt von Meder für zuverlässige Signalübertragung – fest verlötet und geschützt vor Feuchtigkeit und Erschütterungen.
Im Gegensatz zu Standardvarianten mit nur einer Schaltfunktion (Öffner oder Schließer) verfügt dieser Schwimmerschalter über einen integrierten Wechslerkontakt. Das bedeutet: Beide Schaltfunktionen (NC + NO) sind bereits enthalten. Es ist kein Umdrehen des Schwimmerkörpers erforderlich – das vereinfacht den Einbau und erhöht die Flexibilität beim Anschluss.
Geliefert wird der Schwimmerschalter mit einem 2,5 Meter langen LiYY/PVC-Kabel. Dieses ist laut Hersteller kurzzeitig wasserfest, flammbeständig, selbstverlöschend und bietet eine hohe Beständigkeit gegenüber Ölen, Fetten, Kühl- und Schmiermitteln – ideal für industrielle Anwendungen.
Der Schwimmerschalter ist für Flüssigkeiten mit einer Dichte ab 0,7 g/cm³ geeignet. Durch die integrierte Wechslerfunktion lässt sich der Schalter flexibel in verschiedenen Schaltungen verwenden – ohne mechanische Anpassung.
Für eine zuverlässige Funktion empfehlen wir den optional erhältlichen Montagewinkel (Art.-Nr. 300787) So wird der Schalter möglichst senkrecht (max. 30° Abweichung) positioniert, damit der Schwimmerkörper frei und ohne Verkanten gleiten kann.
🔌 Anschluss nur über geeignete Wassermelder
Kompatibel mit z. B. SHT 5000, SHT 5001 oder Niveauregler SHT 5002 von Elektrotechnik Schabus.
Verkabelung über dünne, ungeschirmte LiYY-Steuerleitung (3 × 0,14 mm²) – maximal 50 m Leitungslänge pro Scanner.
📏 Kabelverlängerung bis 50 Meter möglich
Die werkseitige Kabellänge kann bis zu 50 m verlängert werden. Der empfohlene Querschnitt beträgt 3 × 0,14 mm².
⚠️ Hinweise zur Kabelführung und Einsatzbereich
Die verwendeten LIYY-Kabel sind nur kurzzeitig wasserfest und laut Hersteller flammwidrig, adhäsionsarm und selbstverlöschend. Sie sind widerstandsfähig gegenüber Ölen, Fetten, Kühl- und Schmiermitteln, jedoch nicht für den dauerhaften Wasserkontakt geeignet.
⚠️ Sicherheitshinweis: Die LIYY-Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden, um Störungen und Sicherheitsrisiken zu vermeiden.
WICHTIGER SICHERHEITSHINWEIS:
Ein falscher Anschluss kann die empfindlichen Reedkontakte beschädigen – was zu Ausfällen, Fehlfunktionen oder im schlimmsten Fall zu Personen- und Sachschäden führen kann.
Bitte beachten Sie daher folgende Punkte:
Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)
Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS – siehe unsere „aktiven“ Wassersensoren und Schwimmerschalter) oder lange Leitungen > 50 m
Zulässige Schaltleistung nicht überschreiten!
👉 Bei induktiven Lasten ist ein Schutz durch ein RC-Glied oder eine Freilaufdiode zwingend erforderlich.
SpannungWiderstandKapazitätTypAC 24 V100 Ω0,33 μFA 3/24
Bei Fragen zur Beschaltung oder Auswahl des Zubehörs hilft unser Technischer Support gerne weiter.
RC-Glieder für Reedkontakte 10 ... 40 VASpannungWiderstandKapazitätRC-Glied-TypAC 24 V100 Ω0,33 μFA 3/24
WEEE-NR.: DE91394868
| Schaltleistung | max. 10 Watt |
|---|---|
| Funktionsbereich | -20°C / max. +100 °C |
| Schutzart | IP 68, Kabel nur kurzzeitig wasserfest |
| Gewicht | 0,10 kg |
| Leitung | 3 x 0,14 mm² LIYY Leitung, 2,5 meter |
| Material | Anschlussgewinde V2A Edelstahl, Schaft aus massivem V2A gedreht und gefräst, Schaft V2A Edelstahl, ⌀ 8,3mm, 62,8 mm lang |
| Medium | min. 0,7g/cm³ Dichte, drucklos |
