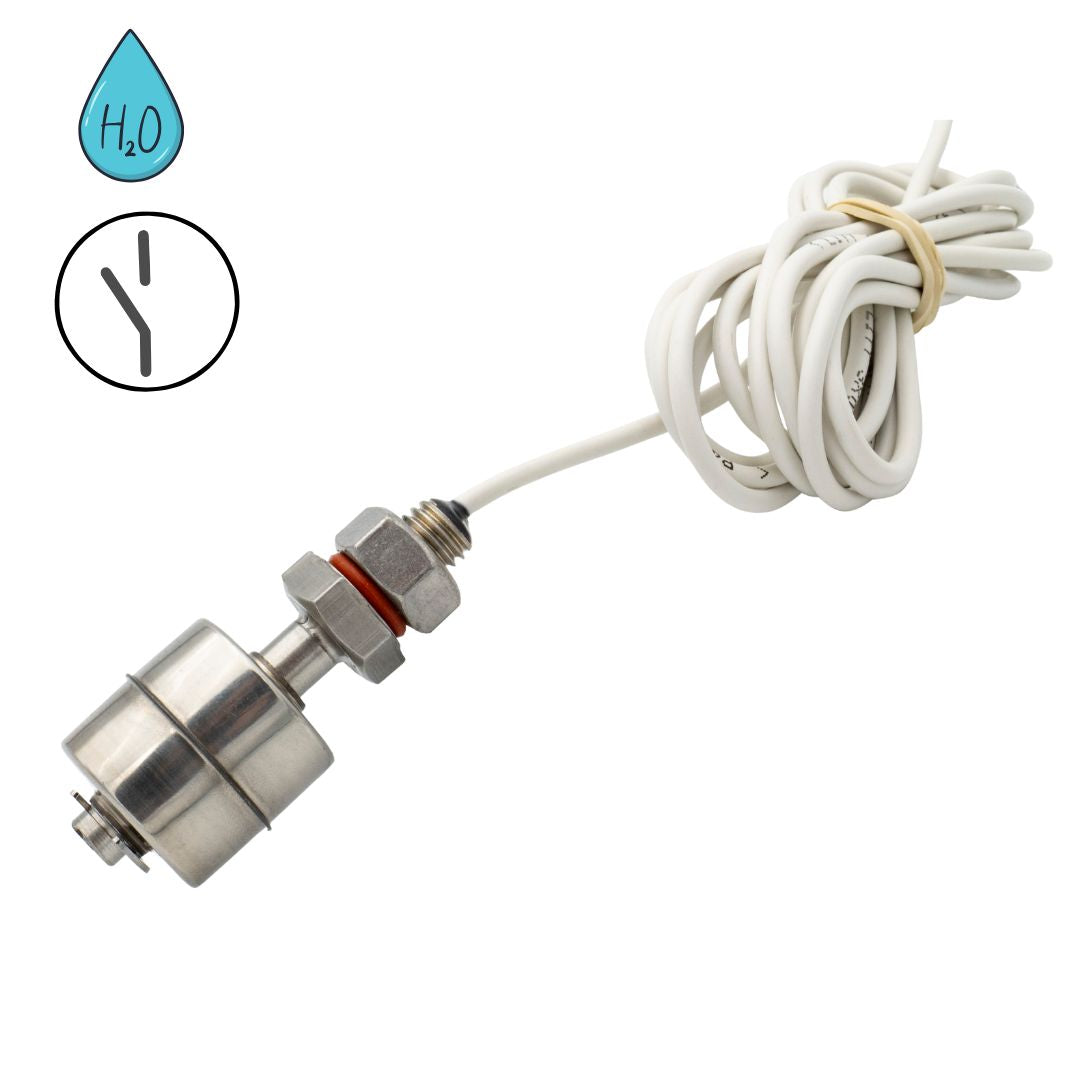

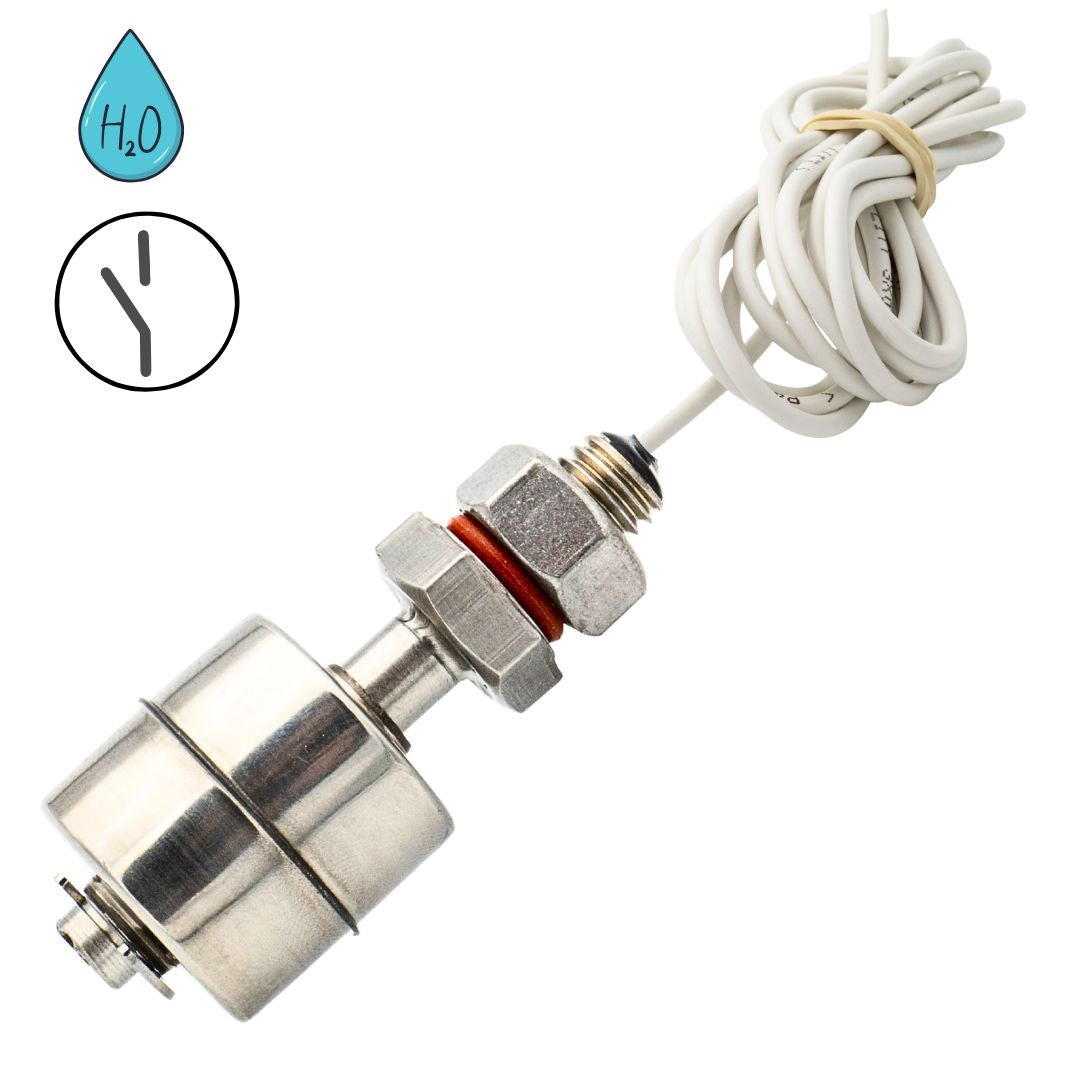

Mini-Schwimmerschalter SHT 5013 Edelstahl V2A | NC/NO Öffner/Schließer

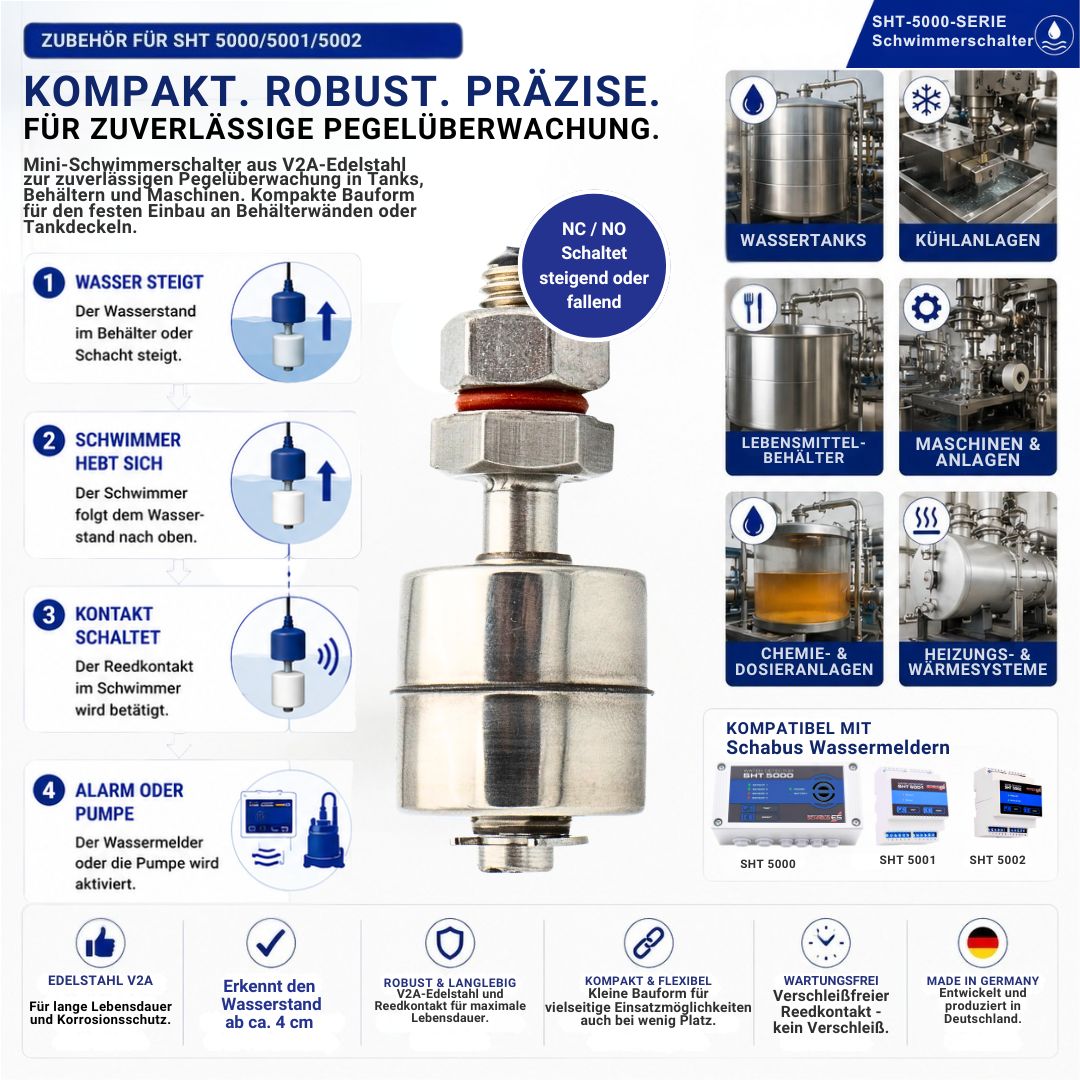

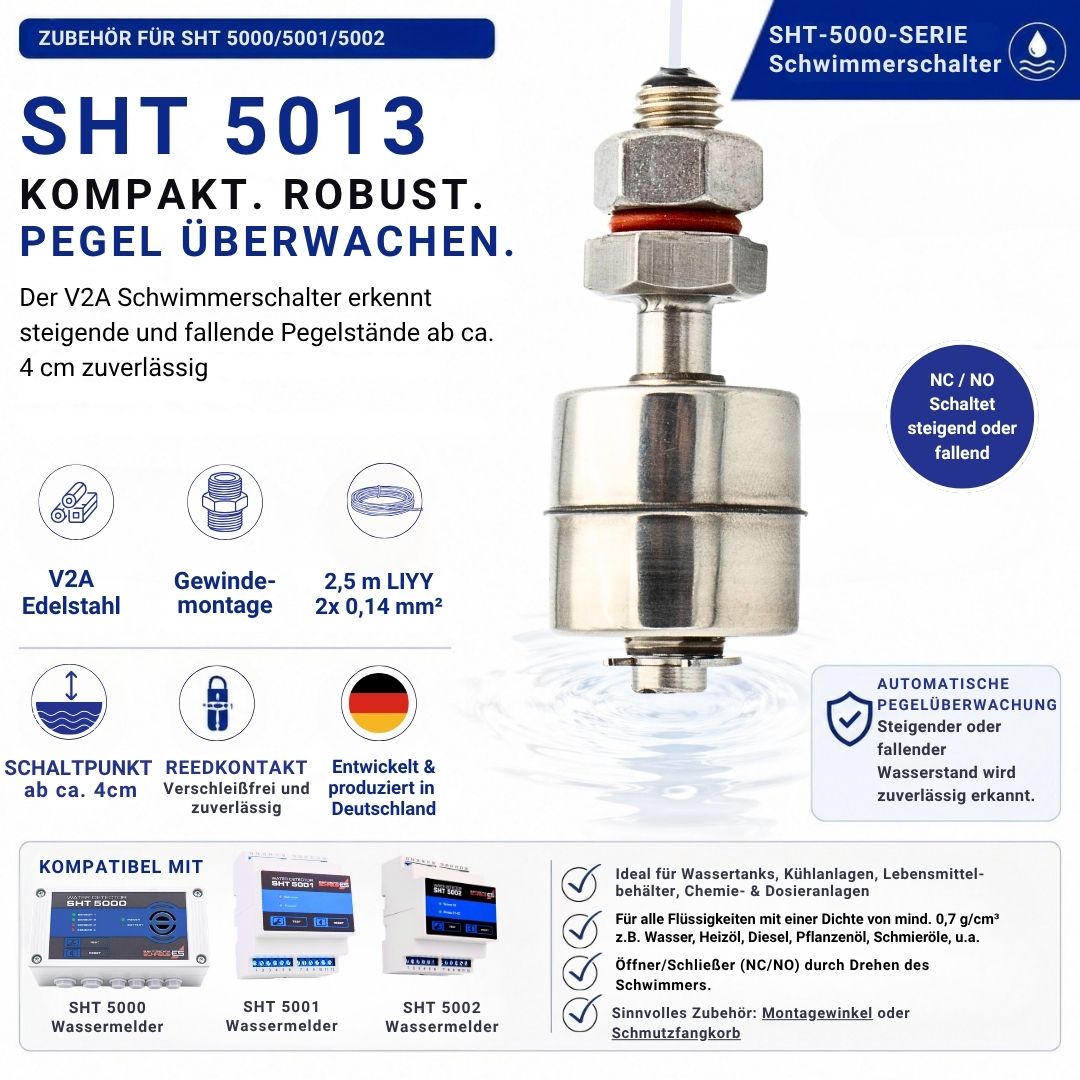

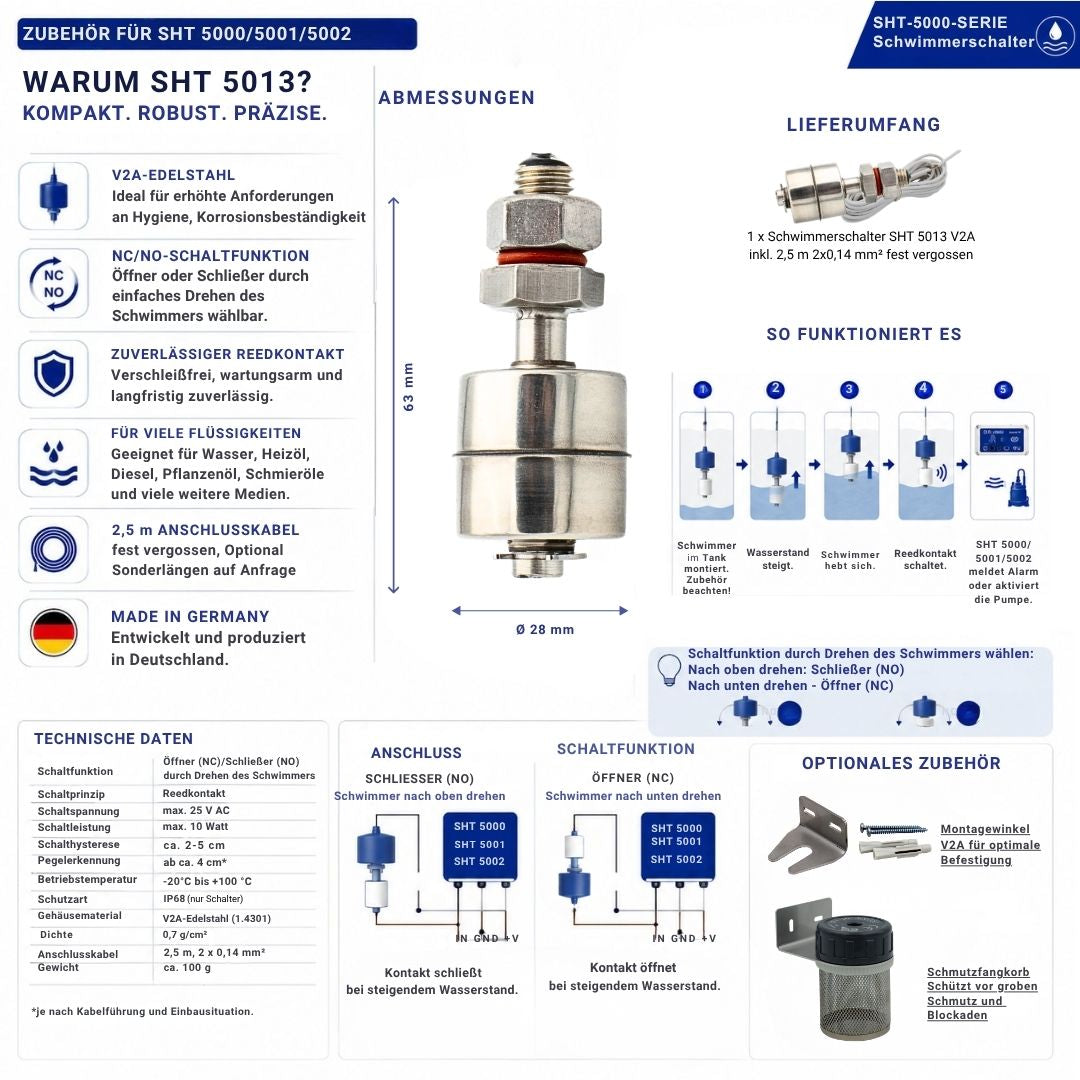

SHT 5013 Mini-Schwimmerschalter V2A-Edelstahl-Pegelüberwachung-Zubehör-für-SHT5000-SHT5001-SHT5002SHT 5013 Mini-Schwimmerschalter aus V2A-Edelstahl zur zuverlässigen Pegelüberwachung in Tanks, Behältern und Maschinen. Kompakter Schwimmerschalter mit Gewindemontage, Reedkontakt und wählbarer NC-/NO-Schaltfunktion für Schabus Wassermelder SHT 5000, SHT 5001 und SHT 5002.Anwendungsbeispiele des Mini-Schwimmerschalters SHT 5013 zur automatischen Pegelüberwachung in Wassertanks, Kühlanlagen, Lebensmittelbehältern, Maschinen sowie Chemie- und Heizungsanlagen. Der Schwimmerschalter erkennt steigende oder fallende Flüssigkeitsstände bereits ab ca. 4 cm zuverlässig.Technische Übersicht des Mini-Schwimmerschalters SHT 5013 aus V2A-Edelstahl mit Abmessungen, Lieferumfang, Funktionsweise, Anschlussbeispielen, NC-/NO-Schaltfunktion, technischen Daten und optionalem Zubehör. Schwimmerschalter zur Pegelüberwachung in Wasser, Heizöl, Diesel, Pflanzenöl und weiteren Flüssigkeiten, kompatibel mit Schabus Wassermeldern SHT 5000, SHT 5001 und SHT 5002.Mini-Schwimmerschalter SHT 5013 Edelstahl V2A | NC/NO Öffner/SchließerMini-Schwimmerschalter SHT 5013 Edelstahl V2A | NC/NO Öffner/Schließer

Mini-Schwimmerschalter SHT 5013 Edelstahl V2A | NC/NO Öffner/Schließer

Robuster Edelstahl-Schwimmerschalter für anspruchsvolle Umgebungen
  • ✓V2A-Edelstahl (1.4301) – korrosionsfest, hygienisch, reinigungsfreundlich
  • ✓Schaltet ab 4 cm Pegel – zuverlässige Füllstandserkennung
  • ✓Passend zu SHT 5000/5001/5002 – ideale Ergänzung der Profi-Wassermelder
49,90 €inkl. MwSt. zzgl. Versand
Auf Lager · Lieferzeit 4–5 Werktage mit DHL
PayPal Klarna Mastercard Visa Google Pay Apple Pay Shop Pay
Versandkostenfreiab 100 €
5 JahreGarantie ›
14 TageWiderrufsrecht

🧪 Robuster Edelstahl für anspruchsvolle Anwendungen

Der Mini-Schwimmerschalter aus V2A-Edelstahl (1.4301) eignet sich ideal für Anwendungen mit erhöhten Anforderungen an Hygiene, Korrosionsbeständigkeit und mechanische Stabilität. Er überwacht Flüssigkeitsstände zuverlässig ab einer Pegelhöhe von ca. 4 cm und ist die perfekte Ergänzung zu den Profi-Wassermeldern SHT 5000, SHT 5001 und SHT 5002.

Öffner/Schließer NC/NO Kontakt

Öffner (NC) / Schliesser (NO) - Umdrehen des Schwimmerkörpers entspricht umgekehrter Kontaktfunktion (entfällt beim Wechsler)

Die glatte Edelstahloberfläche ist besonders reinigungsfreundlich und eignet sich hervorragend für Bereiche wie:

  • Lebensmittelverarbeitung
  • Industrie
  • Technikräume
  • Tanks mit aggressiveren Medien
  • hohe mechanische Belastung

V2A (1.4301) Edelstahl ist widerstandsfähig gegenüber schwachen Säuren und Laugen und bietet im Vergleich zu Kunststoffvarianten eine deutlich höhere mechanische Robustheit.



⚙️ Präzise gefertigt – dauerhaft zuverlässig

  • Schaft aus massiv gefrästem V2A-Edelstahl

  • Schwimmer aus rostfreiem Edelstahlblech

  • Hochwertiger, wasserdicht vergossener Reedkontakt (Meder)

  • Wartungsfrei & verschleißfrei

Bei niedriger Schaltleistung (< 5 V / < 1 mA) sind bis zu einer Billion Schaltspiele möglich.

🌊 Funktionsweise

Der Schaltkontakt schließt bei einer Pegelhöhe von ca. 4 cm.

In der Standard-Einbaulage arbeitet dieser Schwimmerschalter als Schließer (NO).

Bei der Variante mit Schließerkontakt kann die Kontaktfunktion durch Umdrehen des Schwimmerkörpers in einen Öffner geändert werden. Dies gilt nicht für die Wechsler-Ausführung.

Geeignet für Flüssigkeiten mit einer Dichte ab 0,7 g/cm³.



🔌 Technischer Hinweis & Anschluss

Anschluss an folgende Geräte möglich (separat erhältlich):

  • SHT 5000

  • SHT 5001

  • SHT 5002

Verkabelung über dünne, ungeschirmte LIYY-Leitung
(2 × 0,14 mm²), max. 50 m Leitungslänge

📏 Kabelverlängerung

Die werkseitige Kabellänge kann bis zu 50 m verlängert werden.
Empfohlener Querschnitt: 2 × 0,14 mm²

⚠️ Hinweise zur Kabelführung

Die LIYY-Leitungen sind:

  • kurzzeitig wasserfest

  • flammwidrig

  • selbstverlöschend

  • beständig gegen Öle, Fette, Kühl- und Schmiermittel

Nicht geeignet für dauerhaften Wasserkontakt.

❗ Die Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden.


⚠️ Was muss ich beim elektrischen Anschluss beachten?

WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte zerstören und zu Fehlfunktionen führen.

Bitte beachten Sie:

  • Kein direkter Anschluss an induktive Lasten (Relais, Magnetventile)

  • Kein direkter Anschluss an kapazitive Lasten (SPS/PLS)

  • Keine langen Leitungen > 50 m

  • Zulässige Schaltleistung nicht überschreiten

👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.





RC-Glieder für Reedkontakte (10 … 40 VA)
Spannung Widerstand Kapazität RC-Glied-Typ
AC 24 V 100 Ω 0,33 μF A 3/24



🧩 optionales Zubehör

🔌 LIYY-Steuerleitung 2 × 0,14 mm² (Meterware)
Für fachgerechte Verlängerungen bis max. 50 m Gesamtleitungslänge je Meldelinie.
Nur dünne, ungeschirmte LIYY-Leitungen verwenden – größere Querschnitte können Fehlfunktionen verursachen.

🔧 Montagewinkel V2A (Art.-Nr. 300787)
Empfohlen für eine präzise, senkrechte Befestigung des Mini-Schwimmerschalters an Tank- oder Schachtwänden.
Sorgt für zuverlässige Schaltfunktion und verhindert Verkanten.

🛡️ Schmutzfangkorb mit Montagewinkel (Art.-Nr. 300320)
Schützt den Schwimmerschalter vor Blättern, Sedimenten und Kleintieren – ideal für Schächte, Außenbereiche und Regenwasseranlagen.
Nicht geeignet für chlor- oder salzhaltige Medien.



  • Mini-Schwimmerschalter V2A Edelstahl – Schließerkontakt (NO)
  • vergossen an 2,5 m LIYY-Steuerleitung 2 × 0,14 mm²
  • Betriebsanleitung
Betriebsspannungmax. 25 V AC / 60 V DC/ 0,5 A
Schaltleistungmax. 10 Watt
SchutzartIP 68, Kabel nur kurzzeitig wasserfest
Betriebstemperatur-20°C / max. +100 °C
Abmessungen (H×B×T)
  • H=59 mm x ⌀=2mm
  • 18,00 × 11,00 × 4,00 mm
Anschlussleitung2,5 m | 2×0,14mm2 | weiß
WEEE-Reg.-Nr.DE91394868

min. 0,7g/cm³ Dichte, drucklos

  • ✓ Versand mit DHL – Lieferzeit 4–5 Werktage
  • ✓ 14 Tage Rückgaberecht
  • ✓ Reparatur & Ersatzteile direkt vom Hersteller
  • ✓ Kauf auf Rechnung möglich

Warum direkt beim Hersteller kaufen?

Zugelassen & anerkannt

Keine No-Name-Ware: Unsere Geräte sind geprüft, zugelassen und werden vom Fachhandwerk anerkannt.

Sofort einsatzbereit

Empfänger, Sender, Magnet, Batterie & Montagematerial – alles dabei, nichts nachzukaufen.

Reparatur & Ersatzteile

Reparatur und Ersatzteile direkt vom Hersteller – auch über die gesetzliche Gewährleistung hinaus.

Häufig zusammen gekauft

Kunden kauften auch

Alle ansehen →
Familienunternehmen aus Oberbayern

Sicherheit „Made in Germany“ – seit 1992

Wir entwickeln und fertigen zuverlässige Mess- und Meldesysteme selbst – vom ersten Prototyp bis zum Reparaturservice, alles aus einer Hand. Unsere Produkte schützen Leben und schaffen Vertrauen.

  • Zugelassen, nicht nur billig – DIBt-geprüft & anerkannt
  • Das komplette System aus einer Hand, sofort einsatzbereit
  • Service, Ersatzteile & Reparatur direkt aus Bayern
1992
gegründet
30+
Jahre Erfahrung
30.000
zufriedene Kunden
DIBt
zugelassen & TÜV
Wolfgang & Petra Schabus
Das Team von Elektrotechnik Schabus in Oberbayern
Was Kunden sagen

Darauf verlassen sich unsere Kunden

Customer Reviews

Be the first to write a review
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
Häufige Fragen

Gut zu wissen

🔧 Wie wird der Schwimmerschalter montiert?

Der Schwimmerschalter wird idealerweise mit einem passenden Montagewinkel (Art.-Nr. 300787) befestigt, um eine möglichst senkrechte Ausrichtung mit maximal 30° Abweichung sicherzustellen. Nur so kann der Schwimmerkörper frei und zuverlässig auf dem Schaft gleiten.

↕️ Kann ich die Schaltfunktion umkehren?

Ja! Drehen Sie einfach den Schwimmerkörper um 180 °, um zwischen Öffner- und Schließerfunktion zu wechseln (nicht nötig beim Wechsler).

Im Schwimmer befindet sich ein Ringmagnet, im Schaft ist ein Meder Reed-Kontakt in Wepuran® vergossen. Bewegt sich der Schwimmer nach oben wird der Reedkontakt geschlossen. Durch Umdrehen des Schwimmers erhält man die umgekehrte Schaltfunktion, dazu muss nur der E-Ring am Ende des Schafts gelöst werden.

💧 Für welche Medien ist der Schwimmerschalter geeignet?

Er eignet sich für alle Flüssigkeiten mit einer Dichte von mindestens 0,7 g/cm³. Dank der robusten Edelstahl-Ausführung ist der Einsatz auch in aggressiven oder hygienisch sensiblen Umgebungen wie der Lebensmittelverarbeitung möglich.

🔌 Ist das Anschlusskabel austauschbar?

Das Gerät wird standardmäßig mit einem 2,5 m langen LiYY/PVC-Kabel geliefert. Dieses ist flammwidrig, kurzzeitig wasserfest und chemikalienbeständig. Auf Wunsch sind auch Sonderlängen möglich – unser Technischer Support berät Sie gerne.

⚠️ Was muss ich beim elektrischen Anschluss beachten?

WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte zerstören und dadurch eine Fehlfunktion verursachen – im schlimmsten Fall mit Personen- oder Sachschäden als Folge.

Bitte beachten Sie deshalb:

  • Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)
  • Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS – siehe unsere „aktiven“ Wassersensoren und Schwimmerschalter) oder lange Leitungen > 50 m
  • Zulässige Schaltleistung darf nicht überschritten werden

👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.

Empfohlene RC-Glieder für Reedkontakte (10 – 40 VA):

SpannungWiderstandKapazitätTypAC 24 V100 Ω0,33 μFA 3/24

Wenn Sie unsicher sind, sprechen Sie bitte mit einer Elektrofachkraft oder wenden Sie sich direkt an unseren Support.
