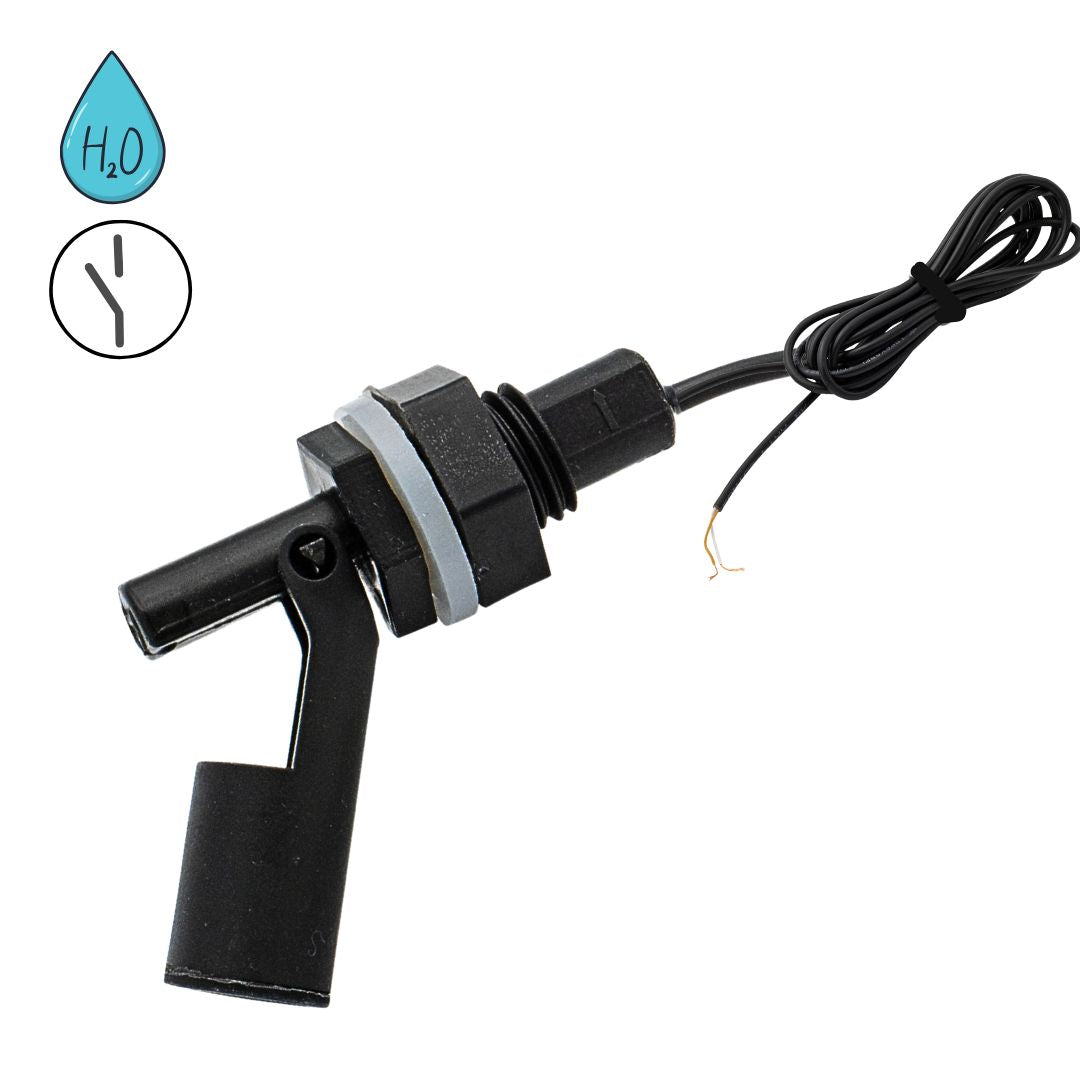

Klappschwimmerschalter Kunststoff

Klappschwimmerschalter Kunststoff

19,90 €
19,90 €
Sale Ausverkauft
inkl. MwSt. zzgl. Versandkosten

Für Tanks, Schächte, Sumpf

✅Zubehör für die SCHABUS Wassermelder SHT 5000 | 5001 | 5002

✅Für den Einsatz in Tanks, Zisternen, Pumpensumpf

✅Für alle Flüssigkeiten mit einer Dichte von mind. 0,7 g/cm³ geeignet z.B Wasser, Heizöl, Diesel, Pflanzenöl, Schmieröle, u.a.

✅Material aus Kunststoff (Polypropylen), PG 9 Gewinde, horizontale Montage  (in Behältern seitlich innen)

✅Öffner (NC) / Schließer (NO) durch 180° Drehung
  • Rabatte für Fachbetriebe & Wiederverkäufer
  • Persönliche Fachberatung (kein Call-Center!)
  • Reparaturservice über gesetzliche Garantie hinaus

Artikelnummer: 200949

Lieferzeit: 2-3 Werktage

Vollständige Details anzeigen
Klappschwimmerschalter_200949_Hauptbild

Klappschwimmerschalter Kunststoff

19,90 €
  • Beschreibung
  • Technische Informationen
  • Downloads
  • FAQ - Häufige Fragen
  • Bewertungen

📦 Lieferumfang

  • Mini-Klappschwimmerschalter Kunststoff

  • 2,5 m LIYY-Steuerleitung 2 × 0,14 mm²

  • Betriebsanleitung

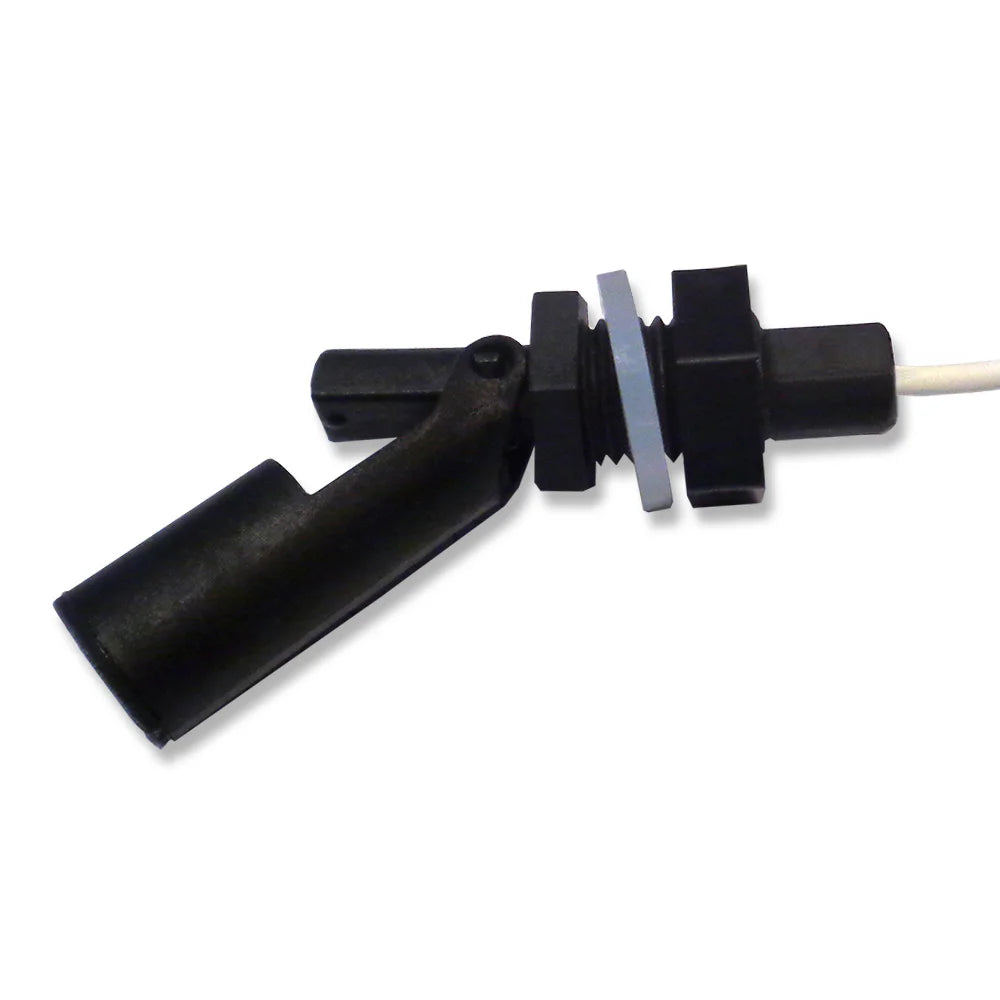

💧 Mini-Klappschwimmerschalter – kompakt & präzise

Der seitlich montierbare Klappschwimmerschalter („broken finger“) wird in Handarbeit gefertigt und einzeln geprüft.
Er eignet sich ideal zur Füllstandsüberwachung in Verbindung mit unseren Wassermeldern SHT 5000, SHT 5001 und SHT 5002.

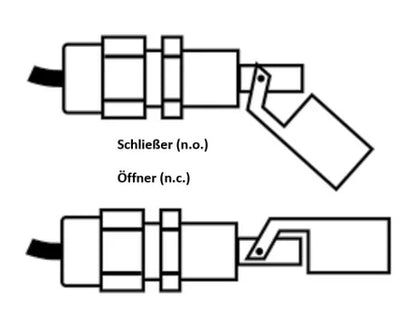

🔁 Schaltfunktion durch Drehung wählbar

Durch einfaches Drehen des Schwimmerkörpers um 180° kann die Funktion festgelegt werden:

  • Schließer (NO) – Kontakt schließt bei steigendem Pegel

  • Öffner (NC) – Kontakt öffnet bei steigendem Pegel

Die Montage erfolgt seitlich über eine Dichtungsmanschette mit Kontermutter.


🔌 Vergossene Reedtechnik

  • Hochwertiger Meder-Reedkontakt

  • Komplett mit Wepuran® vergossen

  • Wartungsfrei & verschleißfrei

  • Für Niederspannungs-Steuerkreise


⚙️ Technischer Hinweis & Anschluss

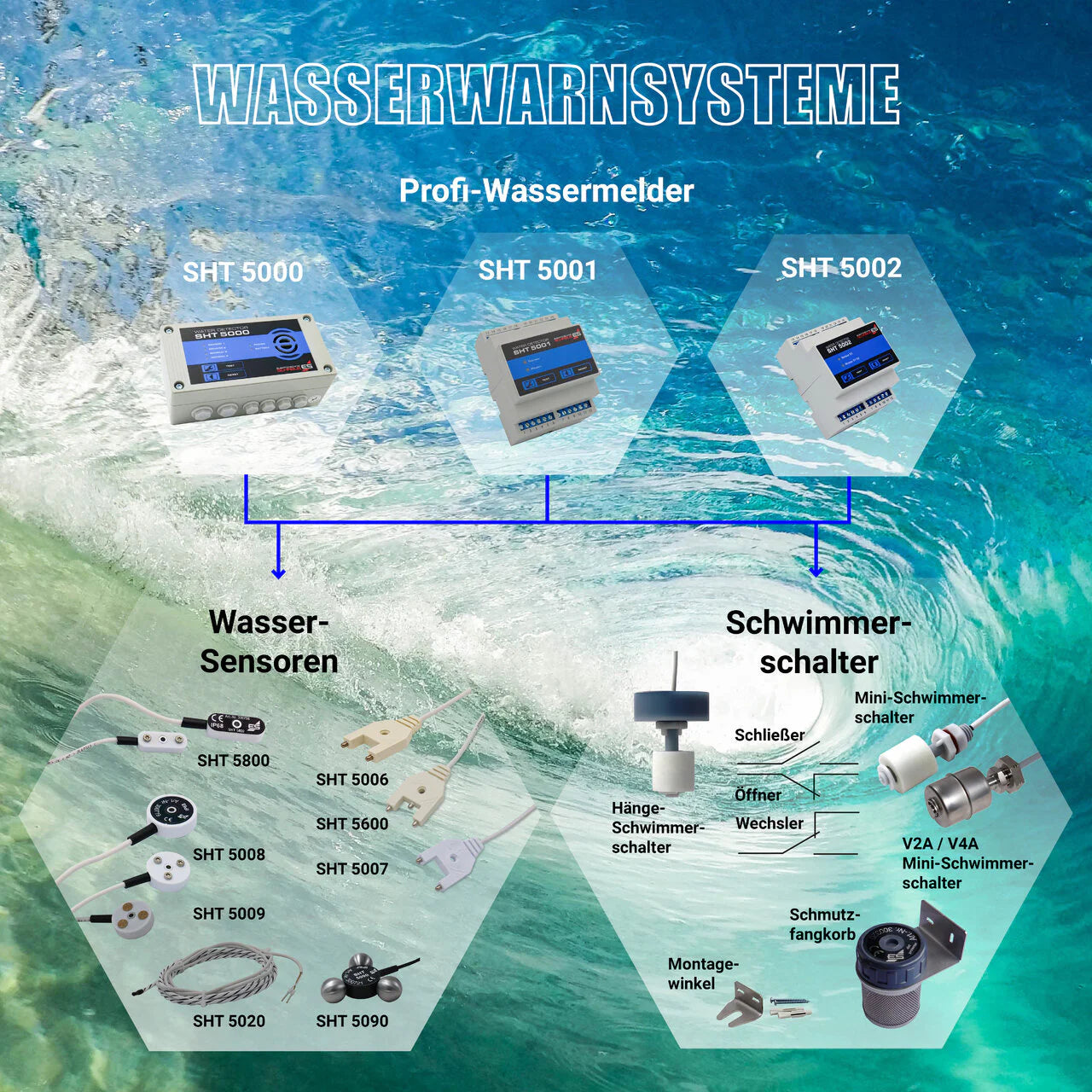

Kompatibel mit:

  • SHT 5000

  • SHT 5001

  • SHT 5002

Verkabelung über dünne, ungeschirmte LIYY-Leitung
(2 × 0,14 mm²), max. 50 m Leitungslänge



📏 Kabelverlängerung bis 50 Meter möglich
Die werkseitige Kabellänge kann bis zu 50 m verlängert werden. Der empfohlene Querschnitt beträgt 2 × 0,14 mm².


⚠️ Hinweise zur Kabelführung und Einsatzbereich

Die verwendeten LIYY-Kabel sind nur kurzzeitig wasserfest und laut Hersteller flammwidrig, adhäsionsarm und selbstverlöschend.
Sie sind widerstandsfähig gegenüber Ölen, Fetten, Kühl- und Schmiermitteln, jedoch nicht für dauerhaften Wasserkontakt geeignet.

⚠️ Die LIYY-Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden, um Störungen und Sicherheitsrisiken zu vermeiden.


⚠️ Was muss ich beim elektrischen Anschluss beachten?

WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte zerstören und dadurch eine Fehlfunktion verursachen – im schlimmsten Fall mit Personen- oder Sachschäden als Folge.

Bitte beachten Sie deshalb:

  • Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)

  • Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS) oder lange Leitungen > 50 m

  • Zulässige Schaltleistung darf nicht überschritten werden

👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.



RC-Glieder für Reedkontakte (10 … 40 VA)
Spannung Widerstand Kapazität RC-Glied-Typ
AC 24 V 100 Ω 0,33 μF A 3/24



Bei der Verwendung von Fremdnetzgeräten ist es notwendig, eine Freilaufdiode (z.B. 1N4148) parallel zum Relais oder Schütz zu schalten.

Die Funktion der Freilaufdiode besteht darin, Spannungsspitzen, die beim Abschalten des Relais entstehen, zu unterdrücken. Dadurch werden der Stromfluss und die Spannung minimiert, wodurch die empfindlichen Reed-Kontakte geschützt werden.


Schaltplan mit Freilaufdiode



🧩 optionales Zubehör

🔌 LIYY-Steuerleitung 2 × 0,14 mm² (Meterware)
Für fachgerechte Verlängerungen bis max. 50 m Gesamtleitungslänge je Meldelinie.
Nur dünne, ungeschirmte LIYY-Leitungen verwenden – größere Querschnitte können Fehlfunktionen verursachen.


WEEE-NR.: DE91394868



Betriebsspannung max. 25 V AC / 60 V DC/ 0,5 A
Schaltleistung max. 10 Watt
Funktionsbereich -20°C / +80°C max.
Schutzart IP 67, Kabel nur kurzzeitig wasserfest

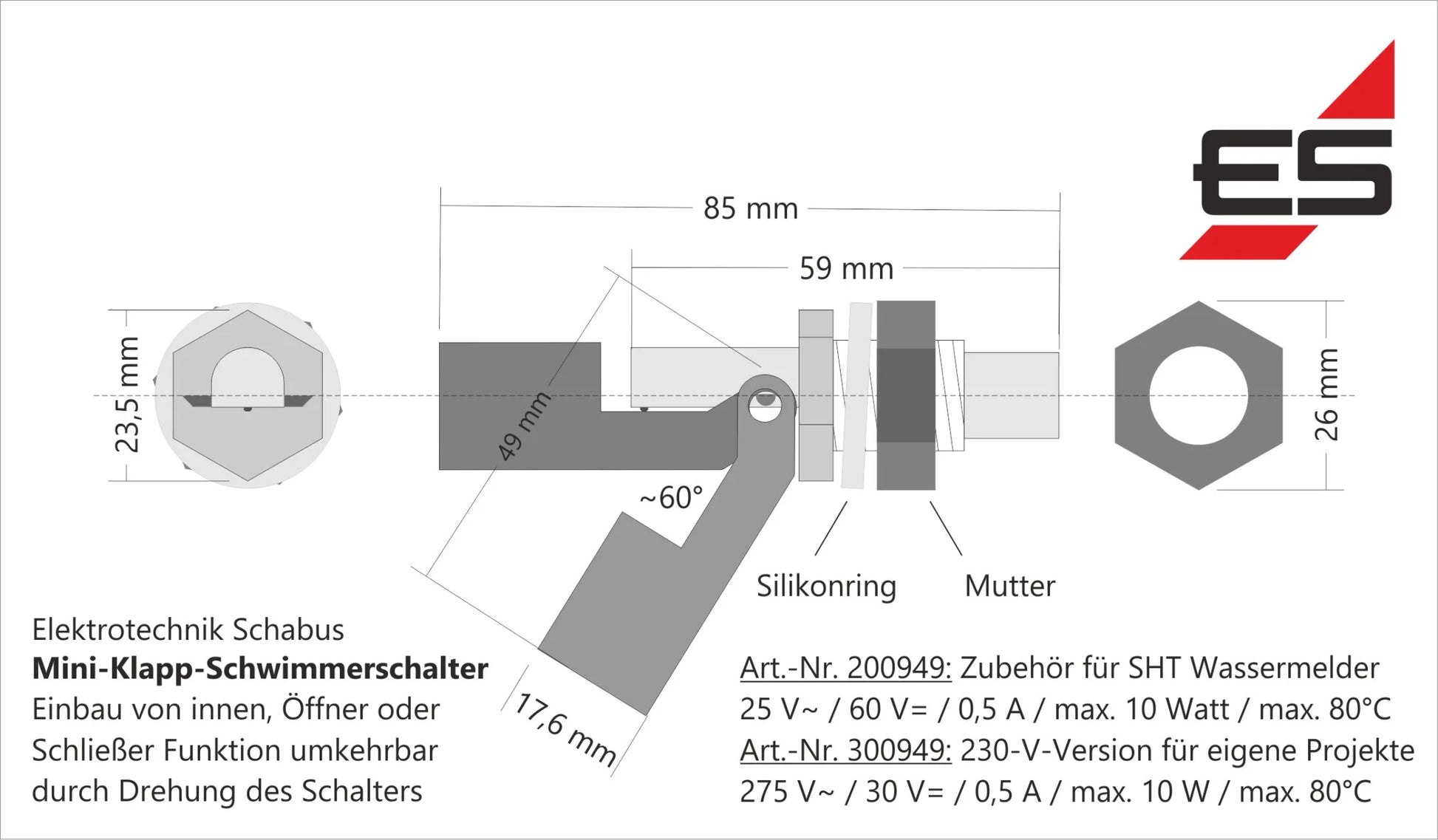

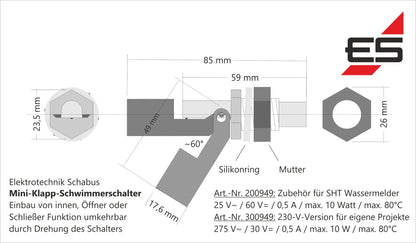

Abmessungen(HxBxT)

L=86mm x ⌀=24mm, 85-86 mm lang (ohne Kabel)
Gewicht 0,07 kg
Leitung 2,5 m | 2×0,14mm2 | weiß
Montage seitlich, horizontal

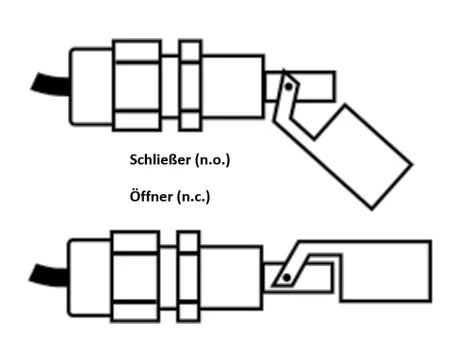

🔄 Wie wähle ich zwischen Öffner- und Schließerfunktion?

Durch einfaches 180°-Drehen des Schwimmers beim Einbau bestimmen Sie, ob der Kontakt bei steigendem Wasserstand schließen oder öffnen soll. Das macht den Schwimmerschalter besonders flexibel.

🛠️ Wie wird der Schwimmerschalter montiert?

Der Einbau erfolgt seitlich in den Behälter über eine Dichtungsmanschette. Eine Kontermutter fixiert den Schwimmerschalter zuverlässig in der gewünschten Position.

💧 Ist der Schwimmerschalter wasserdicht?

Ja. Das Anschlusskabel ist mit einem wasserdicht vergossenen Reedkontakt ausgestattet. Der Verguss erfolgt mit Wepuran® für maximalen Schutz im feuchten Umfeld.

📏 Gibt es den Schwimmerschalter auch mit längeren Kabeln?

Ja. Auf Anfrage fertigen wir individuelle Kabellängen passend zu Ihrer Anwendung. Standardmäßig ist ein 2,5 m LiYY-Kabel verbaut.

🔋 Welche elektrischen Werte gelten für den Schaltkontakt?

  • Schaltleistung: max. 10 W
  • Spannung: bis 25 V AC / 60 V DC
  • Strom: bis 500 mA
    Bei sehr niedrigen Strömen (< 1 mA) sind sogar bis zu 1 Billion Schaltspiele möglich.

🧪 Wofür eignet sich der Schwimmerschalter besonders?

Zur Füllstandsüberwachung in Flüssigkeitsbehältern wie:

  • Tanks
  • Zisternen
  • Brunnen
  • Pumpensümpfen
    Er ist optimal für Anwendungen, bei denen kleine Bauform, lange Lebensdauer und flexibler Schaltmodus gefragt sind.

🔥 Welche Eigenschaften hat das Anschlusskabel?

Das verwendete LiYY-Steuerkabel ist laut Hersteller:

  • kurzzeitig wasserfest
  • flammwidrig & selbstverlöschend
  • adhäsionsarm
  • beständig gegen Öle, Fette und Kühlmittel



💧 Sind die Kabel wasserdicht?
Die verwendeten LIYY-Kabel sind nur kurzzeitig wasserfest und nicht für dauerhaften Wasserkontakt geeignet. Für dauerhaft feuchte oder nasse Umgebungen empfehlen wir spezielle Sensoren.

⚙️ Muss ich beim Anschluss eines Fremdgeräts eine Freilaufdiode verwenden?
Ja, unbedingt! Wenn Sie ein Fremdnetzgerät (z. B. ein externes Relais oder Schütz) an den potentialfreien Ausgang anschließen, muss eine Freilaufdiode (z. B. 1N4148) parallel zur Spule geschaltet werden. Sie schützt die empfindlichen Reed-Kontakte vor Spannungsspitzen, die beim Abschalten entstehen.

🔧 Was bewirkt eine Freilaufdiode am Relaisausgang?
Beim Abschalten eines Relais oder Schützes entstehen kurzzeitig hohe Spannungsspitzen (Induktionsspannung). Eine Freilaufdiode leitet diese ab und verhindert so Schäden an den Schaltkontakten des Wassermelders – besonders wichtig für die Langlebigkeit und Funktionssicherheit.

❓ Warum dürfen die LIYY-Leitungen nicht parallel zu 230 V-Netzleitungen verlegt werden?

⚠️ Wichtig: Das parallele Verlegen von LIYY-Leitungen und 230 V-Netzleitungen kann zu Störungen, elektromagnetischen Einflüssen und im schlimmsten Fall zu Sicherheitsrisiken führen. Bitte immer separate Kabelkanäle oder ausreichend Abstand einhalten.
