Artikelnummer: 200616
Lieferzeit: 2-3 Werktage
Vollständige Details anzeigen
Lieferumfang

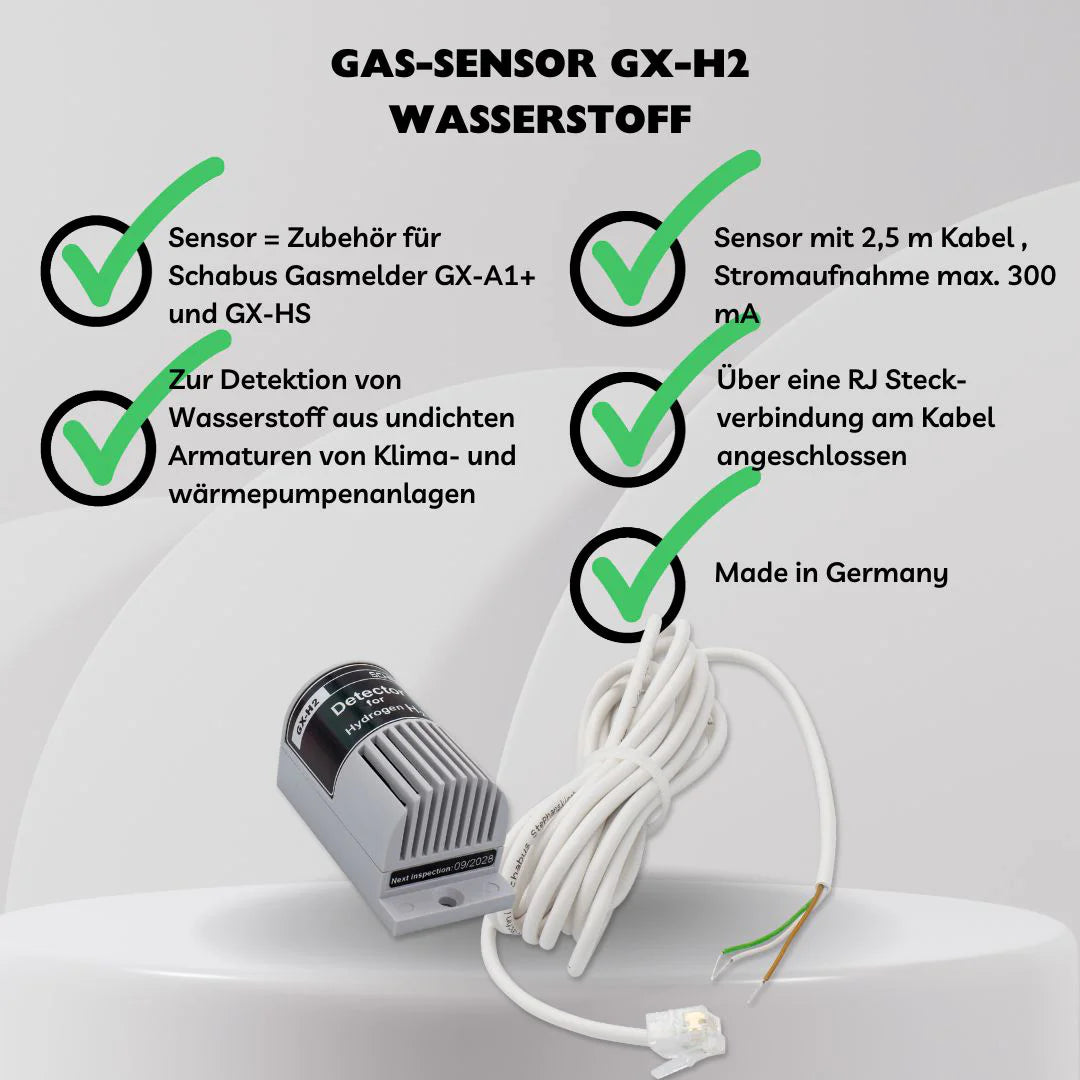

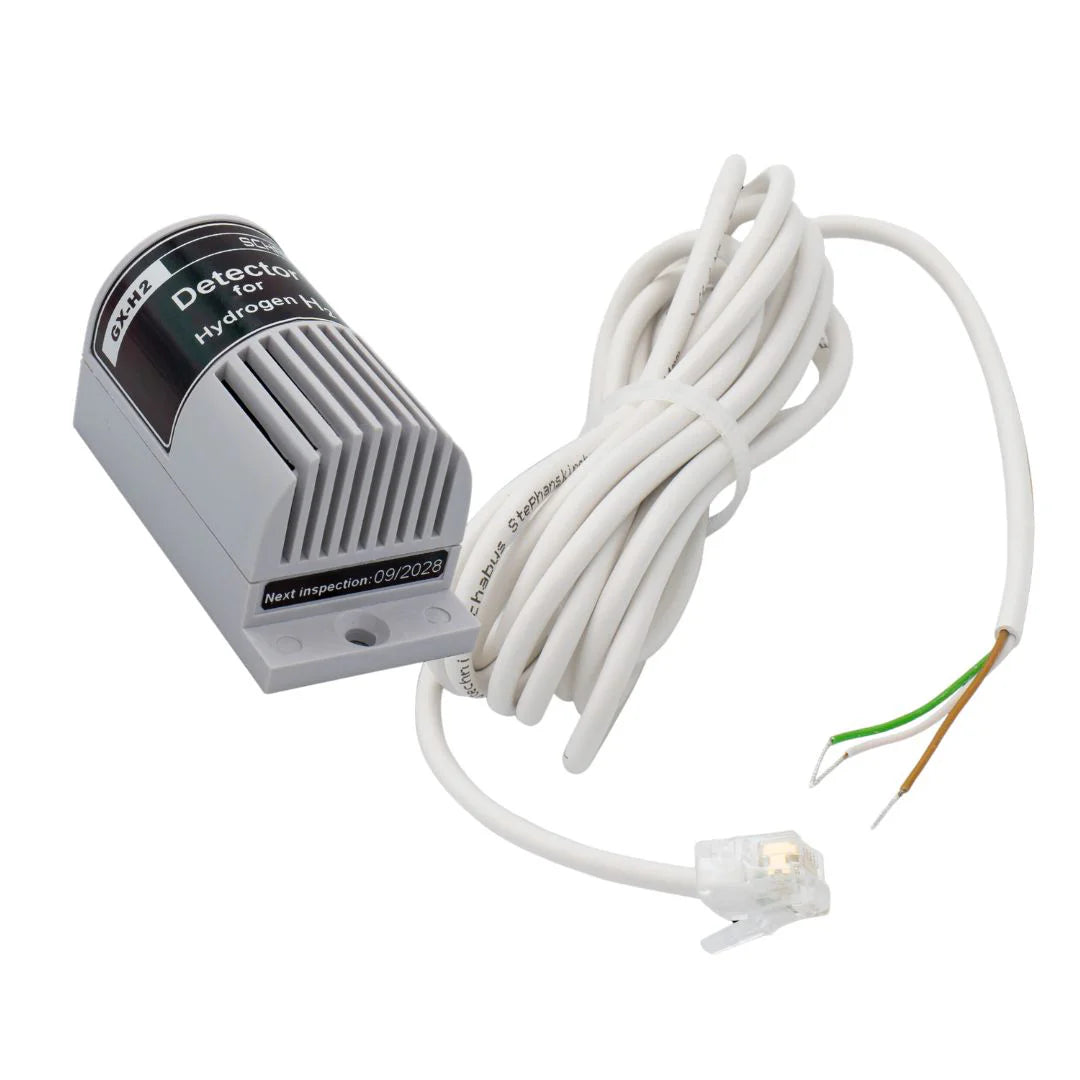

Der GX-H2 von Elektrotechnik Schabus ist ein externer Sensor zur Detektion von Wasserstoff (H₂) (Hydrogene) in trockenen Innenräumen. Er wurde speziell als Zubehör für die Gas-Warngeräte GX-A1+ und GX-HS entwickelt und lässt sich über eine RJ-Steckverbindung einfach und sicher in das bestehende Schabus-Warnsystem integrieren. In Kombination mit diesen Geräten ermöglicht der GX-H2 eine zuverlässige Überwachung auf austretenden Wasserstoff – zum Beispiel in Ladebereichen von Batterieräumen, technischen Anlagen oder Forschungseinrichtungen, in denen mit H₂ gearbeitet wird.
Wasserstoff ist ein hochentzündliches Gas und aufgrund seiner geringen Molekülgröße besonders flüchtig. Austretender Wasserstoff sammelt sich bevorzugt unter der Decke, da er deutlich leichter ist als Luft. Deshalb ist eine frühzeitige und gezielte Detektion essenziell, um technische Defekte oder Leckagen schnell zu erkennen und geeignete Maßnahmen einzuleiten.
Der Sensor eignet sich ausschließlich für trockene, nicht explosionsgefährdete Räume. Er ist nicht EX-zertifiziert und darf daher nicht in Bereichen mit potenziell explosionsfähiger Atmosphäre eingesetzt werden. Zudem sollte er nicht dauerhaft hohen Konzentrationen oder reinem Klimagas ausgesetzt sein, da dies die Empfindlichkeit verringert und die Lebensdauer des Sensors beeinträchtigen kann.
Mit seiner einfachen Integration, kompakten Bauform und klar definierten Einsatzgrenzen bietet der GX-H2 eine zuverlässige Lösung zur Überwachung wasserstoffführender Systeme im nicht explosionsgefährdeten Innenbereich.
Verlängerung der Anschlussleitung
Die Anschlussleitung des Sensors kann verlängert werden. Es ergeben sich folgende Mindestquerschnitte in Abhängigkeit von der Länge der Leitung:
Kabelquerschnitt 3 x 1,5 mm²: maximale Länge 10 m
Kabelquerschnitt 3 x 0,75 mm²: maximale Länge 20 m
Wir empfehlen zur Verlängerung des Sensorkabels unsere Steuerleitung LIYY (Artikel 300780)
WEEE-NR.: DE91394868
| Betriebsspannung | 5.0±0.2V DC, Ps≤15mW, 0,45kΩ min. |
|---|---|
| Schutzart | IP 20 |
| Abmessungen(BxBxT) | Sensor 52x27x29 mm |
| Einsatzbereich | Lüftungs- und Klimanlagen, Wärmepumpen |
| Umgebungsbedingungen | Feuchtigkeit 15 – 85% rel. Hg, nicht kondensierend |
| Gasart | auch weitere Gase: R22, R32, R404a, R407c, R410a, R1234yf, …, Hydrogen, Wasserstoff H2 |
| Kabelbelegung | braun: +5 V dc +/- 0,1 Volt, grün: GND C -), weiß: Sensorausgang (0,4-4,5 V DC) |
| Lebensdauer | ca. 5 Jahre |
| Leitung | 2,5 m max., Ø 3,5 mm |
| Luftfeuchtigkeit | 5-90% rH, nicht kondensierend |
| Auslösekonzentration | 10 % UEG 0,4 % = 4,5 V, UEG 4%, OEG 75,6 % |
| Sensor | extern, MOS-Typ |
| Strom | Ausgang 0,4 – 4,5 V, Stromaufnahme max 300 mA |
