Artikelnummer: 300892
Lieferzeit 8-10 Werktage Vollständige Details anzeigen

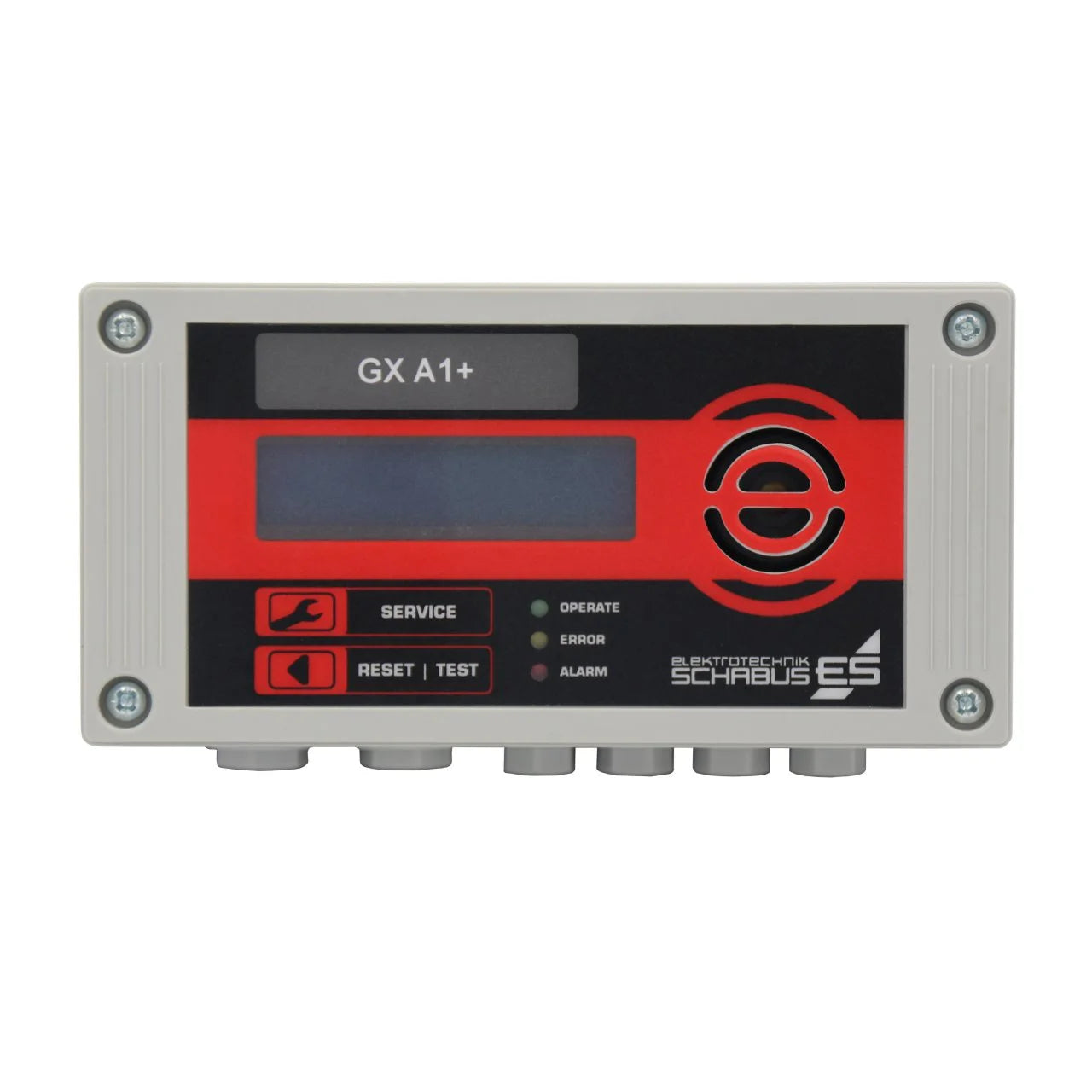

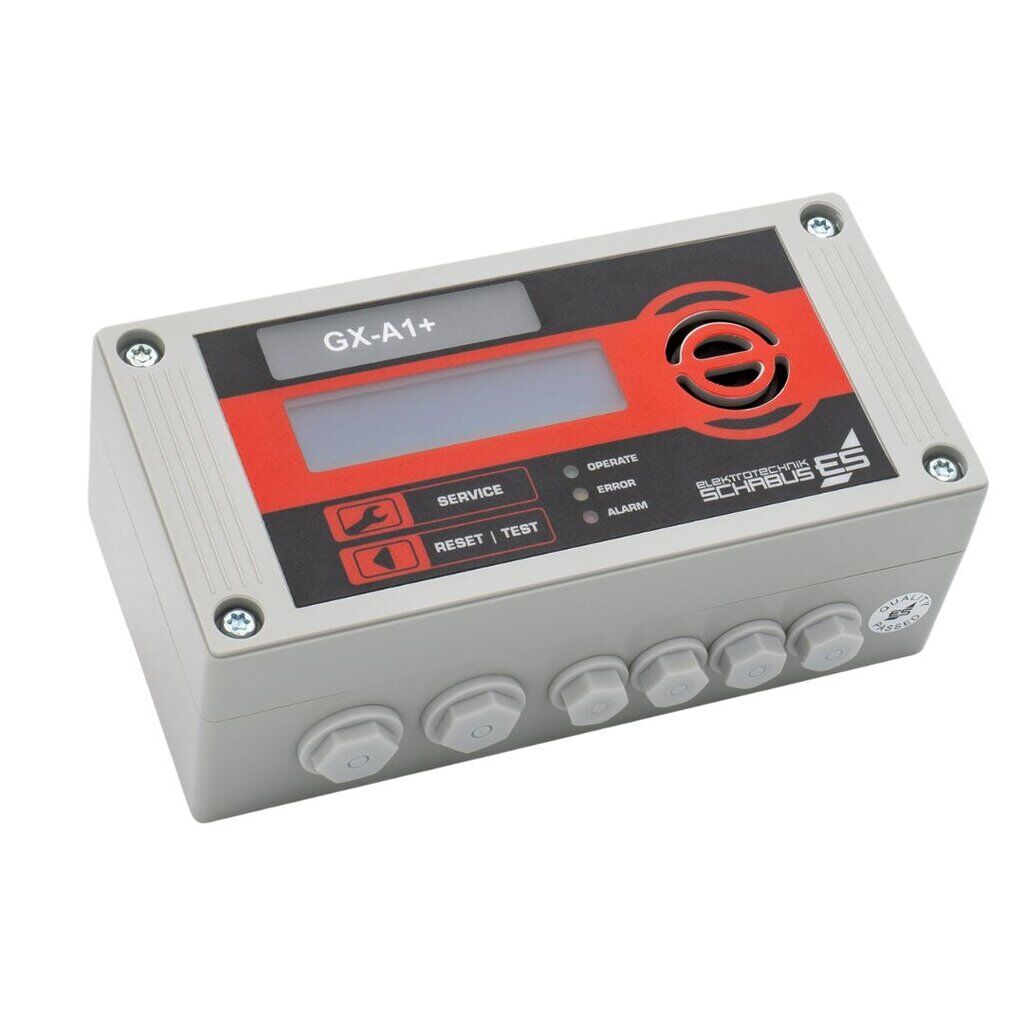

Der GX-A1+ ist ein leistungsstarkes Universal-Gas Steuergerät für die professionelle Gasüberwachung in Innenräumen.
Das Gerät dient als Auswerteeinheit für externe Gassensoren und ermöglicht – je nach angeschlossenem Sensortyp – die Überwachung verschiedenster Gase.
Geeignet für:
Erd- & Stadtgas (Methan, Propan, Butan, LNG)
Kohlendioxid (CO₂)
Kältemittel (FKW / HFKW)
Kohlenmonoxid (CO)
Wasserstoff (H₂)
⚠️ Der passende Sensor ist je nach Gas-Art separat auszuwählen.
Der GX-A1+:
versorgt den Sensor mit Betriebsspannung
steuert ggf. den Heizstrom
wertet die Sensorspannung kontinuierlich aus
Normalbetrieb
Voralarm (ab 2,0 V)
Hauptalarm (ab 2,5 V)
Störung
Sensorausfall

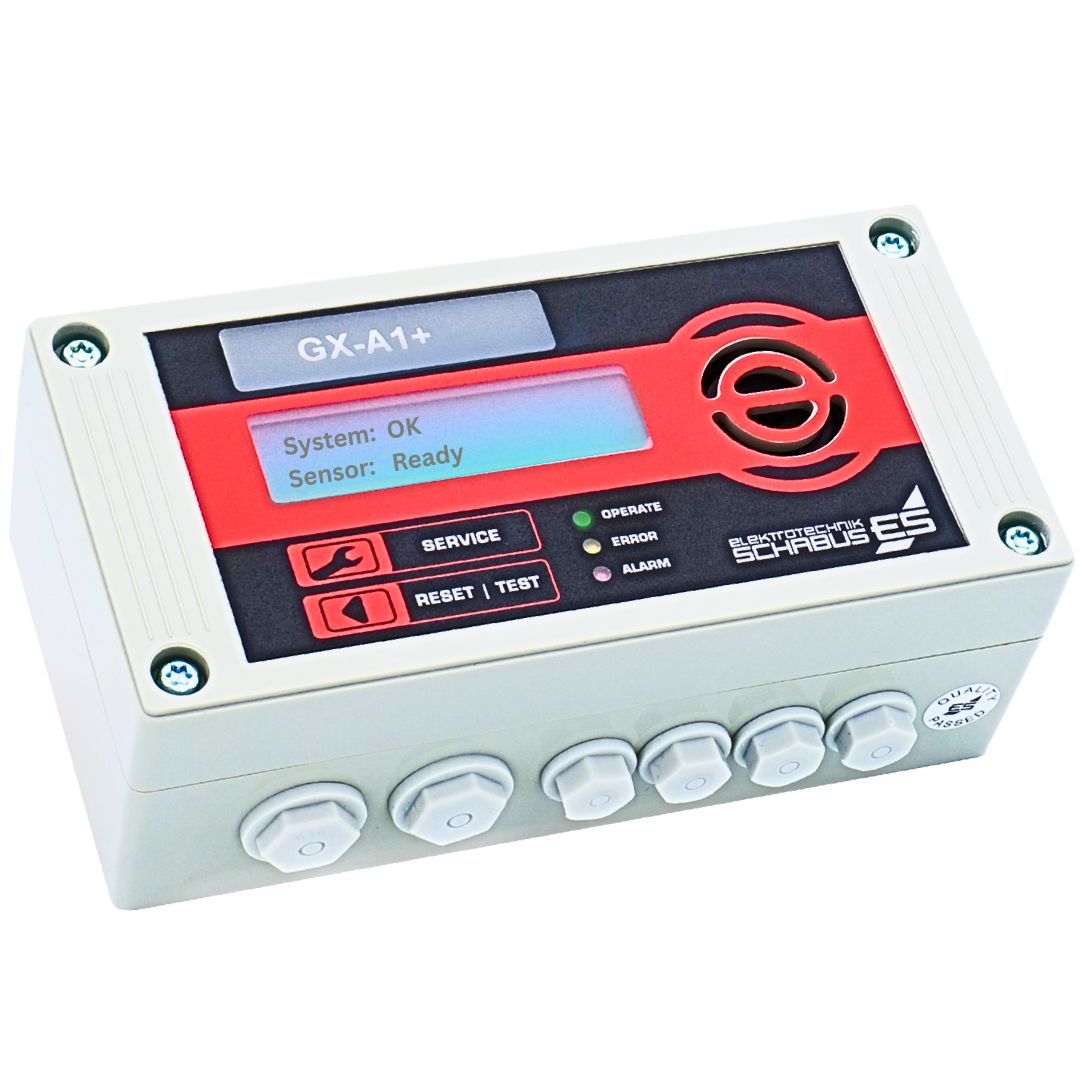

Das hintergrundbeleuchtete 2×16 Zeichen Display zeigt:
aktuelle Sensordaten
Betriebszustand
Alarmmeldungen
Fehlercodes
Temperaturwerte
Software-Version
Alarmzähler
Die Service-Taste ermöglicht den direkten Zugriff auf erweiterte Systeminformationen.
Im Alarmfall:
🔊 Lauter Piezo-Signalgeber
🔴 Blinkende Displaybeleuchtung
🔁 1× potentialfreies Alarmrelais
🔁 1× potentialfreies Störungsrelais

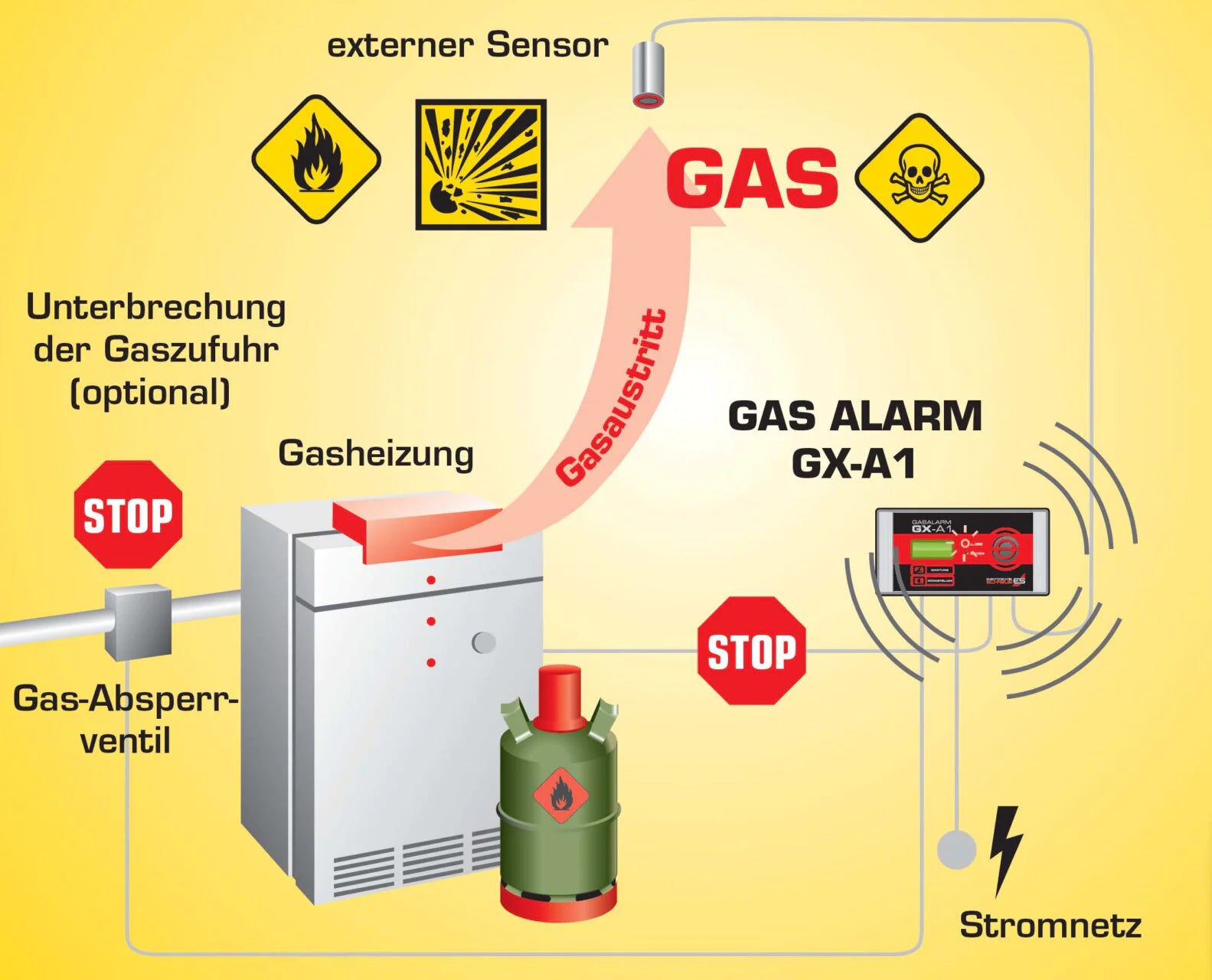

Damit können z. B.:
Magnet-Absperrventile
Gasthermen
Lüftungsanlagen
Gebäudeleittechnik (GLT)
direkt angesteuert werden.
Ein besonderes Feature ist die integrierte 48-Stunden-Relaisfreischaltung bei Sensorausfall.
➡️ Heizsysteme oder angeschlossene Anlagen müssen während der Ersatzteilbeschaffung nicht sofort abgeschaltet werden.
➡️ Die verbleibende Zeit wird im Display angezeigt.
Das ist ein klarer Vorteil im gewerblichen Einsatz.
Der GX-A1+ ersetzt das bewährte Vorgängermodell GX-A1.
✔ Identische Anschlusspositionen
✔ Einfacher Austausch im Bestand
✔ Keine Umverdrahtung notwendig
Ideal für Servicefälle und Modernisierung.

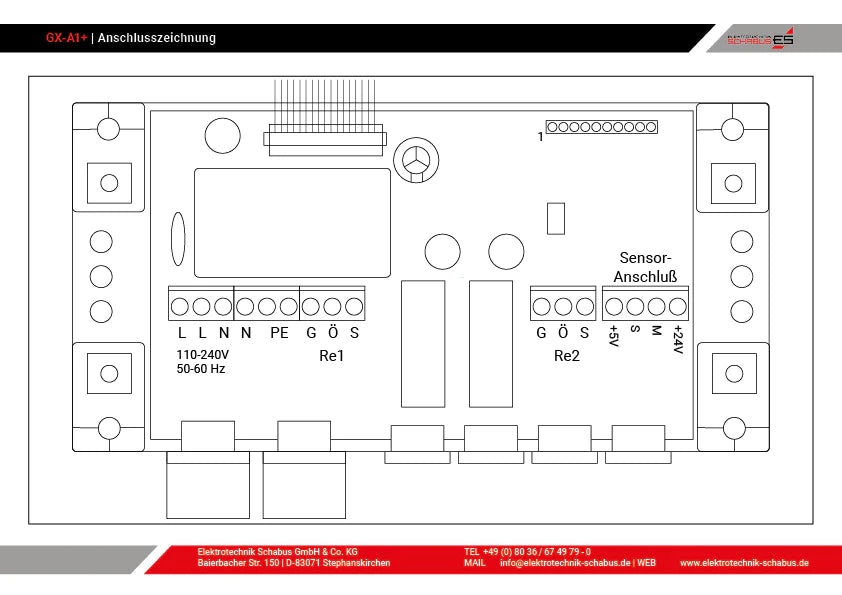

Aufputz-Montage in trockenen Innenräumen
Gehäuseboden mit Schraubklemmen wird an die Wand gedübelt
Elektronik einsetzen
Gerät verschließen
Montage nur durch qualifizierte Fachkraft.
| Fehlercode | Anzeige im Display | Bedeutung | Kategorie | Gelbe LED | Bedeutung LED-Anzeige |
|---|---|---|---|---|---|
| 1 | VDD_UNDERVOLTAGE | Interne Versorgungsspannung zu niedrig | EXTERNAL | - | Keine spezielle LED-Anzeige |
| 2 | SUPPLY_UNDERVOLTAGE | Netzversorgung zu niedrig | EXTERNAL | - | Keine spezielle LED-Anzeige |
| 3 | EXTERNAL_SENSOR_BROKEN | Sensor oder Sensorleitung defekt | EXTERNAL | - | Keine spezielle LED-Anzeige |
| 4 | LED_YELLOW_NOT_ON | Gelbe LED kann nicht eingeschaltet werden | INTERNAL | - | Keine spezielle LED-Anzeige |
| 5 | LED_YELLOW_NOT_OFF | Gelbe LED kann nicht ausgeschaltet werden | INTERNAL | - | Keine spezielle LED-Anzeige |
| 6 | LED_RED_NOT_ON | Rote LED kann nicht eingeschaltet werden | INTERNAL | - | Keine spezielle LED-Anzeige |
| 7 | LED_RED_NOT_OFF | Rote LED kann nicht ausgeschaltet werden | INTERNAL | - | Keine spezielle LED-Anzeige |
| 8 | LED_GREEN_NOT_ON | Grüne LED kann nicht eingeschaltet werden | INTERNAL | - | Keine spezielle LED-Anzeige |
| 9 | LED_GREEN_NOT_OFF | Grüne LED kann nicht ausgeschaltet werden | INTERNAL | - | Keine spezielle LED-Anzeige |
| 10 | PWM_OUT_NOT_ON | Interner Ausgangsfehler | INTERNAL | - | Keine spezielle LED-Anzeige |
| 11 | PWM_OUT_NOT_OFF | Interner Ausgangsfehler | INTERNAL | - | Keine spezielle LED-Anzeige |
| 12 | EXTERNAL_SENSOR_BAD | Sensorprüfung nicht bestanden | SENSOR | - | Keine spezielle LED-Anzeige |
| 21 | NVMEM_INIT_FAILED | Speicherinitialisierung fehlgeschlagen | INTERNAL | BLINK_SLOW | Gelbe LED blinkt langsam |
| 22 | MISSING_ERROR_CATEGORY | Interner Softwarefehler | INTERNAL | BLINK_SLOW | Gelbe LED blinkt langsam |
| 23 | ENVIROMENT_TOO_COLD | Umgebungstemperatur zu niedrig | EXTERNAL | ON | Gelbe LED leuchtet dauerhaft |
| 24 | ENVIROMENT_TOO_HOT | Umgebungstemperatur zu hoch | EXTERNAL | ON | Gelbe LED leuchtet dauerhaft |
| 25 | SENSORTEST_FAILED | Sensortest fehlgeschlagen | SENSOR | BLINK_FAST | Gelbe LED blinkt schnell |
| 26 | TEMP_SENSOR_ERROR | Fehler Temperatursensor | INTERNAL | BLINK_SLOW | Gelbe LED blinkt langsam |
| 27 | NVMEM_CHECKSUM_ERROR | Speicherfehler erkannt | INTERNAL | BLINK_SLOW | Gelbe LED blinkt langsam |
K1 (Alarmrelais): OFF - Relais abgefallen
K2 (Störungsrelais): ON - Relais angezogen
| Gas | Einsatz | Sensor |
|---|---|---|
| Stadt- & Erdgas, Methan, Butan, Propan, LNG-Flüssiggas, Campingsgas | Gastherme, Gasherd | GX-LNG Artikelnummer: 300897 |
| Chlorfluorocarbons (Kältemittel) | Klimaanlagen, Kühlhäuser, Wärmepumpen | GX-CFC Artikelnummer: 200901 |
| H₂ – Wasserstoff | Klimaanlagen, Wärmepumpen | GX-H2 Artikelnummer: 200616 |
| Kohlendioxid – technische Anlagen | Schankanlagen, Brauereien, Wassersprudler, Kühlräume, Trockeneislager, technische Anlagen | GX-CO2-30 Artikelnummer: 300315 |
| Kohlendioxid – Raumluft | Innenräume, Werkstatt, Großraumbüro, Wartezimmer, Veranstaltungsräume, Klassenzimmer, Turnhalle | GX-CO2-25 Artikelnummer: 200989 |
(Auslöseschwellen siehe jeweilige Sensor-Betriebsanleitung.)
WEEE-NR.: DE91394868
| Betriebsspannung | 100-240 Volt AC / 50-60 Hz |
|---|---|
| Schaltleistung | 250 V AC / 5 A, 60 V=DC / 5 A |
| Funktionsbereich | -15° C / +40° C |
| Schutzart | IP 54 |
| Abmessungen(HxBxT) | |
| Leistungsaufnahme | 10 VA max. |
| Anzeige | 3 LED, Display |
| Relaiskontakt | 2 potentialfreie Wechsler, Wechsler NC / NO |
| Luftfeuchtigkeit | 10% – 90% rH, nicht kondensierend |
| Schalldruckpegel | 90 dB (10 cm Abstand) |
