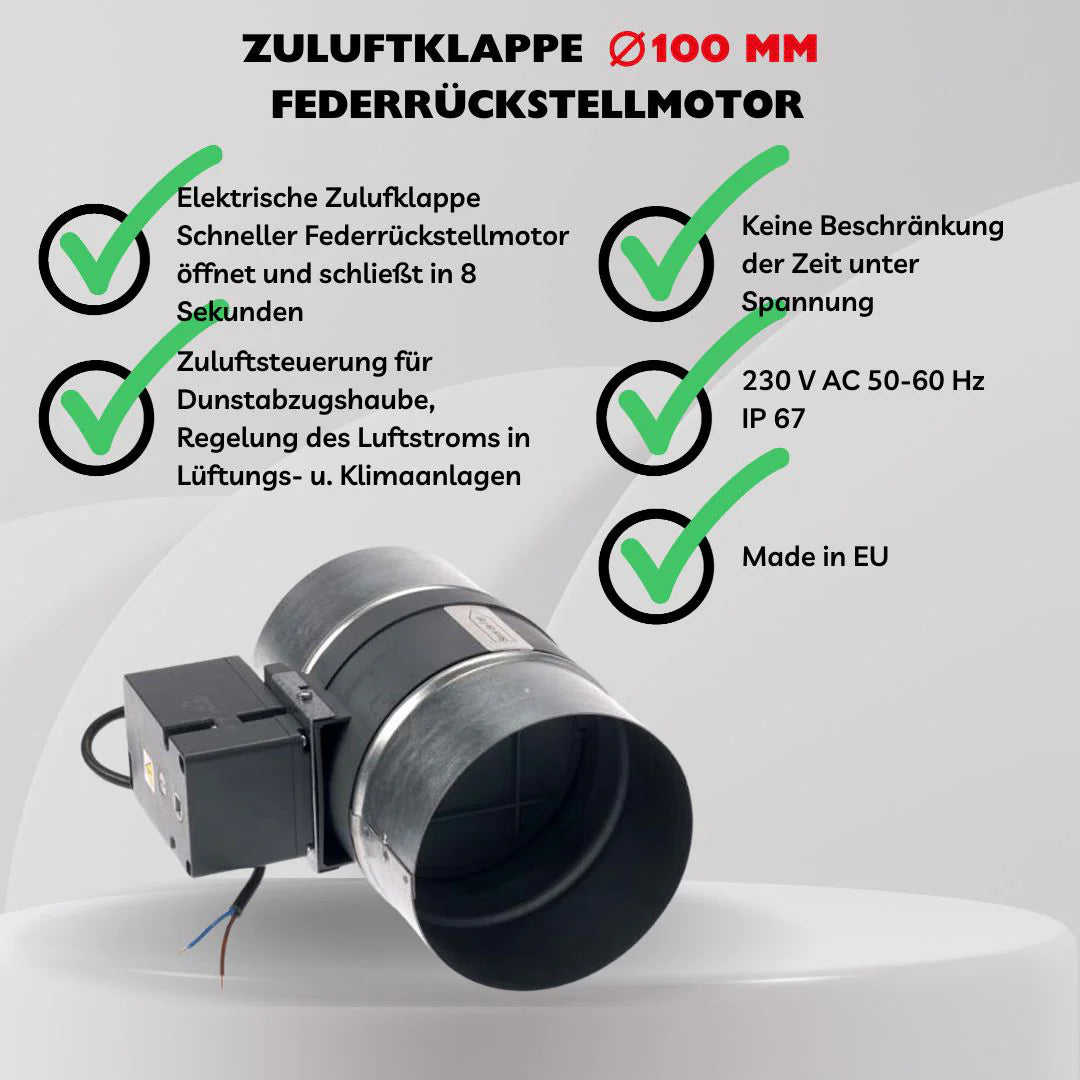

  • zum Öffnen oder Schließen eines Lüftungsrohrs und zur Regelung des Luftstroms in Lüftungs- und Klimaanlagen, Regelung von Zuluft zu Dunstabzugshauben - nicht für die Abluft!
  • Zuluftrohr mit elektrischer Lüftungsklappe aus feuerhemmenden Kunststoffen
  • Anschlüsse aus galvanisiertem Stahl
  • schnellem Federrückstellmotor (Elektromotor) - öffnet und schließt jeweils in rund 8 Sekunden
  • unbegrenzte Zeit unter Spannung
  • Durchmesser: Ø 100 mm
  • Kortingen voor gespecialiseerde bedrijven & wederverkopers
  • Persoonlijk deskundig advies (geen callcenter!)
  • Reparatieservice buiten de wettelijke garantie

Artikelnummer: 201756

Levertijd: 2-3 werkdagen

Bekijk alle details
Zuluftklappe mit Federrückstellmotor ⌀ 100 mm

Zuluftklappe mit Federrückstellmotor ⌀ 100 mm

205,00 €
  • Beschrijving
  • Technische informatie
  • Downloads
  • FAQ - Veelgestelde vragen
  • Recensies

Lieferumfang

  • Zuluftklappe mit Federrückstellmotor 100 mm ⌀
  • Betriebsanleitung

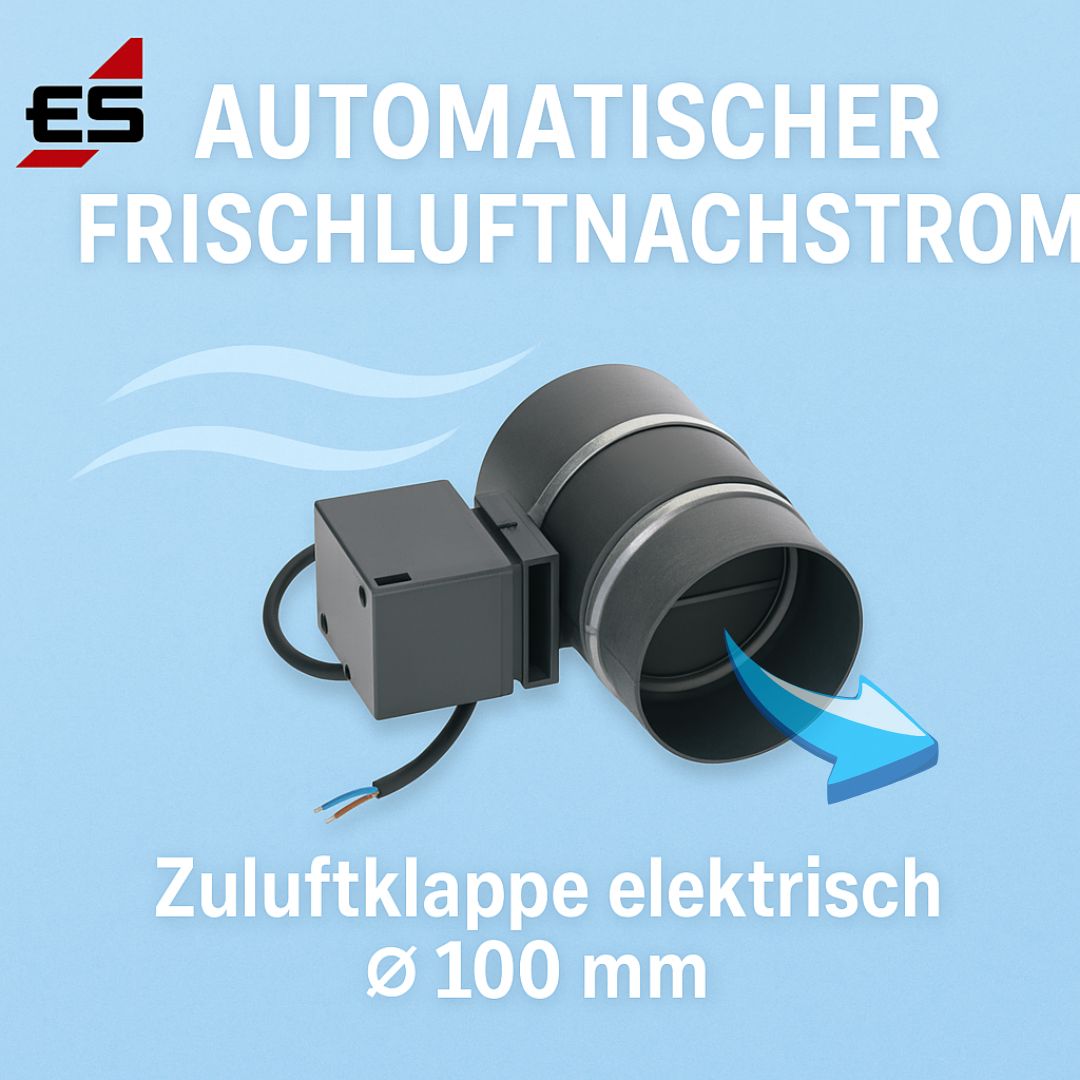

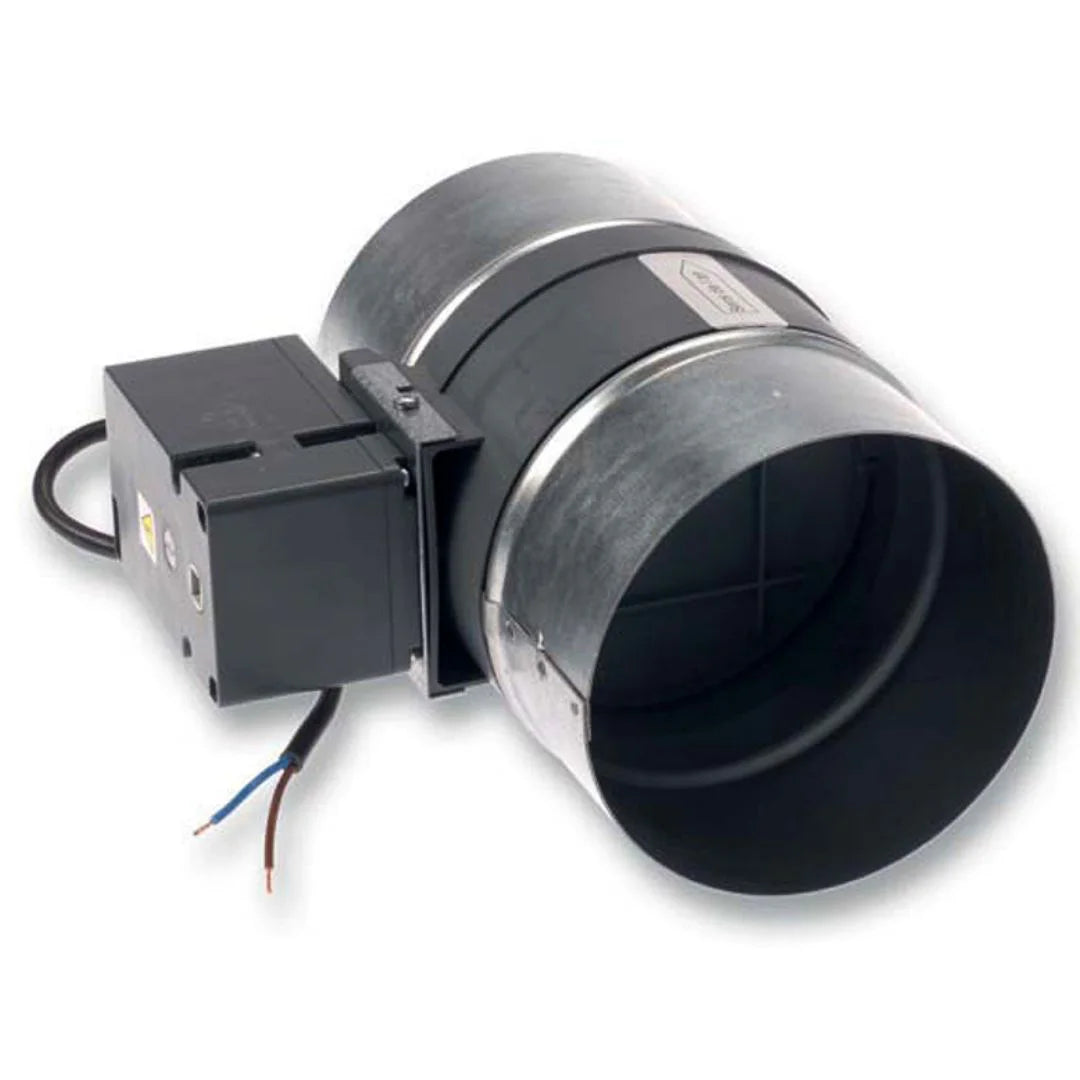

Das Zuluftrohr mit integrierter elektrischer Lüftungsklappe sorgt zuverlässig für Frischluftzufuhr bei gleichzeitig hoher Sicherheit. Das Gehäuse besteht aus feuerhemmendem Kunststoff, die beidseitigen Rohranschlüsse sind aus verzinktem Stahl gefertigt – robust, langlebig und montagefreundlich.

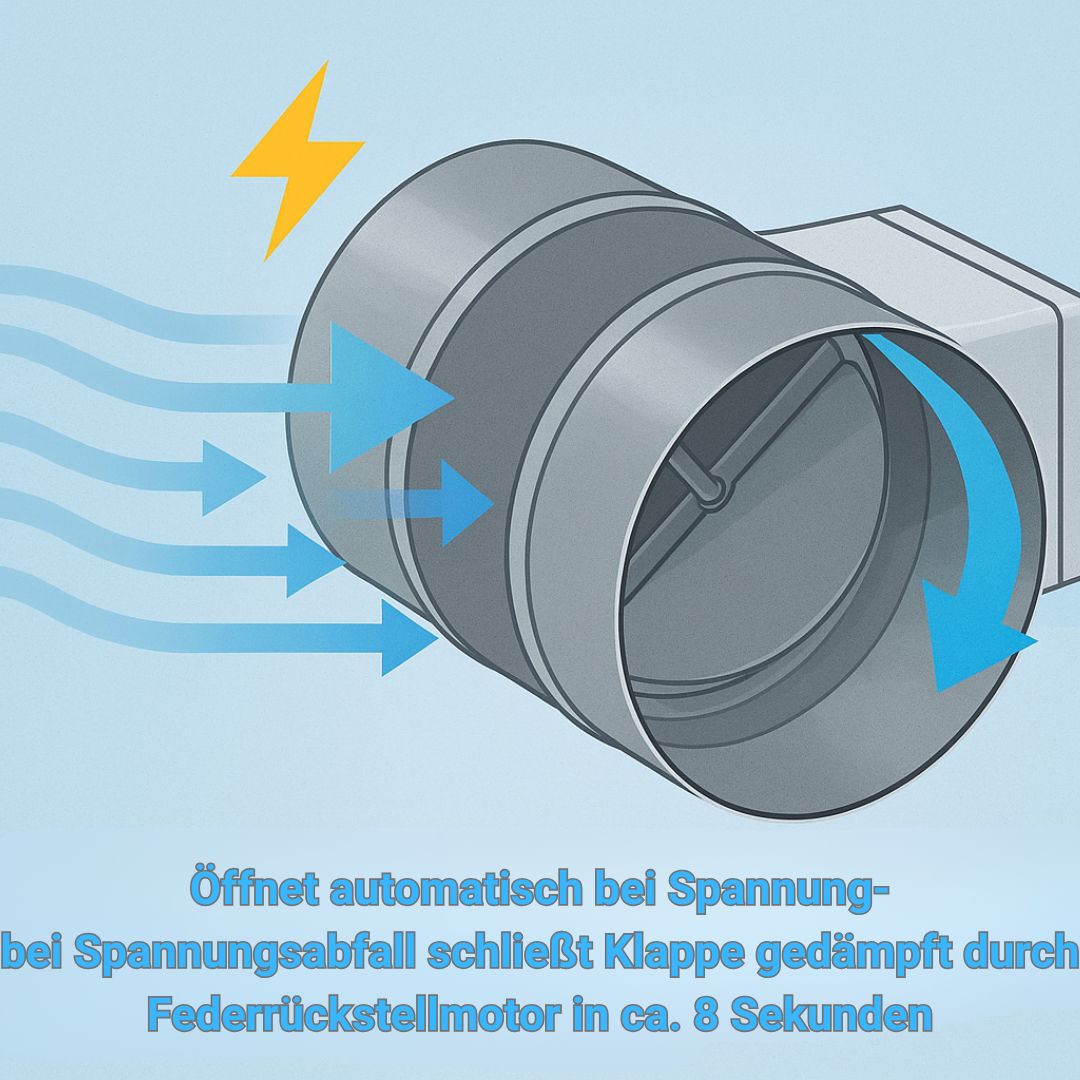

Die integrierte Rückstellklappe mit Federrückstellung öffnet in ca. 8 Sekunden bei Anlegen von 230 V Netzspannung. Sobald die Spannung abgeschaltet wird, schließt die Klappe gedämpft durch das Getriebe – ebenfalls in rund 8 Sekunden. So wird verhindert, dass unkontrolliert Luft zurückströmt oder Kälte eindringt.

Ideal in Kombination mit Elektrotechnik-Schabus-Zuluftsteuerung KZS 200

Gesteuert wird die Rückstellklappe z. B. durch die Elektrotechnik-SCHABUS Kabel-Zuluftsteuerung KZS 200, die beim Einschalten eines Abluftgeräts (z. B. Lüfter) automatisch die Klappe öffnet. Der lufttechnische Abgleich funktioniert damit effizient und zuverlässig.

Bitte beachten: Diese Zuluftklappe ist nicht geeignet für den Abluftbetrieb, z. B. bei Dunstabzugshauben, und ersetzt keinen Mauerkasten!

✅ Einsatzbereich

  • Frischluftzufuhr bei ventilatorgesteuerter Abluft

  • Nachströmung bei raumlufttechnischen Anlagen

  • Automatische Luftführung bei Betrieb von Kaminöfen (mit externer Verbrennungsluftführung)



WEEE-NR.: DE91394868

Bedrijfsspanning 230 V wisselstroom/50-60 Hz
Beschermingsklasse IP20, motor

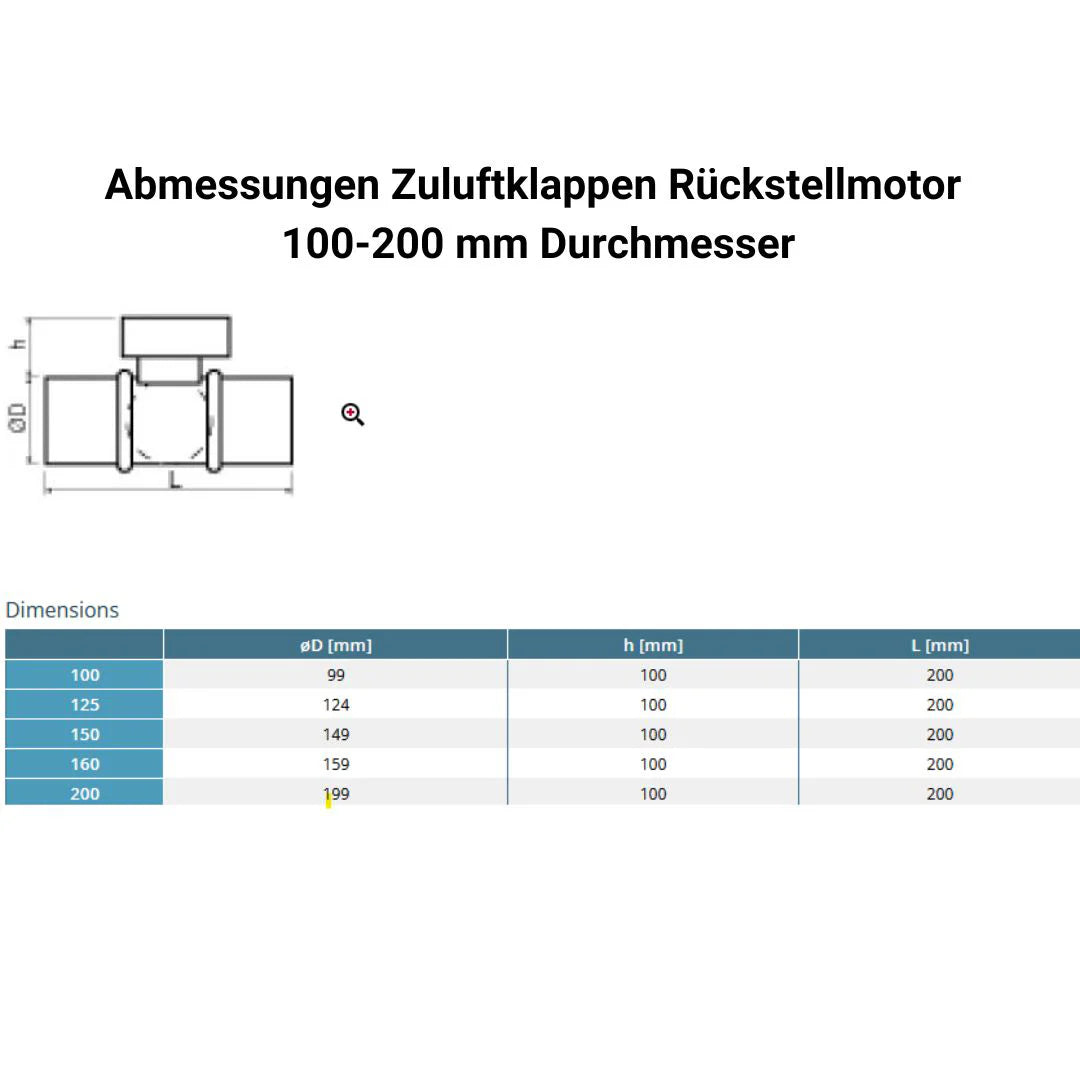

Afmetingen (BxBxD)

Ø 100 mm, buislengte 200 mm
Stroomverbruik Maximaal 2,5 VA
Druk 200 Pa
Lijn 2 x 0,75 mm²
Materiaal Klep van brandvertragende kunststof, verzinkt plaatstaal
Temperatuur 0°C – max. +60°C
Tijd ca. 8 seconden sluitings-/openingstijd

💡 Algemene informatie over de functie

Hoe werkt de resetklep in de toevoerluchtleiding? Wanneer er een netspanning van 230 V aanwezig is, opent een veerretourmotor de klep in ca. 8 seconden. Nadat de spanning is uitgeschakeld, sluit deze automatisch en wordt opgevangen door een geïntegreerde terugstelveer.

Hoe lang duurt het openen en sluiten? Ongeveer 8 seconden per stuk. De motor werkt krachtig, de feedback is mechanisch en stil.

⚙️ Controle en combinatie

Hoe kan de klep worden gecontroleerd? Bijvoorbeeld via de Toevoerluchtregeling KZS 200 van Schabus. Het detecteert de werking van een luchtafvoerapparaat en zet automatisch spanning op de klep.

Kan de klep bediend worden met een lichtschakelaar? Ja, handmatig schakelen via een eenvoudige schakelaar is in principe ook mogelijk indien technisch geïnstalleerd.

🛠️ Montage en installatie

Kan ik de toevoerluchtklep inmetselen? Nee. Deze flappen kunnen niet ommuurd worden. Ze moeten te allen tijde toegankelijk zijn en indien nodig gemakkelijk kunnen worden vervangen. Voor de muurdoorbraak adviseren wij een geschikt leidingdeel met EindflensWaaraan de flap aan de binnenkant is bevestigd.

In welke positie kan de toevoerluchtleiding worden geïnstalleerd? De montage kan horizontaal of verticaal plaatsvinden, zolang de klep maar ongehinderd open en dicht kan.

Welke diameter hebben de leidingaansluitingen? De leidingaansluitingen zijn gestandaardiseerd (bijvoorbeeld DN100 of DN125, afhankelijk van de versie). Raadpleeg het technische gegevensblad voor meer informatie.

🚫 Beperkingen

Is deze klep geschikt voor afzuigkappen? Nee. Zij is niet voor uitlaatsystemen zoals afzuigkappen. Gebruik in dit geval een geschikte inbouwdoos.

Kan het dienen als vervanging voor een wallbox? Nee. Deze klep is niet als wandafsluiting of buitenklep geschikt.

🔧 Onderhoud en levensduur

Is de klep onderhoudsvrij? Ja, het systeem is onderhoudsvrij ontworpen. Een regelmatige visuele inspectie wordt nog steeds aanbevolen.

Hoe lang gaat de motor mee? De veerretourmotor is ontworpen voor een groot aantal cycli. Niettemin geldt: Elk elektrisch onderdeel moet toegankelijk en indien nodig vervangbaar zijn.
