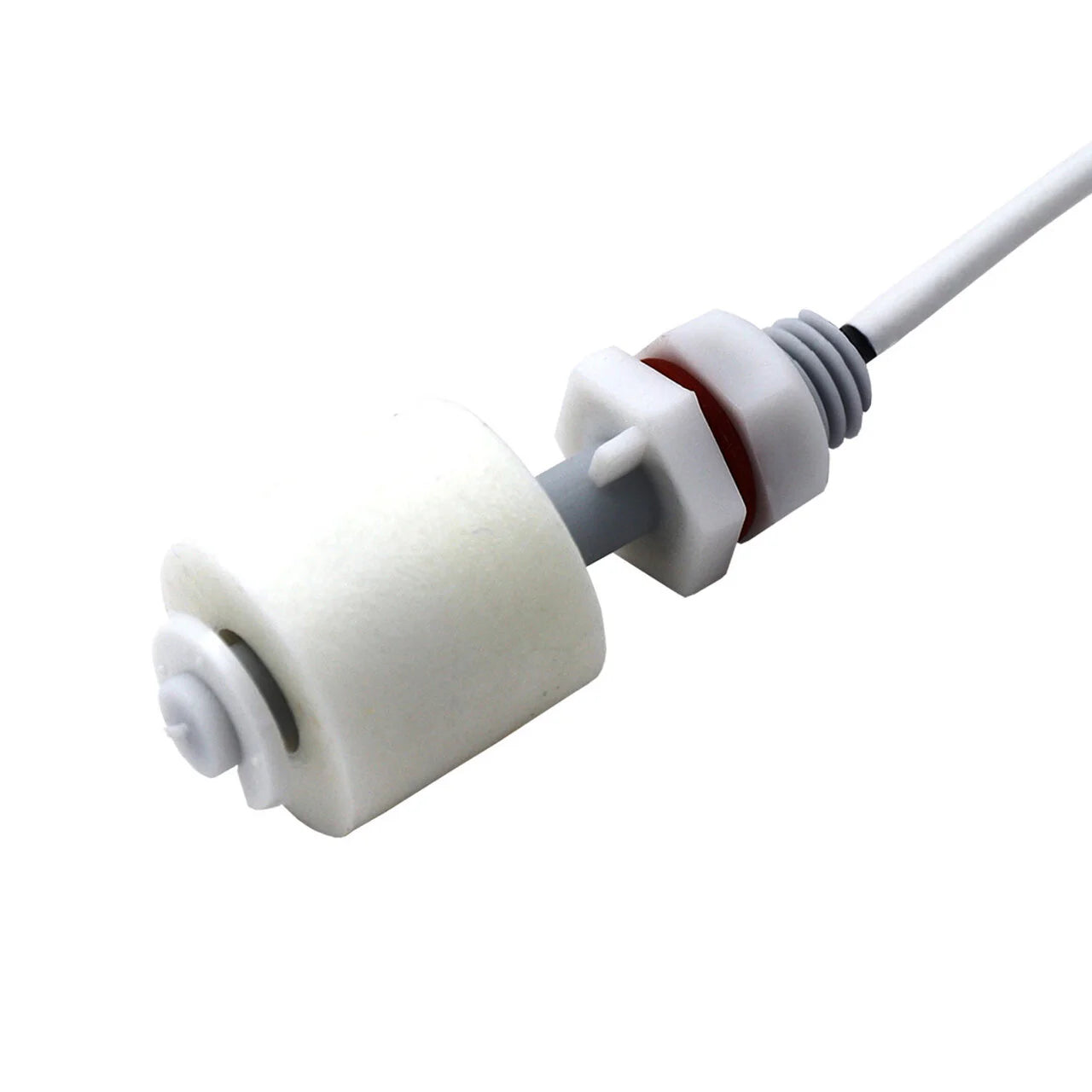

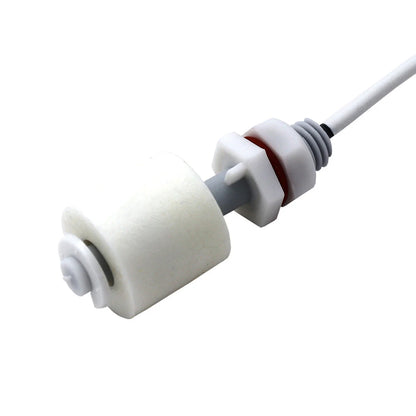

SHT 8060 aktiver Mini-Schwimmerschalter Kunststoff

SHT 8060 aktiver Mini-Schwimmerschalter Kunststoff

59,00 €
59,00 €
Verkoop Uitverkocht
inclusief BTW plus Versandkosten

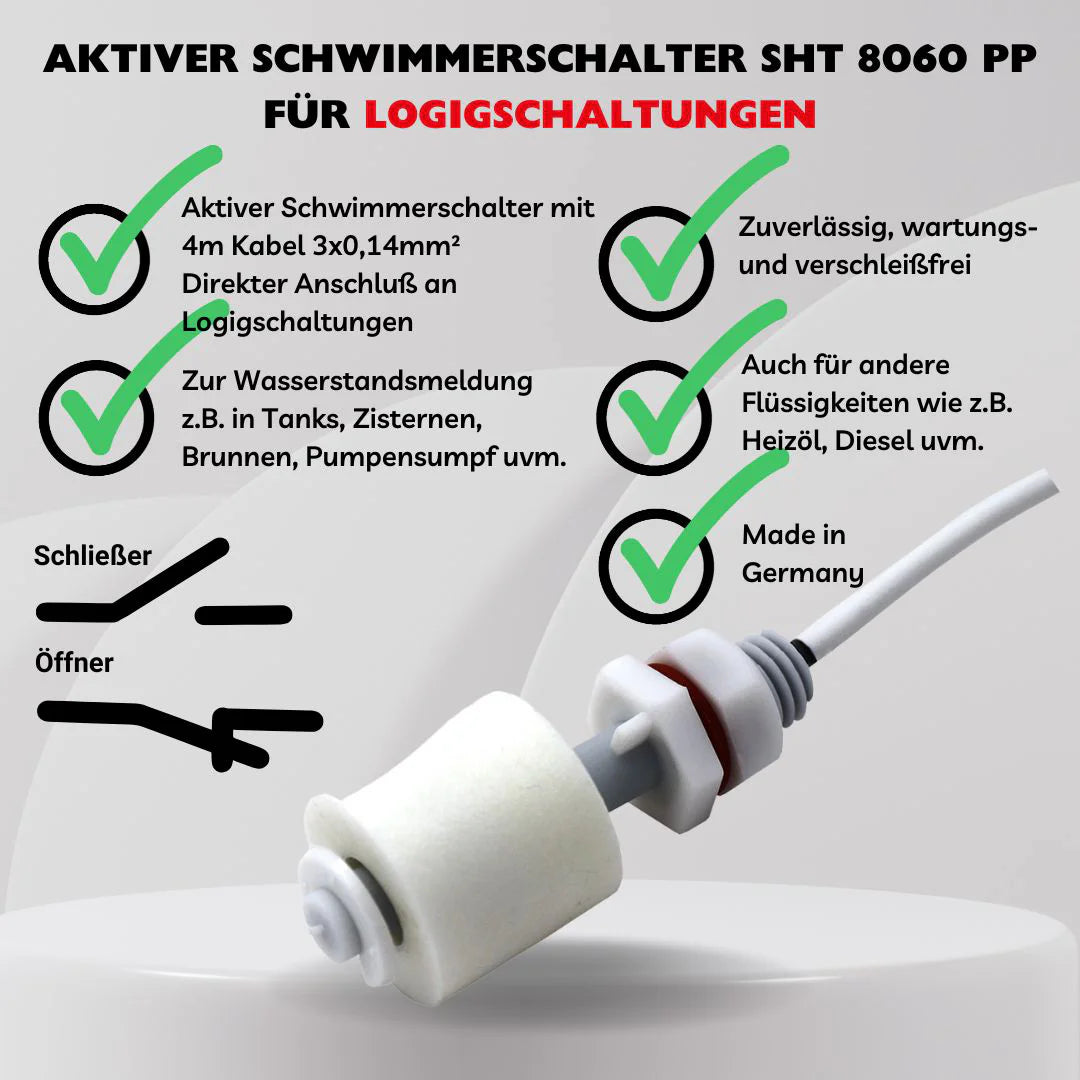

  • direkt an hochohmige Logikschaltungen anschließbar, bei gemeinsamer Betriebsspannung an TTL- oder CMOS-Eingänge
  • Schaltprinzip "Logik Pegel"

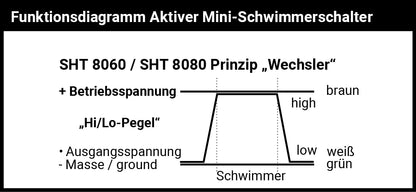

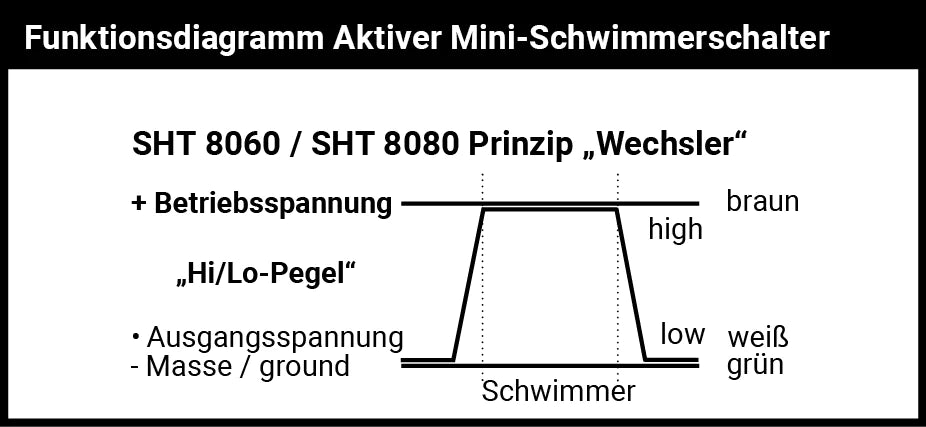

  • Spannungsausgang Schwimmer unten LO, oben HI - Schaltprinzip "Wechsler"
  • zur Wasserstandsmeldung z.B. in Tanks, Zisternen, Brunnen, Pumpensumpf uvm.,  Schaltkontakt ab 4 cm Pegelhöhe
  • für alle Flüssigkeiten mit einer Dichte von mind. 0,7 g/cm³ geeignet, z.B Wasser, Heizöl, Diesel, Pflanzenöl, Schmieröle, u.a.
  • Material aus Kunststoff (Polypropylen und ABS)
  • Steuerleitung LIYY 3x0,14mm², Kabellänge 4 m - maximal verlängerbar auf 20 Meter
  • nicht geeignet für den Anschluss an Schabus Wassermeldern
  • Kortingen voor gespecialiseerde bedrijven & wederverkopers
  • Persoonlijk deskundig advies (geen callcenter!)
  • Reparatieservice buiten de wettelijke garantie

Artikelnummer: 200361

Levertijd: 2-3 werkdagen

Bekijk alle details
SHT 8060 aktiver Mini-Schwimmerschalter Kunststoff

SHT 8060 aktiver Mini-Schwimmerschalter Kunststoff

59,00 €
  • Beschrijving
  • Technische informatie
  • Downloads
  • FAQ - Veelgestelde vragen
  • Recensies
Lieferumfang
  • SHT 8060 aktiver Mini-Schwimmerschalter Kunststoff
  • Betriebsanleitung


🧭 Aktiver Mini-Schwimmerschalter aus Kunststoff

Logikausgang für Elektronik- und Automatisierungslösungen

Der aktive Mini-Schwimmerschalter aus Kunststoff ist die ideale Lösung zur zuverlässigen Füllstandserkennung in elektronischen Steuerungen und Industrieanwendungen. Im Gegensatz zu klassischen Schließkontakten erzeugt dieser Schalter ein sauberes Spannungssignal (Low/High), das direkt von hochohmigen Logikeingängen wie TTL- oder CMOS-Schaltungen ausgewertet werden kann.

💡 Wichtig: Dieser Schwimmerschalter ist nicht für die Schabus-Wassermelder geeignet, sondern für Steuerungen mit Logikeingängen oder individueller Auswerteelektronik.

✅ Ihre Vorteile auf einen Blick

  • Aktiver Schaltausgang mit Spannungssprung (0 V ↔ Betriebsspannung)

  • Geeignet für TTL- oder CMOS-Eingänge

  • Wartungs- und verschleißfrei durch Reedtechnik

  • bewährtes Kunststoffgehäuse

  • Extrem langlebig bei geringen Schaltströmen (bis zu 1 Billion Schaltzyklen)

  • Schaltpunkt bei ca. 4 cm Pegelhöhe

  • Schaltprinzip Wechsler – kein Umdrehen erforderlich

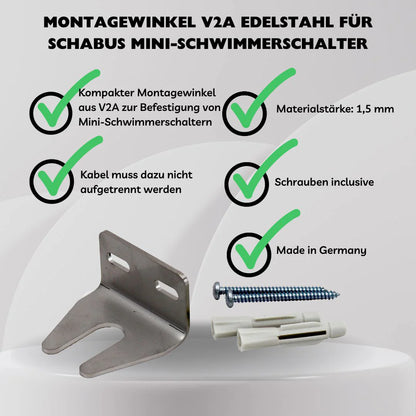

  • Einfache Befestigung – passender Montagewinkel (Art.-Nr. 300787) erhältlich

⚠️ Einsatzbereich & Funktion

Der Schwimmerschalter ist ein aktiver Signalgeber, der eine Spannungsänderung erzeugt, sobald der Flüssigkeitspegel den definierten Schaltpunkt erreicht. Der SHT 8060 hat das Schaltprinzip „Wechsler“, d.h. ein Umdrehen des Schwimmerkörpers ist nicht erforderlich.

➡️ Ideal für:

  • Industrieanlagen mit eigener Logiksteuerung

  • SPS-Systeme mit hochohmigen Eingängen

  • Microcontroller-Boards (z. B. Arduino, Raspberry Pi, etc.)

  • Visualisierungs- oder Alarmierungssysteme mit Logikeingang

🧠 Was bedeutet „aktiv“?

Aktive Schwimmerschalter erzeugen beim Auslösen eine eigene elektrische Signaländerung – im Gegensatz zu passiven Reedkontakten, die nur den Stromkreis schließen. Dadurch eignen sie sich hervorragend für Anwendungen, bei denen eine eindeutige Spannungsinformation benötigt wird.

🛠️ Montagehinweis

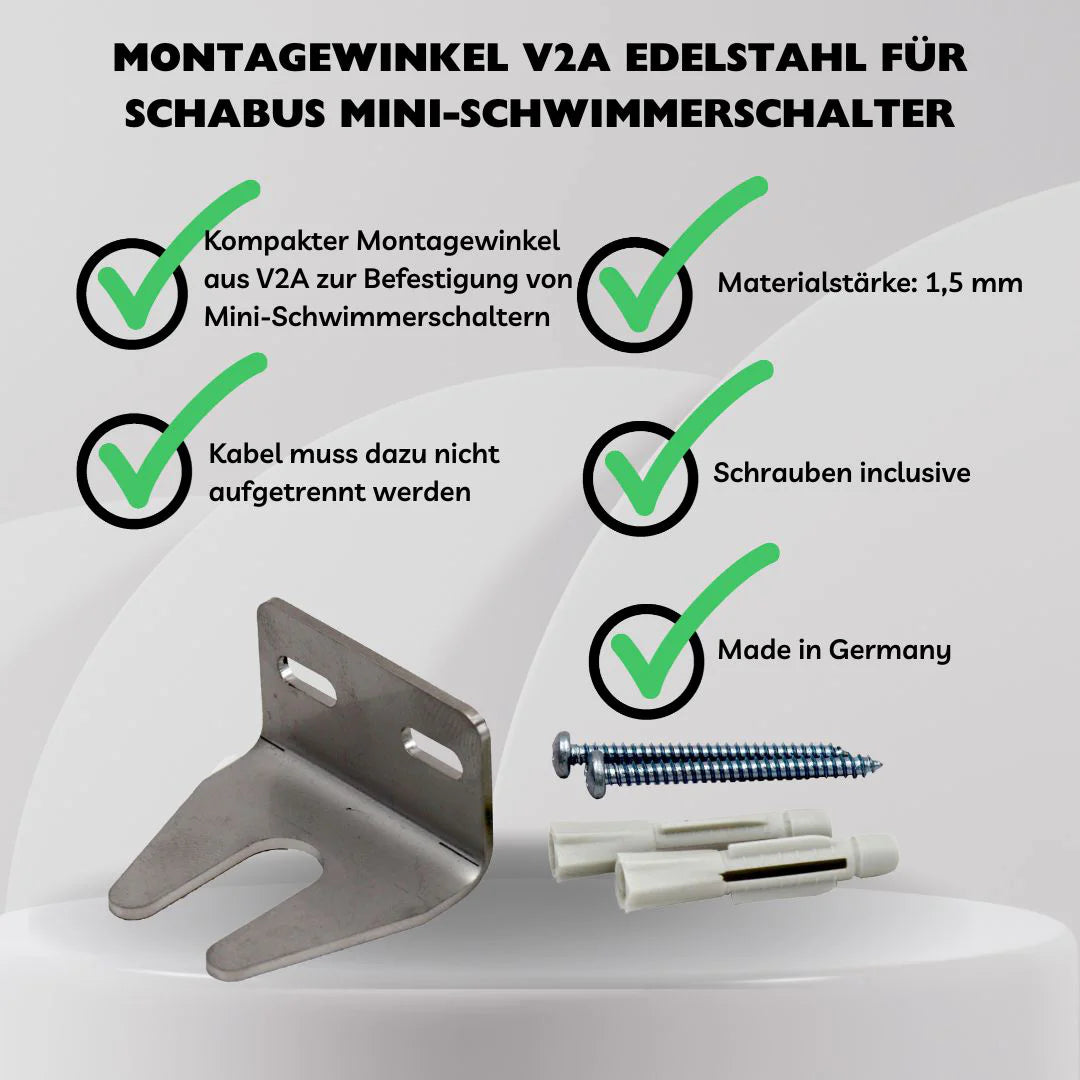

🔧 Tipp: Für eine sichere Befestigung einfach den passenden Montagewinkel (Art.-Nr. 300787) gleich mitbestellen!

🚫 Nicht kompatibel mit:

  • Schabus-Wassermelder SHT 5000, SHT 5001, SHT 5002

  • Stromkreis-gesteuerten Potentialeingängen ohne eigene Hilfsspannung




WEEE-NR.: DE91394868

Bedrijfsspanning 5 – 42 volt gelijkstroom
Beschermingsklasse Impedantie 1 kΩ, IP67

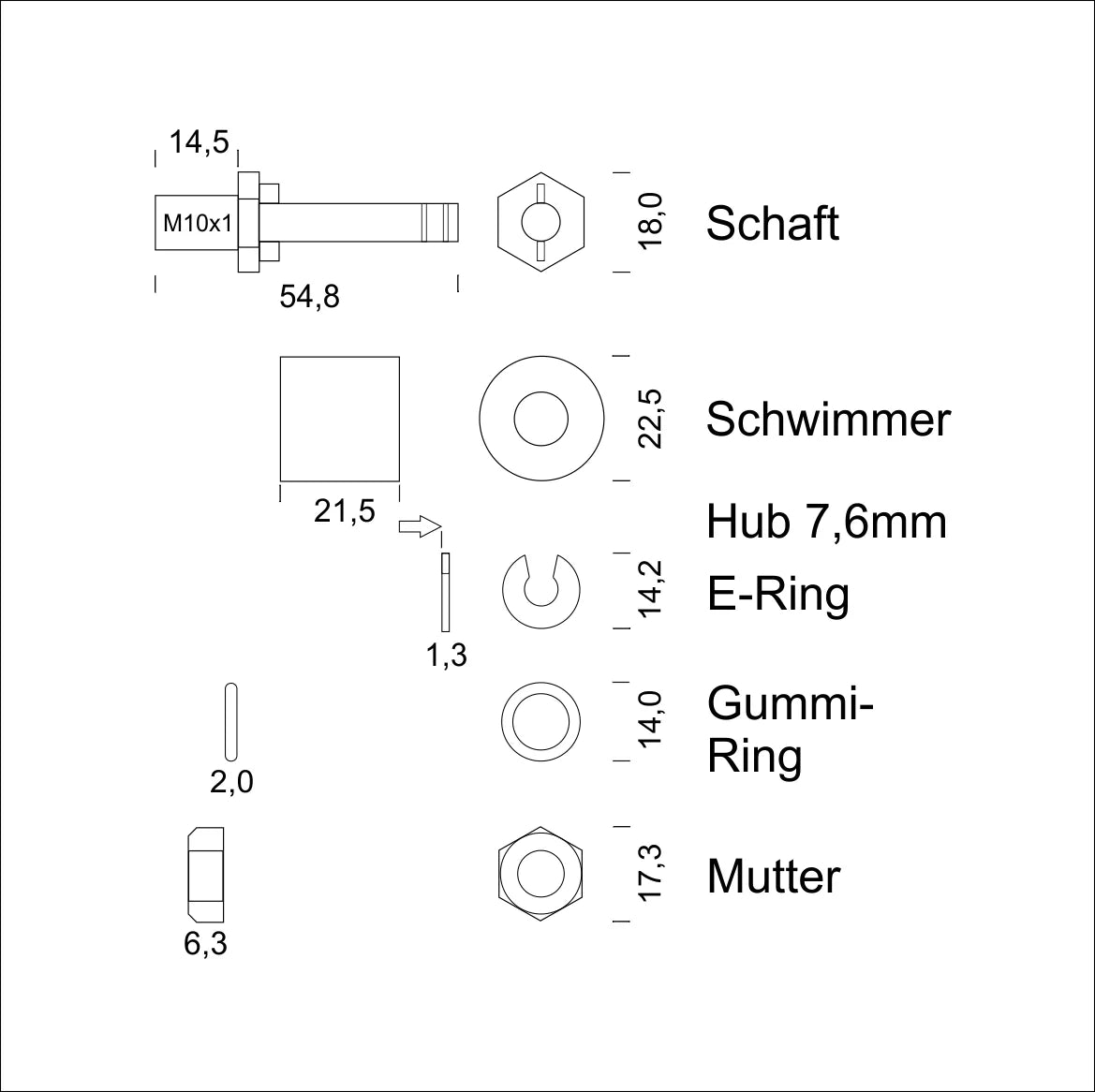

Afmetingen (BxBxD)

L = 58 mm x Ø 23 mm
Lijn 4m | 3×0,14 mm2 | wit, LIYY-kabel, verlengbaar
Stuurspanning Uitgangsspanning 0 volt/Ub – 0,1 volt
Temperatuur -15° – max. 60°

🔌 Wat betekent “actieve vlotterschakelaar”?

Een actieve vlotterschakelaar genereert een elektrisch spanningssignaal bij contact met water - meestal een verandering van 0V naar de bedrijfsspanning. Dit maakt hem bijzonder geschikt voor besturingen met logische ingangen met hoge impedantie, zoals TTL- of CMOS-circuits.

⚠️ Kan de vlotterschakelaar worden aangesloten op Schabus-watermelders zoals de SHT 5000?

Nee – deze vlotterschakelaar is niet compatibel met de Schabus-waterdetectoren. Het is bedoeld voor onafhankelijke bedieningen met logische ingangen, niet voor de potentiële ingangen van de waterdetectoren.

🔄 Hoe werkt de schakellogica van de vlotterschakelaar?

Standaard sluit het contact bij een vloeistofniveau van ca. 4 cm (laag → hoog). Deze vlotterschakelaar heeft het “changeover”-schakelprincipe – het is niet nodig om het vlotterlichaam te draaien.

⚡ Hoeveel stroom kan de schakelaar schakelen?

De schakelaar is voor zeer lage schakelstromen ontworpen – ideaal voor b.v. B. een LED met 11mA bij 12V. Hoe lager de stroom, hoe langer de levensduur (tot 1 biljoen schakelingen bij 5V/1mA).

🧠 Waar moet ik op letten bij het aansluiten?

De vlotterschakelaar moet worden aangesloten op a ingang met hoge impedantie verbonden zijn. De bedrijfsspanning (bijvoorbeeld 5V of 12V) moet worden gedeeld met het circuit. Schakel geen directe belasting om!

💧 Hoe wordt het schakelpunt gedefinieerd?

Het contact sluit (of opent wanneer de vlotter wordt gedraaid) op een niveau van ongeveer 4 cm.

🛠️ Hoe wordt de vlotterschakelaar geïnstalleerd?

De optionele wordt aanbevolen voor verticale installatie Montagebeugel (art.nr. 300787). Als alternatief kan de vlotter ook met een geschikte bus aan een buis of houder worden bevestigd.

🌧️ Is de kabel waterdicht?

Dat was vroeger LIYY-kabel volgens de fabrikant is slechts korte tijd waterdicht. Het is vlamvertragend, zelfdovend en bestand tegen veel oliën en koelvloeistoffen, maar moet in een droge omgeving of in een beschermende buis worden geïnstalleerd.

🧪 Is de vlotterschakelaar geschikt voor permanente luchtvochtigheid of onderwatergebruik?

Ja – Vlotterschakelaars zijn ontworpen voor vochtige omgevingen en gebruik in vloeistoffen. Het model van V2A roestvrij staal is corrosiebestendig, betrouwbaar en onderhoudsvrij. In tegenstelling tot sensoren met open elektroden is er geen risico op elektrolyse.

.

🔄 Detecteert de vlotterschakelaar ook gedestilleerd water?

Ja - omdat het een is mechanisch bediend schakelcontact de geleidbaarheid van de vloeistof is niet belangrijk. De vlotter werkt betrouwbaar in alle media met een Dichtheid van minimaal 0,7 g/cm³ – ook met gedemineraliseerd water of olieachtige vloeistoffen.
