Luftdichte elektrische Zuluftklappe ⌀ 100 mm

Luftdichte elektrische Zuluftklappe ⌀ 100 mm

269,00 €
269,00 €
Verkoop Uitverkocht
inclusief BTW plus Versandkosten
  • elektrische Lüftungsklappe mit Belimo-Servomotor
  • Dichtungslippe an der Klappe
  • kontrollierte Auf-Zu-Steuerung möglich
  • zur Luftstromregelung in Lüftungs- und Klimaanlagen
  • Ansteuerung über 230V Netzspannung / KZS 200
  • Zuluftsteuerung für Verbrennungsanlagen
  • zur Regelung des Luftstroms in Lüftungs- und Klimaanlagen
  • Durchmesser: 100 mm
  • Kortingen voor gespecialiseerde bedrijven & wederverkopers
  • Persoonlijk deskundig advies (geen callcenter!)
  • Reparatieservice buiten de wettelijke garantie

Artikelnummer: 201758

Levertijd: 2-3 werkdagen

Bekijk alle details
Luftdichte elektrische Zuluftklappe ⌀ 100 mm

Luftdichte elektrische Zuluftklappe ⌀ 100 mm

269,00 €
  • Beschrijving
  • Technische informatie
  • Downloads
  • FAQ - Veelgestelde vragen
  • Recensies

Lieferumfang

  • elektrische Zuluftklappe 100 mm ⌀
  • Betriebsanleitung

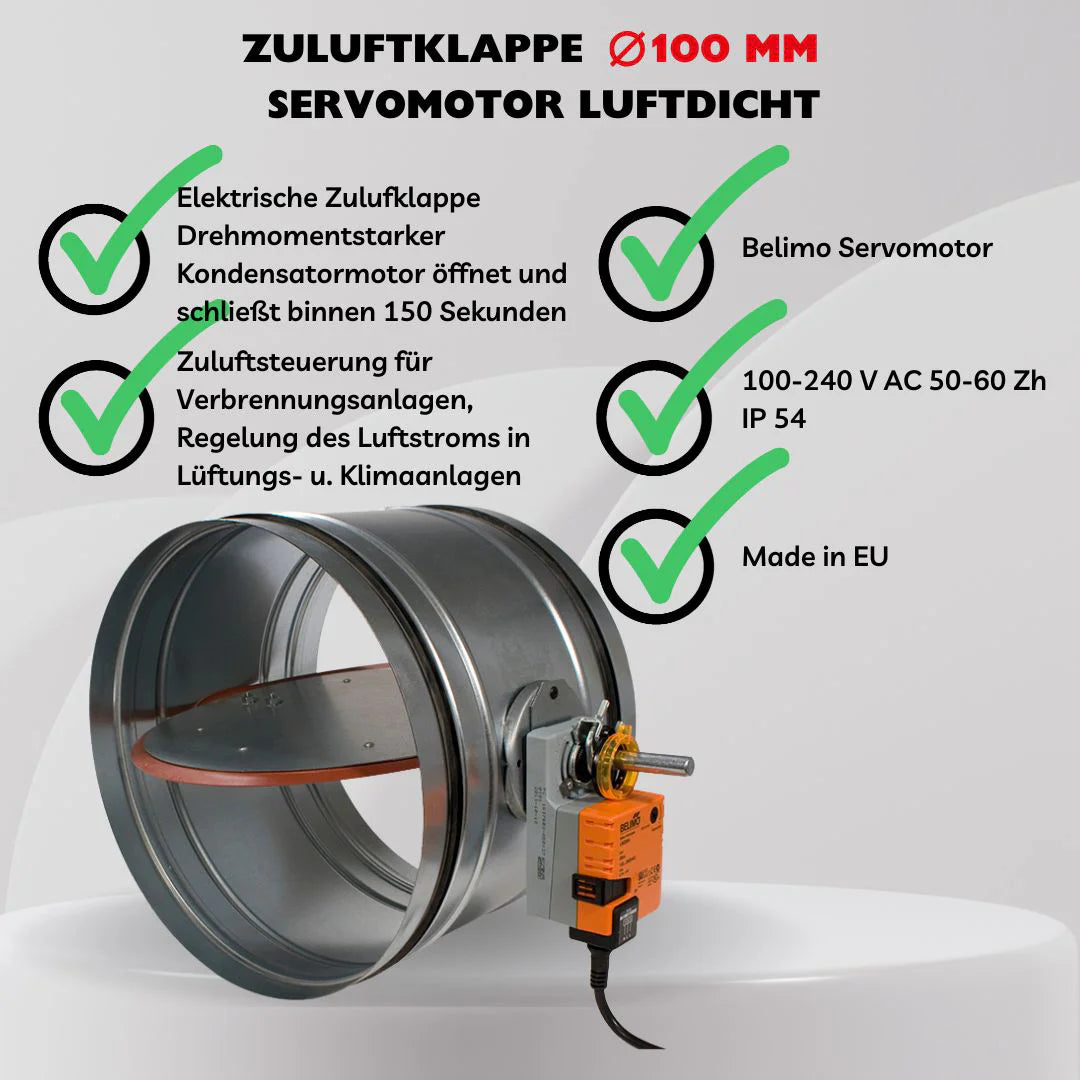

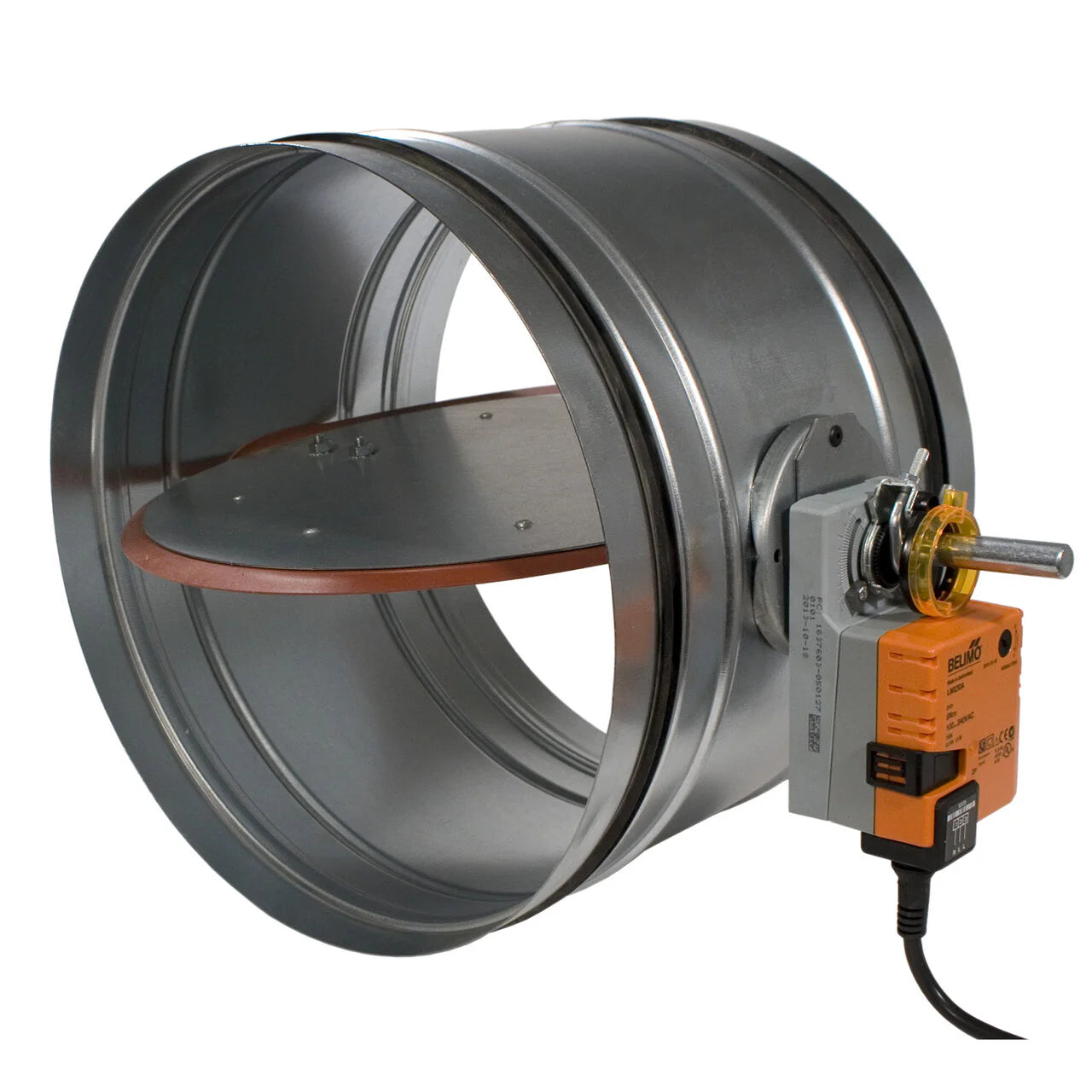

Die elektrische Zuluftklappe mit 100 mm Durchmesser sorgt dank ihrer hochwertigen EPDM-Dichtung für eine luftdichte Verbindung gemäß DIN 1946 Teil 4. Sie ist TÜV-geprüft und für einen Druck bis 1000 Pa ausgelegt – ideal für den Einsatz in Lüftungsanlagen, Abluftsystemen oder in Kombination mit Schabus Steuerungen.

Ein kraftvoller Kondensatormotor mit hohem Drehmoment öffnet und schließt die Klappe langsam (ca. 150 Sekunden), um die Dichtung zuverlässig gegen das verzinkte Stahlrohr zu pressen. Das verlängert die Lebensdauer und erhöht die Dichtigkeit. Die Steuerung erfolgt über Netzspannung via 3-adriger Anschlussleitung (3 × 0,75 mm²). Bei Erreichen des Endanschlags schaltet der Motor automatisch ab – für einen sicheren, wartungsarmen Betrieb.

Flexible Ansteuerung für individuelle Anwendungen

Die Zuluftklappe lässt sich z. B. über die Elektrotechnik Schabus Zuluftsteuerung KZS 200, einen einfachen Lichtschalter oder eine selbstrückstellende Drucktaste direkt am Motor ansteuern. Beim manuellen Betrieb wird das Getriebe automatisch ausgekuppelt, solange der Taster gedrückt wird.

Die verbaute EPDM-Dichtung ist alterungsbeständig, widersteht schwach aggressiven Dämpfen und Chemikalien – ideal für langlebige, zuverlässige Lüftungslösungen.





WEEE-NR.: DE91394868

Bedrijfsspanning 100-240 volt wisselstroom/50-60 Hz
Beschermingsklasse IP54
Afmetingen (BxBxD)

Ø 100 mm
Stroomverbruik 1,5 W, 3,5 VA
Merk Merk
Druk maximaal 1000 Pa
Lijn 1 meter, 3×0,75 mm²
Materiaal EPDM-afdichtlip, verzinkt plaatstaal
Temperatuur 0°C – max. +60°C
Tijd ca. 150 seconden sluitings-/openingstijd

💡 Algemene informatie over de functie

Hoe werkt de elektrische toevoerluchtklep? De klep wordt aangestuurd via netspanning en opent of sluit via een condensatormotor. Hierdoor wordt de afdichting bij het sluiten krachtig tegen de buis gedrukt, waardoor een luchtdichte verbinding ontstaat. De motor stopt automatisch bij de eindaanslag.

Hoe lang duurt het om de klep te openen of te sluiten? Het proces duurt ongeveer 150 seconden - langzaam maar krachtig om de afdichting optimaal aan te drukken en te beschermen.

⚙️ Besturing en besturingsmogelijkheden

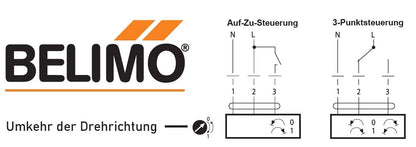

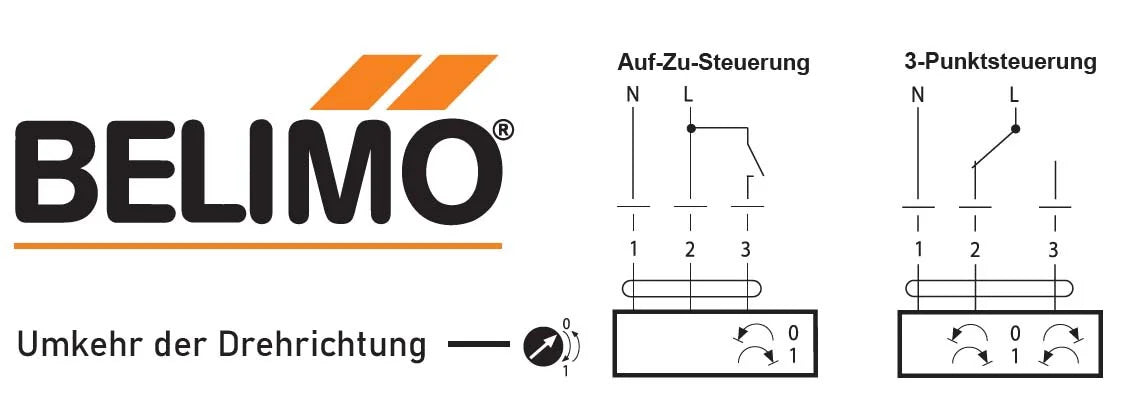

Hoe wordt de toevoerluchtklep geregeld? Via netspanning (3×0,75 mm²). Aansturing kan bijvoorbeeld plaatsvinden via de SCHABUS Zuluftsteuerung KZS 200, een lichtschakelaar of een zelfherstellende drukknop.

Kan ik de klep handmatig bedienen? Ja, met een zelfherstellende drukknop direct op de motor. Wanneer de knop wordt ingedrukt, wordt de versnelling uitgeschakeld en kan de klep handmatig worden bewogen.

Is automatische controle mogelijk? Ja, idealiter via Schabus Zuluftsteuerung KZS 200, die automatisch voor frisse lucht zorgt als een afzuigkap of ventilator in werking is.

🛠️ Installatie en montage

Kan de toevoerluchtklep worden ingebouwd? Nee. Deze toevoerluchtkleppen zijn niet voor montage in metselwerk geschikt. Gebruik in plaats daarvan geschikte stukken buis met een eindflens waarop de klep kan worden bevestigd. Zorg er ook voor dat elektrische apparaten op elk moment toegankelijk en uitwisselbaar blijven.

In welke positie kan de klep worden geïnstalleerd? Installatie is horizontaal of verticaal mogelijk zolang de motor niet naar beneden wijst en de klep vrij kan openen.

Hoe groot is de aansluitdiameter? De klep heeft een diameter van 100 mm - geschikt voor standaard ventilatiebuizen van dezelfde maat.

🔧 Bediening en onderhoud

Moet de klep onderhouden worden? Nee, de motor is onderhoudsvrij. Zorg er echter voor dat het afdichtingsoppervlak schoon is en controleer af en toe visueel op vervuiling.

Wat gebeurt er als er een stroomstoring is? De klep blijft in zijn huidige positie. Hij keert niet automatisch terug naar een veiligheidspositie.

🧪 Materiaal en duurzaamheid

Waar is de afdichting van gemaakt? Gemaakt van hoogwaardig, verouderingsbestendig EPDM – bestand tegen licht agressieve dampen en chemicaliën.

Is de toevoerluchtklep TÜV getest? Ja, hij voldoet aan de eisen van DIN 1946 deel 4 en is TÜV-getest voor een druk tot 1000 Pa.

Klantbeoordelingen

Wees de eerste die een recensie schrijft
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
Beschrijving

Lieferumfang

  • elektrische Zuluftklappe 100 mm ⌀
  • Betriebsanleitung

Die elektrische Zuluftklappe mit 100 mm Durchmesser sorgt dank ihrer hochwertigen EPDM-Dichtung für eine luftdichte Verbindung gemäß DIN 1946 Teil 4. Sie ist TÜV-geprüft und für einen Druck bis 1000 Pa ausgelegt – ideal für den Einsatz in Lüftungsanlagen, Abluftsystemen oder in Kombination mit Schabus Steuerungen.

Ein kraftvoller Kondensatormotor mit hohem Drehmoment öffnet und schließt die Klappe langsam (ca. 150 Sekunden), um die Dichtung zuverlässig gegen das verzinkte Stahlrohr zu pressen. Das verlängert die Lebensdauer und erhöht die Dichtigkeit. Die Steuerung erfolgt über Netzspannung via 3-adriger Anschlussleitung (3 × 0,75 mm²). Bei Erreichen des Endanschlags schaltet der Motor automatisch ab – für einen sicheren, wartungsarmen Betrieb.

Flexible Ansteuerung für individuelle Anwendungen

Die Zuluftklappe lässt sich z. B. über die Elektrotechnik Schabus Zuluftsteuerung KZS 200, einen einfachen Lichtschalter oder eine selbstrückstellende Drucktaste direkt am Motor ansteuern. Beim manuellen Betrieb wird das Getriebe automatisch ausgekuppelt, solange der Taster gedrückt wird.

Die verbaute EPDM-Dichtung ist alterungsbeständig, widersteht schwach aggressiven Dämpfen und Chemikalien – ideal für langlebige, zuverlässige Lüftungslösungen.





WEEE-NR.: DE91394868

Technische informatie
Bedrijfsspanning 100-240 volt wisselstroom/50-60 Hz
Beschermingsklasse IP54
Afmetingen (BxBxD)

Ø 100 mm
Stroomverbruik 1,5 W, 3,5 VA
Merk Merk
Druk maximaal 1000 Pa
Lijn 1 meter, 3×0,75 mm²
Materiaal EPDM-afdichtlip, verzinkt plaatstaal
Temperatuur 0°C – max. +60°C
Tijd ca. 150 seconden sluitings-/openingstijd
Downloads
Verbindingsvoorbeelden
FAQ - Veelgestelde vragen

💡 Algemene informatie over de functie

Hoe werkt de elektrische toevoerluchtklep? De klep wordt aangestuurd via netspanning en opent of sluit via een condensatormotor. Hierdoor wordt de afdichting bij het sluiten krachtig tegen de buis gedrukt, waardoor een luchtdichte verbinding ontstaat. De motor stopt automatisch bij de eindaanslag.

Hoe lang duurt het om de klep te openen of te sluiten? Het proces duurt ongeveer 150 seconden - langzaam maar krachtig om de afdichting optimaal aan te drukken en te beschermen.

⚙️ Besturing en besturingsmogelijkheden

Hoe wordt de toevoerluchtklep geregeld? Via netspanning (3×0,75 mm²). Aansturing kan bijvoorbeeld plaatsvinden via de SCHABUS Zuluftsteuerung KZS 200, een lichtschakelaar of een zelfherstellende drukknop.

Kan ik de klep handmatig bedienen? Ja, met een zelfherstellende drukknop direct op de motor. Wanneer de knop wordt ingedrukt, wordt de versnelling uitgeschakeld en kan de klep handmatig worden bewogen.

Is automatische controle mogelijk? Ja, idealiter via Schabus Zuluftsteuerung KZS 200, die automatisch voor frisse lucht zorgt als een afzuigkap of ventilator in werking is.

🛠️ Installatie en montage

Kan de toevoerluchtklep worden ingebouwd? Nee. Deze toevoerluchtkleppen zijn niet voor montage in metselwerk geschikt. Gebruik in plaats daarvan geschikte stukken buis met een eindflens waarop de klep kan worden bevestigd. Zorg er ook voor dat elektrische apparaten op elk moment toegankelijk en uitwisselbaar blijven.

In welke positie kan de klep worden geïnstalleerd? Installatie is horizontaal of verticaal mogelijk zolang de motor niet naar beneden wijst en de klep vrij kan openen.

Hoe groot is de aansluitdiameter? De klep heeft een diameter van 100 mm - geschikt voor standaard ventilatiebuizen van dezelfde maat.

🔧 Bediening en onderhoud

Moet de klep onderhouden worden? Nee, de motor is onderhoudsvrij. Zorg er echter voor dat het afdichtingsoppervlak schoon is en controleer af en toe visueel op vervuiling.

Wat gebeurt er als er een stroomstoring is? De klep blijft in zijn huidige positie. Hij keert niet automatisch terug naar een veiligheidspositie.

🧪 Materiaal en duurzaamheid

Waar is de afdichting van gemaakt? Gemaakt van hoogwaardig, verouderingsbestendig EPDM – bestand tegen licht agressieve dampen en chemicaliën.

Is de toevoerluchtklep TÜV getest? Ja, hij voldoet aan de eisen van DIN 1946 deel 4 en is TÜV-getest voor een druk tot 1000 Pa.
