Kabel-Abluftsteuerung mit Thermoschalter KDT 210

Kabel-Abluftsteuerung mit Thermoschalter KDT 210

249,00 €
249,00 €
Verkoop Uitverkocht
inclusief BTW plus Versandkosten

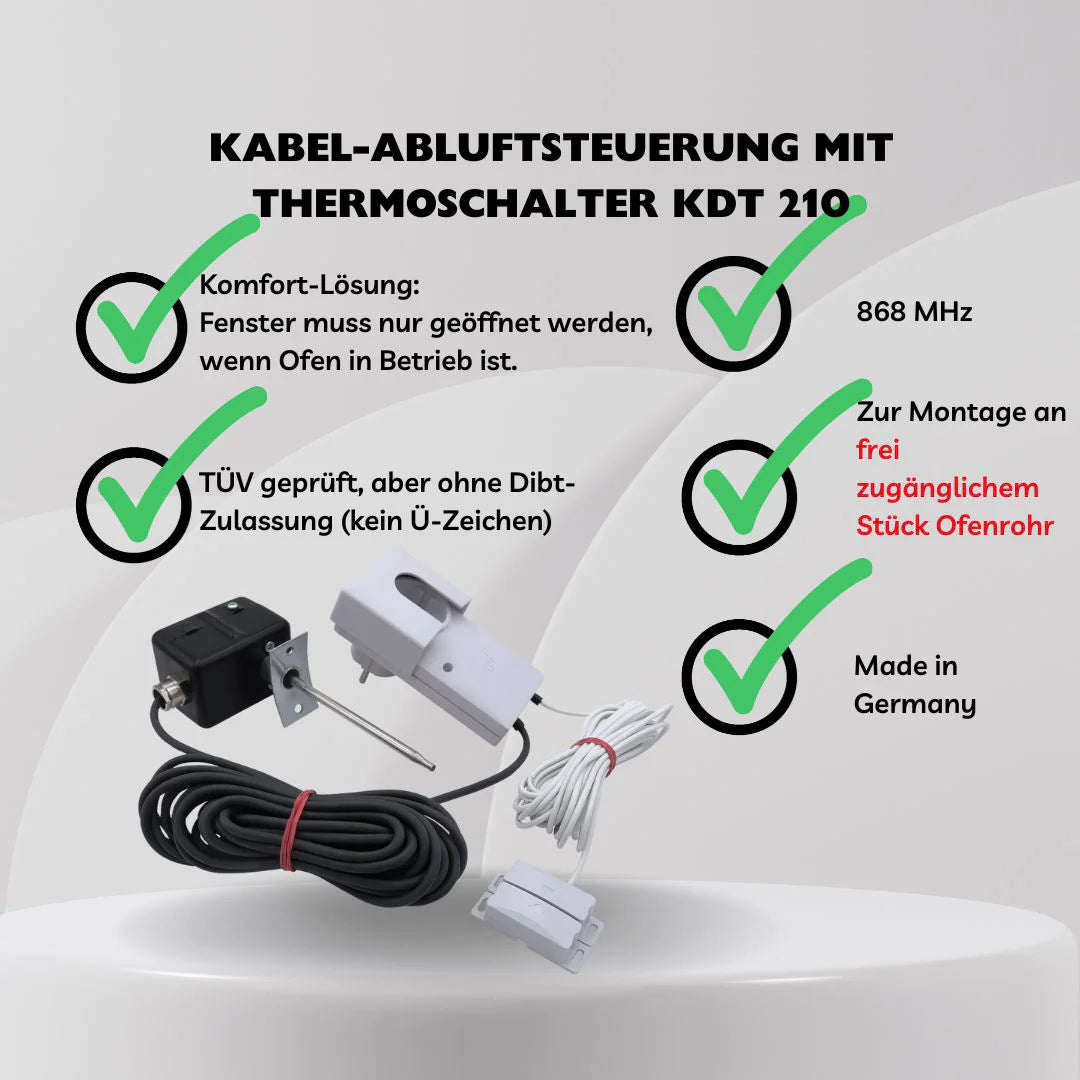

  • KDT 210 Kabel-Abluftsteuerung mit Thermoschalter 40°C für Dunstabzugssteuerung und Abluftsteuerung
  • Komfortlösung: Fenster muss nur geöffnet werden wenn der Ofen in Betrieb ist
  • zur Montage an frei zugänglichem Stück Ofenrohr
  • einfache Installation durch Aufputzleitungen
  • TÜV geprüft (ohne DIBt-Zertifikat)
  • 2x 6 Meter Steuer- und Silikonleitung vormontiert, inkl. Kabelbruchsicherung

Betrek uw schoorsteenveger bij uw planning vóór de montage, zodat niets de oplevering achteraf in de weg staat. Er zijn duidelijke regionale verschillen waarop Elektrotechnik Schabus geen invloed heeft.
  • Kortingen voor gespecialiseerde bedrijven & wederverkopers
  • Persoonlijk deskundig advies (geen callcenter!)
  • Reparatieservice buiten de wettelijke garantie

Artikelnummer: 300674

Levertijd: 2-3 werkdagen

Bekijk alle details
Kabel-Abluftsteuerung mit Thermoschalter KDT 210

Kabel-Abluftsteuerung mit Thermoschalter KDT 210

249,00 €
  • Beschrijving
  • Technische informatie
  • Downloads
  • FAQ - Veelgestelde vragen
  • Recensies

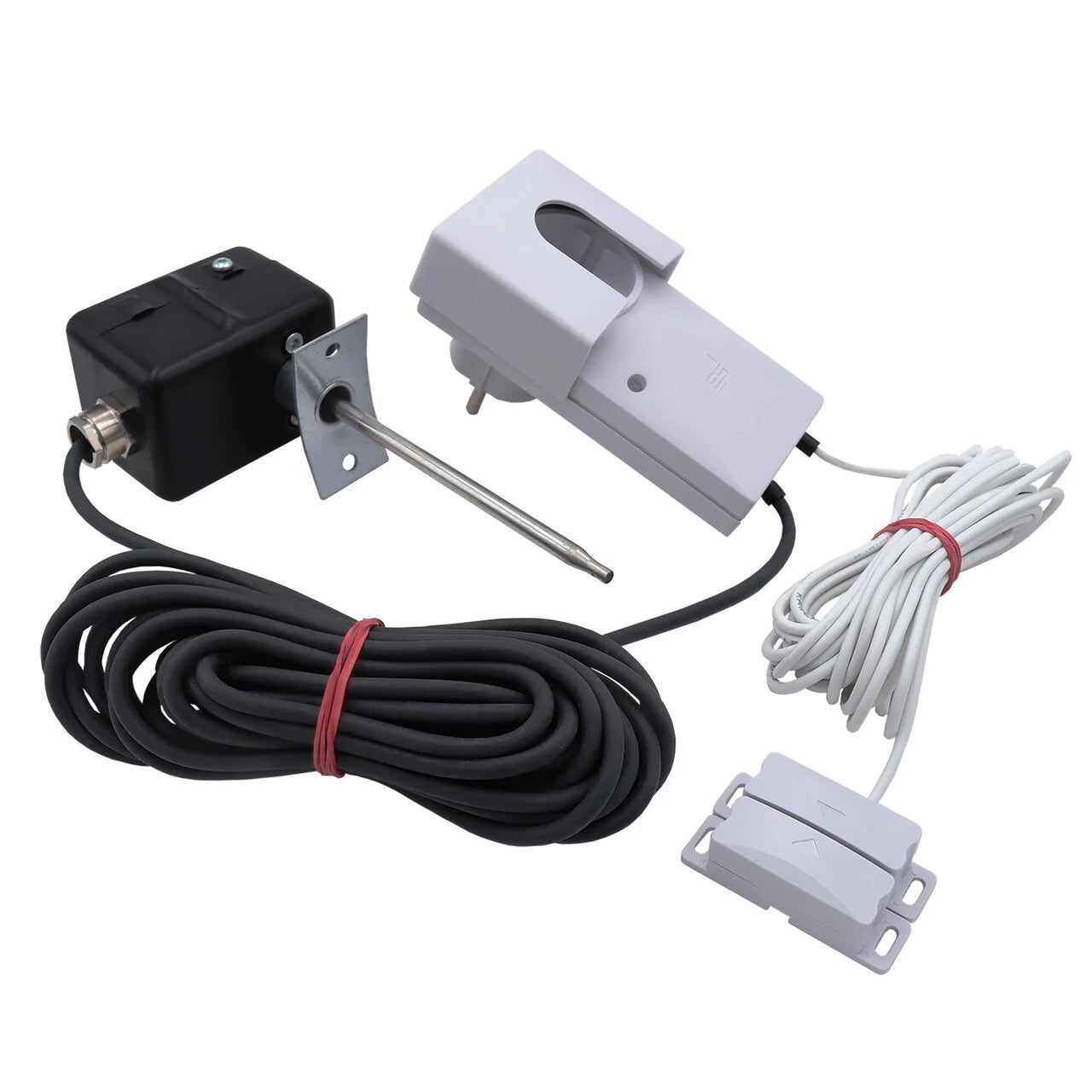

Lieferumfang

  • Steuergerät mit 6 m Steuerleitung
  • Thermoschalter mit 6 m Silikon-Kabel
  • Kabel-Magnetschalter
  • 4 Distanzplatten für Magnet/Sender (für Höhenausgleich bei der Montage am Fenster oder Fensterrahmen)
  • Montagematerial
  • Bedienungsanweisung



Das Kabel-Abluftsteuerungs-Set KDS 210 ohne DIBt-Zulassung besteht aus Fenstermagnetschalter mit Zwischenstecker Steuergerät und einen Abgastemperaturwächter ATW 519 mit integrierter Kabelbruchsicherung für ein freies und jederzeit frei zugängliches Stück Ofenrohr. Alle Komponenten sind bereits vormontiert. Durch den zusätzlichen Temperaturschalter kann die Abluftanlage unabhängig von der Fensterstellung betrieben werden solange der Ofen kalt ist; das Öffnen des Fensters ist nur nötig wenn der Ofen in Betrieb ist.

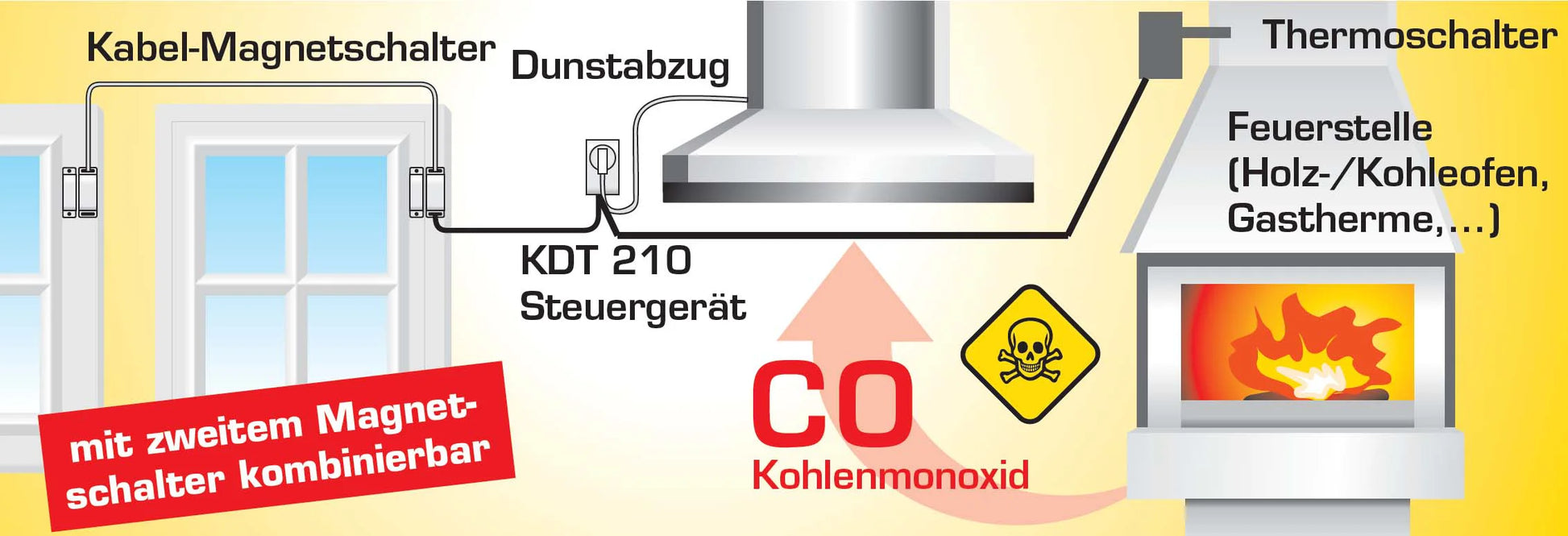

Das Steuergerät wird einfach zwischen Steckdose und Netzstecker der Dunstabzugshaube gesteckt. Die Netzstecker-Sicherung verhindert das Umstecken des Gerätesteckers der Dunstabzugshaube. Die Steuerleitungen werden am Fensterkontaktschalter und am Thermoschalter installiert.

Wir empfehlen dieses Set von einer Fachfirma montieren zu lassen. Die Leitungen müssen fest als Aufputzleitung montiert werden.



Zweites Fenster

Das System ist mit einem weiteren Kabel-Magnetschalter KMS 098K22 für ein zweites Fenster kombinierbar. Es muss dann mindestens ein Fenster geöffnet sein, damit das Abluftsystem eingeschaltet werden kann während der Ofen in Betrieb ist.





integrierter Fensterkontaktschalter vom Fensterbauer

Beim KDT 210 ist in dem mitgelieferten Kabel-Magnetschalter eine Kabelbruchsicherung (10 KOhm Widerstand) integriert. Wird der KDT 210 nicht mit dem original Kabel-Magnetschalter verwendet, sondern mit einem integrierten Schaltkontakt am Fenster, so muss folgendes beachtet werden: Um die Kabelbruchsicherung aufrecht zu erhalten, müssen Sie nach Anschlussbeispiel den mitgelieferten 10 KOhm Widerstand parallel zum Schließerkontakt anschließen.



WEEE-NR.: DE91394868

Bedrijfsspanning 230 V wisselstroom/50 Hz
Schakelprestaties 1150 VA (700 W)/5A (3A)
Functioneel gebied -15°C/+40°C
Beschermingsklasse IP40
TÜV-getest TÜV-getest
Afmetingen (BxBxD)

Besturingseenheid 121x57x46 mm, magneet 55x15x18 mm, afstandsplaat 55x15x5 mm, magneetschakelaar 55x31x18 mm

Stroomverbruik 18V
Lijn 6m | 2×0,14 mm2 | wit
Technische gegevens van gerelateerde artikelen 201753ATW519

Technologie & functie

Wat doet de kabelafvoerluchtregeling KDT 210? De KDT 210 kabelafvoerluchtregeling zorgt voor een veilige werking van afvoersystemen wanneer tegelijkertijd een haard in dezelfde ruimte wordt gebruikt. Het apparaat gebruikt een temperatuursensor in de uitlaatpijp om te detecteren of de haard (bijvoorbeeld gasboiler, houtkachel) in werking is. Zodra een vooraf ingestelde temperatuur wordt overschreden, onderbreekt de KDT 210 kabelafvoerluchtregeling automatisch de stroomtoevoer naar het afvoersysteem – waardoor gevaarlijke onderdruk wordt voorkomen.

Hoe werkt temperatuurmonitoring? Op de uitlaatpijp van de haard bevindt zich een thermische schakelaar. Het wordt geactiveerd zodra de uitlaatgastemperatuur de 40°C overschrijdt (vast schakelpunt). Deze informatie wordt via een kabel doorgegeven aan de regeleenheid, die vervolgens het uitlaatsysteem uitschakelt.

Kan ik de temperatuur aanpassen? Nee. De activeringstemperatuur is vast ingesteld op 40°C - een bewezen en veilige waarde voor het detecteren van het ontsteken van open haarden, afhankelijk van de kamerlucht.

Installatie

Waar is de thermische schakelaar geïnstalleerd? De thermische schakelaar wordt rechtstreeks op de uitlaatpijp van de haard bevestigd - idealiter met een meegeleverde pijpklem of montageveer. Het montagepunt moet gemakkelijk toegankelijk zijn en warmte geleiden, zodat de temperatuur betrouwbaar kan worden geregistreerd.

6 meter aansluitkabel is niet genoeg – wat kan ik doen? De voorgemonteerde kabels van de KDT 210 set kunnen met standaard tweeaderige kabels tot 25 meter worden verlengd. Er moet echter worden opgemerkt dat de KDT 210 is ontworpen als een eenvoudig te installeren complete set voor een eenvoudige installatie. Voor grotere afstanden wordt het gebruik van de flexibelere afzonderlijke componenten aanbevolen, zoals de KDS 110-regeleenheid in combinatie met de uitlaatgastemperatuurmonitor (art.nr. 201753).
Door een draad te scheiden en de sensor daartussen aan te sluiten, wordt de temperatuursensor direct in de raamcontactkabel geïntegreerd - een beproefde oplossing voor langere kabeltrajecten of individuele planning.

Belangrijke opmerking over onderhoud: De sensor van de uitlaatgastemperatuurmonitor is extreem gevoelig voor mechanische belasting. Zorg ervoor dat de sensor voordat u de rookpijp reinigt – vooral door een schoorsteenveger – is het essentieel deze uit de pijp te verwijderen. Zo vermijdt u schade en waarborgt u de functionele betrouwbaarheid van het systeem op de lange termijn.

Legaal

Voldoet de KDT 210 kabelafvoerluchtregeling aan de eisen van de verbrandingsregelgeving? Ja, het apparaat is geschikt voor gebruik in combinatie met binnenluchtafhankelijke haarden. Het voldoet aan de eisen van veel nationale verbrandingsvoorschriften voor bescherming tegen terugstroming van uitlaatgassen als gevolg van onderdruk. zie Openhaardverordening (§4 Abs. 2 FeuVo)

Is het apparaat DIBt goedgekeurd? Nee. De kabelafvoerluchtregeling KDT 210 heeft geen DIBt-goedkeuring. Als uw schoorsteenveger of de bouwautoriteit een goedkeuring nodig heeft, moet u een goedgekeurd model gebruiken, zoals de set KDS 110 of de set KDS 210.

aankoop & dienst

Kan ik het systeem zelf installeren? Het mechanische gedeelte (montage van de thermische schakelaar) is met een beetje technisch inzicht zelf te doen. De elektrische installatie moet echter altijd worden uitgevoerd door een opgeleide elektricien.

Wat gebeurt er als de thermische schakelaar kapot gaat? De thermische schakelaar is een beproefd, puur mechanisch onderdeel. Mocht het toch uitvallen, dan blijft het uitlaatsysteem permanent geblokkeerd - een zekere storing. Vervanging is verkrijgbaar als accessoire.

Waar kan ik reserveonderdelen of accessoires verkrijgen? Accessoires zoals extra thermische schakelaars of buisklemmen zijn rechtstreeks bij Elektrotechnik Schabus of bij speciaalzaken verkrijgbaar. Houd het artikelnummer of serienummer van uw apparaat bij de hand.
