Artikelnummer: 201749
Levertijd: 2-3 werkdagen
Bekijk alle details

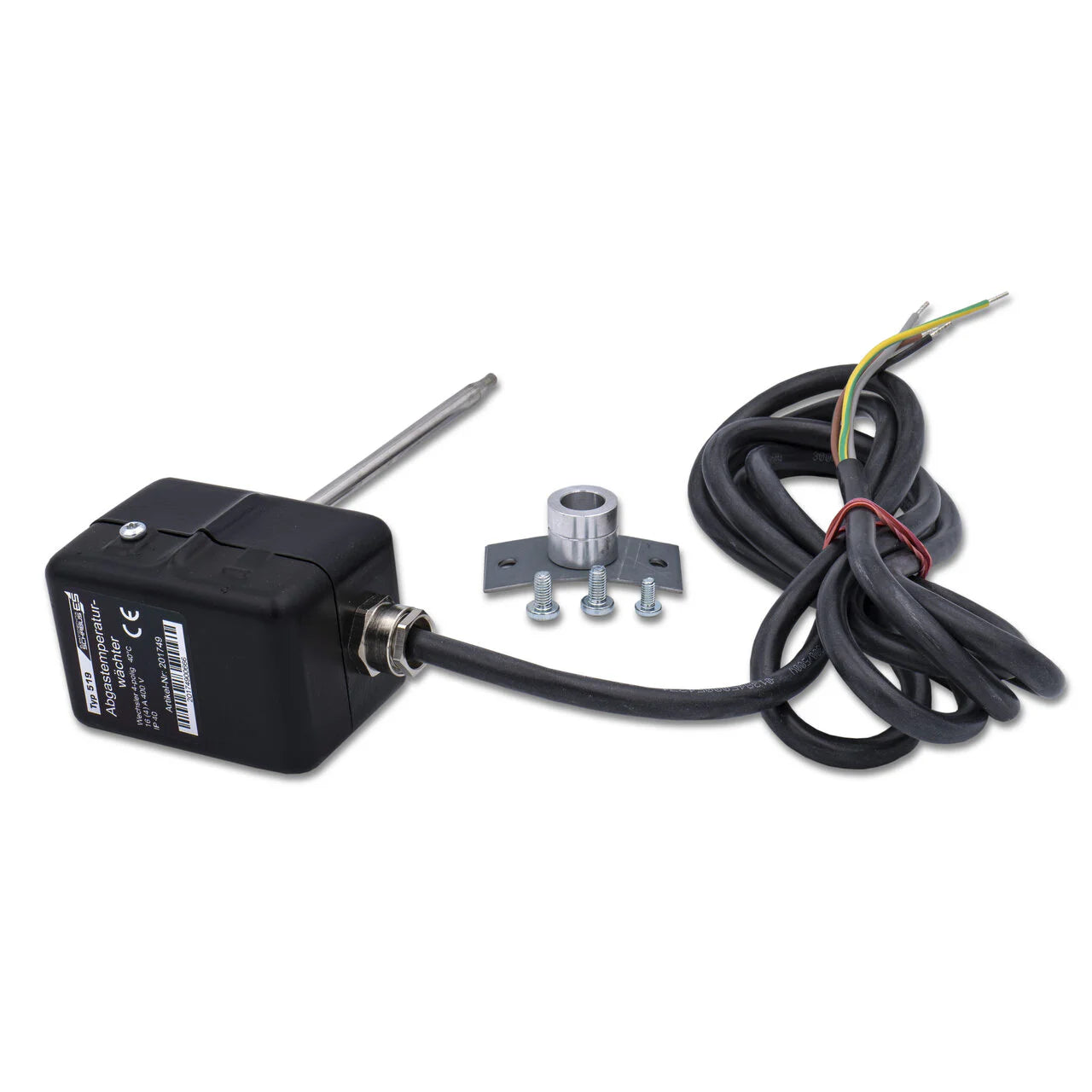

Der ATW 519 erkennt zuverlässig, ob ein Kaminofen, Feststoffkessel oder Heizungsgerät in Betrieb ist – und stellt diese Information anderen Steuerungen zur Verfügung. Besonders im sogenannten bivalenten Heizbetrieb, bei dem z. B. ein Feststoffkessel zusätzlich zu einer Öl- oder Gasheizung betrieben wird, bietet der Temperaturwächter eine wichtige Sicherheitsfunktion: Er verhindert den gleichzeitigen Betrieb beider Systeme. Auch Abluftanlagen lassen sich damit sicher abschalten, wenn ein offenes Feuer im Raum brennt – um gefährlichen Unterdruck und das Zurücksaugen von Rauchgasen zu vermeiden.
Bivalenter Heizbetrieb: Verriegelt z. B. die Gasheizung, wenn der Holzofen läuft

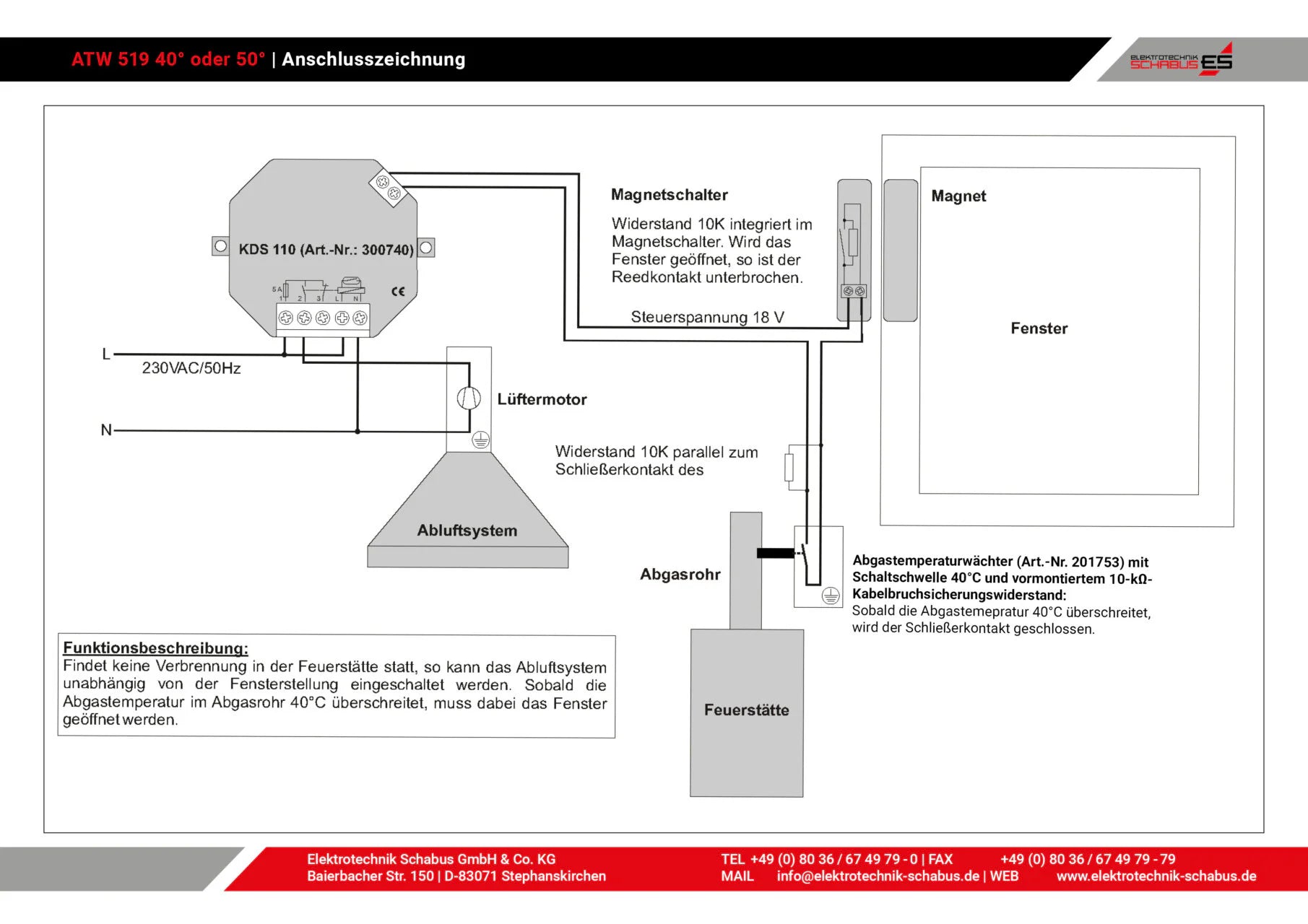

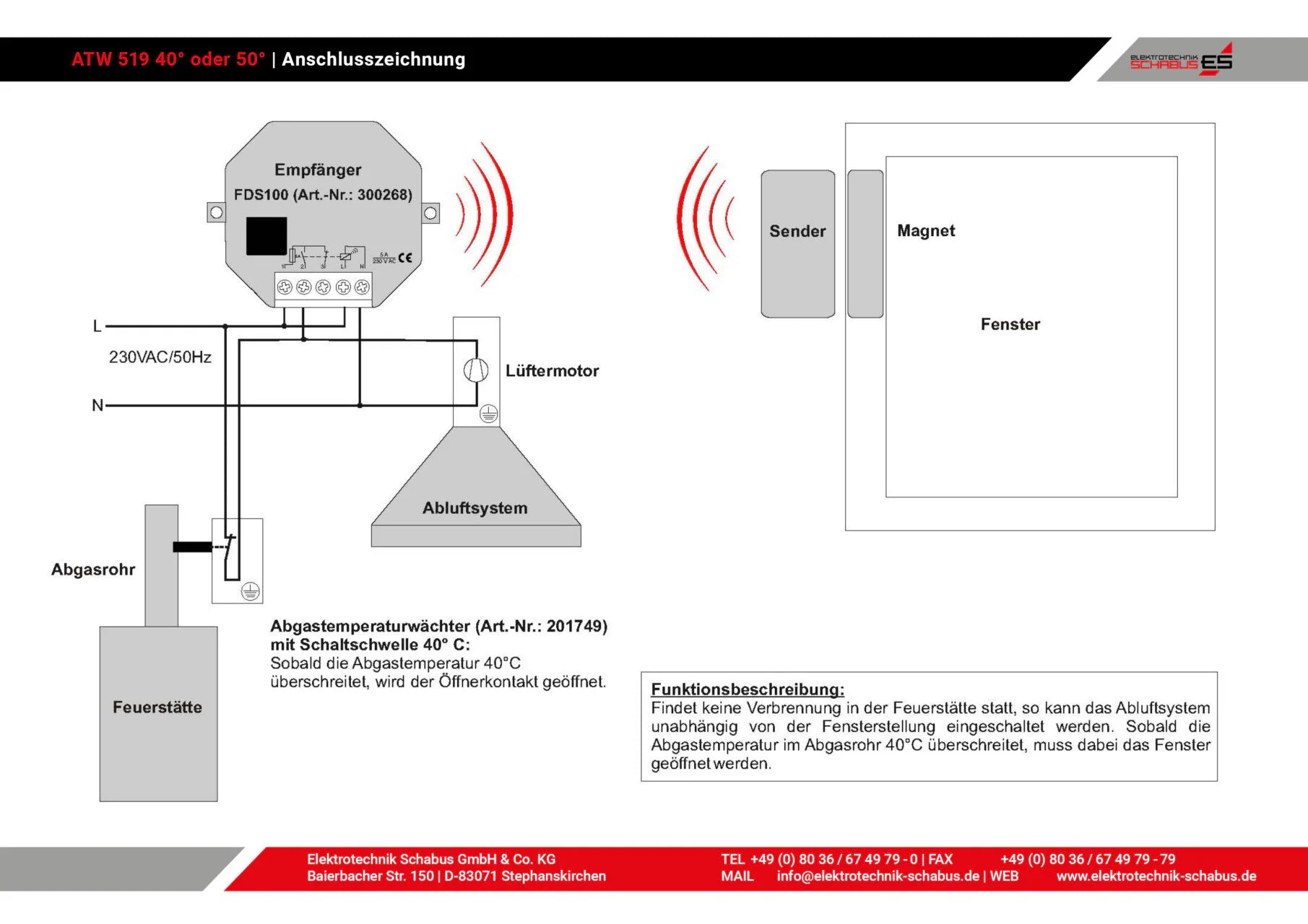

Sichere Lüftung: Verhindert, dass Dunstabzugshauben oder Abluftventilatoren bei offenem Feuer in Betrieb sind
Heizungssteuerung: Nutzt die gemessene Abgastemperatur z. B. zum Zuschalten einer Speicherladepumpe
Brennstoffkesselausbrand: sicherer durch die integrierte Kontrolllampe

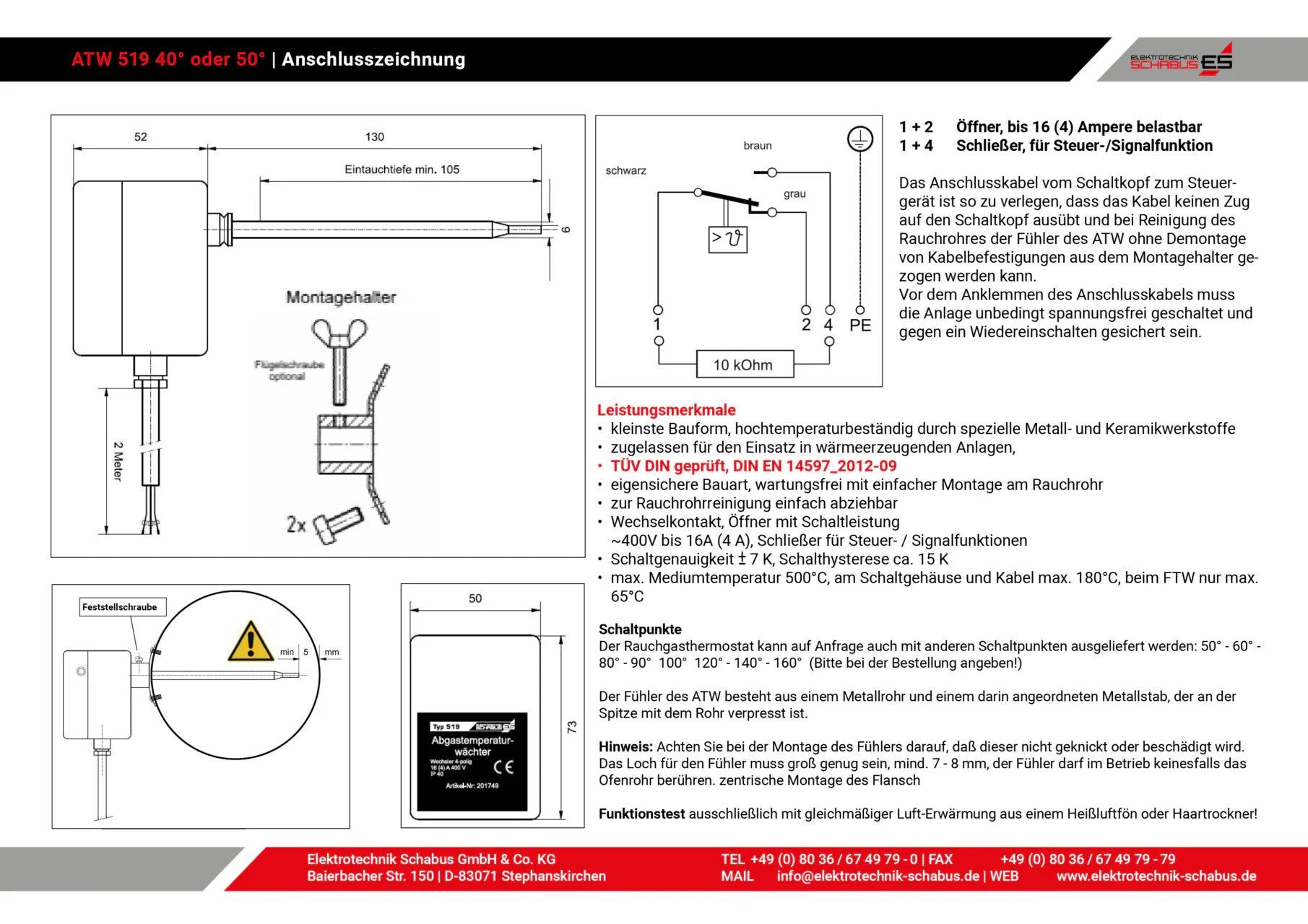

Der Abgastemperaturwächter ATW 519 ist TÜV-geprüft nach DIN EN 14597 und für den dauerhaften Einsatz in wärmeerzeugenden Anlagen zugelassen. Der Kontakt schließt bei einer Abgastemperatur von ca. 40 °C und gibt so ein klares Signal: Der Ofen ist aktiv. In der Praxis schaltet er dabei andere Komponenten oder übermittelt den Zustand an Lüftungs- oder Heizungssteuerungen.

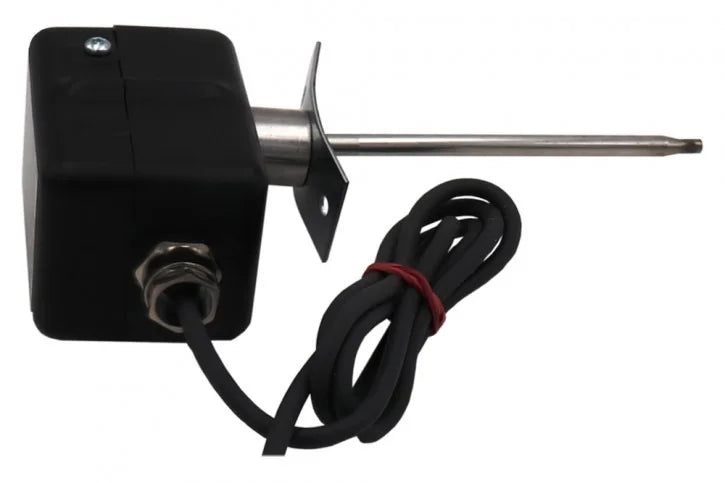

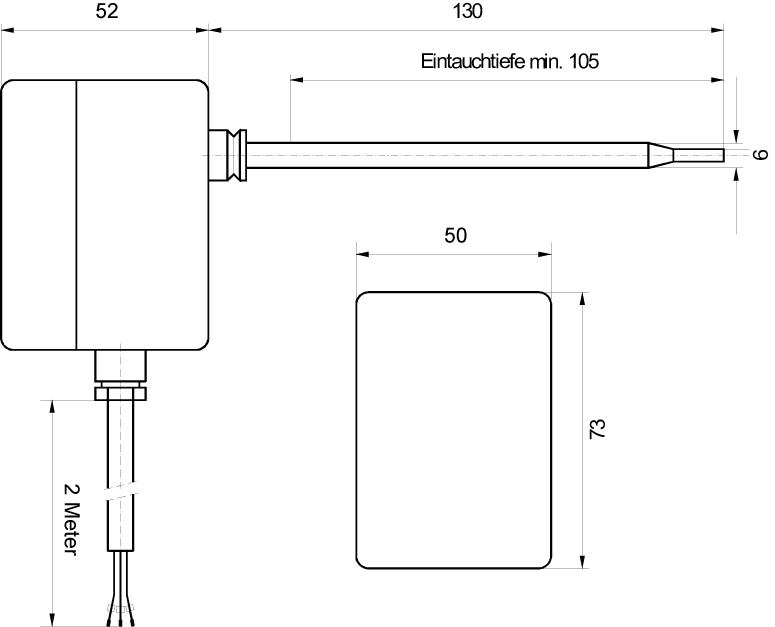

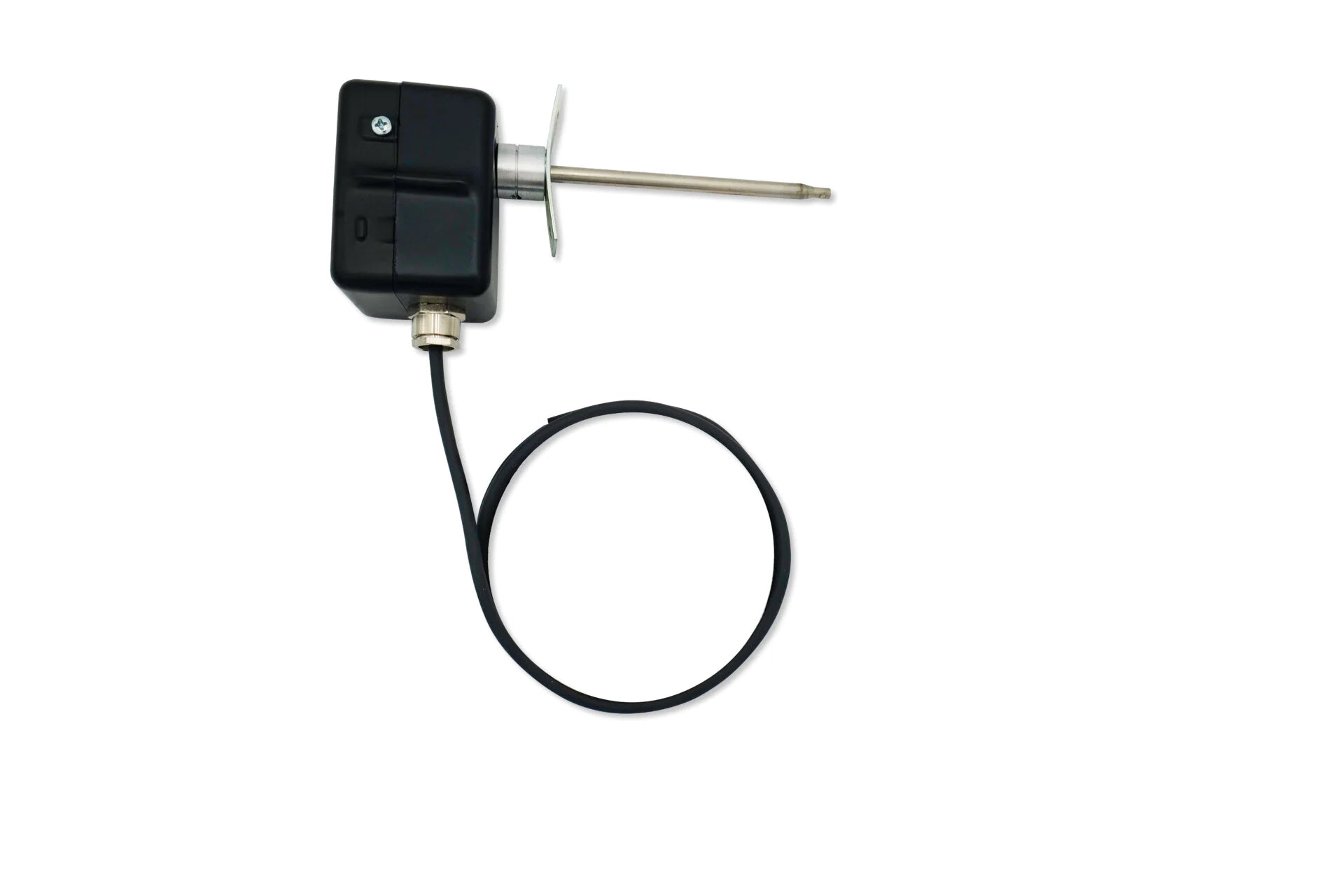

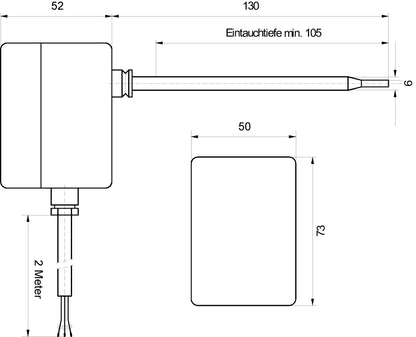

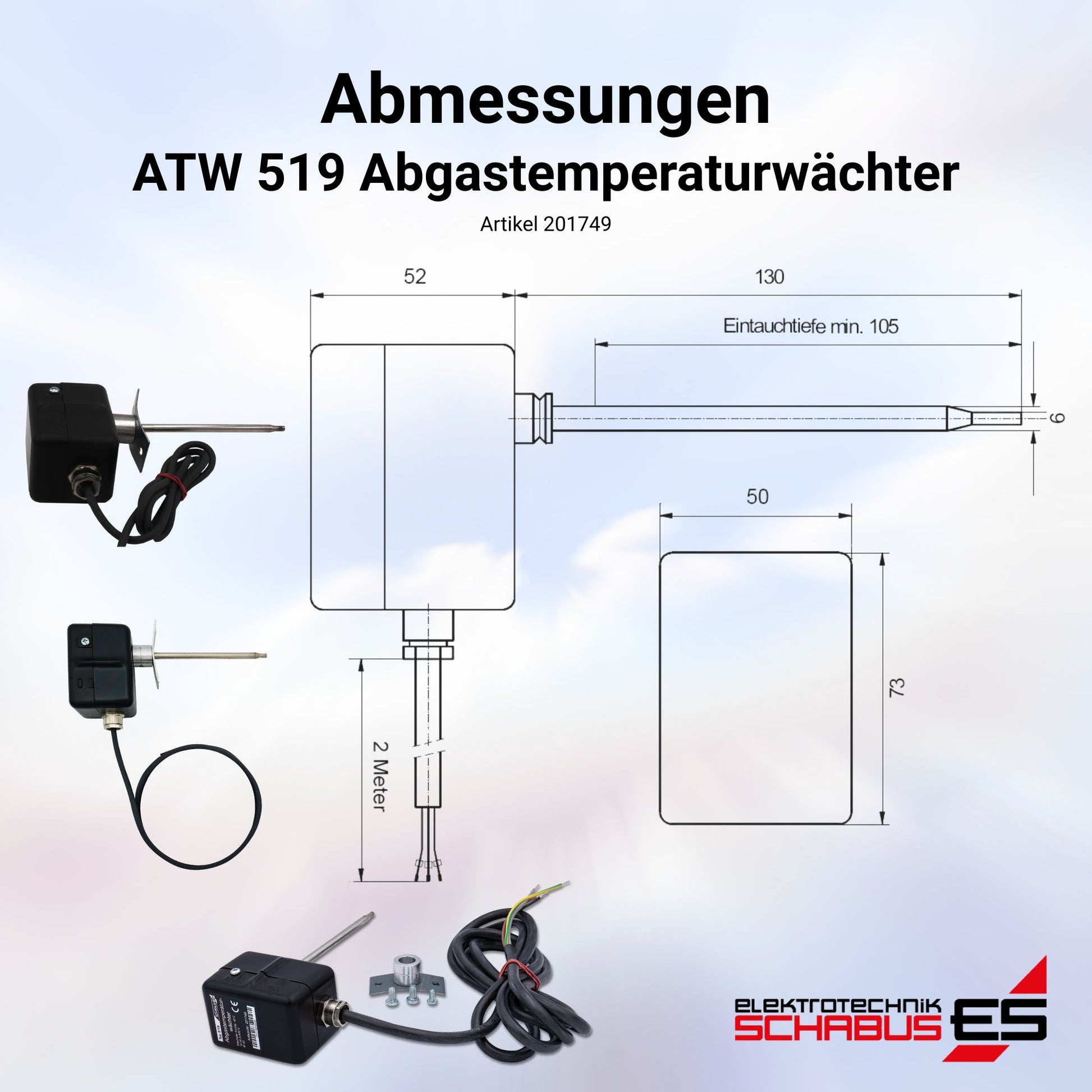

Die robuste Bauform ist wartungsfrei und für hohe Temperaturen ausgelegt: Der Sensor am Edelstahlfühler kann bis zu 500 °C ab, der Schaltkopf sowie die vormontierte 2 m lange, temperaturbeständige Silikonleitung halten Temperaturen bis 180 °C stand. Die Leitung kann außerhalb des heißen Bereichs beliebig mit 2-adrigem Kabel verlängert werden.

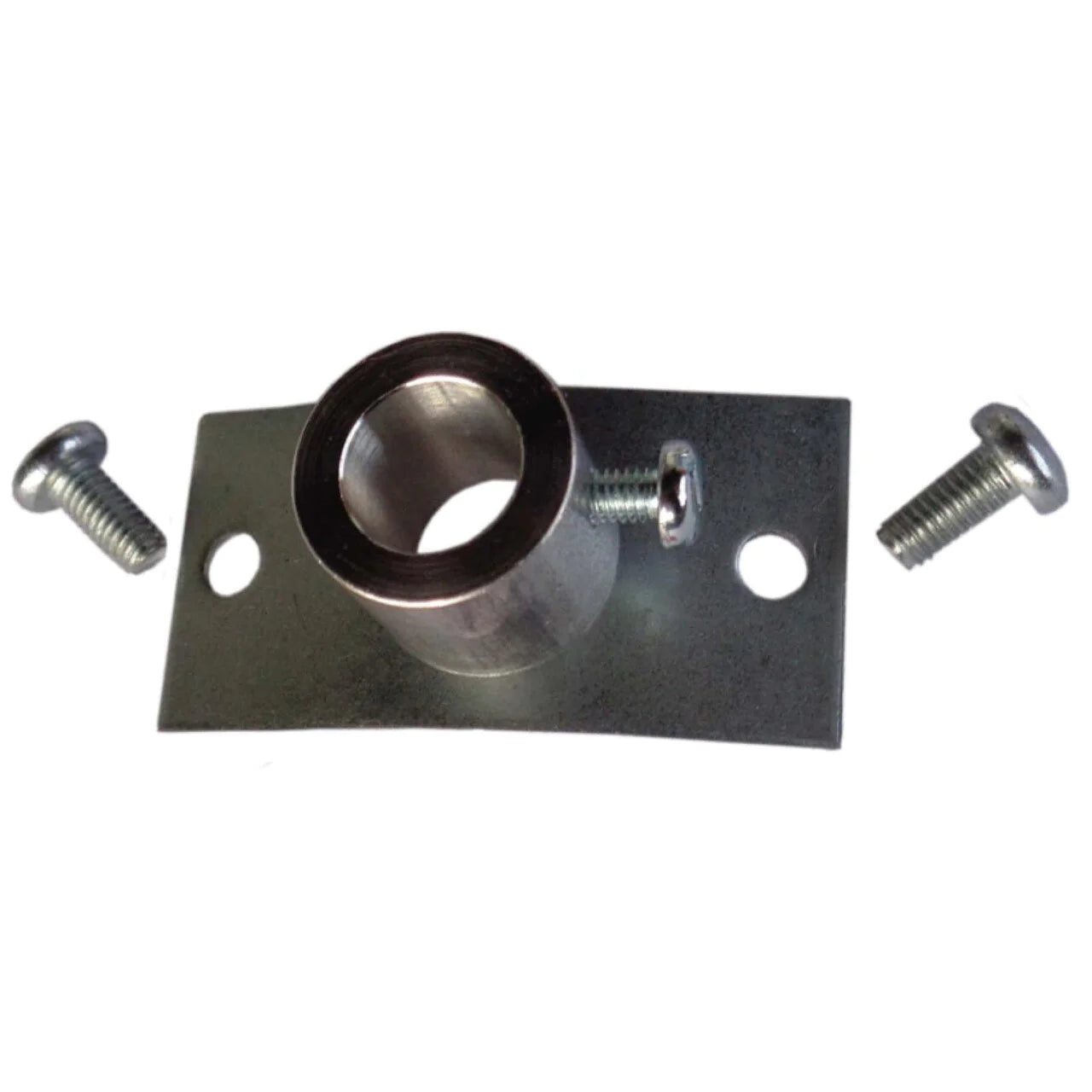

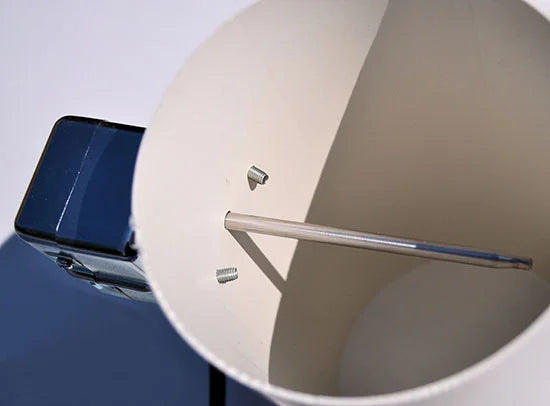

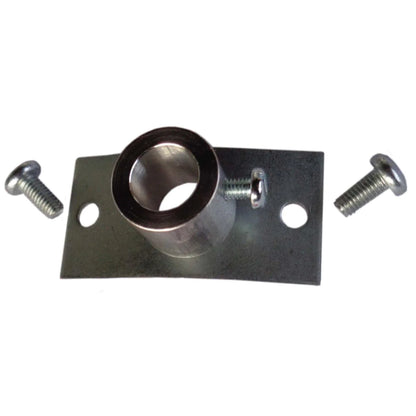

Der Fühler wird mit dem Montageflansch direkt am Rauchrohr befestigt, idealerweise im Abstand von mindestens 80 cm zur Ofenoberkante. Dieser Abstand stellt sicher, dass der Sensor eine aussagekräftige Temperatur misst – weder zu heiß noch zu träge. Die Montage ist unkompliziert, die Funktion dauerhaft zuverlässig.
Hinweis: Achten Sie bei der Montage des Fühlers darauf, daß dieser nicht geknickt oder beschädigt wird.
WEEE-NR.: 91394868

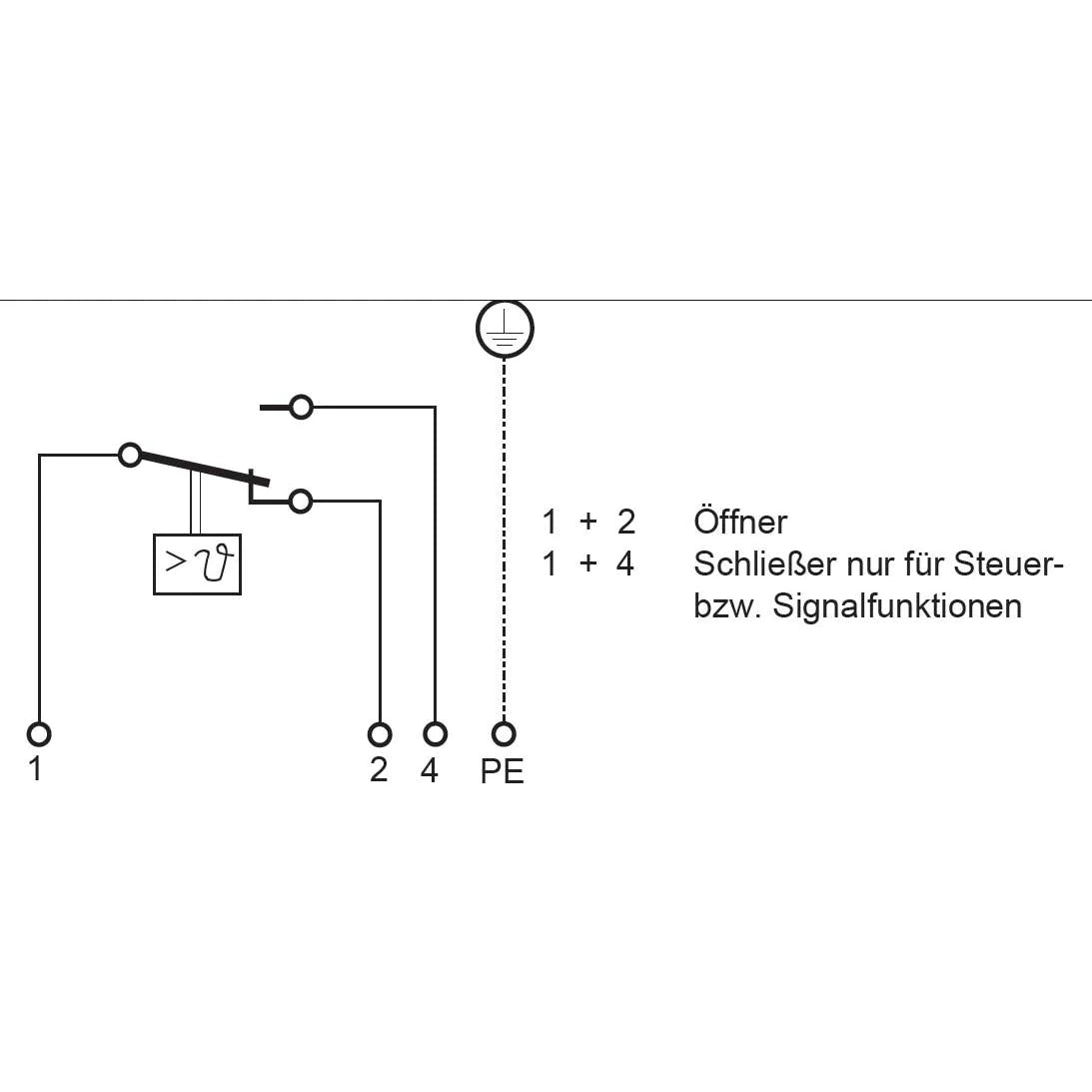

| Schakelprestaties | 16 (4) A 400 V, bei cos <0 1 (0,6) |
|---|---|
| Beschermingsklasse | IP 67 |
| TÜV-getest | TÜV-geprüft |
| Merk | Cetrotec |
| Toepassingsgebied | Abluftsysteme, Verbrennungsstätte |
| Beperk het bereik | 0-400 °C werkseitig eingestellt und verplombt |
| Lijn | 2 m (4-adrig) | Silikon | max. 180 °C |
| Medium | Luft oder Rauchgas |
| Schakel verschil | ca. 15 K |
| Nauwkeurigheid van schakelen | +/- 7 K |
| Schakelpunt | 40° C, werkseitig eingestellt |
| Temperatuur | 0-500 °C Mediumtemperatur, max. 180 °C Umgebungstemperatur |
| Tijd | < 45 Sekunden Reaktionszeit |
