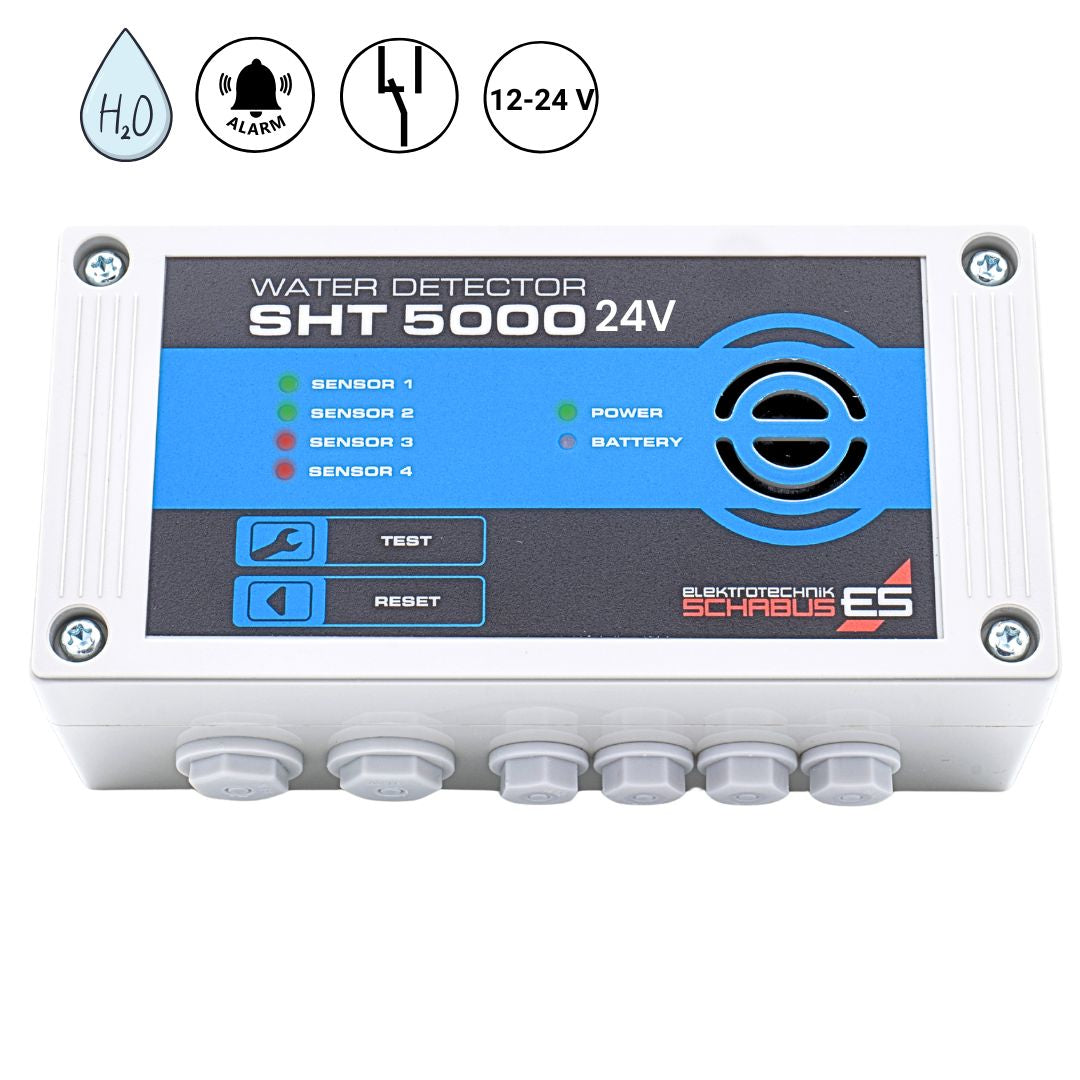

Wassermelder SHT 5000 12-24V Multifunktionsgerät 24 Volt

• Betriebsanleitung
• CE-Erklärung
• Zubehör Wassermelder und Schwimmerschalter

Per quali applicazioni è adatto SHT 5000 – 12–24 V?

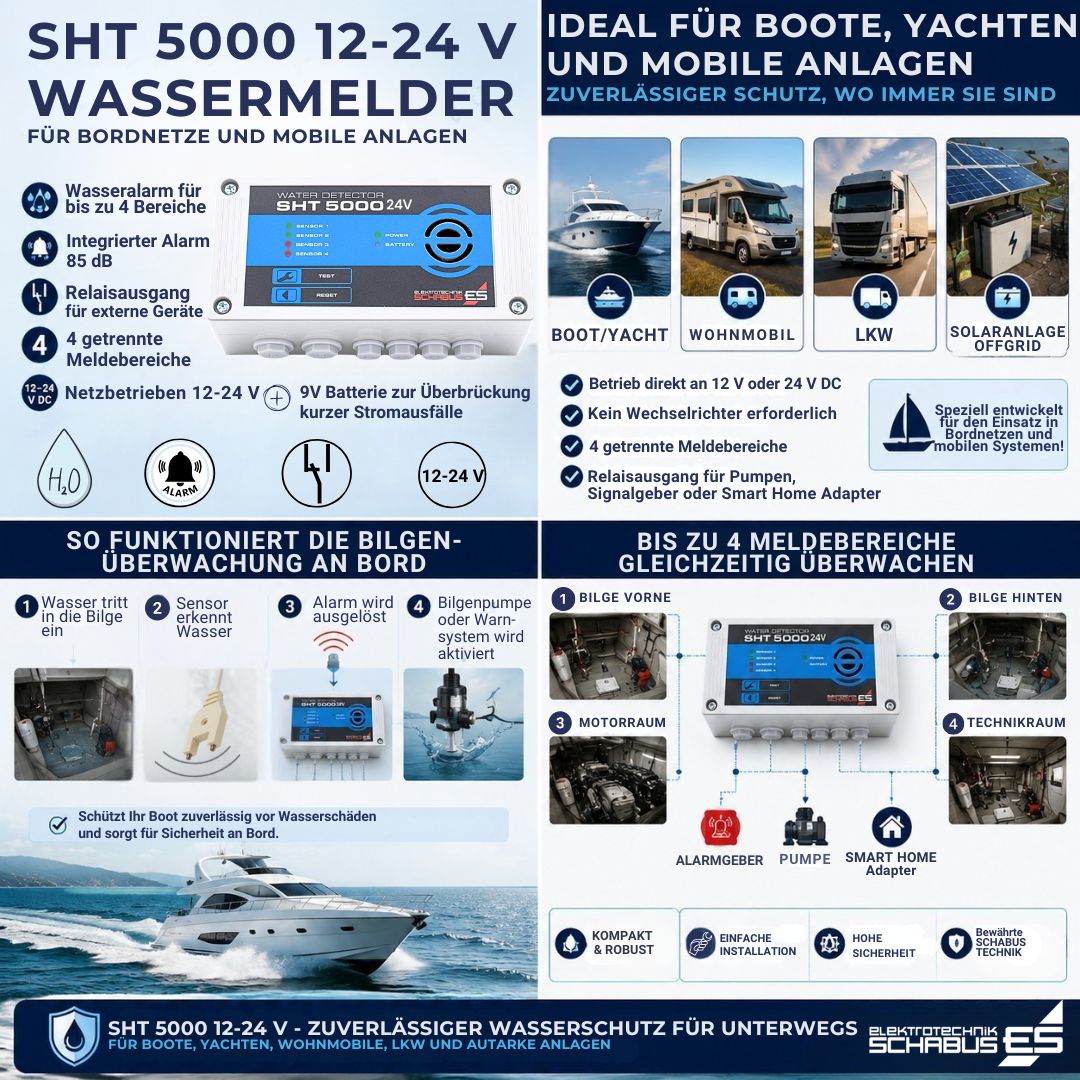

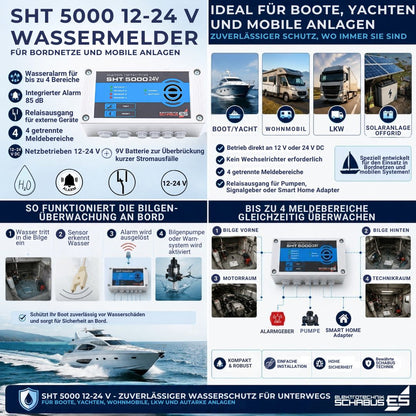

Questo modello è ideale per applicazioni mobili, indipendenti dalla rete o critiche per la sicurezza, dove non è disponibile l'alimentazione a 230 V. Aree di applicazione tipiche:

• Boote, Yachten und Wasserfahrzeuge (z. B. automatische Lenzpumpen)
• Wohnmobile, Caravan, Offgrid-Anlagen
• Netzersatzanlagen mit Batteriespeisung (12 V oder 24 V DC)
• Industrieanlagen mit Niedervolt-Steuerung
• autarke Sicherheitssysteme mit Akkupufferung

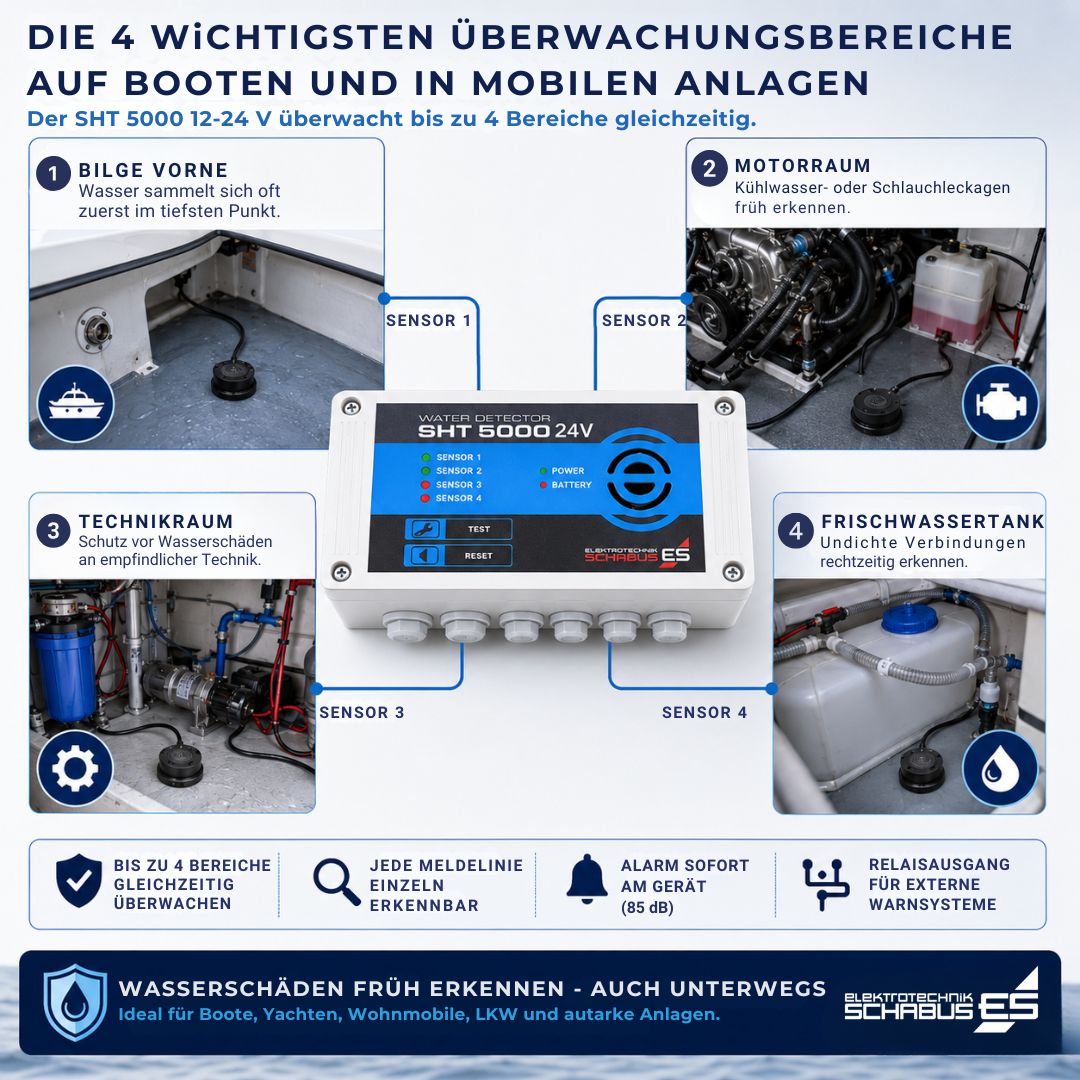

Con quattro ingressi valutabili separatamente, è possibile monitorare più aree contemporaneamente, come diverse sentine, serbatoi, locali tecnici o locali sanitari.

Qual è la differenza rispetto al modello 230 V?

L'SHT 5000 – 12-24V è funzionante identico al modello standard, ma per il Funzionamento a tensione continua (CC) tra 12V e 24V progettato. È quindi particolarmente adatto per veicoli, barche o altre applicazioni mobili.

Le funzioni, le possibilità di connessione e le estensioni rimangono le stesse, incluso il opzionale Scheda ad innesto relè e il Adattatore per casa intelligente WWD 200 sono compatibili.

Come funziona SHT 5000 12-24 V?

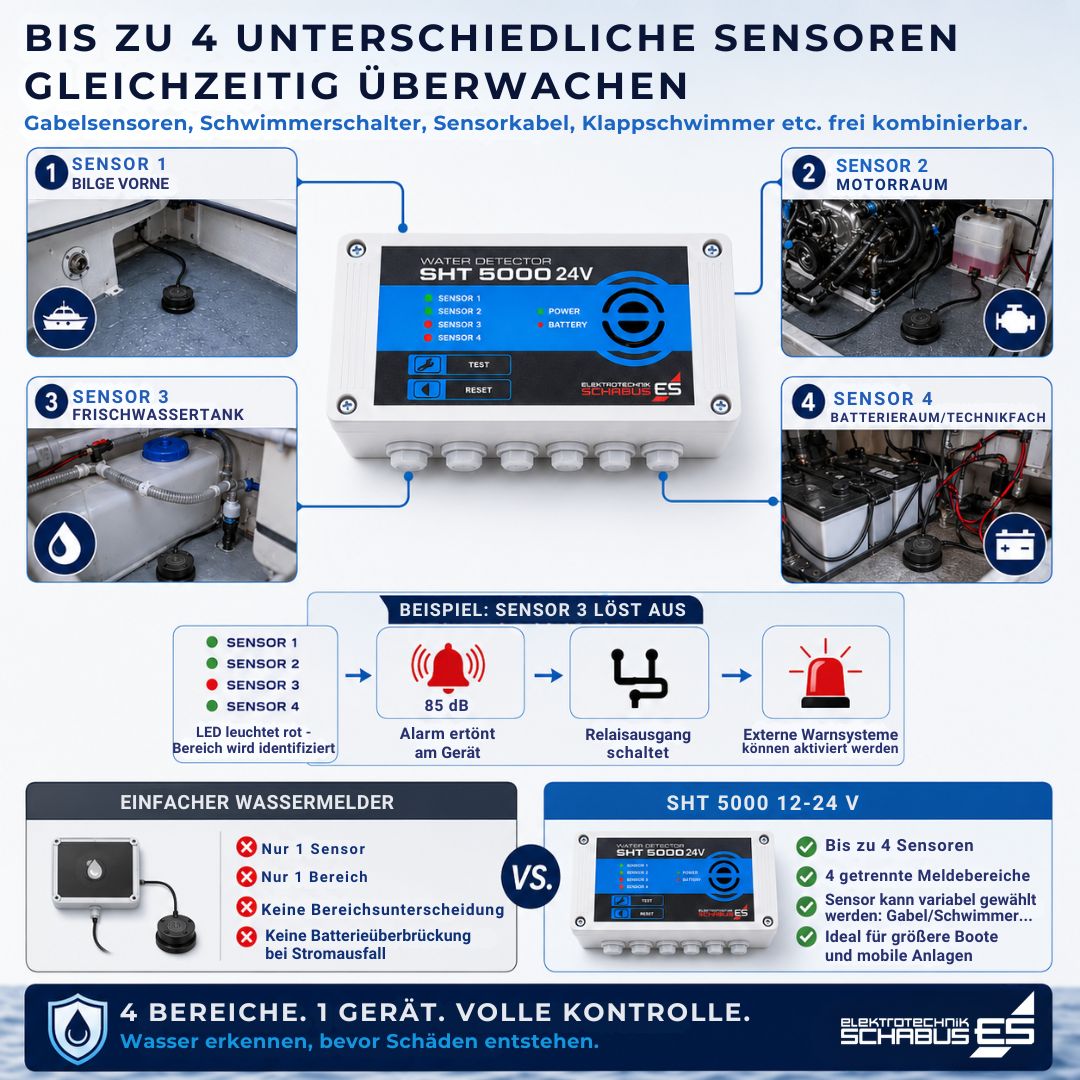

A ciascuno dei quattro ingressi è possibile collegare un sensore dell'acqua o un interruttore a galleggiante. Non appena viene rilevata l'umidità o un determinato livello, l'apparecchio attiva un allarme acustico e visivo fuori. Inoltre è possibile utilizzare il file integrato Relè è possibile controllare dispositivi esterni, come pompe, trasmettitori di segnale o l'adattatore Smart Home.

Ogni ingresso è configurabile separatamente (memoria allarme, segnale acustico attivo/inattivo). Il facoltativo Scheda ad innesto relè espande nuovamente le possibilità: ogni ingresso riceve quindi il proprio relè di segnale.

Cosa è incluso?

• 1x Wassermelder SHT 5000 – 12–24 V (ohne Sensor)
• 4x Schrauben und Dübel zur Wandmontage

❗ Si prega di ordinare separatamente i sensori dell'acqua o gli interruttori a galleggiante!

Quali sensori sono compatibili con SHT 5000 12 – 24 V?

Tutti Sensori dell'acqua Schabus e Miniinterruttore a galleggiante può essere utilizzato con contatto in chiusura (ad es. SHT 5001, SHT 5002, miniinterruttore a galleggiante 1/miniinterruttore a galleggiante 2).

Ogni ingresso può avere più sensori collegati in parallelo diventare. Importante: il la lunghezza massima del cavo per linea di segnalazione non deve superare i 50 m.

È possibile utilizzare SHT 5000 – 12-24 V con liquidi non conduttivi?

Sì – in combinazione con a Miniinterruttore a galleggiante L'apparecchio è adatto anche per liquidi non conduttivi o critici, per esempio. Per esempio.:

• Heizöl, Diesel
• Pflanzenöle
• Kühlschmierstoffe
• Regenwasser mit geringem Leitwert

Anche un Uso misto di sensori e interruttori a galleggiante per ingresso.

Il dispositivo è adatto al funzionamento a batteria?

Sì, il modello funziona direttamente con 12-24 V CC e può quindi essere facilmente collegato ad una batteria, ad un sistema solare o alla rete di bordo. È specifico per applicazioni mobili e indipendenti dalla rete progettato.

Se l'alimentazione è stabile di solito non è necessaria un'ulteriore alimentazione di emergenza.

Qual è la lunghezza massima del cavo del sensore?

Il è consentito per input Lunghezza totale della linea di controllo massimo 50 m Essere. Utilizzare cavi di controllo sottili del tipo LiYY 2×0,14 mm².

Se è collegato più di un sensore per ingresso, Aggiunte lunghezze di linea (es. 20m + 25m = 45m).

È possibile commutare i dispositivi esterni per ingresso?

Sì, l'SHT 5000 12 – 24 V ha di serie un relè di commutazione integrato senza potenziale. Ciò significa che in caso di allarme, ad es. B.a:

• Magnetventil
• Summer oder Sirene
• Smart-Home-Adapter (WWD 200)
• Pumpensteuerung
• Funk-Alarmmodul

essere controllato. Con l'opzione Scheda ad innesto relè (Articolo n. 300747), ogni ingresso riceve il proprio relè per circuiti di controllo indipendenti.

SHT 5000 – 12-24V è compatibile con WWD 200?

SÌ. L'adattatore per la casa intelligente WWD200 può essere collegato anche alla versione 12-24V dell'SHT 5000. In caso di allarme, riceverai un Notifica push sul tuo smartphone (tramite l'app Smart Life).

Il dispositivo è resistente alle intemperie o adatto all'uso esterno?

Per impostazione predefinita, l'alloggiamento per Interno fornito. Su richiesta possiamo realizzare il dispositivo anche con Classe di protezione IP65 per l'utilizzo in ambienti umidi o polverosi.

Vi preghiamo di contattarci prima di ordinare se avete bisogno di un dispositivo con design IP65.

Esistono restrizioni nell'uso marino (acqua salata, sentina)?

L'SHT 5000 12 – 24 V è generalmente adatto anche per l'impiego in ambienti umidi o sentine. Tuttavia, assicurati che Sensori resistenti alla corrosione (es. galleggianti con corpo in plastica). Per fluidi aggressivi (ad es. acqua salata) consigliamo manutenzione regolare e se necessario ulteriore protezione antispruzzo
