Luftdichte elektrische Zuluftklappe ⌀ 150 mm

Luftdichte elektrische Zuluftklappe ⌀ 150 mm

279,00 €
279,00 €
Vente Épuisé
y compris TVA plus Versandkosten

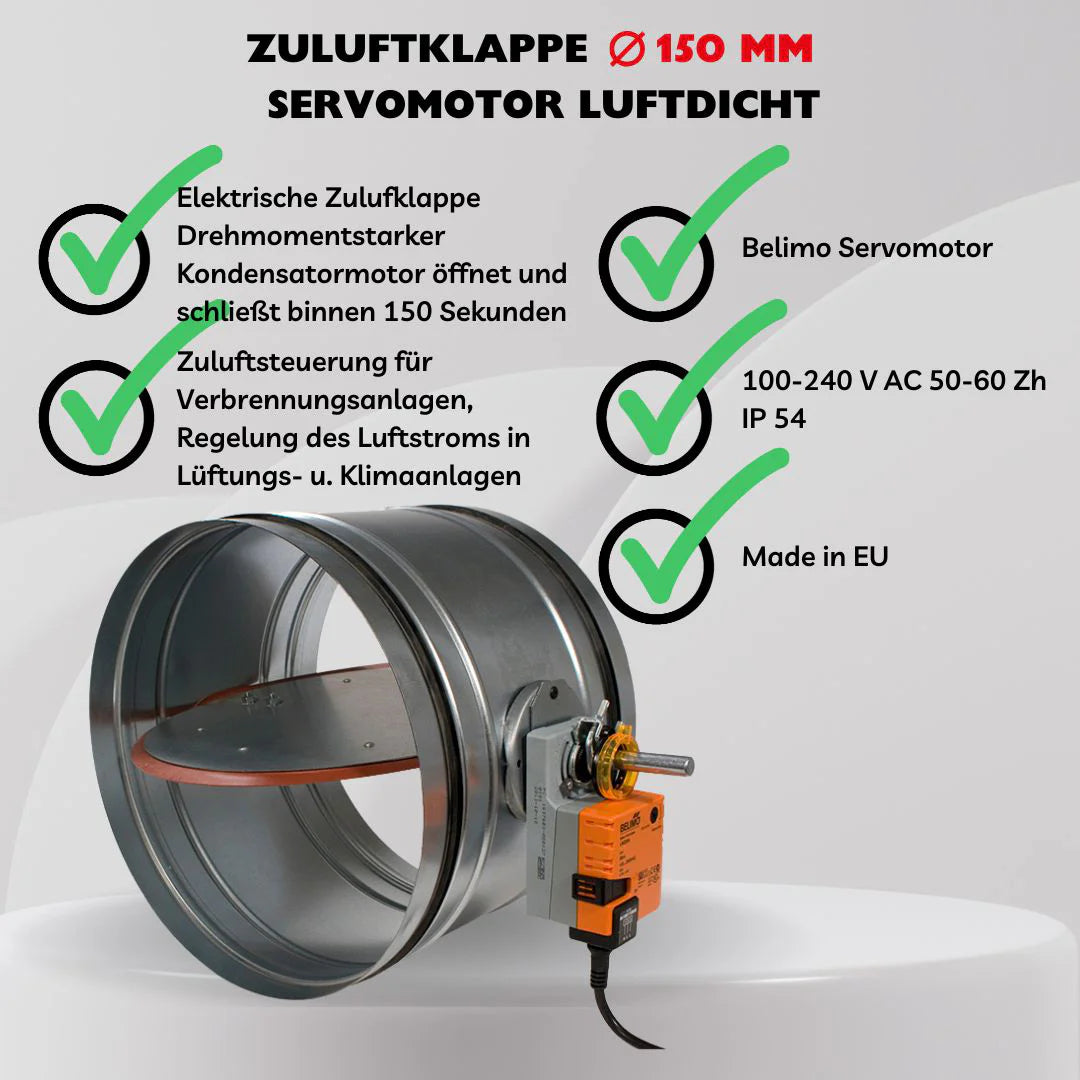

  • elektrische Lüftungsklappe mit Belimo-Servomotor
  • Dichtungslippe an der Klappe
  • kontrollierte Auf-Zu-Steuerung möglich
  • zur Luftstromregelung in Lüftungs- und Klimaanlagen
  • Ansteuerung über 230V Netzspannung / KZS 200
  • Zuluftsteuerung für Verbrennungsanlagen
  • zur Regelung des Luftstroms in Lüftungs- und Klimaanlagen
  • Durchmesser: 150 mm
  • Réductions pour les entreprises spécialisées & revendeurs
  • Conseils personnalisés d'experts (pas de centre d'appels !)
  • Service de réparation au-delà de la garantie légale

Numéro d'article: 201760

Délai de livraison : 2-3 jours ouvrés

Afficher tous les détails
Luftdichte elektrische Zuluftklappe ⌀ 150 mm

Luftdichte elektrische Zuluftklappe ⌀ 150 mm

279,00 €
  • Description
  • Informations techniques
  • Téléchargements
  • FAQ - Questions fréquemment posées
  • Avis

Lieferumfang

  • elektrische Zuluftklappe 150 mm ⌀
  • Betriebsanleitung

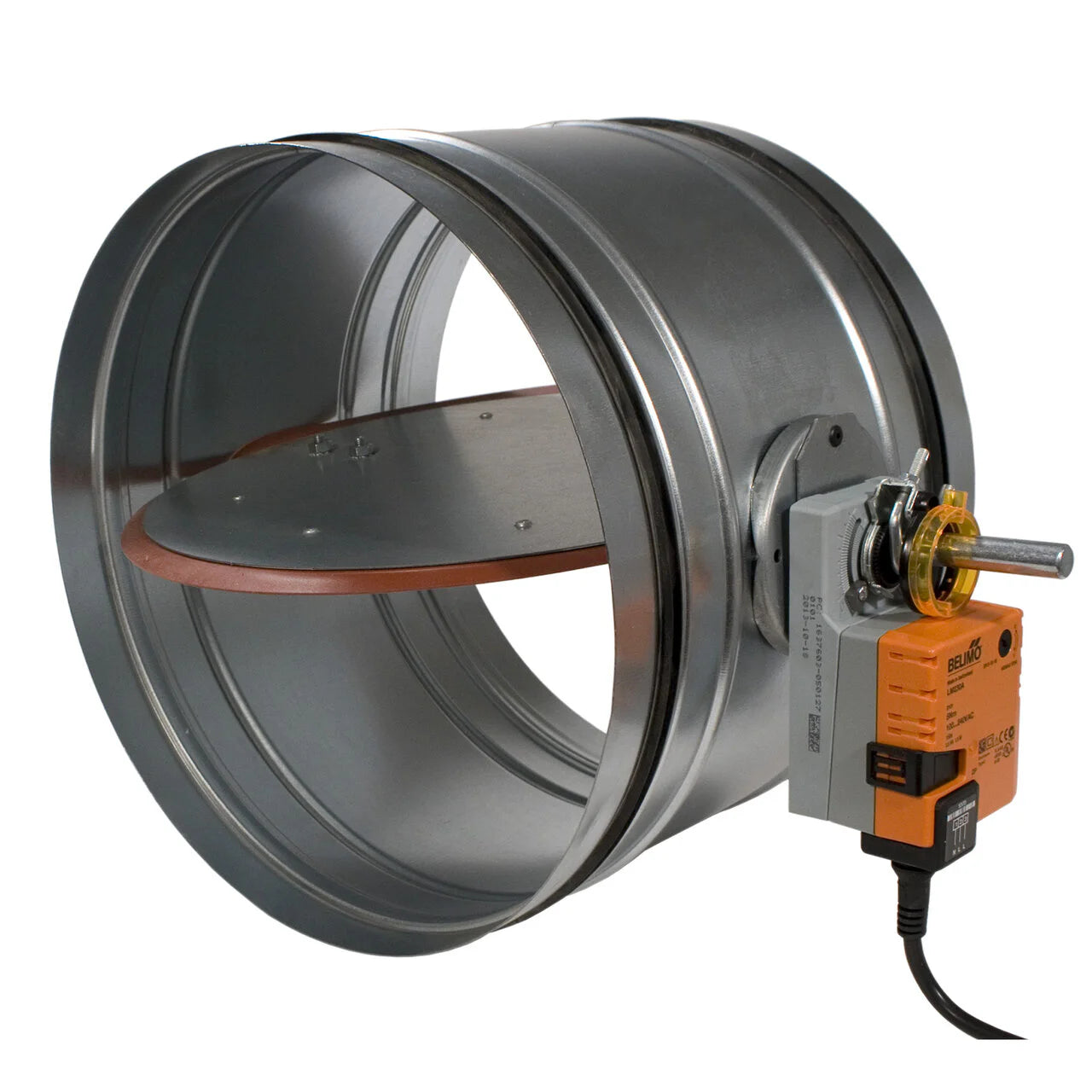

Die elektrische Zuluftklappe mit 150 mm Durchmesser sorgt dank ihrer hochwertigen EPDM-Dichtung für eine luftdichte Verbindung gemäß DIN 1946 Teil 4. Sie ist TÜV-geprüft und für einen Druck bis 1000 Pa ausgelegt – ideal für den Einsatz in Lüftungsanlagen, Abluftsystemen oder in Kombination mit Schabus Steuerungen.

Ein kraftvoller Kondensatormotor mit hohem Drehmoment öffnet und schließt die Klappe langsam (ca. 150 Sekunden), um die Dichtung zuverlässig gegen das verzinkte Stahlrohr zu pressen. Das verlängert die Lebensdauer und erhöht die Dichtigkeit. Die Steuerung erfolgt über Netzspannung via 3-adriger Anschlussleitung (3 × 0,75 mm²). Bei Erreichen des Endanschlags schaltet der Motor automatisch ab – für einen sicheren, wartungsarmen Betrieb.

Flexible Ansteuerung für individuelle Anwendungen

Die Zuluftklappe lässt sich z. B. über die Elektrotechnik Schabus Zuluftsteuerung KZS 200, einen einfachen Lichtschalter oder eine selbstrückstellende Drucktaste direkt am Motor ansteuern. Beim manuellen Betrieb wird das Getriebe automatisch ausgekuppelt, solange der Taster gedrückt wird.

Die verbaute EPDM-Dichtung ist alterungsbeständig, widersteht schwach aggressiven Dämpfen und Chemikalien – ideal für langlebige, zuverlässige Lüftungslösungen.





WEEE-NR.: DE91394868

Tension de fonctionnement 100-240 volts CA/50-60 Hz

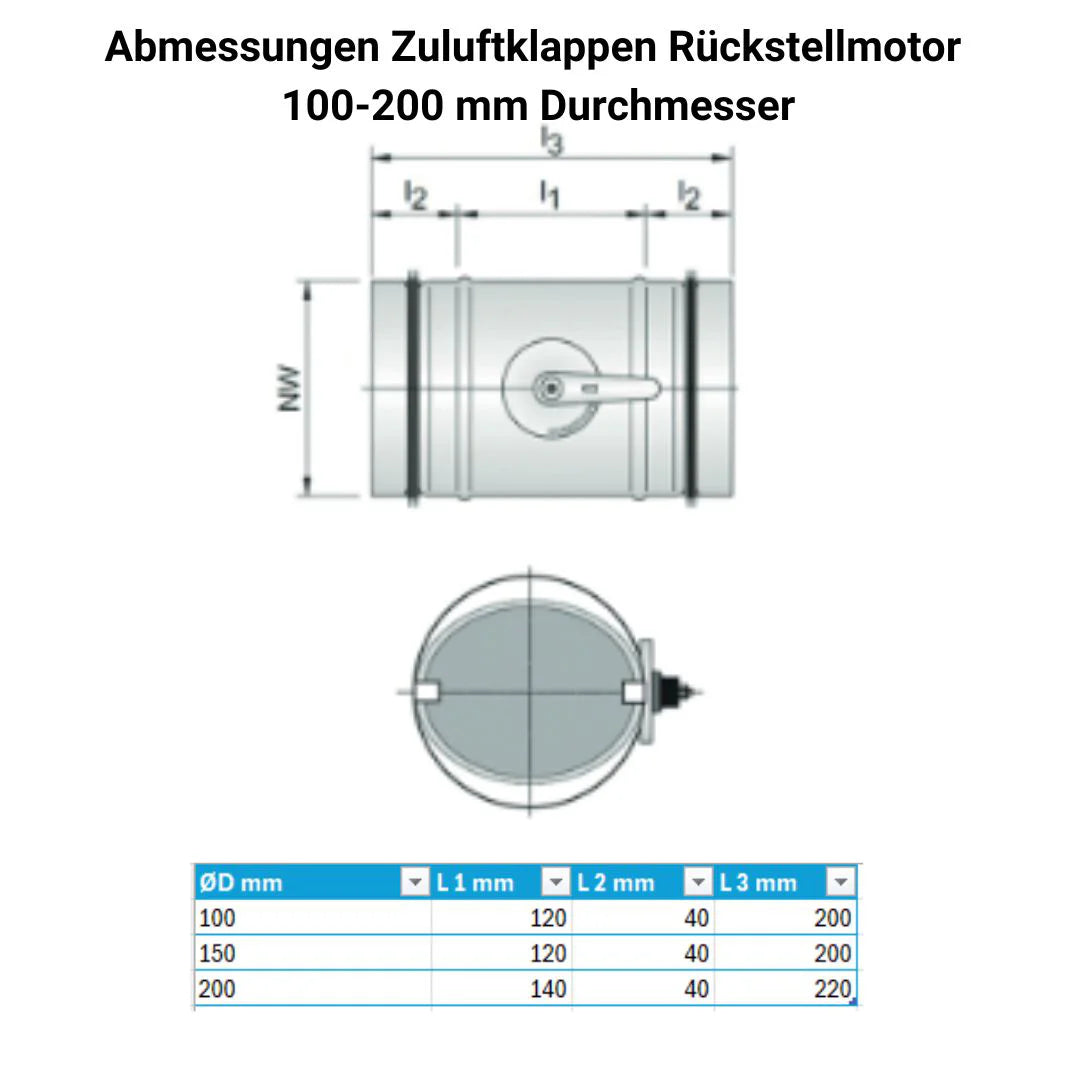

Dimensions (LxLxP)

150mm Ø
Consommation d'énergie 1,5 W, 3,5 VA
Marque Belimo
Pression maximum. 1000 Pa
Doubler 1 mètre, 3×0,75 mm²
Classe de protection IP54
Température 0°C – max. +60°C
Temps env. Temps de fermeture/ouverture de 150 secondes

💡 Informations générales sur la fonction

Comment fonctionne le volet électrique d’alimentation en air ? Le volet est commandé par la tension secteur et s'ouvre ou se ferme à l'aide d'un moteur à condensateur. Celui-ci presse le joint avec force contre le tuyau lors de la fermeture pour créer une connexion étanche à l'air. Le moteur s'arrête automatiquement en fin de course.

Combien de temps faut-il pour ouvrir ou fermer le rabat ? Le processus dure environ 150 secondes - lentement mais puissamment afin de presser et de protéger le joint de manière optimale.

⚙️ Options de contrôle et de contrôle

Comment le volet d'air soufflé est-il commandé ? Via la tension secteur (3 × 0,75 mm²). La commande peut être réalisée, par exemple, par le SCHABUS Zuluftsteuerung KZS 200, un interrupteur d'éclairage ou un bouton poussoir à réarmement automatique.

Puis-je actionner le volet manuellement ? Oui, avec un bouton poussoir à réarmement automatique directement sur le moteur. Lorsque le bouton est enfoncé, la vitesse est débrayée et le volet peut être déplacé manuellement.

Le contrôle automatique est-il possible ? Oui, idéalement via la commande d'air soufflé Schabus KZS 200, qui fournit automatiquement de l'air frais lorsqu'une hotte aspirante ou un ventilateur est en fonctionnement.

🛠️ Installation et assemblage

Le volet d'air soufflé peut-il être muré ? Non. Ces volets d'air soufflé sont pas pour une installation dans la maçonnerie approprié. Utilisez plutôt des morceaux de tuyau appropriés avec une bride d'extrémité sur laquelle le rabat peut être fixé. Assurez-vous également que les appareils électriques accessible et échangeable à tout moment rester.

Dans quelle position peut-on installer le volet ? L'installation est possible horizontalement ou verticalement à condition que le moteur ne pointe pas vers le bas et que le volet puisse s'ouvrir librement.

Quelle est la taille du diamètre de connexion ? Le clapet a un diamètre de 150 mm - adapté aux tuyaux de ventilation standard de même taille.

🔧 Exploitation et entretien

Le rabat doit-il être réparé ? Non, le moteur ne nécessite aucun entretien. Cependant, assurez-vous que la surface d'étanchéité est propre et vérifiez occasionnellement visuellement toute contamination.

Que se passe-t-il en cas de panne de courant ? Le volet reste dans sa position actuelle. Il ne revient pas automatiquement en position de sécurité.

🧪 Matériau et durabilité

De quoi est fait le sceau ? Fabriqué en EPDM de haute qualité, résistant au vieillissement – ​​résistant aux vapeurs et produits chimiques légèrement agressifs.

Le volet d'air soufflé est-il contrôlé par le TÜV ? Oui, il répond aux exigences de la norme DIN 1946 partie 4 et est testé par le TÜV pour une pression allant jusqu'à 1 000 Pa.

Avis clients

Soyez le premier à laisser un avis
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
Description

Lieferumfang

  • elektrische Zuluftklappe 150 mm ⌀
  • Betriebsanleitung

Die elektrische Zuluftklappe mit 150 mm Durchmesser sorgt dank ihrer hochwertigen EPDM-Dichtung für eine luftdichte Verbindung gemäß DIN 1946 Teil 4. Sie ist TÜV-geprüft und für einen Druck bis 1000 Pa ausgelegt – ideal für den Einsatz in Lüftungsanlagen, Abluftsystemen oder in Kombination mit Schabus Steuerungen.

Ein kraftvoller Kondensatormotor mit hohem Drehmoment öffnet und schließt die Klappe langsam (ca. 150 Sekunden), um die Dichtung zuverlässig gegen das verzinkte Stahlrohr zu pressen. Das verlängert die Lebensdauer und erhöht die Dichtigkeit. Die Steuerung erfolgt über Netzspannung via 3-adriger Anschlussleitung (3 × 0,75 mm²). Bei Erreichen des Endanschlags schaltet der Motor automatisch ab – für einen sicheren, wartungsarmen Betrieb.

Flexible Ansteuerung für individuelle Anwendungen

Die Zuluftklappe lässt sich z. B. über die Elektrotechnik Schabus Zuluftsteuerung KZS 200, einen einfachen Lichtschalter oder eine selbstrückstellende Drucktaste direkt am Motor ansteuern. Beim manuellen Betrieb wird das Getriebe automatisch ausgekuppelt, solange der Taster gedrückt wird.

Die verbaute EPDM-Dichtung ist alterungsbeständig, widersteht schwach aggressiven Dämpfen und Chemikalien – ideal für langlebige, zuverlässige Lüftungslösungen.





WEEE-NR.: DE91394868

Informations techniques
Tension de fonctionnement 100-240 volts CA/50-60 Hz
Dimensions (LxLxP)

150mm Ø
Consommation d'énergie 1,5 W, 3,5 VA
Marque Belimo
Pression maximum. 1000 Pa
Doubler 1 mètre, 3×0,75 mm²
Classe de protection IP54
Température 0°C – max. +60°C
Temps env. Temps de fermeture/ouverture de 150 secondes
Téléchargements

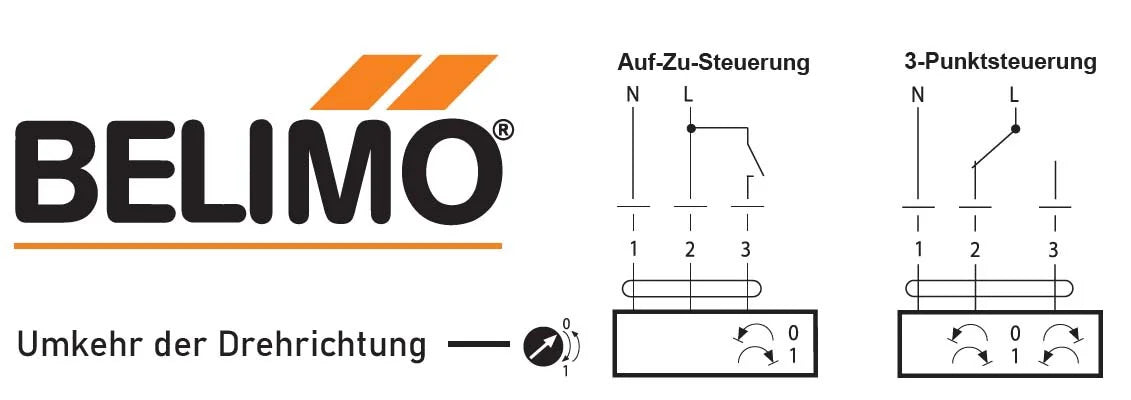

Exemples de connexion
FAQ - Questions fréquemment posées

💡 Informations générales sur la fonction

Comment fonctionne le volet électrique d’alimentation en air ? Le volet est commandé par la tension secteur et s'ouvre ou se ferme à l'aide d'un moteur à condensateur. Celui-ci presse le joint avec force contre le tuyau lors de la fermeture pour créer une connexion étanche à l'air. Le moteur s'arrête automatiquement en fin de course.

Combien de temps faut-il pour ouvrir ou fermer le rabat ? Le processus dure environ 150 secondes - lentement mais puissamment afin de presser et de protéger le joint de manière optimale.

⚙️ Options de contrôle et de contrôle

Comment le volet d'air soufflé est-il commandé ? Via la tension secteur (3 × 0,75 mm²). La commande peut être réalisée, par exemple, par le SCHABUS Zuluftsteuerung KZS 200, un interrupteur d'éclairage ou un bouton poussoir à réarmement automatique.

Puis-je actionner le volet manuellement ? Oui, avec un bouton poussoir à réarmement automatique directement sur le moteur. Lorsque le bouton est enfoncé, la vitesse est débrayée et le volet peut être déplacé manuellement.

Le contrôle automatique est-il possible ? Oui, idéalement via la commande d'air soufflé Schabus KZS 200, qui fournit automatiquement de l'air frais lorsqu'une hotte aspirante ou un ventilateur est en fonctionnement.

🛠️ Installation et assemblage

Le volet d'air soufflé peut-il être muré ? Non. Ces volets d'air soufflé sont pas pour une installation dans la maçonnerie approprié. Utilisez plutôt des morceaux de tuyau appropriés avec une bride d'extrémité sur laquelle le rabat peut être fixé. Assurez-vous également que les appareils électriques accessible et échangeable à tout moment rester.

Dans quelle position peut-on installer le volet ? L'installation est possible horizontalement ou verticalement à condition que le moteur ne pointe pas vers le bas et que le volet puisse s'ouvrir librement.

Quelle est la taille du diamètre de connexion ? Le clapet a un diamètre de 150 mm - adapté aux tuyaux de ventilation standard de même taille.

🔧 Exploitation et entretien

Le rabat doit-il être réparé ? Non, le moteur ne nécessite aucun entretien. Cependant, assurez-vous que la surface d'étanchéité est propre et vérifiez occasionnellement visuellement toute contamination.

Que se passe-t-il en cas de panne de courant ? Le volet reste dans sa position actuelle. Il ne revient pas automatiquement en position de sécurité.

🧪 Matériau et durabilité

De quoi est fait le sceau ? Fabriqué en EPDM de haute qualité, résistant au vieillissement – ​​résistant aux vapeurs et produits chimiques légèrement agressifs.

Le volet d'air soufflé est-il contrôlé par le TÜV ? Oui, il répond aux exigences de la norme DIN 1946 partie 4 et est testé par le TÜV pour une pression allant jusqu'à 1 000 Pa.
