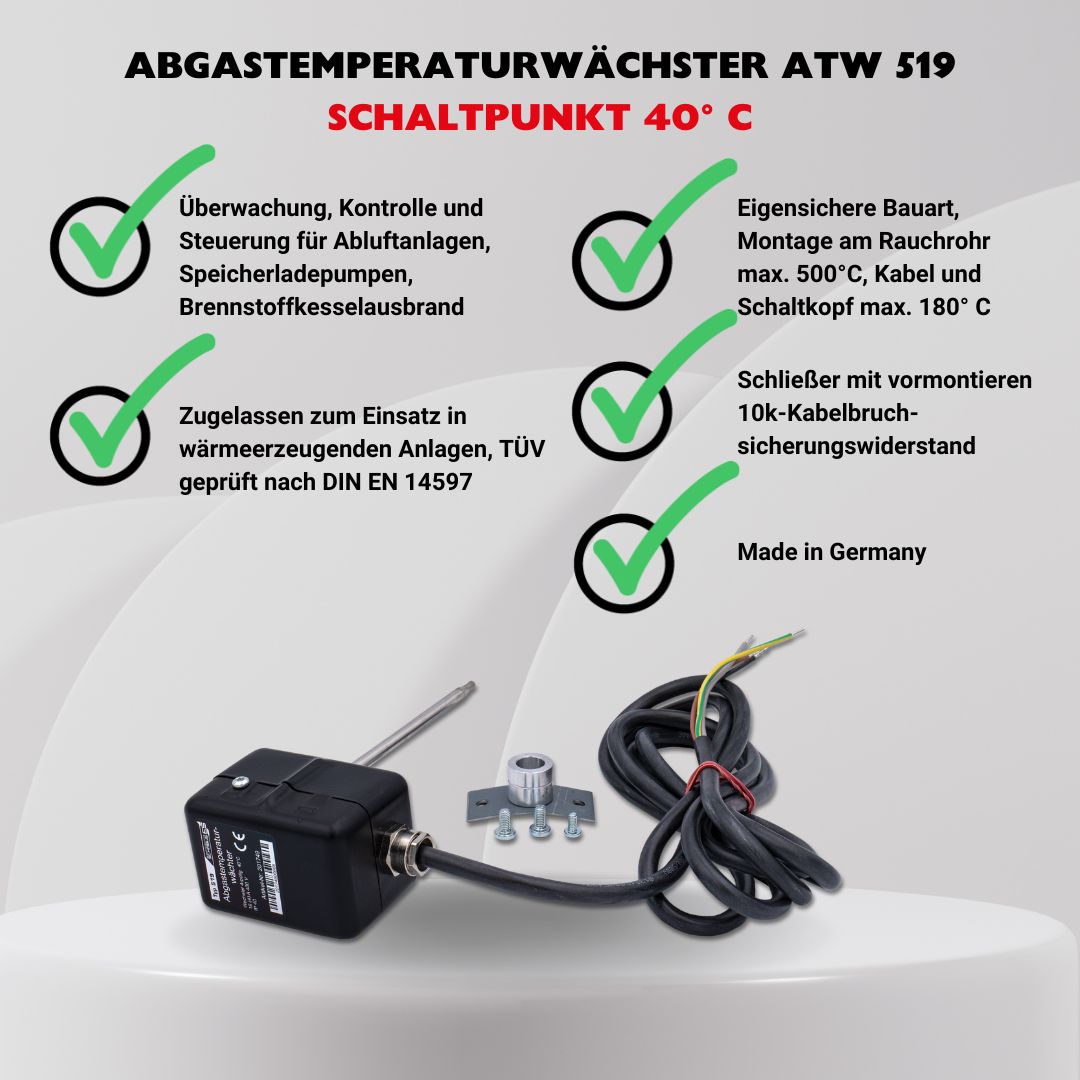

Le thermostat de gaz de fumée est utilisé pour surveiller la température des gaz de fumée dans le tube de fumée des installations produisant de la chaleur. La sonde de l'ATW se compose d'un tube métallique et d'une tige métallique disposée à l'intérieur, avec des coefficients de dilatation différents, qui produisent une différence de longueur en cas de changement de température. Cette différence agit sur un microrupteur de précision qui interrompt le circuit électrique au-dessus d'une température limite fixe. Une fois que la température au niveau de la sonde a baissé d'environ 15 K en dessous du point de commutation, le microrupteur se réenclenche et le circuit électrique est à nouveau fermé. Remarque : lors du montage de la sonde, veillez à ce qu'elle ne soit pas pliée ou endommagée.
Caractéristiques de performance
- forme très compacte, résistance aux températures élevées grâce à des matériaux métalliques et céramiques spéciaux
- Homologué pour une utilisation dans des installations produisant de la chaleur, contrôlé par le TÜV selon DIN, donc pas d'homologation DIBt nécessaire
- Construction à sécurité intrinsèque, sans entretien, avec montage simple sur le conduit de fumée
- Point de commutation 40° C
- contact inverseur avec puissance de coupure ~400V à 16A, différentiel de coupure env. 15 K
- Température du fluide autorisée 500° C, sur le boîtier de commande 180° C
Données techniques
point de commutation : | 40° C |
Précision de commutation : | ± 7 K |
Différentiel de commutation : | env.15 K |
Plage de valeurs limites : | Valeur limite entre 0° C et 400° C réglée en usine et plombée |
Milieu de travail : | Air ou fumées |
Température ambiante admissible : | max. 180° C sur le boîtier de commande |
Température du fluide : | 0...500° C |
Constante de temps : | < 45 Sekunden |
Câble de raccordement : | 2 m (4 fils), silicone, max. 180°C |
Type de protection selon DIN EN 60529 : | IP 40 |
Puissance de commutation : | 16 (4) A 400V∼ à cosϕ = 1 (0,6) |
