Tuotenumero: 300539
Toimitusaika: 2-3 työpäivää
Katso täydelliset tiedot

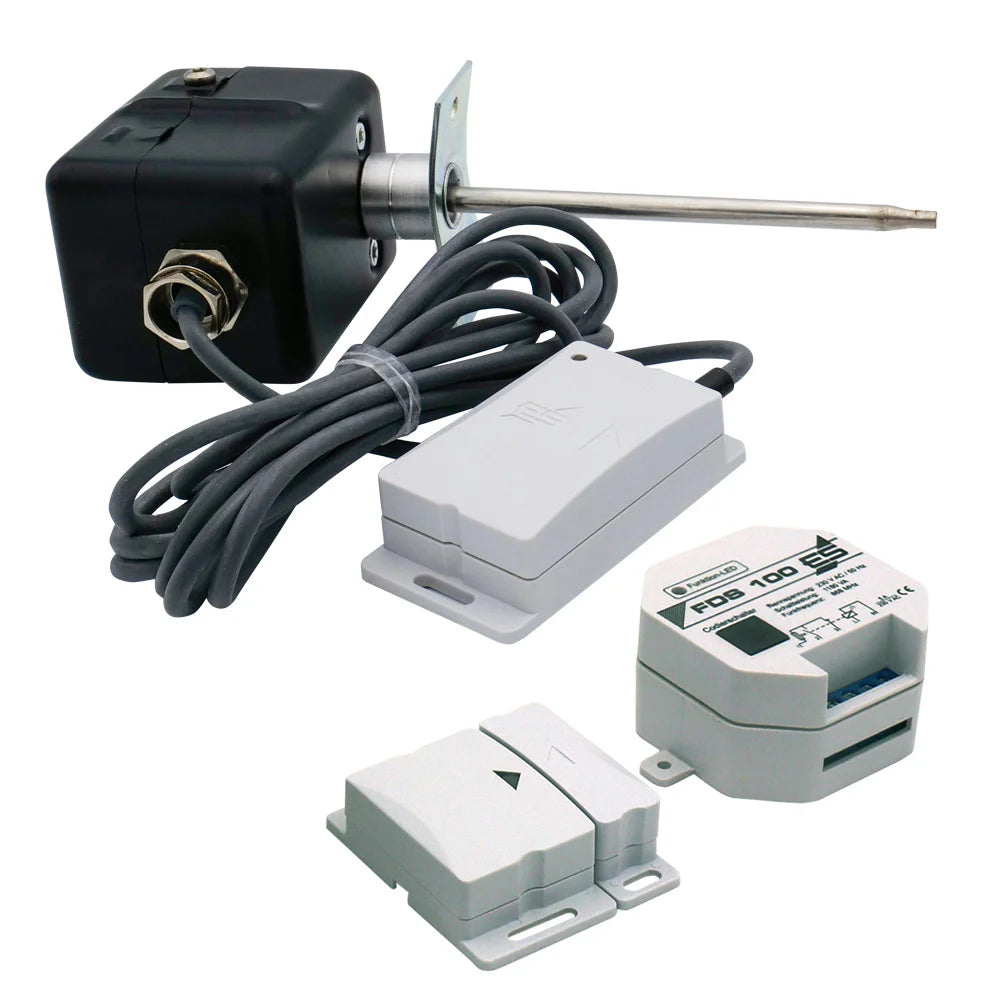

Lieferumfang
Gehäuse des FTX-Senders und Fenstermagnetschalter in Farbe telegrau-4 auf Wunsch gegen Aufpreis in allen RAL-Farben erhältlich.
Beziehen Sie Ihren Schornsteinfeger vor der Montage in Ihre Planungen mit ein, damit hinterher einer Abnahme nichts im Wege steht. Es bestehen deutliche regionale Unterschiede, auf die Elektrotechnik Schabus keinen Einfluss hat.
Die DIBt-Zertifizierung gilt nicht für das Set, sondern bezieht sich auf die enthaltene Funkabluftsteuerung.

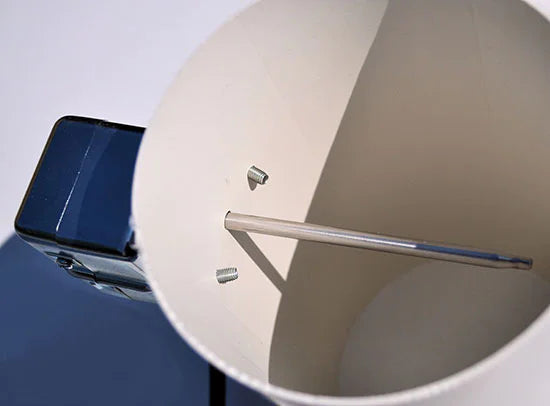

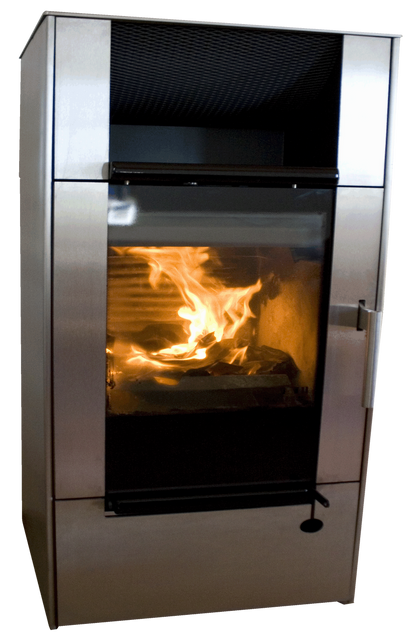

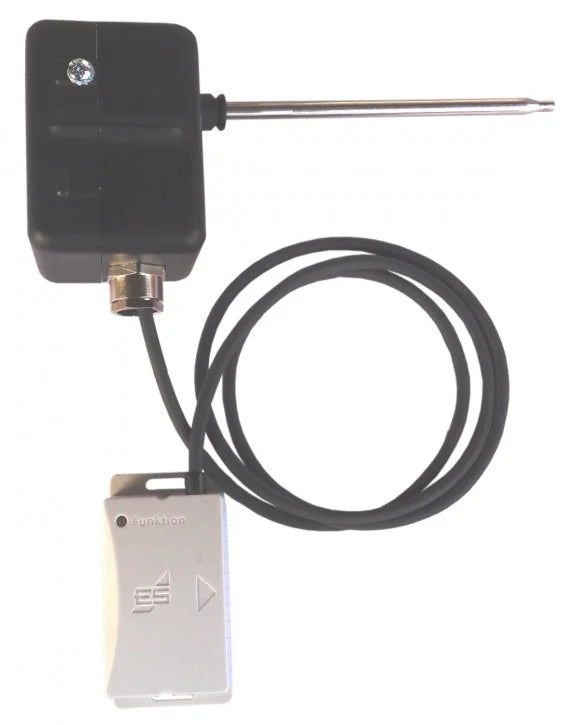

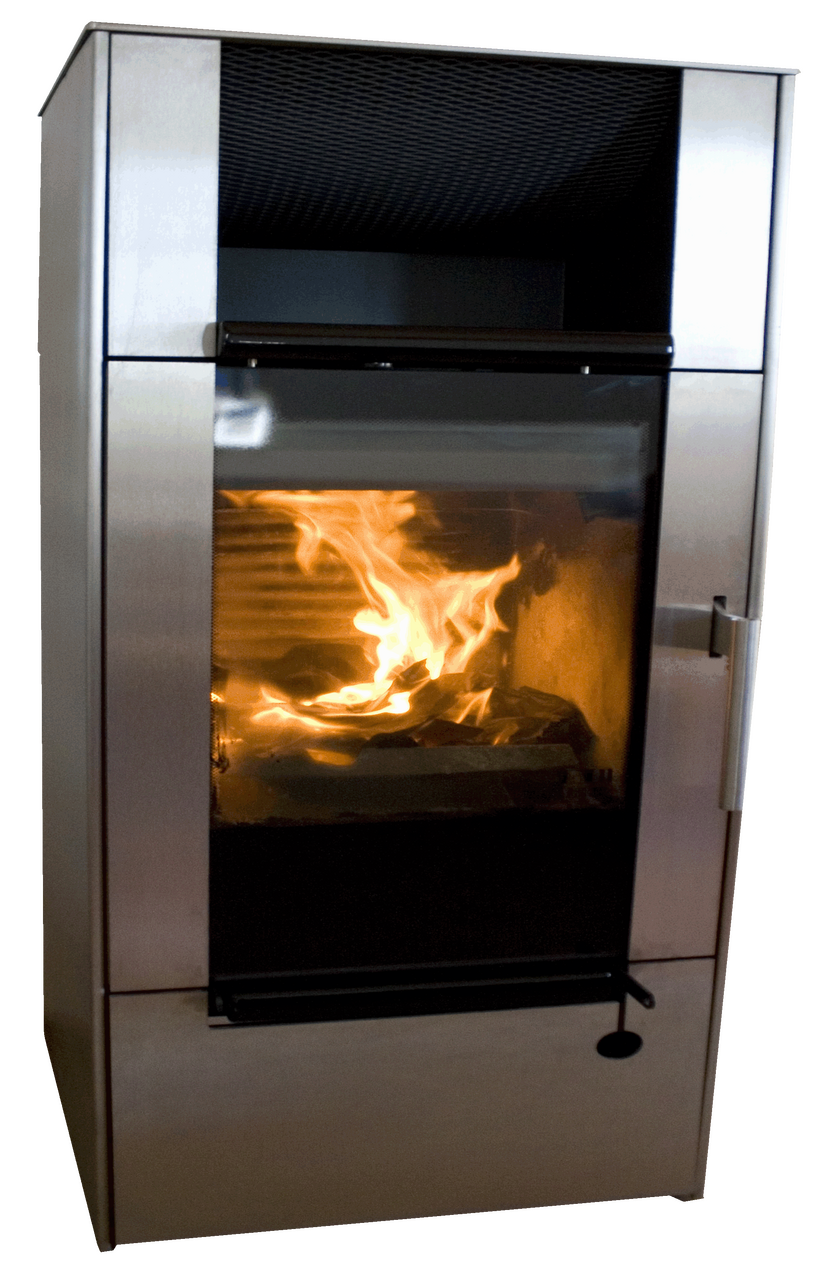

Der FTX-Sensor überwacht die Abgastemperatur im Rauchrohr und erkennt, ob der Ofen in Betrieb ist. Wird die fest definierte Grenztemperatur von 40 °C überschritten, blockiert das System die Abluftfreigabe – der Kamin hat Vorrang. Sinkt die Temperatur wieder um ca. 15 K, wird die Freigabe erneut gesendet.
Der integrierte Fenstersender erlaubt den Betrieb der Abluftanlage nur bei geöffnetem Fenster – es sei denn, der Ofen ist kalt, dann wird automatisch freigegeben. Diese Doppellogik (Temperatur + Fensterkontakt) erhöht die Sicherheit und Bedienfreundlichkeit erheblich.
Die Bauteile sind bereits werkseitig programmiert – auspacken, montieren, fertig!

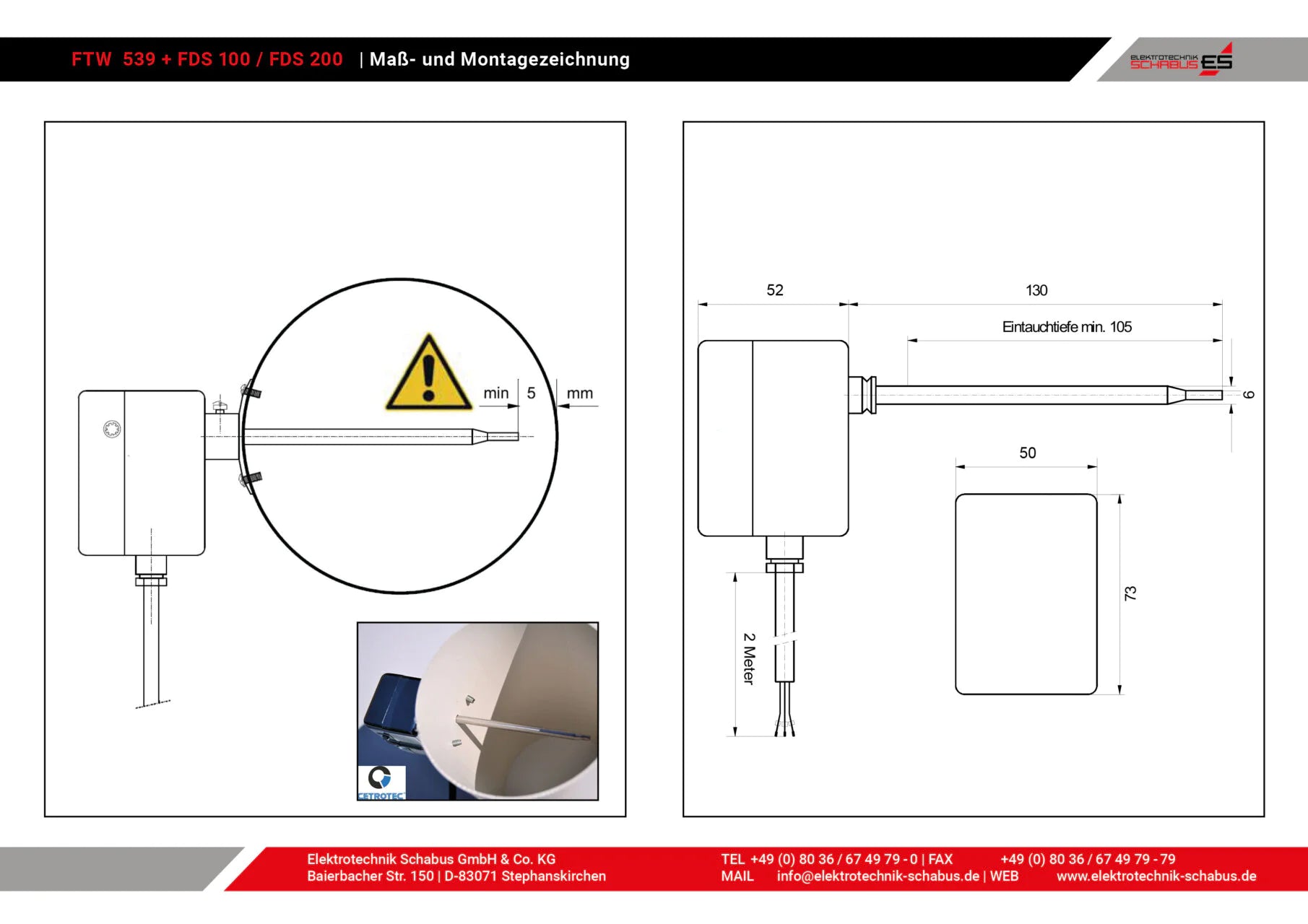

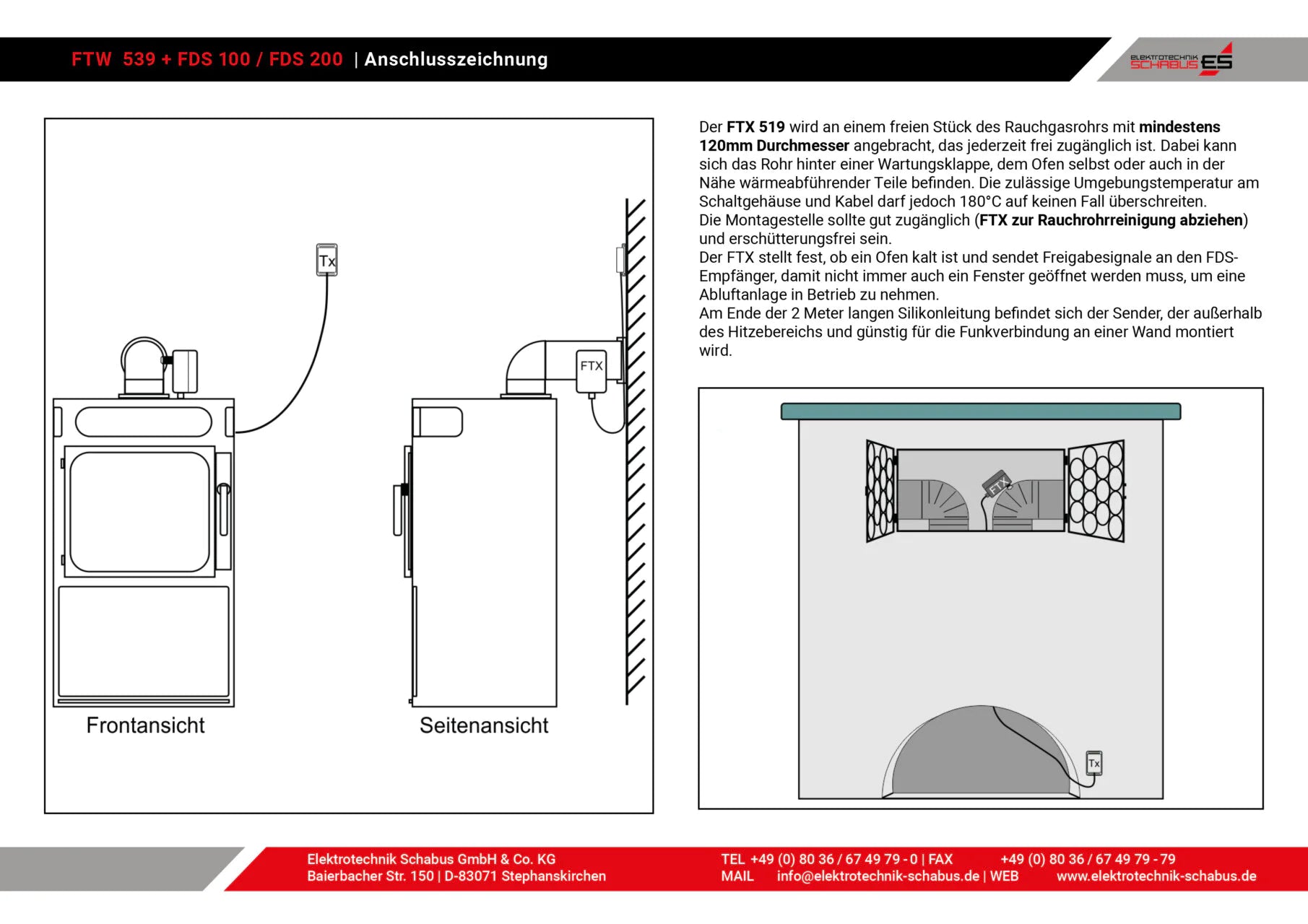

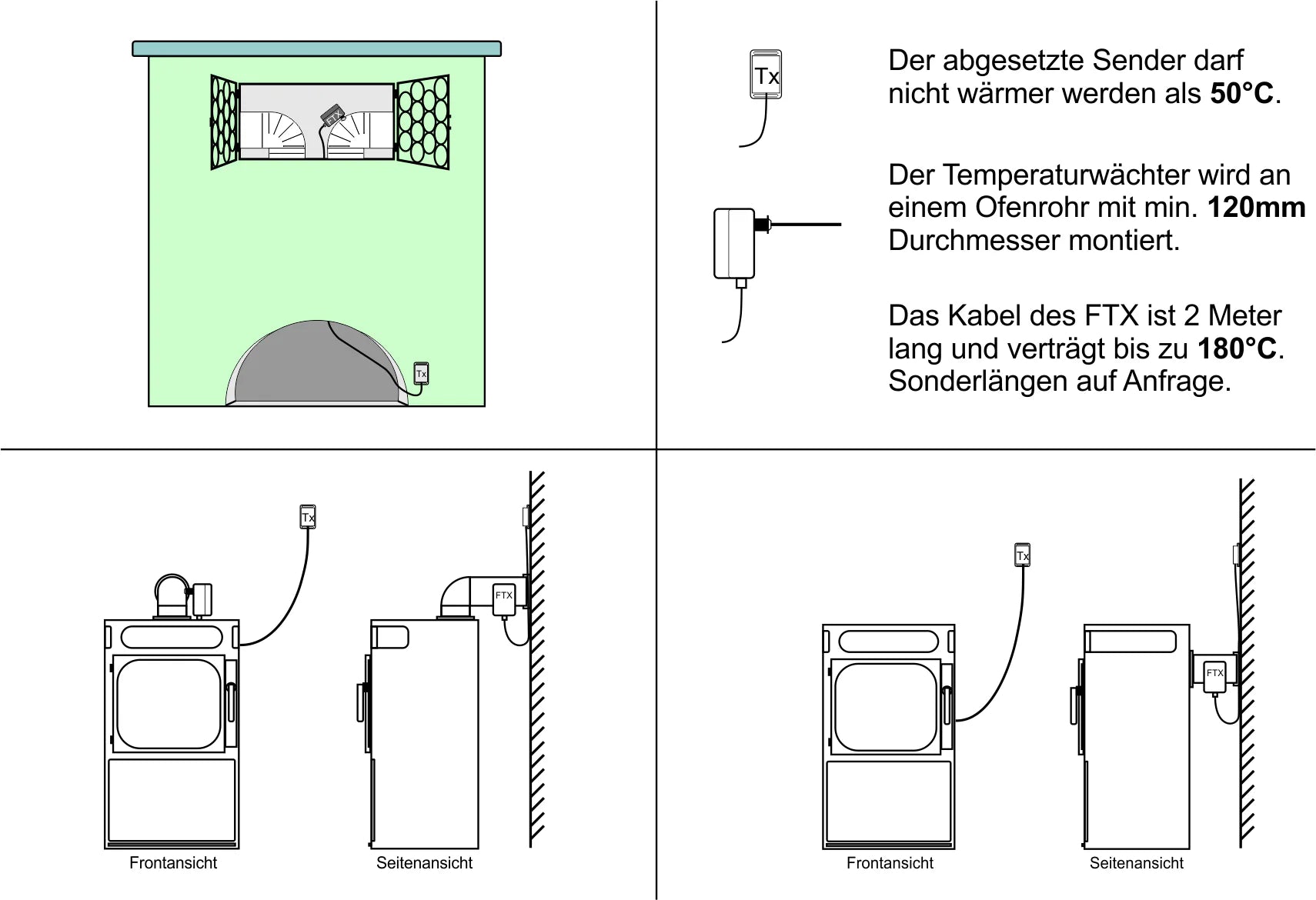

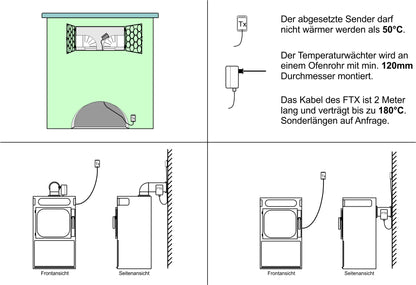

FTX-Sensor für Rauchrohre ab Ø 120 mm
Zulässige Umgebungstemperatur Sensor max. 180 °C

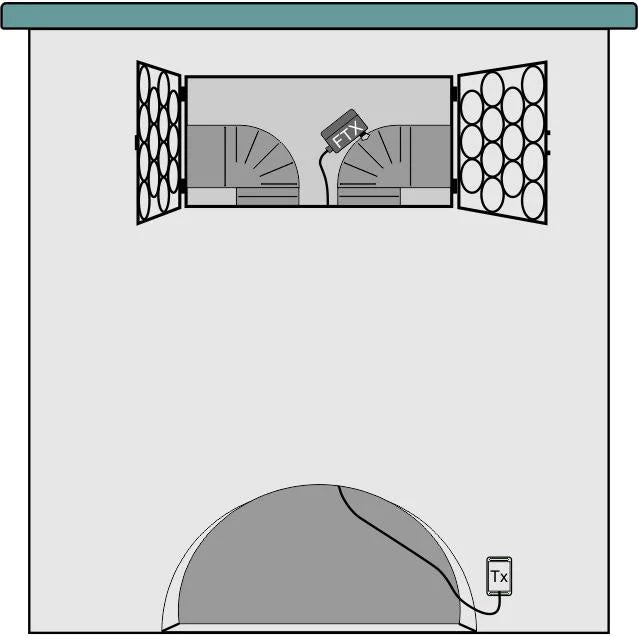

Sender-Montage außerhalb des Hitzebereichs (max. 50 °C)
Funkreichweite: ca. 20 m im Freifeld
Betrieb nur für Einzelöfen geeignet
Hinweis:

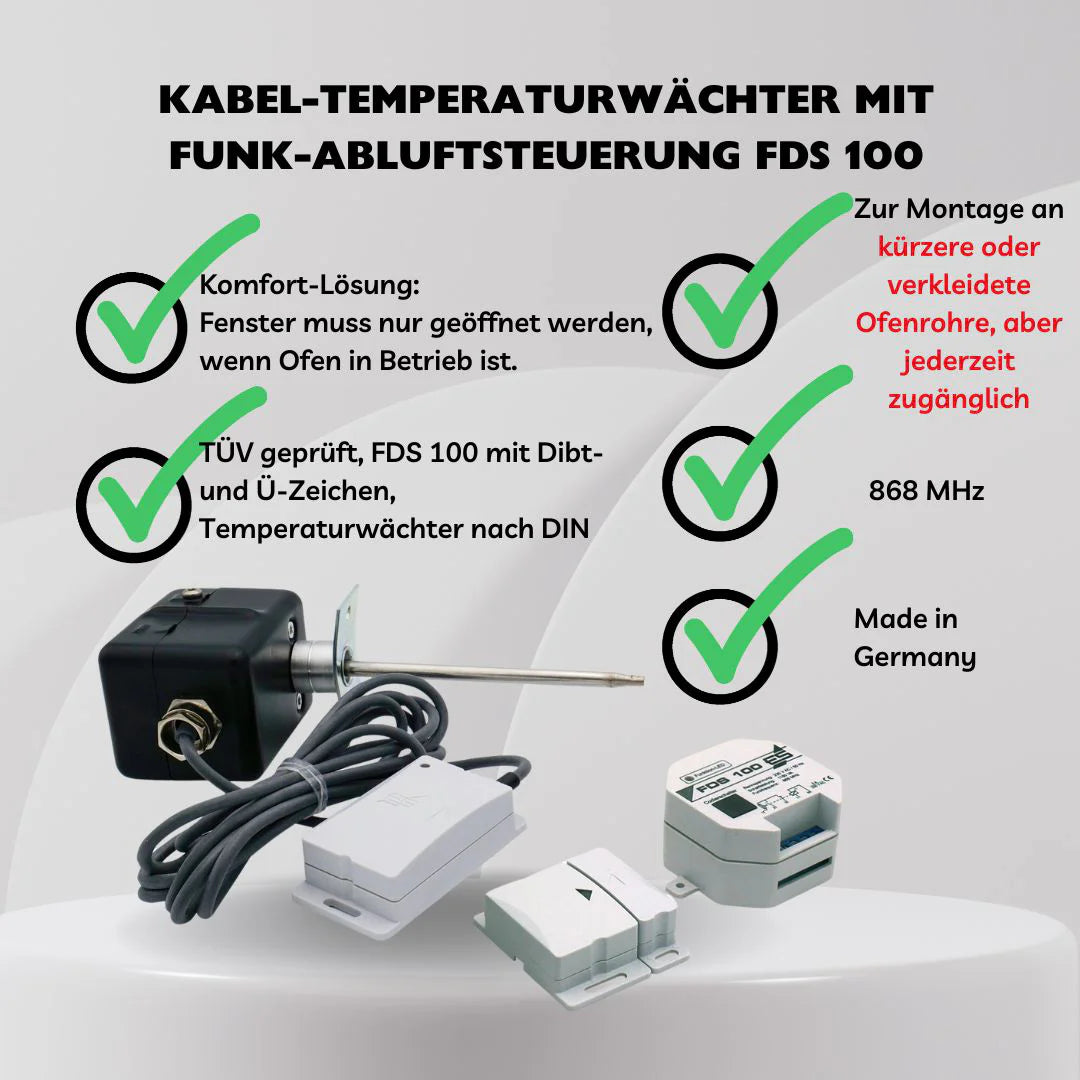

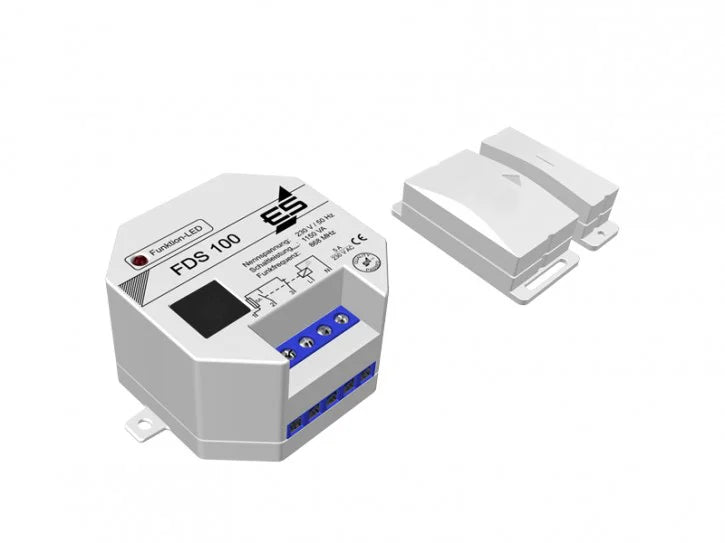

Die enthaltene Funk-Abluftsteuerung FDS 100 ist DIBt-zertifiziert – das gilt nicht für das gesamte Set. Bitte stimmen Sie die geplante Installation frühzeitig mit Ihrem bezirkszuständigen Schornsteinfeger ab. Regionale Anforderungen können abweichen.
Der FTX-Funktemperatursender darf nur mit einem einzelnen Ofen betrieben werden.
Ein Einsatz an mehreren Feuerstätten gleichzeitig ist technisch nicht zulässig, da kein sicherer Betrieb gewährleistet werden kann.
👉 Bitte kontaktieren Sie in diesem Fall den Technischen Support von Elektrotechnik Schabus – wir finden eine individuelle Lösung für Ihre Situation.
Sie möchten zwischen zwei Fenstern wählen können? Kein Problem:
Mit einem zweiten Fensterkontakt-Sender FDS 098 (ab Werk auf denselben Code programmiert) ist eine ODER-Funktion realisierbar – ein offenes Fenster genügt für die Freigabe der Abluftanlage.
Benötigen Sie zwei getrennt schaltbare Ausgänge?
Zum bestehenden Set kann ein weiterer Empfänger (Einbau: FDS 199, Zwischenstecker: FDS 299) hinzugeschaltet werden.
Sobald der Ofen kalt ist oder ein Fenster geöffnet wird, geben beide Empfänger ihre angeschlossenen Geräte frei.
👉 Bitte bei Bestellung von Zusatzgeräten stets die Seriennummer Ihres vorhandenen Empfängers angeben.
WEEE-NR.: DE91394868
| Suojausluokka | IP20 |
|---|---|
| Radiotaajuus | 868 MHz SRD |
| Akku | CR2023/ 3V |

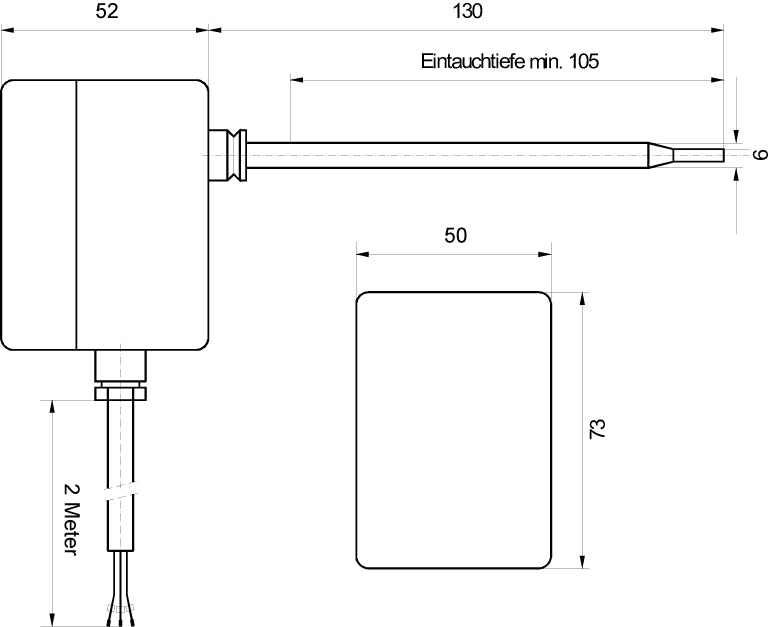

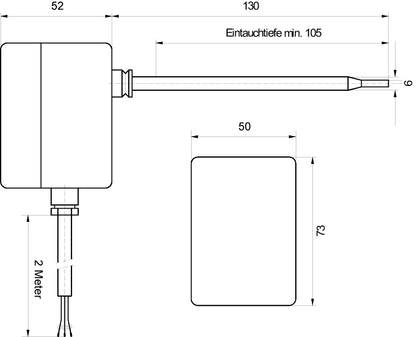

| Mitat (LxLxS) | |
| Linja | 2 m (4-johtiminen) | Silikoni | maks. 180 °C |

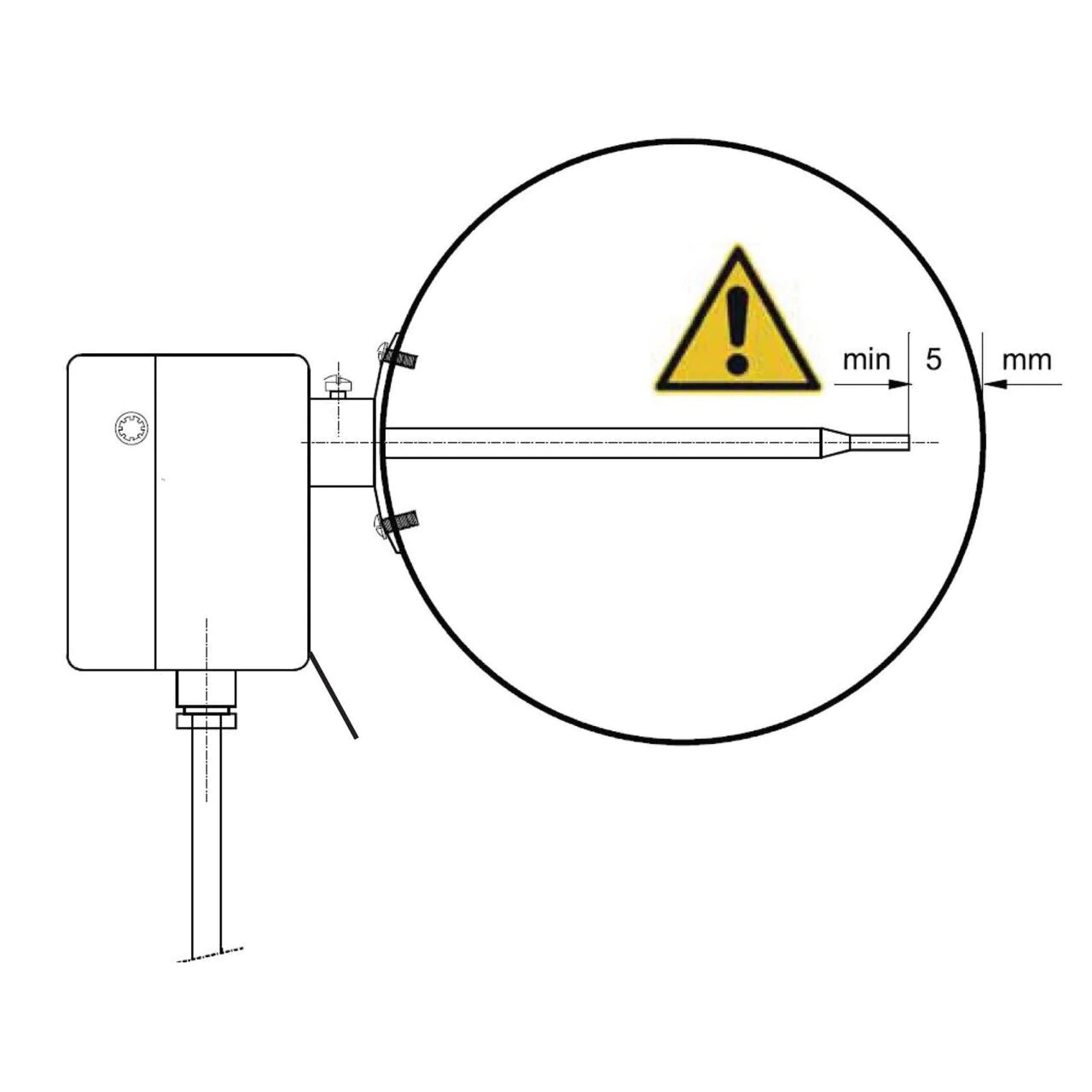

| Kokoonpano | 3 reikää savuputkessa, erikoisyritys |
| Vaihtoero | noin 15 K, hystereesi |
| Vaihtotarkkuus | +/- 7K |
| Kytkentäpiste | 40°C, tehdasasetus |
| Liittyvien tuotteiden tekniset tiedot | 300268 FDS 100 |
| Lämpötila | max. 180 °C kaapelin lämpötila, max. 180 °C ympäristön lämpötila, max. 50° lähettimen kohdalla, max. 500 °C anturin lämpötila |
| Aika | < 45 sekuntia vasteaika |
