Kabel-Abluftsteuerung KDS 110 DIBt

Kabel-Abluftsteuerung KDS 110 DIBt

99,00 €
99,00 €
Myynti Loppuunmyyty
sisältäen alv plus Versandkosten
  • sorgt für sicheren Betrieb von Abluftanlagen, Dunstabzugssteuerungen und Badlüftersteuerungen
  • schützt vor Unterdruck, durch den u.a. gefährliches Kohlenmonoxid in die Raumluft gezogen werden könnte
  • TÜV-geprüft mit DIBt-Zulassung Z-85.2-14
  • Beleuchtung der Abzugshaube funktioniert auch bei geschlossenem Fenster
  • erweiterbar mit Zusatzschalter KMS 098K22  für zweites Fenster
  • geeignet z.B. für BORA Professional Home In, Miele PUR 98, Miele KMDA7774
  • Alennukset erikoistuneille yrityksille & jälleenmyyjät
  • Henkilökohtaista asiantuntija-apua (ei puhelinpalvelua!)
  • Lakisääteisen takuun jälkeinen korjauspalvelu

Tuotenumero: 300740

Lieferzeit 4-5 Werktage Katso täydelliset tiedot
Kabel-Abluftsteuerung KDS 110 DIBt

Kabel-Abluftsteuerung KDS 110 DIBt
  • Kuvaus
  • Tekniset tiedot
  • Lieferumfang
  • Lataukset
  • Kytkentäesimerkkejä
  • FAQ - Usein kysytyt kysymykset
  • Arvostelut

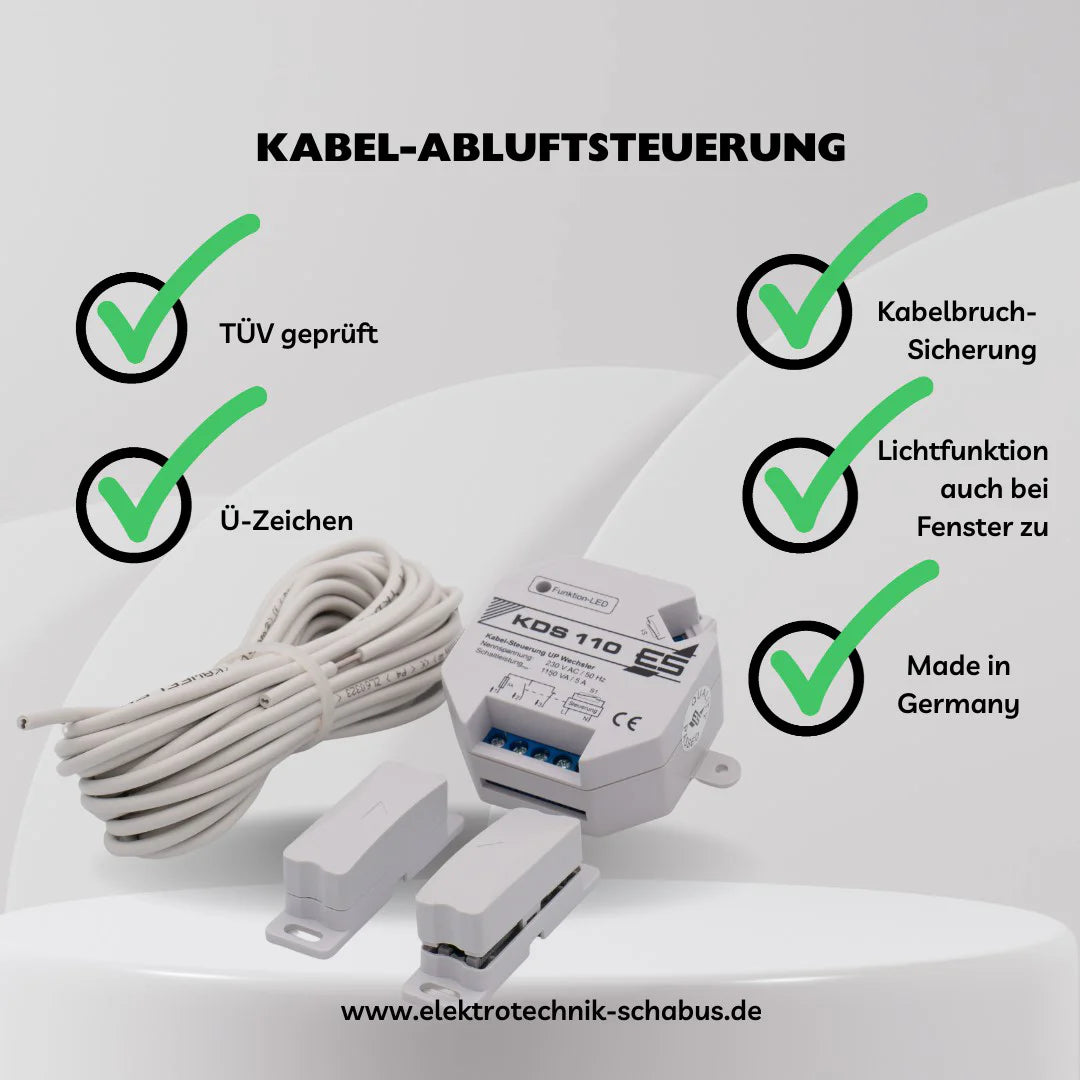

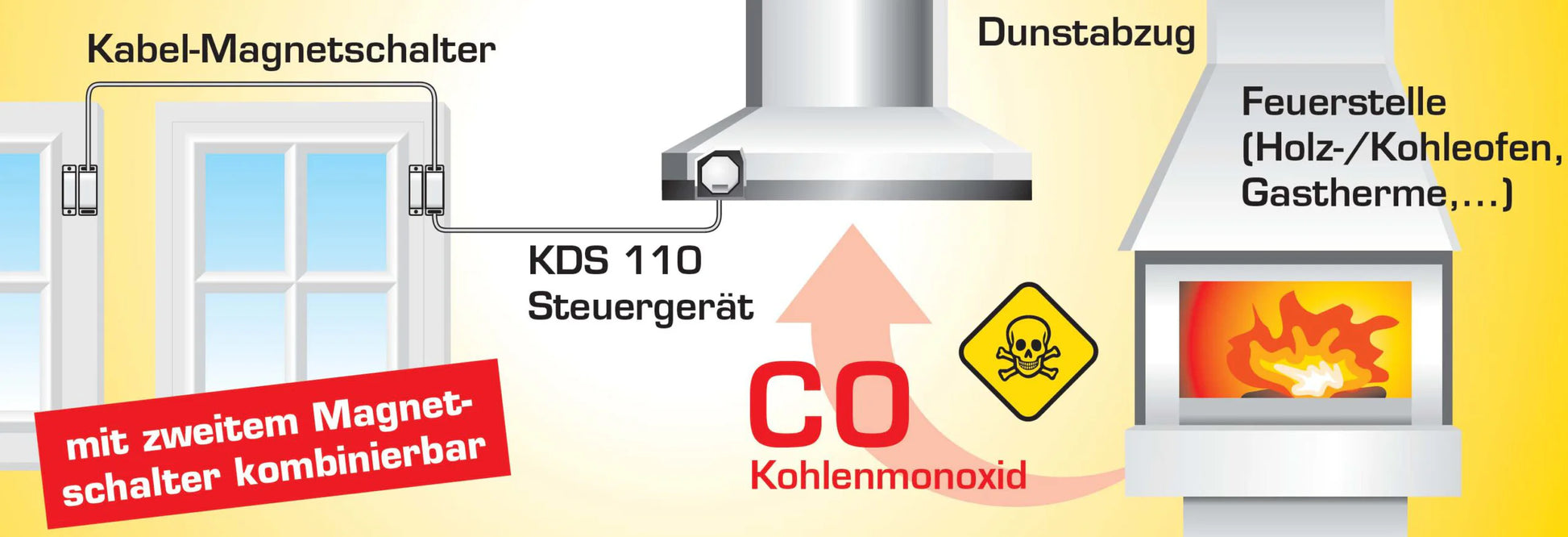

Die Kabel-Abluftsteuerunge KDS 110 DIBt sorgt für den sicheren Betrieb von Abluftanlagen, indem sie die Fensterstellung überwachen und die Information über eine Steuerleitung an den Empfänger übertragen. Der Magnetschalter erkennt zuverlässig, ob das Fenster geöffnet oder gekippt ist. Nur bei ausreichender Frischluftzufuhr wird der Betrieb des Abluftgeräts freigegeben. Dadurch wird verhindert, dass gefährlicher Unterdruck entsteht und Kohlenmonoxid aus Feuerstätten in den Wohnraum gelangen kann.

Die Kabel-Abluftsteuerungen unterbrechen bei geschlossenem Fenster nicht die komplette Stromversorgung der Abluftanlage. Stattdessen wird nur die Lüfterfunktion abgeschaltet. Beleuchtung, Uhrzeit oder Bedienfeld bleiben – sofern vom Gerätehersteller unterstützt – weiterhin verfügbar.. Ein Plus an Komfort und Sicherheit!

Betrieb mit zweitem Fenster (ODER-Verknüpfung):
Sie haben die Möglichkeit mit einem zusätzlichen Kabel-Magnetschalter  KMS 098K22 (Artikel 300743)   ein zweites Fenster zu verwenden. Es muss dann mindestens ein Fenster geöffnet sein, damit das Abluftsystem in Betrieb gehen kann.

KDS 110 kombiniert mit Abgastemperaturwächter ATW-519 : Sobald die Abgastemperatur im Abgasrohr 40 °C überschreitet, muss das Fenster geöffnet werden.



Welche Ausführung ist die richtige?

KDS 110 DIBt KDS 116
DIBt-zugelassen ohne DIBt
5 A 16 A
für zulassungspflichtige Anwendungen für höhere Schaltleistungen



Käyttöjännite 230V AC/50-60Hz
Vaihtosuorituskyky 1150 VA (700 W)/5 A (vaihdin)
Toiminnallinen alue -15°C/+40°C
Suojausluokka IP20
TÜV testattu TÜV testattu
DIBt-sertifikaatti DIBt Z-85.2-14
Mitat (LxLxS)

Magneettikytkin 55x15x18 mm, ohjausyksikkö 51x51x26 mm, magneetti 55x15x18 mm, välilevy 55x15x5 mm
Linja 6 metriä, Ø 3 mm
WEEE-Reg.-Nr. DE91394868

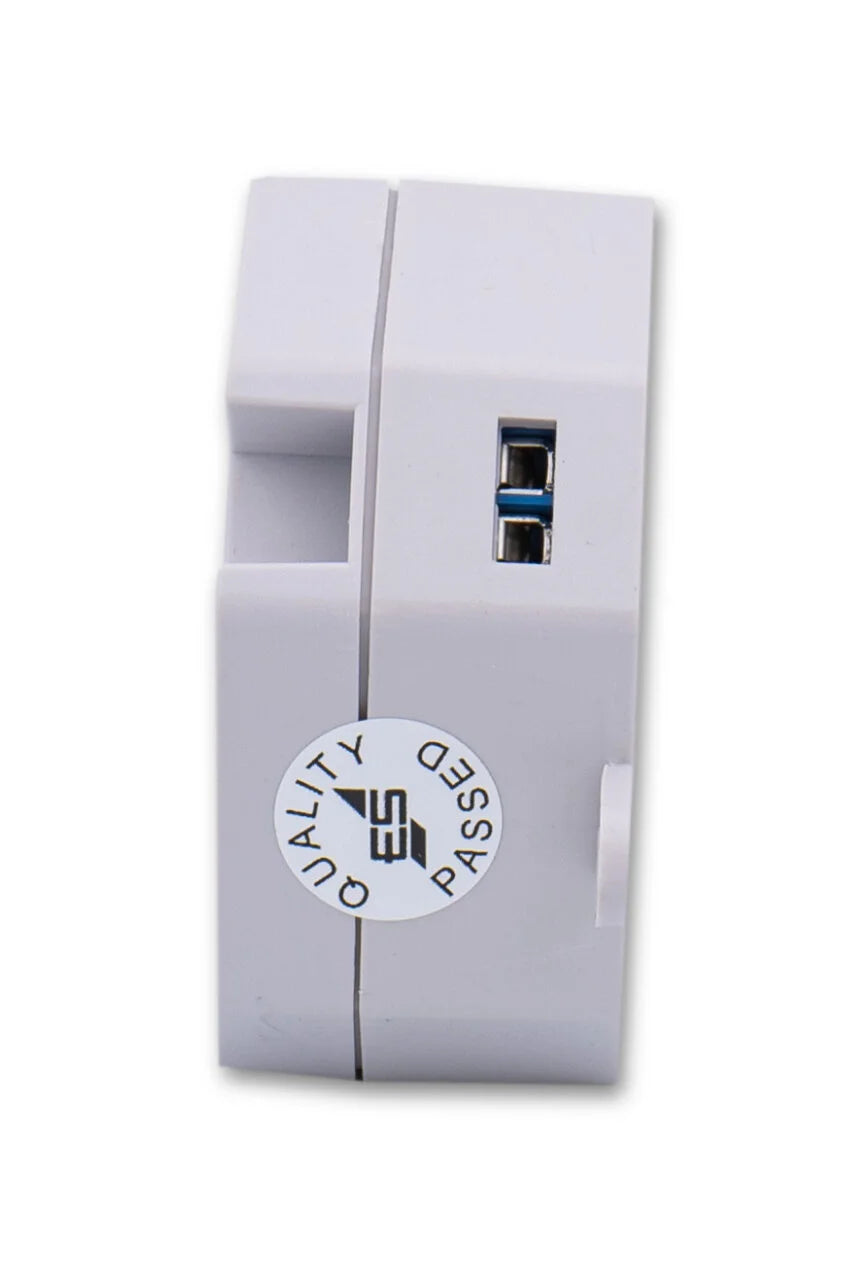

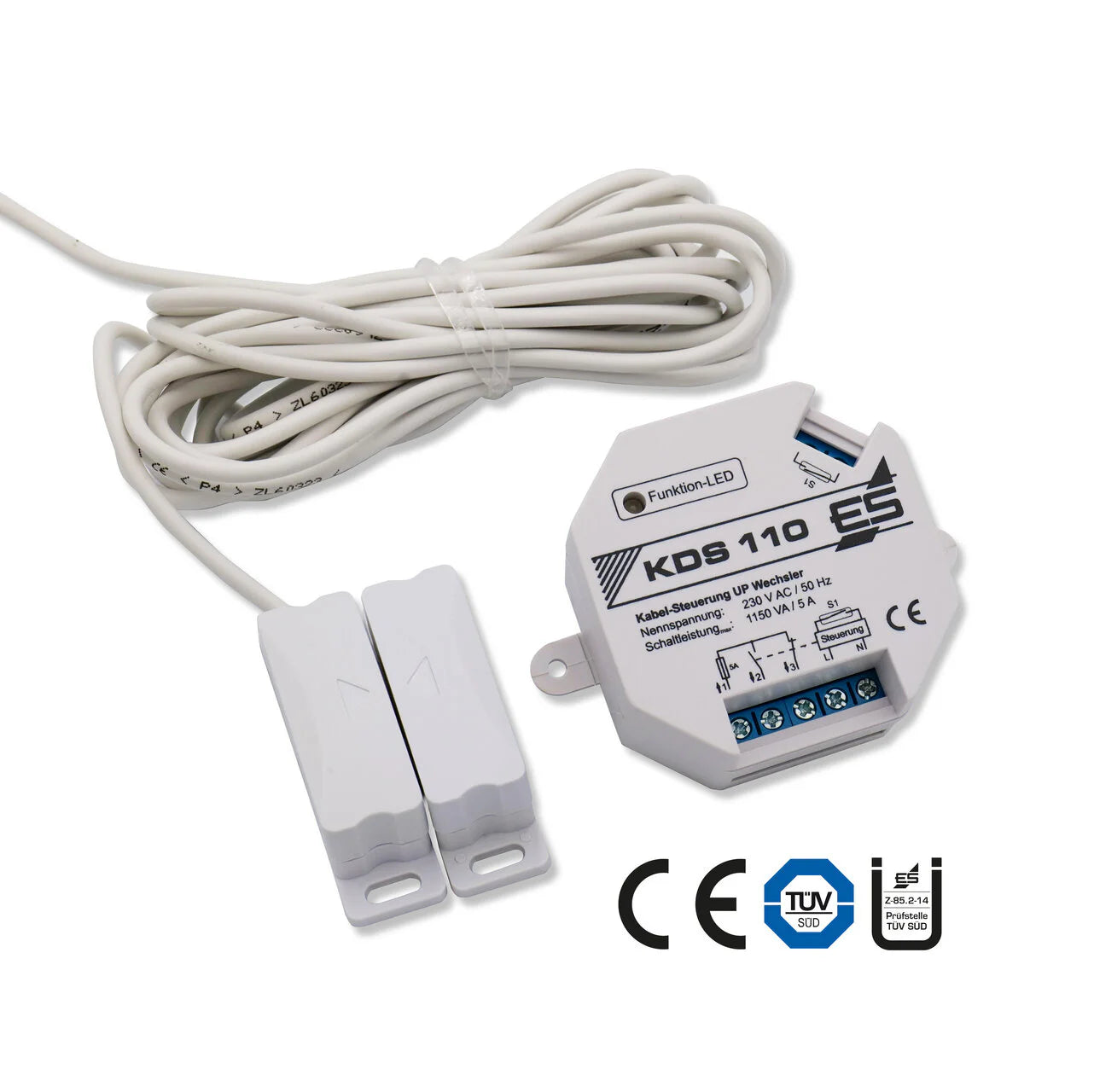

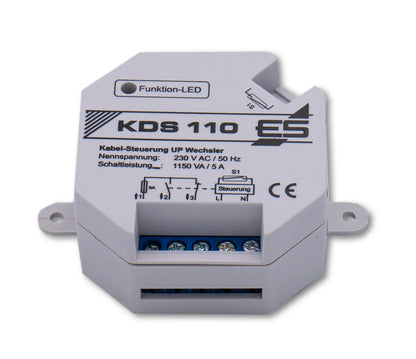

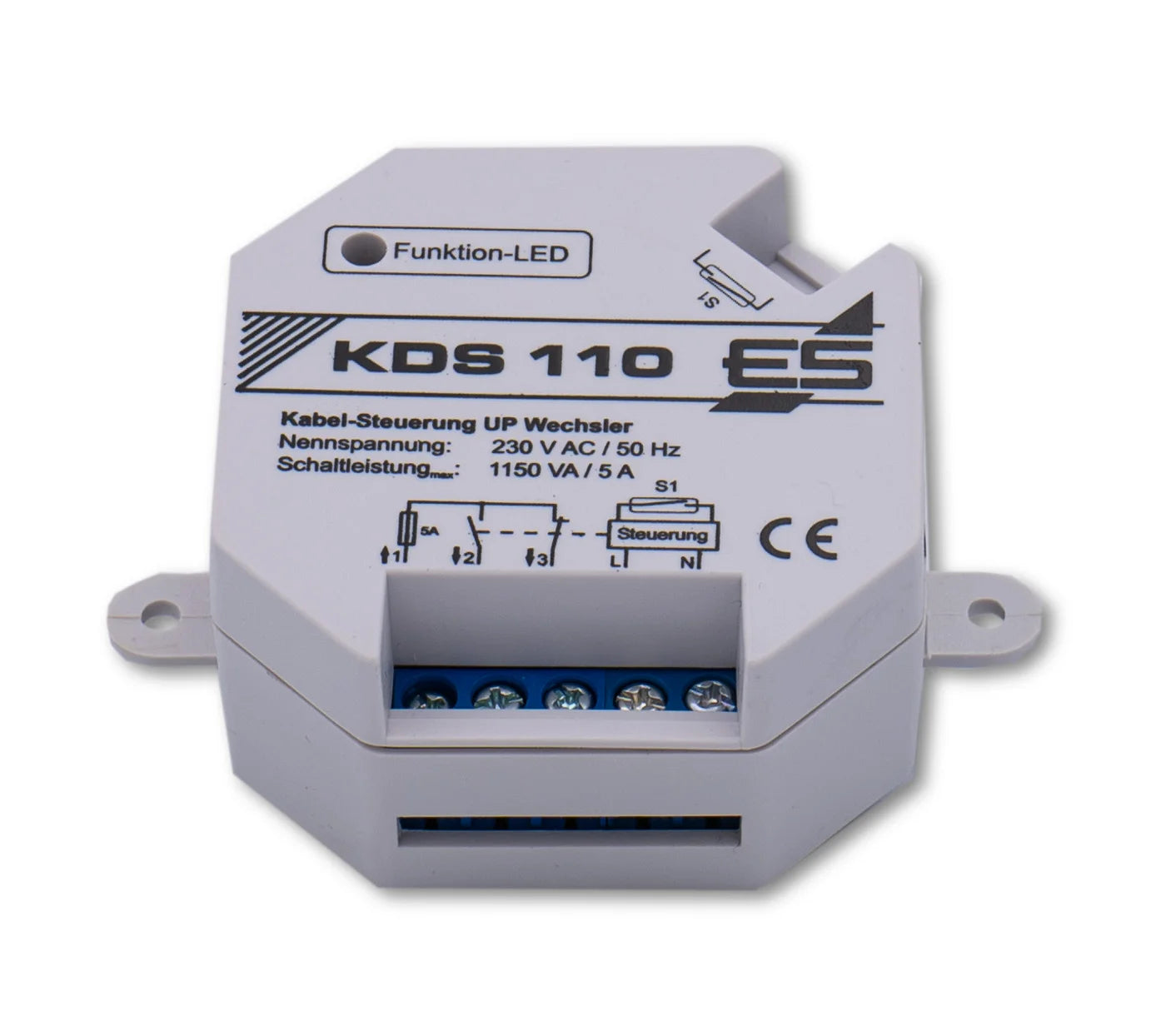

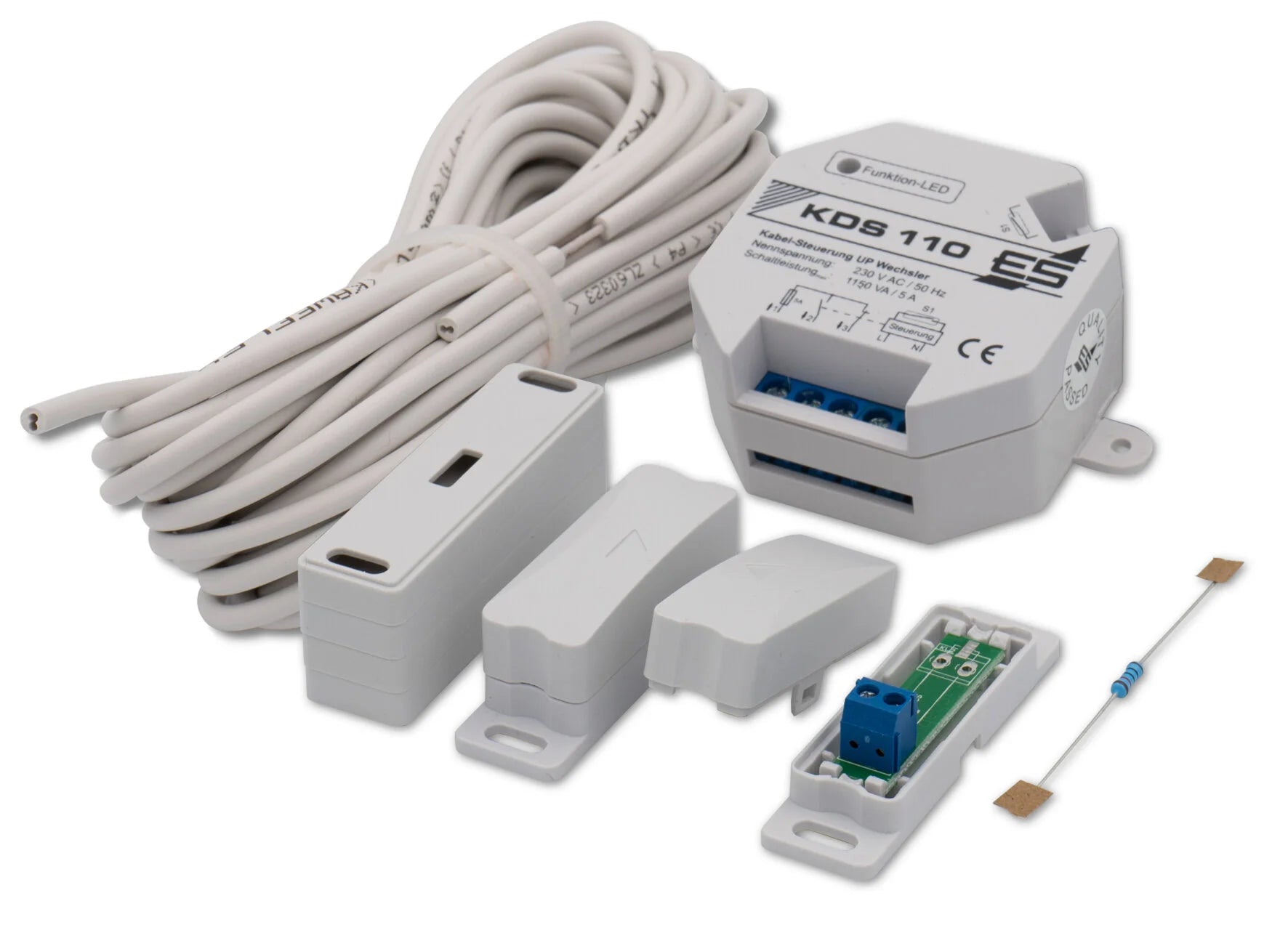

  • Steuergerät (Empfänger)
  • Kabel-Magnetschalter / Fensterkontakt (Sender)
  • Steuerkabel 6 m (flexibles Kabel LIYY (2 x 0,14 mm²), Durchmesser 3,0 mm
  • 4 Distanzplatten für Magnet/Schalter (für Höhenausgleich bei der Montage am Fenster oder Fensterrahmen)
  • Montagematerial
  • Bedienungsanweisung

Farbe telegrau, Gehäuse des Senders auch auf Anfrage in verschiedenen RAL-Farben gegen Aufpreis erhältlich!

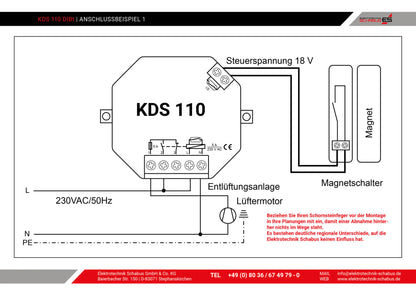

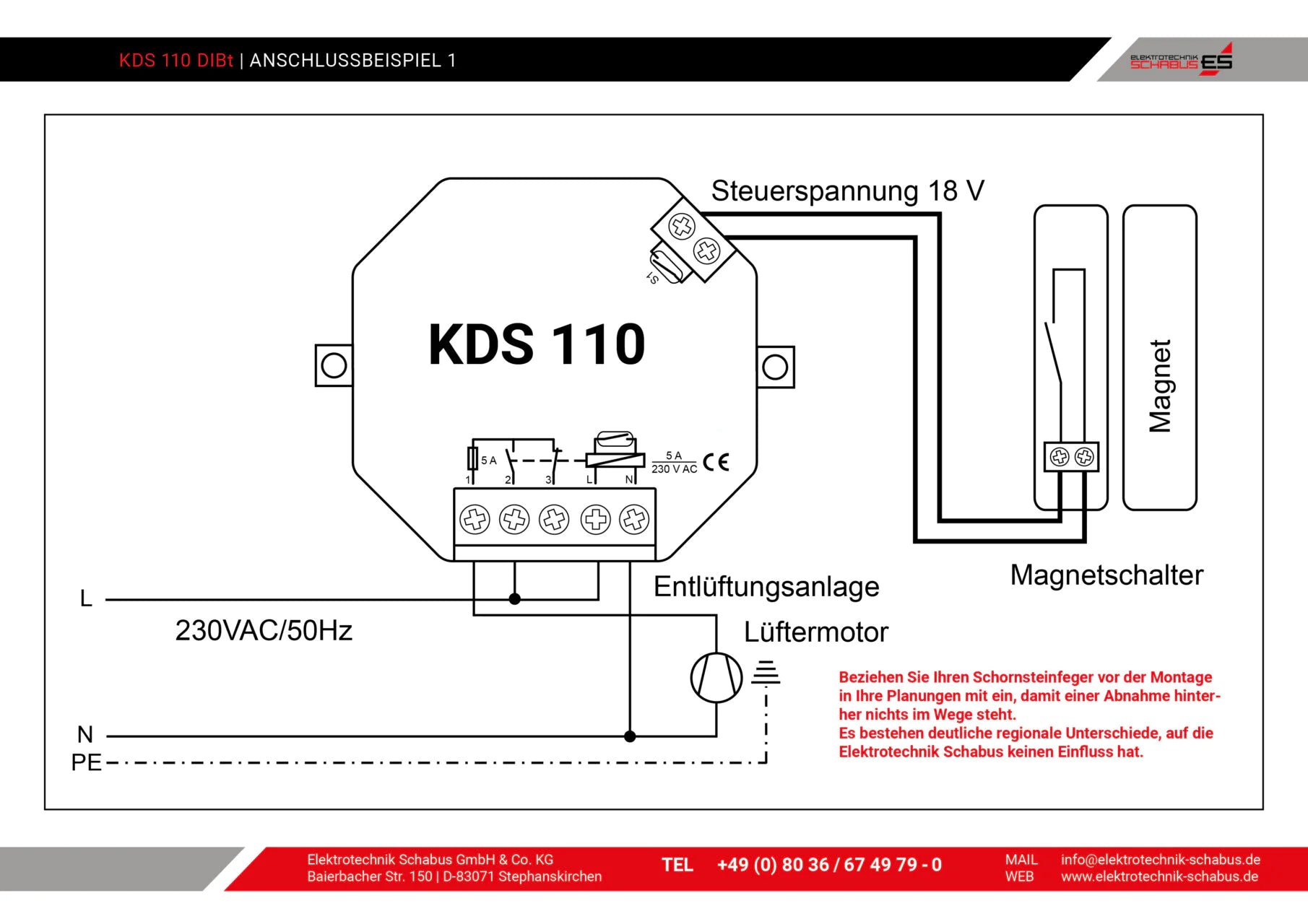

Anschlussbeispiel 1 KDS 110 | 116

Bei geschlossenem Fenster schaltet das Steuergerät die Steckdose der Dunstabzugshaube stromlos. Das Steuergerät kann Auf- oder Unterputz in einer Verteiler-, Schalter- oder Steckdose mit mind. 60 mm Ø eingebaut werden. Die seitlichen Befestigungslaschen am Steuergerät können bei Bedarf weggebrochen werden.

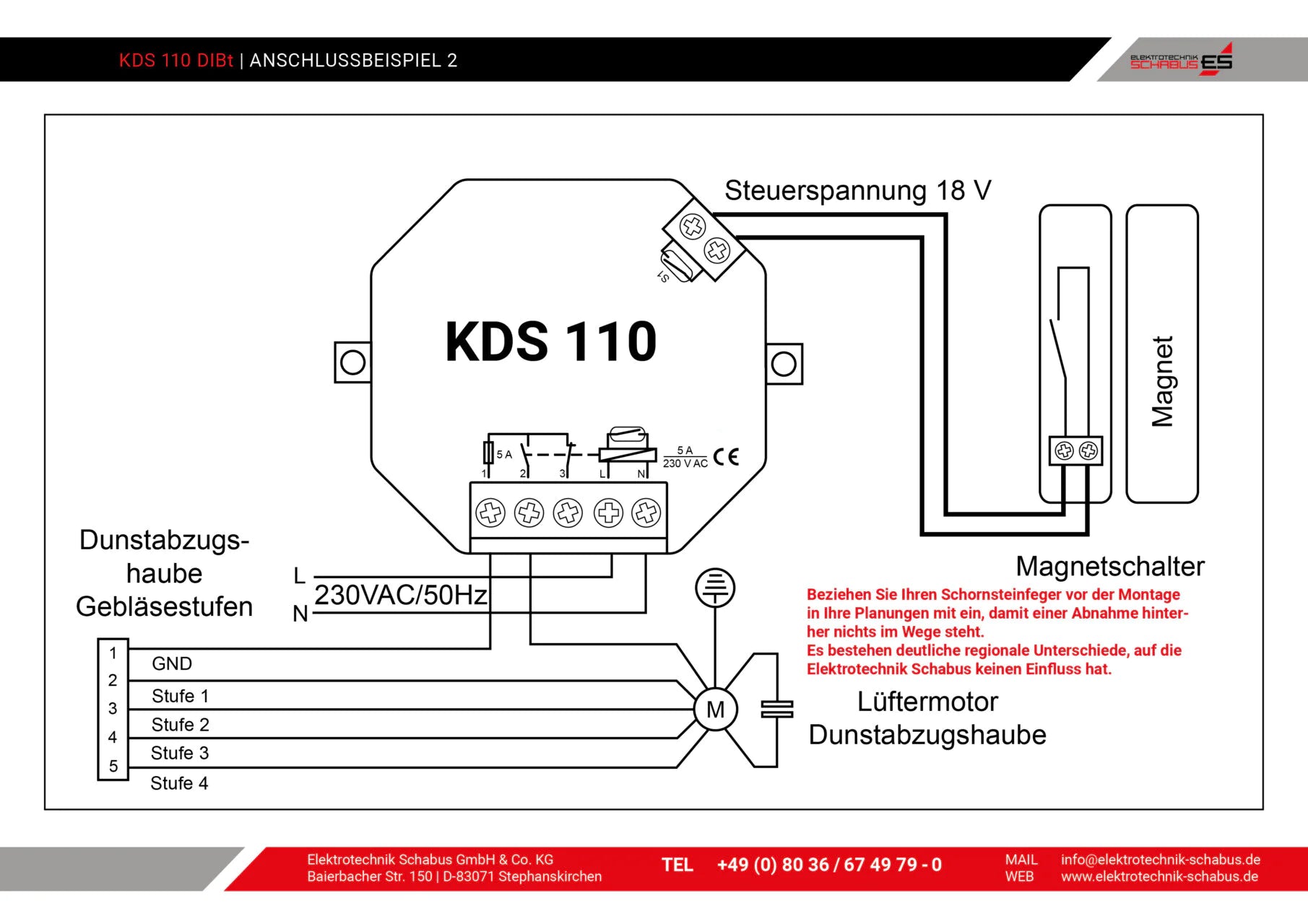

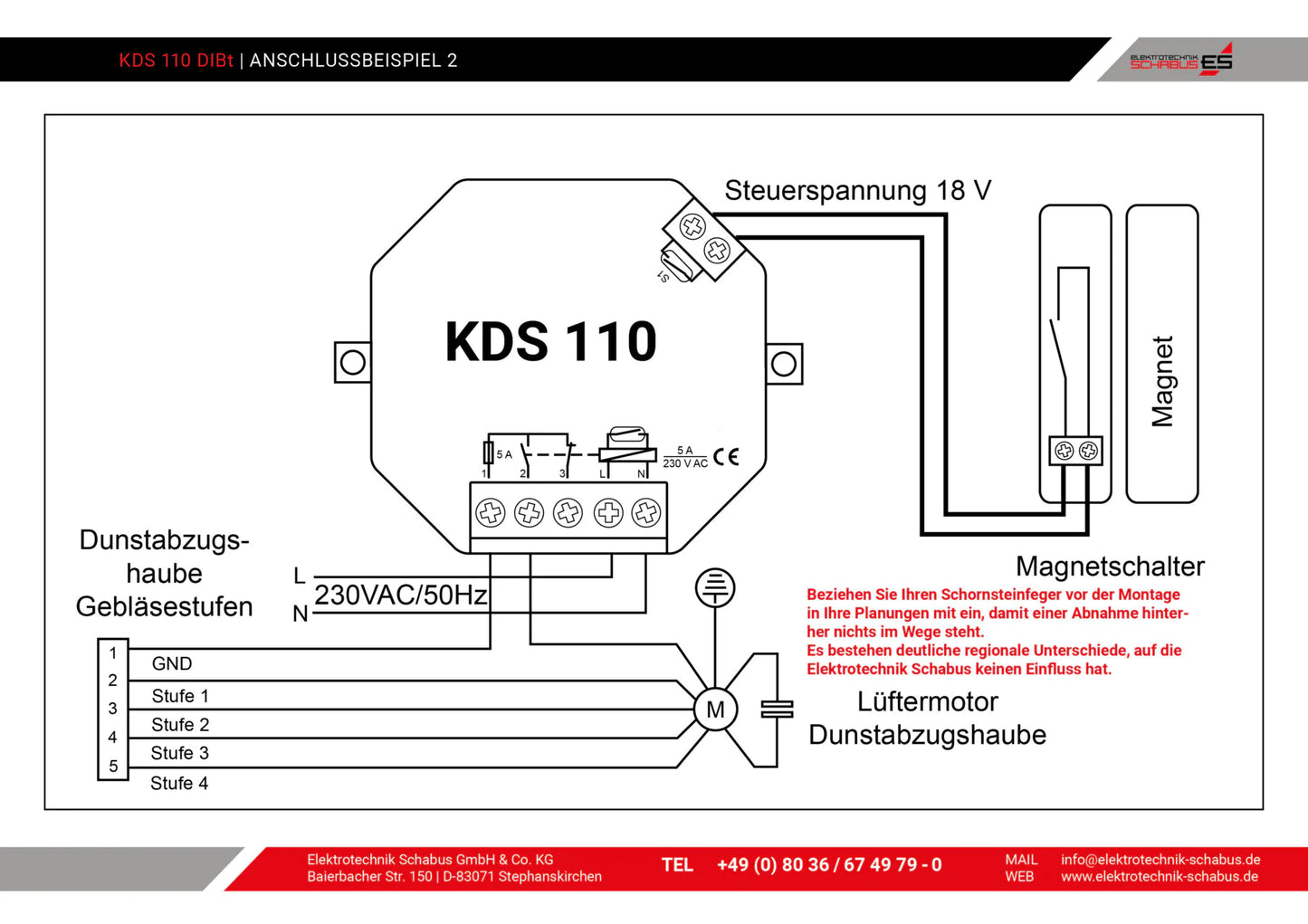

Anschlussbeispiel 2 KDS 110 | 116

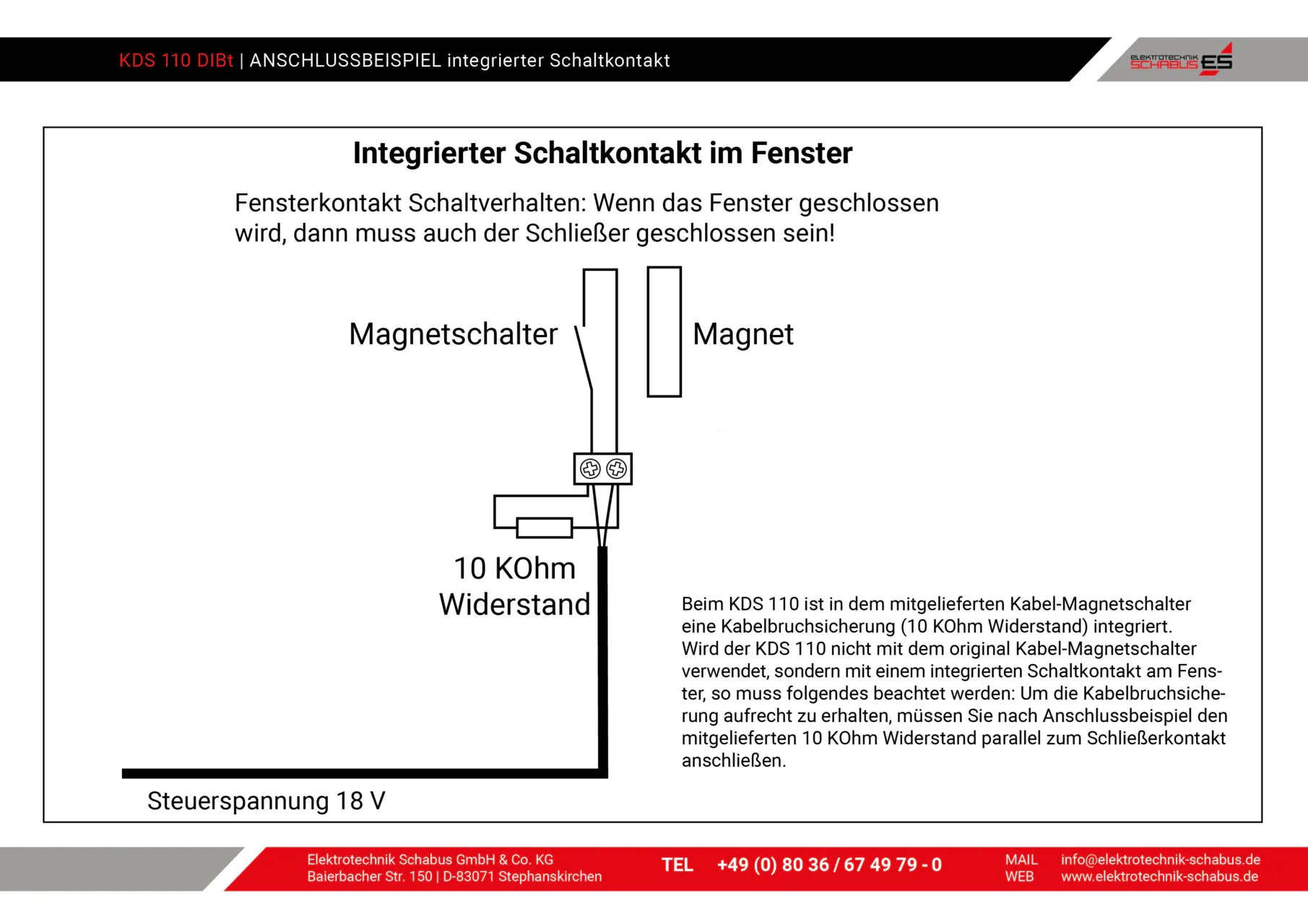

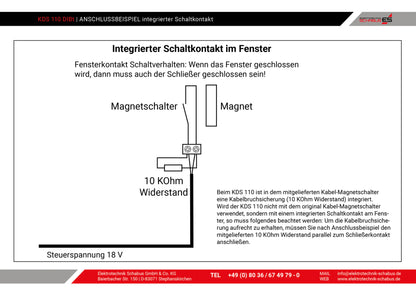

Beim KDS 110 ist in dem mitgelieferten Kabel-Magnetschalter eine Kabelbruchsicherung (10kΩ-Widerstand) integriert. Wird der KDS 110 nicht mit dem
original Kabel-Magnetschalter verwendet, sondern mit einem integrierten Schaltkontakt am Fenster, so muss folgendes beachtet werden: Um die
Kabelbruchsicherung aufrecht zu erhalten, müssen Sie nach Anschlussbeispiel
den mitgelieferten 10kΩ-Widerstand parallel zum Schließerkontakt anschließen.

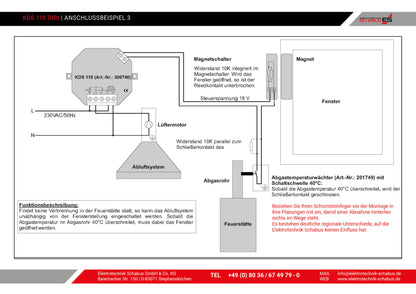

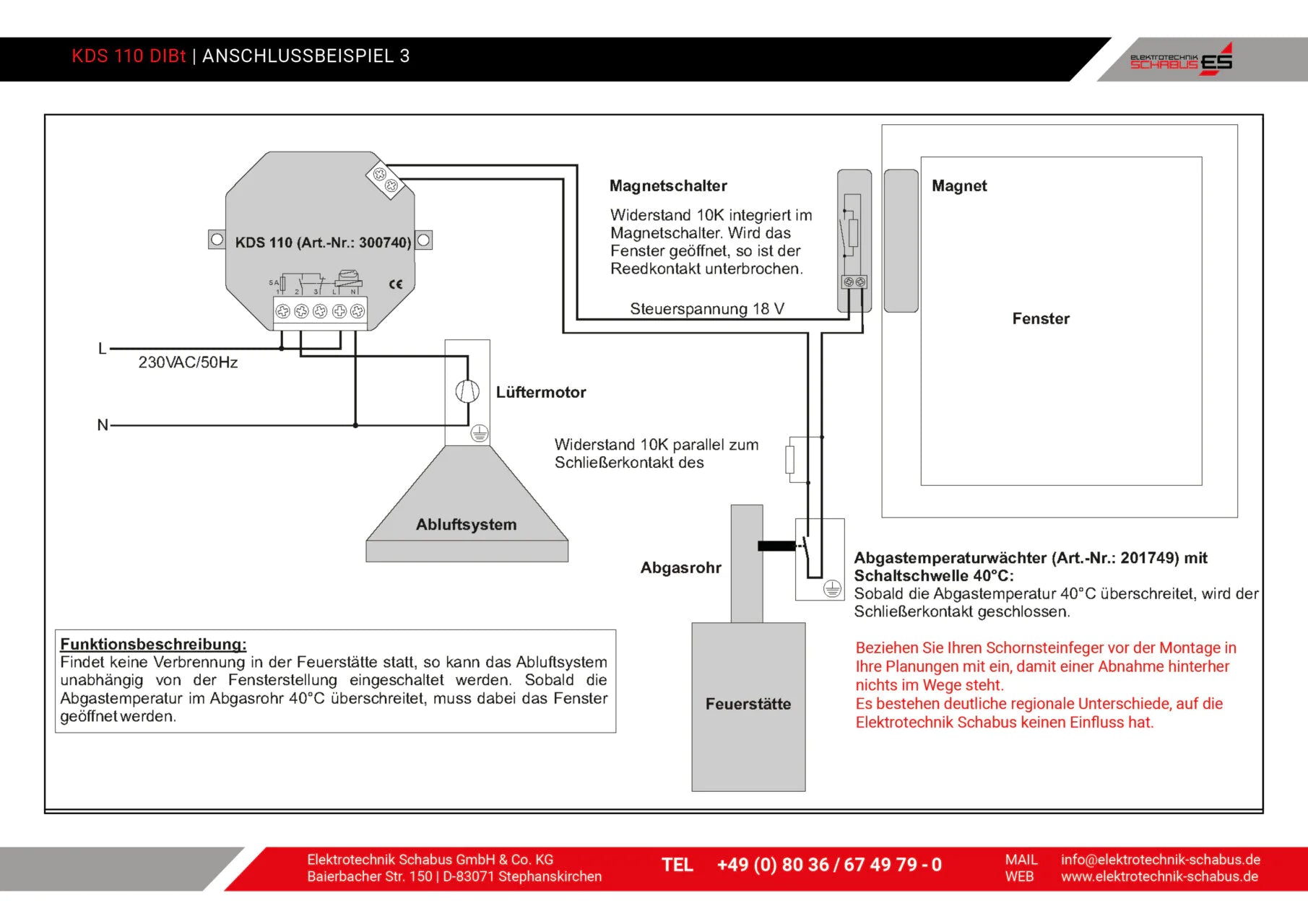

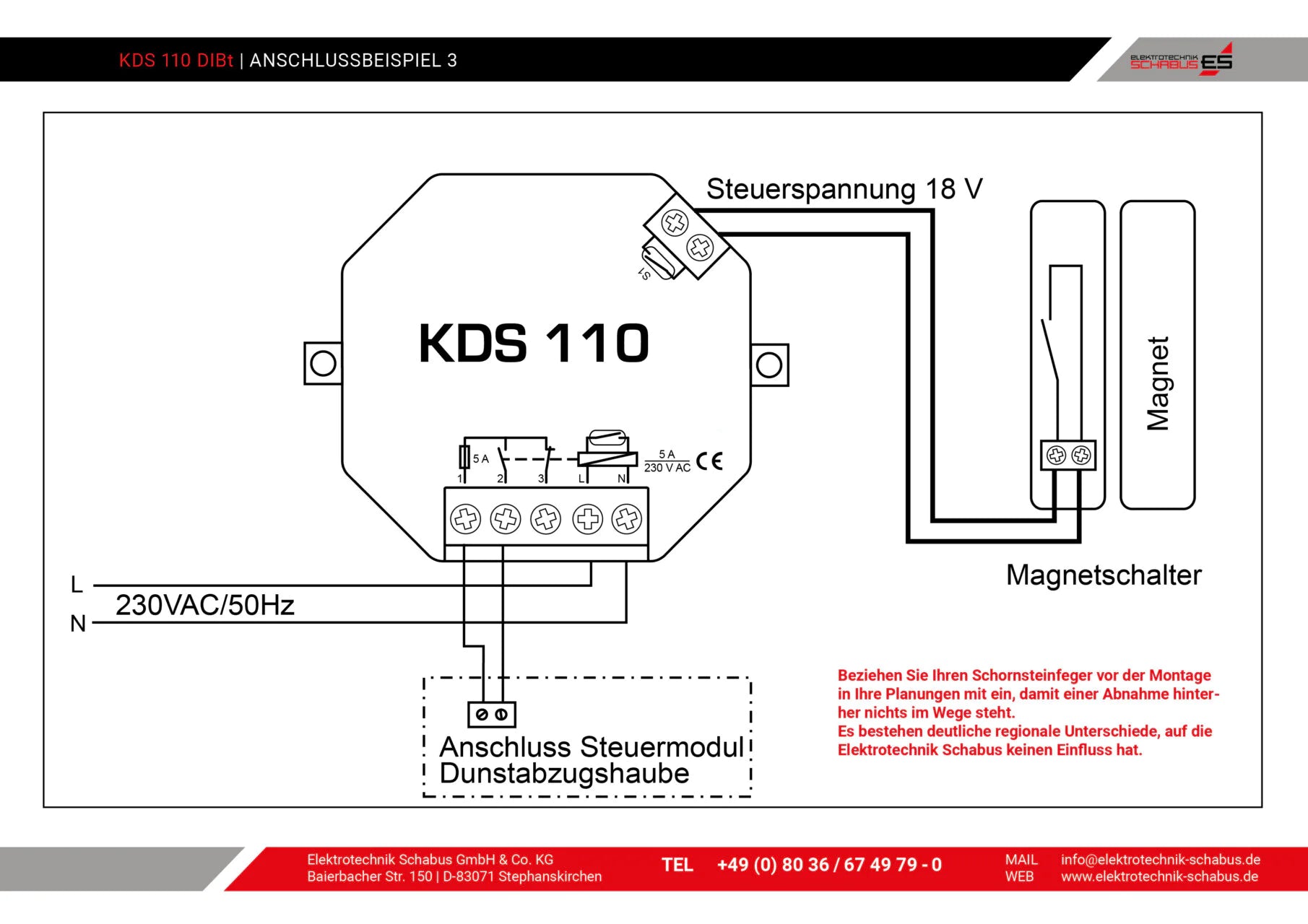

Anschlussbeispiel 3 KDS 110 | 116

Funktionsbeschreibung:
Findet keine Verbrennung in der Feuerstätte statt, so kann das Abluftsystem
unabhängig von der Fensterstellung eingeschaltet werden. Sobald die
Abgastemperatur im Abgasrohr 40°C überschreitet, muss dabei das Fenster
geöffnet werden.

Abgastemperaturwächter 40° (Artikel 201753) mit vormontiertem 10kΩ-Widerstand: sobald die Abgastemperatur 40° überschreitet, wird der Schließerkontakt geschlossen.

Beziehen Sie Ihren Schornsteinfeger vor der Montage
in Ihre Planungen mit ein, damit einer Abnahme hinterher
nichts im Wege steht.
Es bestehen deutliche regionale Unterschiede, auf die
Elektrotechnik Schabus keinen Einfluss hat.

Kytkentäesimerkki 1Kun ikkuna suljetaan, vastaanotin kytkee virran pois liesituulettimen tai ilmanvaihtojärjestelmän puhallinmoottorista. Vastaanotin voidaan asentaa pinta- tai uppoasennettavaksi jakajaan, kytkimeen tai pistorasiaan, jonka halkaisija on vähintään 60 mm. Vastaanottimen sivukiinnityskielekkeet voidaan irrottaa tarvittaessa. Asennusta itse liesituulettimeen tulee välttää hyvän radioyhteyden varmistamiseksi.

Kytkentäesimerkki 2Vanhemmissa liesituulettimissa, joissa on mekaaninen puhallinnopeuskytkin, vastaanotin on kytketty tuulettimen moottorin syöttöjohtoon siten, että liesituulettimen valaistus toimii ikkunan asennosta riippumatta.

Kytkentäesimerkki 3Jotkut liesituulettimien valmistajat tarjoavat ulkoisia liitäntämoduuleja puhaltimen moottorin erillistä ohjausta varten, z.BBORA Professional Home In, Miele KMDA7774 ja paljon muuta. Tämä voidaan toteuttaa FDS 100 -vastaanottimen potentiaalivapaalla relekoskettimella. FDS 100:n liittäminen ohjauskoskettimeen tekee siitä myös BLDC-yhteensopivan.

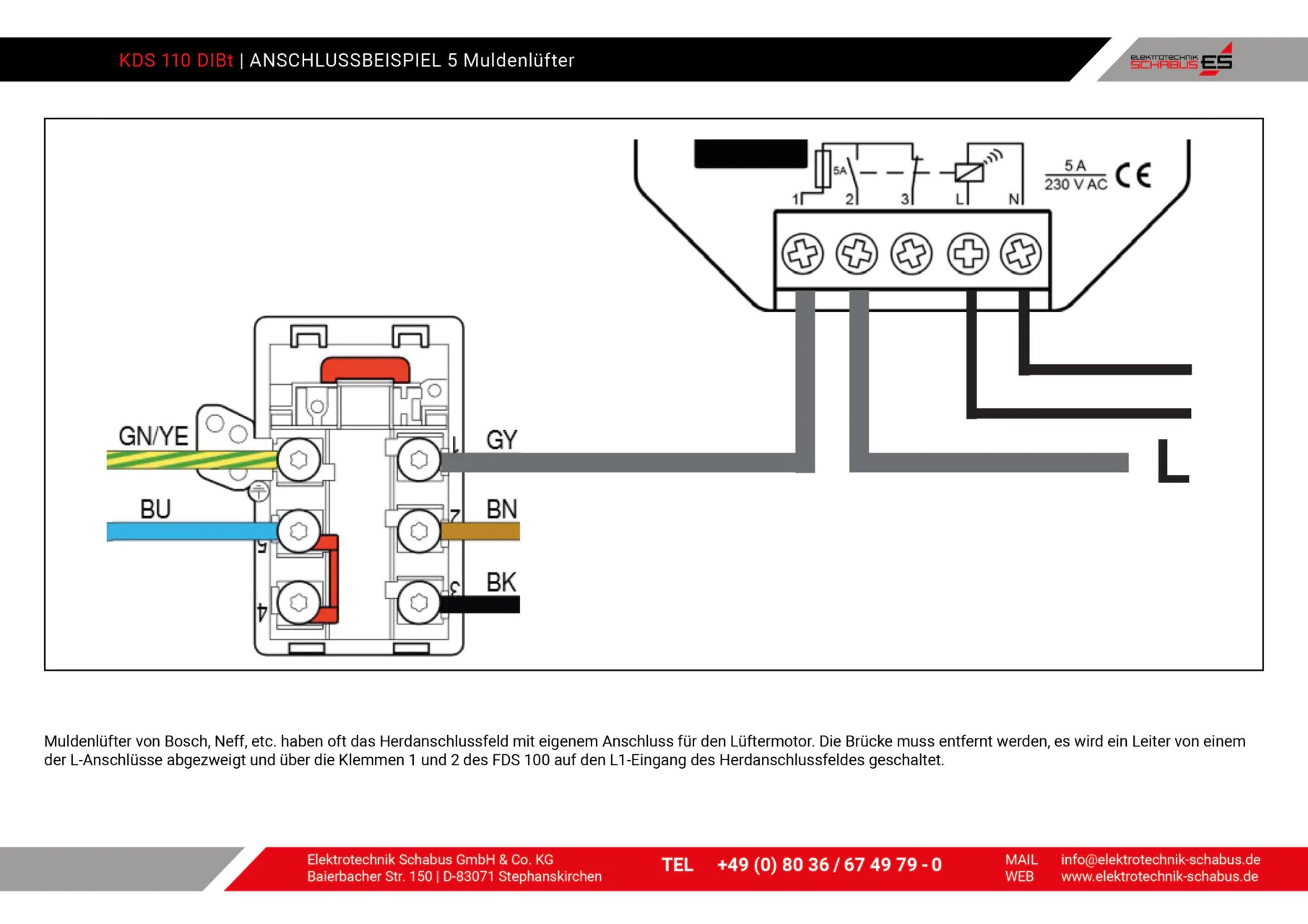

Kytkentäesimerkki 4Boschin, Neffin jne. alaspuhalluspuhaltimissa on usein kiukaan liitäntäpaneeli, jossa on oma liitäntä puhallinmoottorille. Silta on irrotettava, johdin haarautuu yhdestä L-liitännästä ja liitetään uunin liitäntäpaneelin L1-tuloon FDS 100:n liittimien 1 ja 2 kautta.

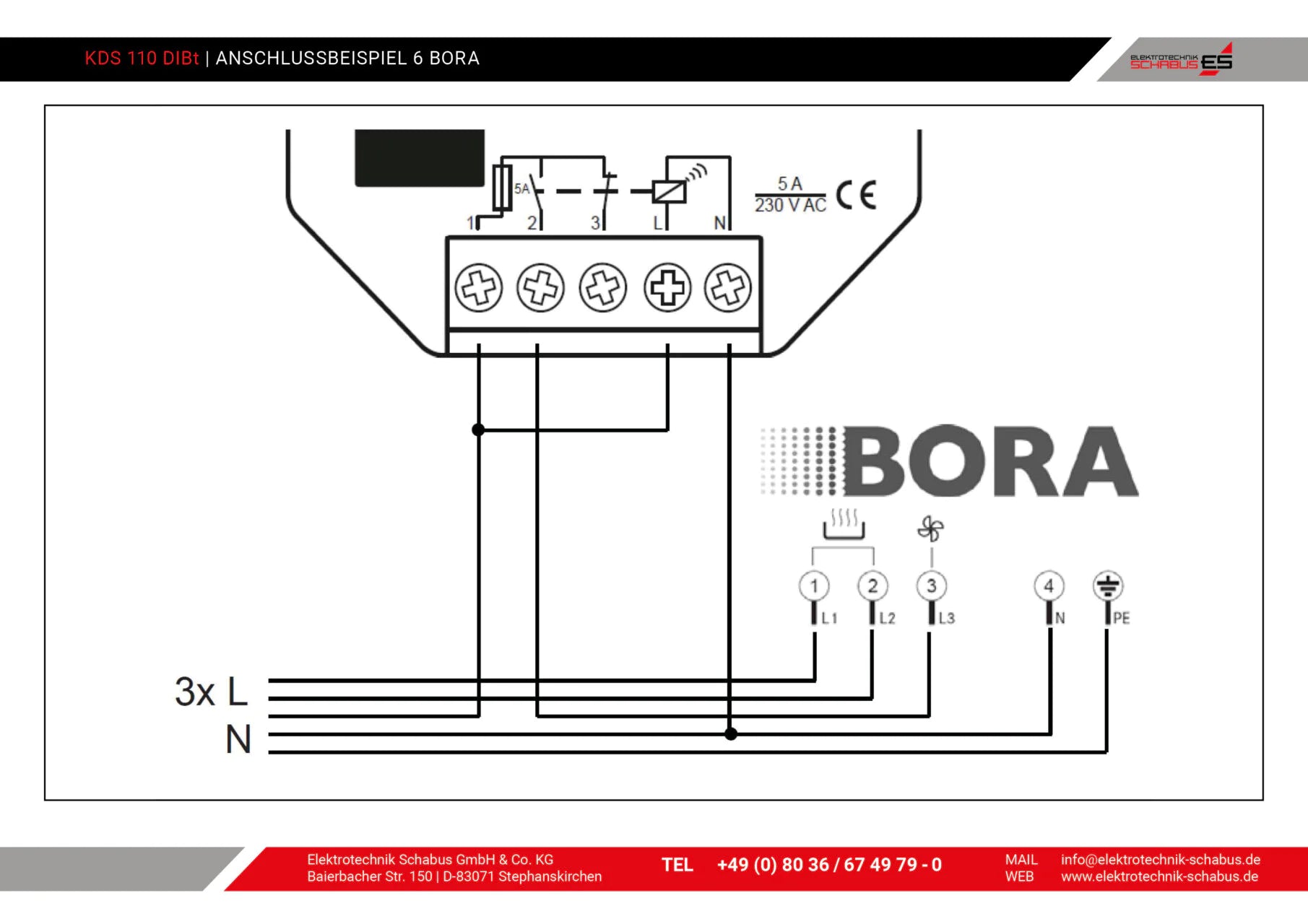

Kytkentäesimerkki BORA Basic BIA | BHA | …

Anschlussdiagramm einer kontrollierten Entlüftungsanlage mit zwei Funk-Empfängern KDS 110 und einem Magnetkontaktschalter. Die beiden KDS-110-Empfänger werden mit einer Steuerspannung von 18 V betrieben und überwachen den Zustand eines Fenster- oder Türkontakts. Bei geschlossenem Magnetkontakt wird die Entlüftungsanlage bzw. der Lüftermotor über die 230-V-Netzversorgung freigegeben. Die Zeichnung zeigt die Verdrahtung der Klemmen, die Spannungsversorgung sowie die Anbindung des Magnetkontakts an die Funkempfänger.

🔧 Teknologia & Toiminto

Kuinka tarkalleen KDS 110 -poistoilman ohjaus toimii? KDS 110 -kaapelipoistoilmansäädin varmistaa, että poistoilmajärjestelmäsi (e.g., liesituuletin) voidaan kytkeä päälle vain, kun ikkuna on auki. Langallinen magneettinen ikkunakytkin tunnistaa ikkunan asennon ja lähettää signaalin vastaanottimeen, joka aktivoi poistoilmajärjestelmän.

Mitä tapahtuu, jos ikkuna suljetaan konepellin ollessa käynnissä? Tässä tapauksessa vastaanotin katkaisee virransyötön pakojärjestelmään. Liesituuletin sammuu tai ei voi enää toimia – tämä suojaa alipaineelta ja vaaralliselta pakokaasun takaisinvirtaukselta.

Voiko järjestelmää käyttää myös useiden ikkunoiden kanssa? Kyllä. TAI-liitäntää varten (vähintään toinen kahdesta ikkunasta on auki), ylimääräinen magneettinen ikkunakytkin, cable magnetic switch KMS 098K22 (tuote 300743), voidaan asentaa.

🛠️ asennus & Yhteensopivuus

Onko KDS 110 -kaapelin pakokaasusäädin yhteensopiva kaikkien liesituulettimien kanssa? Yleensä kyllä ​​– se voidaan integroida mihin tahansa 230 V:n syöttöjohtoon liesituulettimeen tai pakojärjestelmään. Jos yksikössä on erikoisliitännät, ota yhteyttä pätevään sähköasentajaan, joka asentaa pakokaasun ohjaimen. Koneisiin, joiden kytkentäteho on yli 5 ampeeria, sähköasentajan on asennettava kontaktori.

Miten lähetin kiinnitetään ikkunaan? Lähetin ja magneetti kiinnitetään suoraan ikkunan karmiin ja puitteisiin mukana tulevilla ruuveilla. Käytä mukana tulevia välilevyjä säätääksesi ikkunan karmin ja puitteen välistä korkeutta. Varmista, että lähettimen ja magneetin välinen etäisyys on enintään 5 mm; ihannetapauksessa 1-2 mm.

Voinko asentaa järjestelmän itse vai tarvitsenko sähköasentajan? Voit asentaa lähettimen itse. Sinun tulee palkata pätevä sähköasentaja asentamaan vastaanotin virtalähteeseen.

Onko KDS 110 -kaapelin poistoilmasäädin yhteensopiva tuuletettujen kuivaimien tai takkauunien kanssa? Kyllä, tässä tapauksessa voit yhdistää KDS 110 | 116 :n kanssa ATW-519 flue gas temperature monitor : Heti kun savukaasujen lämpötila savuputkessa ylittää 40°C, ikkuna on avattava. Keskustele nuohoojaa suunnitellessasi ennen asennusta varmistaaksesi asianmukaisen tarkastuksen jälkeenpäin. On olemassa merkittäviä alueellisia eroja, joihin Elektrotechnik-Schabusilla ei ole vaikutusta.

Mitä eroa on sisäänrakennetulla ja plug-in-vastaanottimella? sisäänrakennettu vastaanotin (KDS 110 | KDS 116) on kiinteästi integroitu liesituulettimen virtajohtoon. plug-in-vastaanotin (KDS 210) on yksinkertaisesti kytketty pistorasiaan ja konepellin väliin – johtoja ei tarvita.

➕ Laajennukset & Variantit

Voinko ohjata toista vastaanotinta?

ei

Kuinka voin valvoa kahta ikkunaa? (TAI toiminta)

Sinulla on mahdollisuus käyttää toista ikkunaa, jossa on ylimääräinen cable magnetic switch KMS 098K22 (tuote 300743). Tässä tapauksessa vähintään yhden ikkunan on oltava auki, jotta poistoilmajärjestelmä toimii.

Miten laajennus the KMS 098K22 cable magnetic switch (tuote 300743) toimiiko? Ylimääräinen magneettinen ikkunakytkin on asennettu ikkunaan kuten ensimmäinen. Molemmat kytkimet toimivat rinnakkain.

Voiko ohjauskaapelia jatkaa?

Kyllä, enintään 25 metriin asti. Control cable: LIYY (2 x 0.14 mm²), diameter 3.0 mm

Voinko käyttää ikkunanvalmistajan asentamaa kontaktia kehyksiini KDS:lle? Voit tehdä tämän, jos se on normaalisti avoin kontakti. Normaalisti avoin kosketin sulkeutuu, kun ikkuna suljetaan. Liitä mukana toimitettu 10kΩ kaapelin katkaisuvastus rinnan KDS-kaapelin ja kontaktikaapelin väliseen liitäntäkohtaan. (Katso myös kytkentäesimerkkejä.)

🧾 Oikeudellinen & Turvallisuus

Miksi poistoilman ohjaus on pakollinen liesituulettimille? Kun poistoilmajärjestelmiä käytetään huoneissa, joissa on takka, voi kehittyä alipaine, joka voi aiheuttaa myrkyllisiä pakokaasuja (e.g..., hiilimonoksidi) takaisinvirtaukseen. Poistoilman säätö estää tämän ja on pakollinen näissä tapauksissa. Katso takkamääräys. (Section 4, Paragraph 2 of the Fireplace Ordinance).

Täyttääkö KDS 110 -kaapelin poistoilman ohjausjärjestelmä takan yhteydessä käytettävien poistoilmajärjestelmien määräykset?

Kyllä, KDS 110 -kaapelin pakokaasun ohjaus on myös TÜV-testattu ja DIBt (Saksan rakennustekniikan instituutti) sertifioitu. Hyväksyntätodistus löytyy tämän verkkosivuston latausosiosta.

🛒 Ostaa & palvelu

Mitä komponentteja KDS 110 -kaapelin pakokaasun ohjaus sisältää? Kaapelimagneettinen kytkin/ikkunakosketin (lähetin), ohjausyksikkö (vastaanotin), 6 metrin ohjauskaapeli, asennustarvikkeet ja yksityiskohtaiset käyttöohjeet.

Onko saatavilla varaosia (?)e.g..., vaihtolähettimet, paristot, releet)? Kyllä, cable magnetic switch KMS 098K22 (tuote 300743)

Kuinka pitkä takuu on? Saat tuotteelle 2 vuoden takuun lakisääteisten vaatimusten mukaisesti.

Kuka voi auttaa minua teknisissä kysymyksissä tai takuuvaatimuksissa? Tekninen tukimme on saatavilla puhelimitse tai sähköpostitse. Yhteystiedot löydät nettisivuiltamme.

Asiakasarvostelut

Perustuu 2 arvosteluun
100%
(2)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
A
Anonyymi

Hyvä materiaalin laatu. Alustava toimivuustesti OK.

A
Anonyymi

Tämänpäiväisen asennuksen jälkeen toimii moitteettomasti.
