Art.-Nr. 200324
EAN 4044764004528
  • Bodensensor_200324_Hauptbild
  • Bodensensor_200324_Hauptbild
  • Aktiver Wassersensor SHT 8824 Schaltprinzip "gesteuerte Konstantstromsenke"
  • Aktiver Wassersensor SHT 8824 Schaltprinzip "gesteuerte Konstantstromsenke"
  • Aktiver Wassersensor SHT 8824 Schaltprinzip "gesteuerte Konstantstromsenke"
  • Aktiver Wassersensor SHT 8824 Schaltprinzip "gesteuerte Konstantstromsenke"

Aktiver Wassersensor SHT 8824 Schaltprinzip "gesteuerte Konstantstromsenke"

Aktiver Wassersensor SHT 8824 Schaltprinzip "gesteuerte Konstantstromsenke"

75,00 €
75,00 €
Myynti Loppuunmyyty
sisältäen alv plus Versandkosten
  • aktiver Wassersensor für Digitaleingänge an SPS und anderen Steuerungen
  • Schaltprinzip gesteuerte Konstantstromsenke nach Industriestandart "Stromschleife 4-20 mA"
  • zwei V4A-Edelstahl-Kontakte, kompakte Ausführung, zäh-elastisch, schlagfest, bedingt trittsicher
  • korrosionsstabile Vergießung für höchste Sicherheit und Langlebigkeit
  • zur Bodenmontage anschraubbar, Aluminium-verstärktes Bohrloch
  • 4 m LIYY-Steuerleitung 2 x 0,14 mm² - verlängerbar max. 20 Meter
  • nicht geeignet für den Anschluss an Schabus Wassermeldern
  • Alennukset erikoistuneille yrityksille & jälleenmyyjät
  • Henkilökohtaista asiantuntija-apua (ei puhelinpalvelua!)
  • Lakisääteisen takuun jälkeinen korjauspalvelu

Tuotenumero: 200324

Lieferzeit 4-5 Werktage Katso täydelliset tiedot
Bodensensor_200324_Hauptbild

Aktiver Wassersensor SHT 8824 Schaltprinzip "gesteuerte Konstantstromsenke"

75,00 €
  • Kuvaus
  • Tekniset tiedot
  • Lataukset
  • FAQ - Usein kysytyt kysymykset
  • Arvostelut

📦 Lieferumfang

  • SHT 8824 aktiver Wassersensor

  • Montagematerial (1 Schraube, 1 Dübel)

  • Betriebsanleitung

💧 Aktiver Wassersensor mit 4–20 mA Stromauswertung

Der SHT 8824 ist ein aktiver Wassersensor mit integrierter gesteuerter Konstantstromsenke zur sicheren Auswertung über 2-Leiter-Stromschnittstellen.

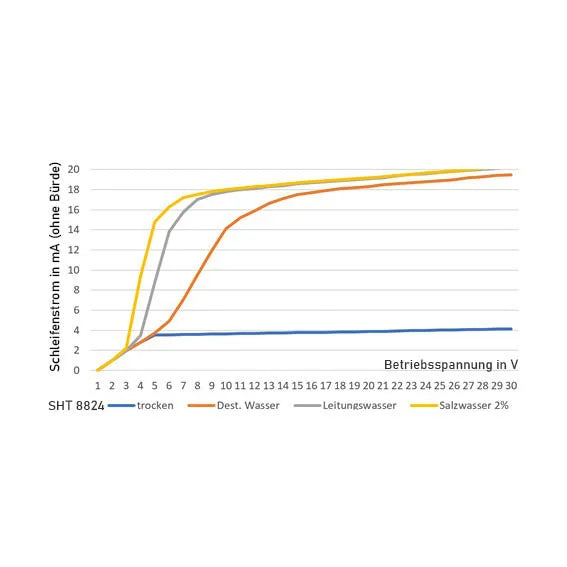

⚙️ Schaltprinzip: Stromänderung (4–20 mA)

  • Trocken: ca. 4 mA

  • Nass: ca. 20 mA

➡️ Die deutliche Stromänderung ermöglicht eine klare und störsichere Unterscheidung zwischen „trocken“ und „nass“.
Ideal für SPS, GLT und industrielle Steuerungen mit Stromauswertung.

🧪 Hohe Empfindlichkeit

Der Sensor erkennt selbst:

  • destilliertes Wasser nach VDE 0510-5

  • Flüssigkeiten mit geringer Leitfähigkeit

Nur vollständig ionenfreies Reinstwasser kann physikalisch nicht sicher detektiert werden.

🏗️ Einsatzbereich

Geeignet für:

  • Hausautomation mit analogem Stromeingang

  • SPS-Systeme mit 4–20 mA Eingang

  • Gebäudeleittechnik

⚠️ Nur für regelmäßig trockene Umgebungen.
Bei dauerhafter Feuchtigkeit kann durch Elektrolyse Kontaktkorrosion entstehen.

🛠️ Material & Qualität

  • Zwei V4A-Edelstahlkontakte

  • Handvergossen in Wepuran®

  • LIYY-Leitung (kurzzeitig wasserfest, flammwidrig, selbstverlöschend, öl- & fettbeständig)

  • Befestigungsbohrung zur Bodenmontage

🚫 Nicht kompatibel mit

Schabus Wassermeldern (z. B. SHT 5000 Serie)



WEEE-NR.: DE91394868

Käyttöjännite 10…30 VDC, tyyppi 24 VDC, SELV/PELV
Toiminnallinen alue -15°C/+50°C
Suojausluokka IP 68, suoja vesisuihkulta 30 minuuttia, kaapeli hetken vedenpitävä
Mitat (LxLxS)

34x12x10mm
Kuormankestävyys/kuormitus jopa 500 Ω Ub < 24 VDC, jopa 700 Ω Ub >= 24 VDC
Linja 2-johdin – LIYY – 2x 0,14mm² – suojaamaton – Ø 3,5mm – valkoinen – 4 metriä pitkä, määritys: valkoinen – negatiivinen liitäntä/0 V/miinus; ruskea – positiivinen liitäntä/Ub/plus
Materiaalia ABS, alumiini, V4A ruostumaton teräskoskettimet, Wepuran® muovi, käsin valettu

🔌 Kuinka SHT 8824 -vesianturi toimii?

SHT 8824 havaitsee veden virrankulutuksen muutoksen perusteella:

  • Trockenbetrieb: ca. 4 mA
  • Nassbetrieb: ca. 20 mA
    Diese Stromdifferenz wird von 2-Leiter-Eingängen (z. B. Stromschnittstellen in GLT oder SPS) eindeutig ausgewertet.

⚙️ Mihin anturi sopii erityisen hyvin?

Anturi sopii erinomaisesti:

  • Hausautomationen
  • SPS- oder GLT-Systeme mit 2-Leiter-Schnittstelle
  • Anwendungen mit präziser Nass/Trocken-Unterscheidung
  • Steuerungen, die einen analogen Stromeingang auswerten

⚠️ Voinko kytkeä anturin Schabus-vesitunnistimeen?

❌ Ei. SHT 8824 on ei ole yhteensopiva Schabus-vesiilmaisimilla.
Se vaatii ohjauksen :llä aktiivinen 2-johdin virtaliitäntä, koska sen nimi on Vakiovirran nielu toimii.

💧 Kuinka herkkä anturi on?

SHT 8824 tunnistaa yksinkertaisesti VDE 0510-5:n mukaisen tislatun veden (esim. rautakaupasta).
Vain täysin deionisoitu ultrapuhdas vesi jää hänelle näkymättömäksi - muutaman vapaan ionin täytyy olla läsnä.

🧪 Sopiiko anturi pysyvään kosteuteen?

❌ Ei. Anturi on tarkoitettu säännöllisesti kuivissa ympäristöissä ajatteli.
Osoitteessa jatkuva kosteus se voidaan tuottaa elektrolyysillä Koskettimien korroosio tule.

🔧 Miten anturi on asennettu?

Anturissa on integroitu porausreikä varten kiinteä lattiakiinnitys.
Mukana asennusmateriaali.

📏 Mikä on syöttöjohdon suurin pituus?

Anturikaapeli (2 x 0,14 mm², esim. LIYY) voi 20 metriin asti pidennettävä.
Varmista hyvä yhteys ja puhdas kaapelireitti.

Asiakasarvostelut

Ole ensimmäinen, joka kirjoittaa arvostelun
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
Kuvaus

📦 Lieferumfang

  • SHT 8824 aktiver Wassersensor

  • Montagematerial (1 Schraube, 1 Dübel)

  • Betriebsanleitung

💧 Aktiver Wassersensor mit 4–20 mA Stromauswertung

Der SHT 8824 ist ein aktiver Wassersensor mit integrierter gesteuerter Konstantstromsenke zur sicheren Auswertung über 2-Leiter-Stromschnittstellen.

⚙️ Schaltprinzip: Stromänderung (4–20 mA)

  • Trocken: ca. 4 mA

  • Nass: ca. 20 mA

➡️ Die deutliche Stromänderung ermöglicht eine klare und störsichere Unterscheidung zwischen „trocken“ und „nass“.
Ideal für SPS, GLT und industrielle Steuerungen mit Stromauswertung.

🧪 Hohe Empfindlichkeit

Der Sensor erkennt selbst:

  • destilliertes Wasser nach VDE 0510-5

  • Flüssigkeiten mit geringer Leitfähigkeit

Nur vollständig ionenfreies Reinstwasser kann physikalisch nicht sicher detektiert werden.

🏗️ Einsatzbereich

Geeignet für:

  • Hausautomation mit analogem Stromeingang

  • SPS-Systeme mit 4–20 mA Eingang

  • Gebäudeleittechnik

⚠️ Nur für regelmäßig trockene Umgebungen.
Bei dauerhafter Feuchtigkeit kann durch Elektrolyse Kontaktkorrosion entstehen.

🛠️ Material & Qualität

  • Zwei V4A-Edelstahlkontakte

  • Handvergossen in Wepuran®

  • LIYY-Leitung (kurzzeitig wasserfest, flammwidrig, selbstverlöschend, öl- & fettbeständig)

  • Befestigungsbohrung zur Bodenmontage

🚫 Nicht kompatibel mit

Schabus Wassermeldern (z. B. SHT 5000 Serie)



WEEE-NR.: DE91394868

Tekniset tiedot
Käyttöjännite 10…30 VDC, tyyppi 24 VDC, SELV/PELV
Toiminnallinen alue -15°C/+50°C
Suojausluokka IP 68, suoja vesisuihkulta 30 minuuttia, kaapeli hetken vedenpitävä
Mitat (LxLxS)

34x12x10mm
Kuormankestävyys/kuormitus jopa 500 Ω Ub < 24 VDC, jopa 700 Ω Ub >= 24 VDC
Linja 2-johdin – LIYY – 2x 0,14mm² – suojaamaton – Ø 3,5mm – valkoinen – 4 metriä pitkä, määritys: valkoinen – negatiivinen liitäntä/0 V/miinus; ruskea – positiivinen liitäntä/Ub/plus
Materiaalia ABS, alumiini, V4A ruostumaton teräskoskettimet, Wepuran® muovi, käsin valettu
Lataukset
Kytkentäesimerkkejä
FAQ - Usein kysytyt kysymykset

🔌 Kuinka SHT 8824 -vesianturi toimii?

SHT 8824 havaitsee veden virrankulutuksen muutoksen perusteella:

  • Trockenbetrieb: ca. 4 mA
  • Nassbetrieb: ca. 20 mA
    Diese Stromdifferenz wird von 2-Leiter-Eingängen (z. B. Stromschnittstellen in GLT oder SPS) eindeutig ausgewertet.

⚙️ Mihin anturi sopii erityisen hyvin?

Anturi sopii erinomaisesti:

  • Hausautomationen
  • SPS- oder GLT-Systeme mit 2-Leiter-Schnittstelle
  • Anwendungen mit präziser Nass/Trocken-Unterscheidung
  • Steuerungen, die einen analogen Stromeingang auswerten

⚠️ Voinko kytkeä anturin Schabus-vesitunnistimeen?

❌ Ei. SHT 8824 on ei ole yhteensopiva Schabus-vesiilmaisimilla.
Se vaatii ohjauksen :llä aktiivinen 2-johdin virtaliitäntä, koska sen nimi on Vakiovirran nielu toimii.

💧 Kuinka herkkä anturi on?

SHT 8824 tunnistaa yksinkertaisesti VDE 0510-5:n mukaisen tislatun veden (esim. rautakaupasta).
Vain täysin deionisoitu ultrapuhdas vesi jää hänelle näkymättömäksi - muutaman vapaan ionin täytyy olla läsnä.

🧪 Sopiiko anturi pysyvään kosteuteen?

❌ Ei. Anturi on tarkoitettu säännöllisesti kuivissa ympäristöissä ajatteli.
Osoitteessa jatkuva kosteus se voidaan tuottaa elektrolyysillä Koskettimien korroosio tule.

🔧 Miten anturi on asennettu?

Anturissa on integroitu porausreikä varten kiinteä lattiakiinnitys.
Mukana asennusmateriaali.

📏 Mikä on syöttöjohdon suurin pituus?

Anturikaapeli (2 x 0,14 mm², esim. LIYY) voi 20 metriin asti pidennettävä.
Varmista hyvä yhteys ja puhdas kaapelireitti.
