Boden-Wassersensor SHT 5090 Montage ohne Bohren!

Boden-Wassersensor SHT 5090 Montage ohne Bohren!

69,00 €
69,00 €
Sale Ausverkauft
inkl. MwSt. zzgl. Versandkosten

✅Wassersensor - Zubehör zu SCHABUS Wassermelder SHT 5000 | 5001 | 5002

✅Ideal dort, wo nicht gebohrt werden kann oder soll - z.B. Denkmalschutz, Mietwohnung

✅Durch hohes Eigengewicht keine Montage notwendig - auf die Bodenfläche legen oder aufrecht an die Wand stellen

✅3 x V2A-Edelstahlkontakte

✅Schutzklasse IP 67
  • Rabatte für Fachbetriebe & Wiederverkäufer
  • Persönliche Fachberatung (kein Call-Center!)
  • Reparaturservice über gesetzliche Garantie hinaus

Artikelnummer: 300721

Lieferzeit 4-5 Werktage Vollständige Details anzeigen
Bodenwassersensor_300721_Hauptbild

Boden-Wassersensor SHT 5090 Montage ohne Bohren!

69,00 €
  • Beschreibung
  • Technische Informationen
  • Downloads
  • FAQ - Häufige Fragen
  • Bewertungen

📦 Lieferumfang

  • Boden-Wassersensor SHT 5090

  • 2,5 m LIYY-Steuerleitung 2 × 0,14 mm² (fest vergossen)

  • Betriebsanleitung

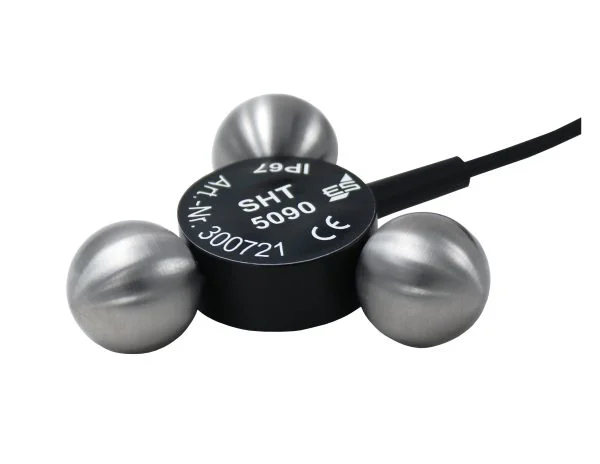

💧 SHT 5090 – Boden-Wassersensor ohne Befestigung

Der SHT 5090 ist ein schwerer Boden-Wassersensor zur flächigen Überwachung gegen Wasserlecks – ganz ohne Bohren oder Verschrauben.

Mit einem Eigengewicht von ca. 100 g bleibt der Sensor sicher auf dem Untergrund liegen und eignet sich besonders für:

  • Mietwohnungen

  • empfindliche Böden (Fliesen, Designbeläge)

  • schwer zugängliche Bereiche

  • temporäre Installationen

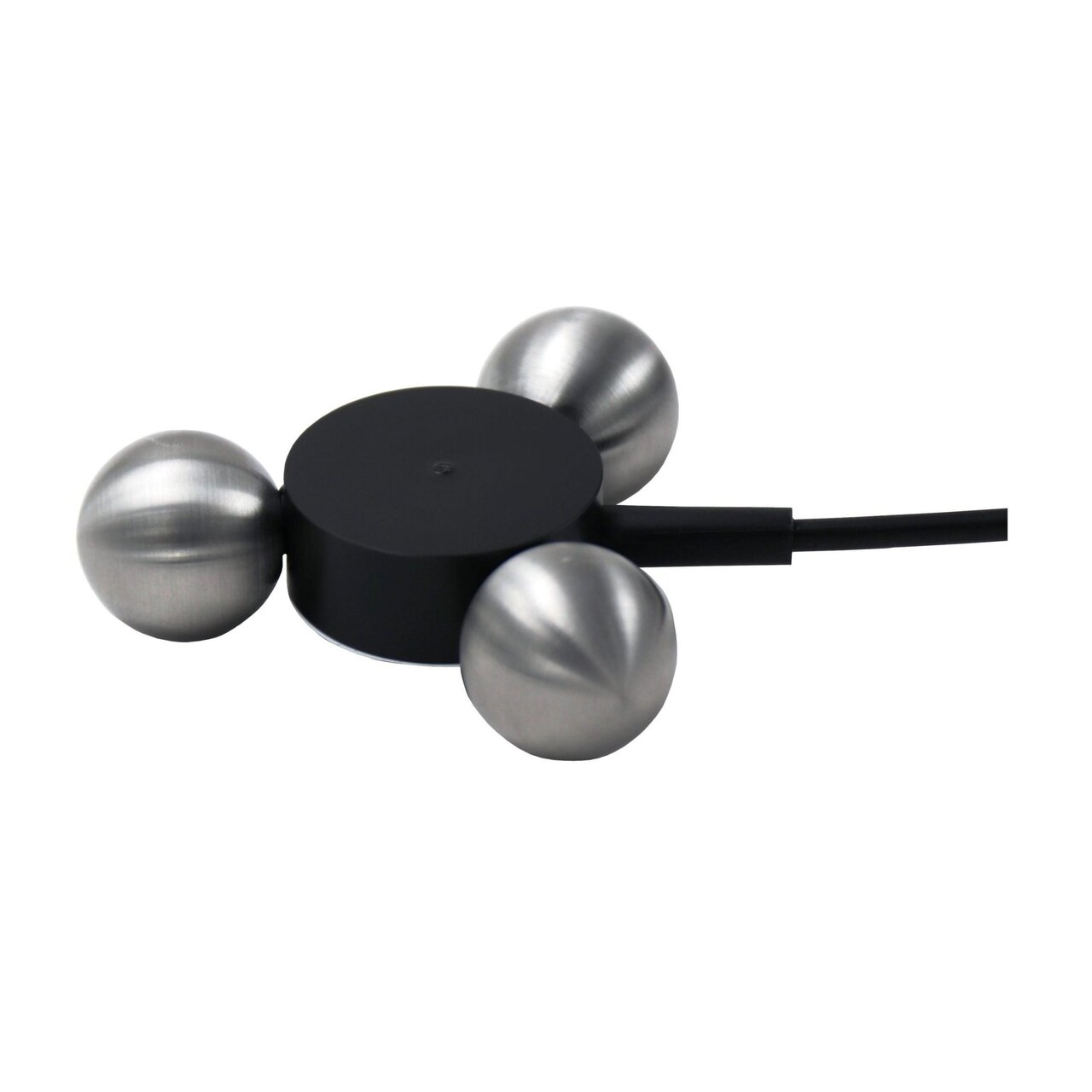

⚙️ 3-Kugel-Elektroden für sicheren Bodenkontakt

Der Sensor verfügt über drei integrierte Kugel-Elektroden.

Durch die Bauform ist sichergestellt, dass immer mindestens zwei Elektroden Bodenkontakt haben – auch wenn der Sensor:

  • leicht schräg liegt

  • an einer Wand angelehnt wird

  • hinter Möbeln positioniert ist

Sobald leitfähiges Wasser die Elektroden verbindet, löst der angeschlossene Wassermelder Alarm aus.

🔌 Anschluss & Kompatibilität

Der SHT 5090 ist vorgesehen für:

  • SHT 5000

  • SHT 5001

Anschluss über ungeschirmte LIYY-Steuerleitung (2 × 0,14 mm²).

Maximale Leitungslänge pro Meldelinie: 50 m.

📏 Kabelverlängerung

Die werkseitige Leitung (2,5 m) kann bis 50 m verlängert werden.

Vorgabe:

  • max. 2 × 0,14 mm²

  • ungeschirmte Leitung

  • nicht parallel zu 230 V-Leitungen verlegen

⚠️ Einsatzbereich

Geeignet für regelmäßig trockene Bereiche, z. B.:

  • unter Waschmaschinen

  • unter Heizkörpern

  • unter Spülen

  • unter Duschwannen

  • Technikräume

Nicht geeignet für dauerhaft überflutete oder ständig feuchte Umgebungen.
Für Füllstandsanwendungen empfehlen wir Mini-Schwimmerschalter.

🔌 Technischer Hinweis bei Fremdgeräten

Bei Anschluss an Fremdnetzgeräte ist eine Freilaufdiode (z. B. 1N4148) parallel zum Relais oder Schütz erforderlich, um Spannungsspitzen zu unterdrücken und die Reed-Kontakte zu schützen.

Schaltplan mit Freilaufdiode

WEEE-NR.: DE91394868

Funktionsbereich -5°C / +50°C nicht kondensierende Feuchtigkeit
Abmessungen(HxBxT)

70×20 mm liegend, Ø 20 mm Kugeldurchmesser
Gewicht ca. 100 Gramm
Leitfähigkeit 30 µS liegend | 60 µS stehend
Leitung ∅ 3,2 mm, 2 x 0,14 mm², 2,5 m, LIYY-Leitung, Sonderlänge auf Anfrage
Material V2A-Edelstahl, Wepuran® Kunststoff, handgegossen
Medium haushaltsübliches Trink-, Brauch-, Regen-, Maschinen- und Grau-Wasser
Montage nicht notwendig

❓ Was ist der Vorteil des hohen Eigengewichts?

Das Gewicht von ca. 100 g sorgt dafür, dass der Sensor sicher am Boden aufliegt – ohne Verschraubung oder Klebemontage. So bleibt er dort, wo er hingehört, selbst bei leicht starren Anschlusskabeln.

❓ Kann der Sensor auch senkrecht betrieben werden?

Ja! Durch die drei Kugel-Elektroden berühren immer zwei Kugeln den Boden – selbst wenn der Sensor aufrecht an der Wand lehnt.

❓ Für welche Wassermelder ist der Sensor geeignet?

Der SHT 5090 kann an folgende Modelle von Elektrotechnik Schabus angeschlossen werden:
SHT 5000, SHT 5001

❓ Wie wird der Sensor angeschlossen?

Über eine LiYY-Leitung (2 × 0,14 mm², max. 20 m Länge). Diese Steuerleitung ist ungeschirmt, flexibel und für viele Umgebungen geeignet.

❓ Muss der Sensor montiert oder geklebt werden?

Nein. Der SHT 5090 wird einfach auf die zu überwachende Fläche gelegt – ohne jede Montage.

❓ Ist der Sensor dauerhaft unter Wasser einsetzbar?

Nein, wie alle passive Sensoren ist er nicht für den Dauerbetrieb im Wasser geeignet. Er erkennt zuverlässig auftretende Leckagen – darf aber nicht in Schächten oder Tanks dauerhaft untertauchen.

💧 Sind die Kabel wasserdicht?
Die verwendeten LIYY-Kabel sind nur kurzzeitig wasserfest und nicht für dauerhaften Wasserkontakt geeignet. Für dauerhaft feuchte oder nasse Umgebungen empfehlen wir spezielle Sensoren.

⚙️ Muss ich beim Anschluss eines Fremdgeräts eine Freilaufdiode verwenden?
Ja, unbedingt! Wenn Sie ein Fremdnetzgerät (z. B. ein externes Relais oder Schütz) an den potentialfreien Ausgang anschließen, muss eine Freilaufdiode (z. B. 1N4148) parallel zur Spule geschaltet werden. Sie schützt die empfindlichen Reed-Kontakte vor Spannungsspitzen, die beim Abschalten entstehen.

🔧 Was bewirkt eine Freilaufdiode am Relaisausgang?
Beim Abschalten eines Relais oder Schützes entstehen kurzzeitig hohe Spannungsspitzen (Induktionsspannung). Eine Freilaufdiode leitet diese ab und verhindert so Schäden an den Schaltkontakten des Wassermelders – besonders wichtig für die Langlebigkeit und Funktionssicherheit.

❓ Warum dürfen die LIYY-Leitungen nicht parallel zu 230 V-Netzleitungen verlegt werden?

⚠️ Wichtig: Das parallele Verlegen von LIYY-Leitungen und 230 V-Netzleitungen kann zu Störungen, elektromagnetischen Einflüssen und im schlimmsten Fall zu Sicherheitsrisiken führen. Bitte immer separate Kabelkanäle oder ausreichend Abstand einhalten.
