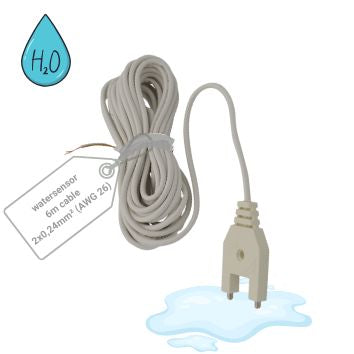

• Wassersensor Abbilung mit Wasserpfütze unter Sensor Kontakten
  • Wassersensor Abbilung mit Wasserpfütze unter Sensor Kontakten
  • Wassersensor SHT 5006 Gabelsensor
  • Wassersensor SHT 5006 Gabelsensor
  • Wassersensor SHT 5006 Gabelsensor
  • Wassersensor SHT 5006 Gabelsensor

Wassersensor SHT 5006 Gabelsensor

Wassersensor SHT 5006 Gabelsensor

25,00 €
25,00 €
Udsalg Udsolgt
inklusive moms plus Versandkosten
  • Gabel-Wassersensor - Zubehör für unsere Wassermelder SHT 5000, 5001 und 5002
  • 2 vernickelte Messingkontakte, in weißen Kunststoff eingespritzt
  • für regelmässig trockene Umgebungen
  • Kabellänge 6 Meter | 2 x 0,14 mm², bis max. 50 m verlängerbar - Sonderlängen auf Anfrage lieferbar. Nicht parallel zu 230 V Netzspannung verlegen!
  • LIYY-Kabel sind kurzzeitig wasserfest, flammwidrig, adhäsionsarm, selbstverlöschend sowie weitgehend beständig gegen Öle, Fette, Kühlflüssigkeiten und Schmiermittel (Herstellerangabe)
  • Rabatter for specialiserede virksomheder & forhandlere
  • Personlig ekspertrådgivning (intet callcenter!)
  • Reparationsservice ud over den lovpligtige garanti

Varenummer: 300745

Leveringstid: 2-3 hverdage

Se alle detaljer
Wassersensor Abbilung mit Wasserpfütze unter Sensor Kontakten

Wassersensor SHT 5006 Gabelsensor

25,00 €
  • Beskrivelse
  • Teknisk information
  • Downloads
  • FAQ - Ofte stillede spørgsmål
  • Anmeldelser

Lieferumfang

  • Gabelsensor SHT 5006
  • vergossen an 6 Meter LIYY Steuerleitung 2 x 0,14 mm²
  • Montagematerial (1 Schraube, 1 Dübel)
  • Betriebsanleitung Wassersensoren | Schwimmerschalter | Zubehör

Der Sensor SHT 5006 ist mit zwei vernickelten Messingkontakten ausgestattet, die fest in weißen Kunststoff vergossen sind. Sobald Wasser beide Kontakte berührt, löst der angeschlossene Schabus-Wassermelder sofort Alarm aus.

Dank der breiten Einkerbung (Gabel-Design) erkennt der Sensor echte Leckagen sicher – auch in Umgebungen, wo sich Biofilme, dünne Wasserfilme oder Kondenswasser bilden können. Fehlalarme durch leichte Feuchtigkeit werden so zuverlässig verhindert.

📏 Sensorleitung: 6 m (ver­länger­bar bis 50 m)
Die Kabellänge kann auf bis zu 50 Meter erweitert werden – vorausgesetzt, der Querschnitt beträgt maximal 2 × 0,14 mm².

⚠️ Hinweis zur Anwendung:
Der SHT 5006 ist für den Einsatz in regelmäßig trockenen Bereichen konzipiert – z. B. in Waschküchen unter Waschmaschinen oder anderen Geräten, in Technikräumen oder auf Bodenflächen.

Für dauerhaft feuchte Umgebungen wie Schächte, Tanks oder Behälter ist er nicht geeignet. Wir empfehlen für diese Anwendungen unsere Minischwimmerschalter aus Kunststoff, V2A oder V4A.

🧪 Leitung: LIYY-Steuerleitung
Die verwendeten Kabel sind flammwidrig, adhäsionsarm, selbstverlöschend und weitgehend beständig gegen Öle, Fette, Kühl- und Schmiermittel – allerdings nur kurzzeitig wasserfest.

⚠️ Sicherheitshinweis: Die LIYY-Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden, um Störungen und Sicherheitsrisiken zu vermeiden.

Schaltplan mit Freilaufdiode

Bei der Verwendung von Fremdnetzgeräten ist es notwendig, eine Freilaufdiode (z.B. 1N4148) parallel zum Relais oder Schütz zu schalten.

Die Funktion der Freilaufdiode besteht darin, Spannungsspitzen, die beim Abschalten des Relais entstehen, zu unterdrücken. Dadurch werden der Stromfluss und die Spannung minimiert, wodurch die empfindlichen Reed-Kontakte geschützt werden.

WEEE-NR.: DE91394868




Funktionelt område -5 °C / + 55 °C
Dimensioner (BxBxD)

50x28x7mm
Arbejdsprincip Impendanzmessung, passiv
Anvendelsesområde Badezimmer, Heizungskeller, Küche, Teeküchen, Waschräume
Miljøforhold regelmässig trockene Umgebung
Linje Sonderlänge auf Anfrage, 6 m | 2×0,14 mm2 | weiß
Materiale Kunststoff
Forsamling Wandmontage
Sensor 2 Kontakte Messing vernickelt

🔌 Hvilke vanddetektorer er SHT 5006 kompatibel med? Sensoren kan bruges med alle Schabus vanddetektorer - især med modellerne SHT 5000, SHT 5001 og SHT 5002. SHT 5006 er allerede monteret på vanddetektorerne SHT 216, SHT 217, SHT 218, SHT 240 og WWD 240 og WWD 100.

🌊 Kan sensoren også bruges i skakte eller tanke? Nej, SHT 5006 er kun til regelmæssigt tørre omgivelser egnet. Funktionsfejl eller korrosion kan forekomme i fugtige skakter eller permanent våde områder. Til sådanne applikationer anbefaler vi egnede mini-svømmerafbrydere lavet af plast, V2A eller V4A.

📏 Hvor langt kan jeg forlænge sensorkablet? Det fabriksforbundne kabel er 6m langt. Den kan indstilles til forlænget op til 50m leveret et kabel med et maksimum på 2 × 0,14 mm² Tværsnit anvendes.

🚿 Hvordan registrerer sensoren vand – selv i tynde film eller kondens? Den specielle Gaffeldesign med bredt hak Forhindrer falske alarmer forårsaget af biofilm eller kondens. Sensoren udløses kun, når der faktisk er en ledende forbindelse mellem de to kontakter - altså når der rent faktisk kommer vand ind.

🧪 Er kablerne også modstandsdygtige over for olier eller rengøringsmidler? Ja, LIYY linje ifølge producenten er flammesikker, lav vedhæftning og selvslukkende og stort set modstandsdygtig over for Olier, fedtstoffer, kølemidler og smøremidler. Det er dog ikke til permanent vandkontakt designet.

⚙️ Skal jeg bruge en friløbsdiode, når jeg tilslutter en tredjepartsenhed? Ja, absolut! Hvis du tilslutter en tredjeparts netværksenhed (f.eks. et eksternt relæ eller kontaktor) til den potentialfrie udgang, vil en Friløbsdiode (f.eks. 1N4148) tilsluttes parallelt med spolen. Det beskytter de følsomme reed-kontakter mod spændingsspidser, der opstår ved slukning.

🔧 Hvilken effekt har en friløbsdiode på relæudgangen? Når et relæ eller en kontaktor afbrydes, opstår der kortvarigt højspændingstoppe (induktionsspænding). A Friløbsdiode fjerner dette og forhindrer dermed skader på vanddetektorens koblingskontakter - særligt vigtigt for levetid og funktionssikkerhed.

❓ Hvorfor kan LIYY-kabler ikke lægges parallelt med 230 V netkabler?

⚠️ Vigtig: At lægge LIYY kabler og 230V strømkabler parallelt kan resultere i Interferens, elektromagnetiske påvirkninger og i værste fald til Sikkerhedsrisici føre. Hold altid separate kabelkanaler eller tilstrækkelig afstand.

Customer Reviews

Be the first to write a review
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
Beskrivelse

Lieferumfang

  • Gabelsensor SHT 5006
  • vergossen an 6 Meter LIYY Steuerleitung 2 x 0,14 mm²
  • Montagematerial (1 Schraube, 1 Dübel)
  • Betriebsanleitung Wassersensoren | Schwimmerschalter | Zubehör

Der Sensor SHT 5006 ist mit zwei vernickelten Messingkontakten ausgestattet, die fest in weißen Kunststoff vergossen sind. Sobald Wasser beide Kontakte berührt, löst der angeschlossene Schabus-Wassermelder sofort Alarm aus.

Dank der breiten Einkerbung (Gabel-Design) erkennt der Sensor echte Leckagen sicher – auch in Umgebungen, wo sich Biofilme, dünne Wasserfilme oder Kondenswasser bilden können. Fehlalarme durch leichte Feuchtigkeit werden so zuverlässig verhindert.

📏 Sensorleitung: 6 m (ver­länger­bar bis 50 m)
Die Kabellänge kann auf bis zu 50 Meter erweitert werden – vorausgesetzt, der Querschnitt beträgt maximal 2 × 0,14 mm².

⚠️ Hinweis zur Anwendung:
Der SHT 5006 ist für den Einsatz in regelmäßig trockenen Bereichen konzipiert – z. B. in Waschküchen unter Waschmaschinen oder anderen Geräten, in Technikräumen oder auf Bodenflächen.

Für dauerhaft feuchte Umgebungen wie Schächte, Tanks oder Behälter ist er nicht geeignet. Wir empfehlen für diese Anwendungen unsere Minischwimmerschalter aus Kunststoff, V2A oder V4A.

🧪 Leitung: LIYY-Steuerleitung
Die verwendeten Kabel sind flammwidrig, adhäsionsarm, selbstverlöschend und weitgehend beständig gegen Öle, Fette, Kühl- und Schmiermittel – allerdings nur kurzzeitig wasserfest.

⚠️ Sicherheitshinweis: Die LIYY-Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden, um Störungen und Sicherheitsrisiken zu vermeiden.

Schaltplan mit Freilaufdiode

Bei der Verwendung von Fremdnetzgeräten ist es notwendig, eine Freilaufdiode (z.B. 1N4148) parallel zum Relais oder Schütz zu schalten.

Die Funktion der Freilaufdiode besteht darin, Spannungsspitzen, die beim Abschalten des Relais entstehen, zu unterdrücken. Dadurch werden der Stromfluss und die Spannung minimiert, wodurch die empfindlichen Reed-Kontakte geschützt werden.

WEEE-NR.: DE91394868




Teknisk information
Funktionelt område -5 °C / + 55 °C
Dimensioner (BxBxD)

50x28x7mm
Arbejdsprincip Impendanzmessung, passiv
Anvendelsesområde Badezimmer, Heizungskeller, Küche, Teeküchen, Waschräume
Miljøforhold regelmässig trockene Umgebung
Linje Sonderlänge auf Anfrage, 6 m | 2×0,14 mm2 | weiß
Materiale Kunststoff
Forsamling Wandmontage
Sensor 2 Kontakte Messing vernickelt
Downloads
Eksempler på forbindelse
FAQ - Ofte stillede spørgsmål

🔌 Hvilke vanddetektorer er SHT 5006 kompatibel med? Sensoren kan bruges med alle Schabus vanddetektorer - især med modellerne SHT 5000, SHT 5001 og SHT 5002. SHT 5006 er allerede monteret på vanddetektorerne SHT 216, SHT 217, SHT 218, SHT 240 og WWD 240 og WWD 100.

🌊 Kan sensoren også bruges i skakte eller tanke? Nej, SHT 5006 er kun til regelmæssigt tørre omgivelser egnet. Funktionsfejl eller korrosion kan forekomme i fugtige skakter eller permanent våde områder. Til sådanne applikationer anbefaler vi egnede mini-svømmerafbrydere lavet af plast, V2A eller V4A.

📏 Hvor langt kan jeg forlænge sensorkablet? Det fabriksforbundne kabel er 6m langt. Den kan indstilles til forlænget op til 50m leveret et kabel med et maksimum på 2 × 0,14 mm² Tværsnit anvendes.

🚿 Hvordan registrerer sensoren vand – selv i tynde film eller kondens? Den specielle Gaffeldesign med bredt hak Forhindrer falske alarmer forårsaget af biofilm eller kondens. Sensoren udløses kun, når der faktisk er en ledende forbindelse mellem de to kontakter - altså når der rent faktisk kommer vand ind.

🧪 Er kablerne også modstandsdygtige over for olier eller rengøringsmidler? Ja, LIYY linje ifølge producenten er flammesikker, lav vedhæftning og selvslukkende og stort set modstandsdygtig over for Olier, fedtstoffer, kølemidler og smøremidler. Det er dog ikke til permanent vandkontakt designet.

⚙️ Skal jeg bruge en friløbsdiode, når jeg tilslutter en tredjepartsenhed? Ja, absolut! Hvis du tilslutter en tredjeparts netværksenhed (f.eks. et eksternt relæ eller kontaktor) til den potentialfrie udgang, vil en Friløbsdiode (f.eks. 1N4148) tilsluttes parallelt med spolen. Det beskytter de følsomme reed-kontakter mod spændingsspidser, der opstår ved slukning.

🔧 Hvilken effekt har en friløbsdiode på relæudgangen? Når et relæ eller en kontaktor afbrydes, opstår der kortvarigt højspændingstoppe (induktionsspænding). A Friløbsdiode fjerner dette og forhindrer dermed skader på vanddetektorens koblingskontakter - særligt vigtigt for levetid og funktionssikkerhed.

❓ Hvorfor kan LIYY-kabler ikke lægges parallelt med 230 V netkabler?

⚠️ Vigtig: At lægge LIYY kabler og 230V strømkabler parallelt kan resultere i Interferens, elektromagnetiske påvirkninger og i værste fald til Sikkerhedsrisici føre. Hold altid separate kabelkanaler eller tilstrækkelig afstand.
