Wassermelder SHT 5001

Wassermelder SHT 5001

109,00 €
109,00 €
Udsalg Udsolgt
inklusive moms plus Versandkosten
  • Gehäuse 35mm-Standard-Hutschienensystem (DIN EN 5002)
  • 2 Meldelinien für Wassersensoren und Mini-Schwimmerschalter, mehrere parallel anschließbar
  • 2 integrierte Schaltrelais 5 A (potentialfreie Wechsel Relais), je eines pro Meldelinie ermöglichen den Anschluss an BUS-System (EIB) oder externe Geräte
  • 12V - 30mA Alarmausgang für externe LEDs, Piezo, 12-Volt-Akku funktioniert als USV
  • optische Warnung mit LED + interne akustische Warnung
  • Rabatter for specialiserede virksomheder & forhandlere
  • Personlig ekspertrådgivning (intet callcenter!)
  • Reparationsservice ud over den lovpligtige garanti

Varenummer: 400748

Leveringstid: 2-3 hverdage

Se alle detaljer
Wassermelder_SHT5001_Hauptbild

Wassermelder SHT 5001

109,00 €
  • Beskrivelse
  • Teknisk information
  • Downloads
  • FAQ - Ofte stillede spørgsmål
  • Anmeldelser

📦 Lieferumfang

  • Wassermelder SHT 5001

  • Montagematerial

  • Betriebsanleitung

(Sensoren / Schwimmerschalter separat bestellen)

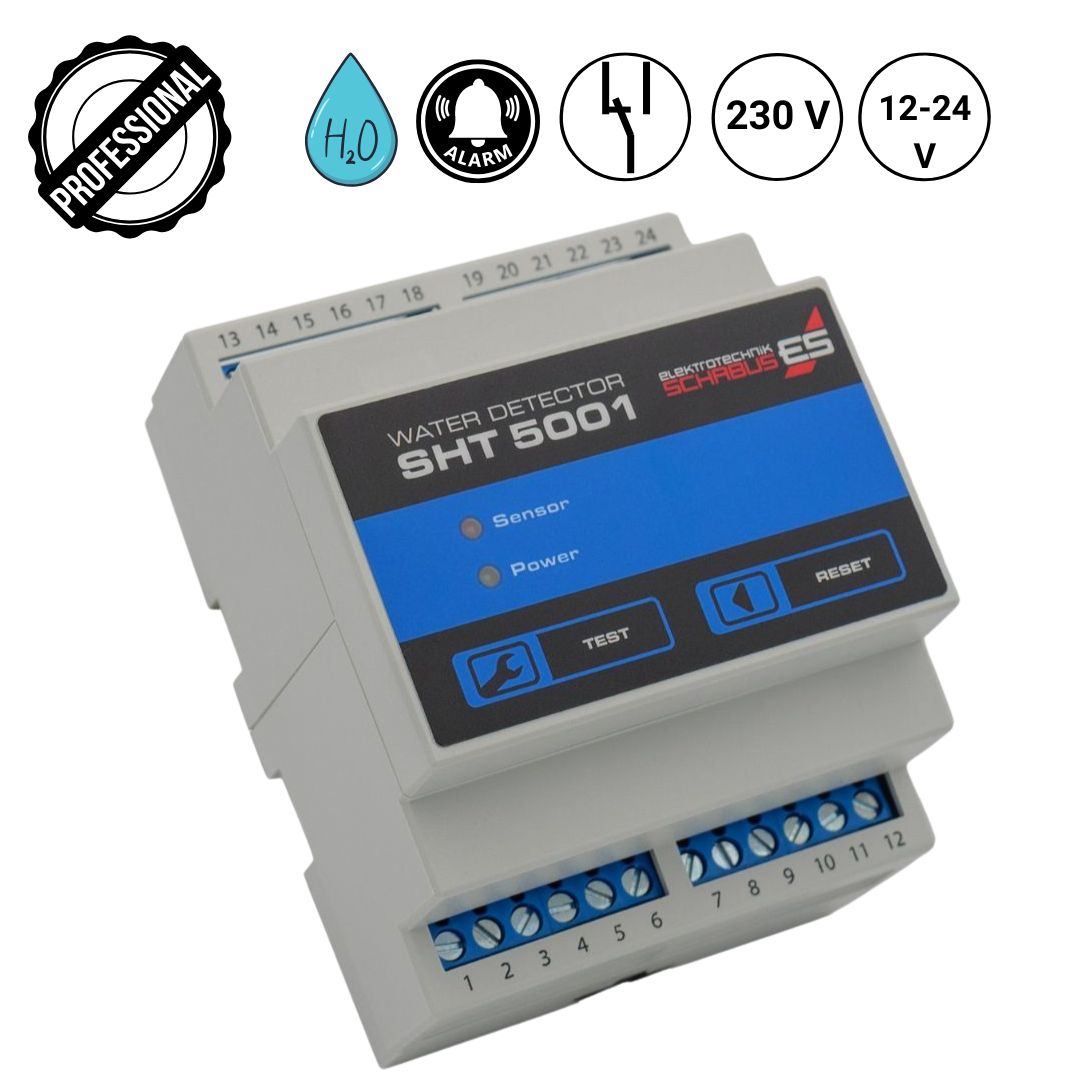

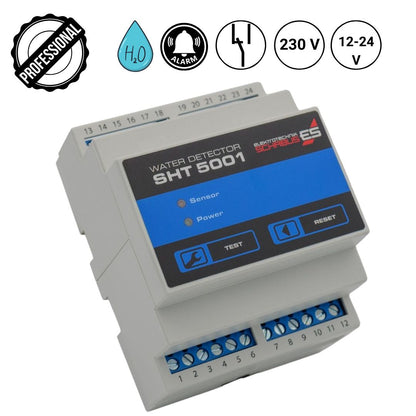

💧 SHT 5001 – Profi-Wassermelder für Schaltschrankmontage

Der SHT 5001 ist ein Installationsgerät im standardisierten Hutschienengehäuse zur professionellen Wasserüberwachung in Schaltschränken und Unterverteilungen.

Geeignet für:

  • Technikräume

  • Flachdächer

  • Zisternen

  • Pumpensümpfe

  • Schächte

  • Industrieanlagen

🔁 Zwei getrennte Meldelinien

Der SHT 5001 verfügt über zwei unabhängige Eingänge.

Jede Meldelinie:

  • kann mit Wassersensoren oder Mini-Schwimmerschaltern bestückt werden

  • schaltet ein eigenes Relais

  • besitzt eine separate Alarmspeicher-Funktion

Reset wahlweise:

  • über Fronttaste

  • oder extern über potentialfreien Kontakt

Ideal für abgeschlossene Schaltschränke.

📏 Große Leitungslängen

Dank klarer Eingangstrennung sind deutlich längere Leitungslängen möglich:

  • bis 100 m bei Wassersensoren

  • bis 300 m bei Mini-Schwimmerschaltern

Verwendung ausschließlich:

  • ungeschirmte LIYY-Leitung 2 × 0,14 mm²

  • max. Leitungskapazität 10 nF

  • nicht parallel zu Netzleitungen verlegen

Das ist ein echter Profi-Vorteil gegenüber SHT 5000.

🔋 Flexible Spannungsversorgung

Betrieb möglich mit:

  • 230 V AC

  • 12 V DC

  • 24 V DC

Mit angeschlossenem Akku fungiert das Gerät als unterbrechungsfreie Stromversorgung (USV).

  • Bei 12 V hat Netzspannung Vorrang

  • Bei 24 V übernimmt der Akku

  • Umschaltung automatisch bei ca. 15 V

📢 Alarm & Signalisierung

  • integrierter Alarmpiepser

  • optische Anzeige

  • zusätzlicher 12 V / 30 mA Alarmausgang für externe Signalgeber

💧 Sensor-Kompatibilität

  • Gabelsensoren für leitfähige Flüssigkeiten

  • Mini-Schwimmerschalter für Pegelüberwachung und nichtleitende Flüssigkeiten

  • Mindestpegelhöhe bei Schwimmer: ca. 4 cm



🔧 Optionales Zubehör & Installation

📏 LIYY-Steuerleitung (2 × 0,14 mm²)

Zur Verlängerung der Meldelinien ist ausschließlich ungeschirmte LIYY-Steuerleitung mit einem Querschnitt von 2 × 0,14 mm² zu verwenden.

Maximale Leitungslängen:

  • bis 100 m bei Wassersensoren

  • bis 300 m bei Mini-Schwimmerschaltern

Die maximale Leitungskapazität beträgt 10 nF.
Die Leitungen dürfen nicht parallel zu Netzleitungen verlegt werden.

🔔 Externe Signalgeber

Über die integrierten Relaiskontakte bzw. den 12 V / 30 mA Alarmausgang können externe Signalgeräte angesteuert werden, z. B.:

Ideal für größere Objekte, Technikräume oder Industrieanlagen mit erhöhtem Warnbedarf.



WEEE-NR.: DE91394868

Driftsspænding 100-240 volt AC/50-60 Hz, 12-24 volt DC (batteri)
Skiftende ydeevne max. 250 V~/30 V=/5 A
Funktionelt område +5°C/+45°C
Beskyttelsesklasse IP20
Dimensioner (BxBxD)

57x72x90 mm 4 HK DIN skinne
Strømforbrug 2 – 3 W/VA, afhængig af driftsstatus
Alarm 12 volt/maks. 30 mA alarmudgangsbrummer, AC < 80 kΩ/DC < 180 kΩ
Relæ kontakt 2 potentialfrie skifterelæer
Linje AC op til 100 m, DC op til 300 m (maks. 10 nF)
Fugtighed 5-90% rH, ikke-kondenserende
Styrespænding 115 Hz/2,5 Vpp AC målespænding, 12 Volt DC målespænding
Temperatur -20°C/+70°C opbevaringstemperatur

🔌 Hvordan drives SHT 5001?

SHT 5001 kan enten være med Netspænding (230 V AC) eller med DC spænding (12 V eller 24 V DC) Hvis en yderligere Genopladeligt batteri eller et batteri tilsluttet, overtager den automatisk strømforsyningen i tilfælde af strømsvigt - SHT 5001 fungerer så som uninterruptible emergency power supply (UPS).

Følgende gælder:

  • Bei 12 V Akkus hat die Netzspannung Vorrang.
  • Bei 24 V Akkus hat der Akku Vorrang.
  • Die Umschaltgrenze liegt bei ca. 15 V.

🧪 Hvilke sensorer kan jeg tilslutte – og hvornår bruger jeg hvilke?

SHT 5001 understøtter to typer sensorer:

  • Wassersensoren sind ideal für regelmäßig trockene Umgebungen, wie unter Waschmaschinen, Spülmaschinen oder in Technikräumen. Sie erkennen Wasser auf ebenen Flächen zuverlässig, sollten aber nicht dauerhaft feuchter Umgebung ausgesetzt sein, da sie mit der Zeit verschleißen können.
  • Mini-Schwimmerschalter eignen sich für dauerhaft feuchte Zonen, zur Pegelüberwachung, bei nicht leitfähigen Flüssigkeiten oder in Brunnen, Schächten, Tanks etc. Sie sind verschleißfrei und wartungsarm.

Henstilling: Hvis det er teknisk muligt, bør altid bruges Mini svømmerafbryder bruges - de er væsentligt mere robuste og holdbare.

📏 Hvor lange kan kablerne til sensorerne være?

Kabellængderne varierer afhængigt af sensortypen:

  • Wassersensoren: bis 100 m
  • Mini-Schwimmerschalter: bis 300 m

Forudsætningen er, at kun uskærmede LiYY kabler med 2×0,14mm² blive brugt. Den maksimale linjekapacitet kan være 10nF pr. linje ikke overstige. Det er også vigtigt, at linjerne ikke parallelt med 230V elledninger flyttes for at undgå forstyrrelser.

🔁 Hvad betyder alarmhukommelse – og hvordan fungerer det?

Via en simpel Trådbro i enheden Alarmhukommelse aktivere. I denne driftstilstand forbliver en udløst alarm opbevares permanentIndtil den aktivt nulstilles - f.eks. B. via reset-knappen på forsiden eller via en eksternt tilsluttet knap (potentialfri kontakt på indgang Q, klemme 10/11).

Hukommelsesfunktionen bliver ikke aktiveret, alarmen går automatisk, så snart der ikke længere registreres vand.

SHT 5001 tilbyder denne funktion særskilt for hver af de to indberetningslinjer – for maksimal fleksibilitet.

🔉 Hvordan signaleres alarmen?

I tilfælde af vandkontakt eller niveauet overskrides, giver SHT 5001:

  • einen akustischen Warnton über den internen Piepser aus,
  • und aktiviert ein Wechselrelais, das externe Geräte schalten kann (z. B. Pumpen, Alarme, Hausautomation).
  • Zusätzlich steht ein Alarmausgang mit 12 V / 30 mA zur Verfügung – z. B. für Signal-LEDs, Blitzleuchten oder externe Sirenen.

Slip begge signallinjer separate relæer slukket, summeren og alarmudgangen gælder sammen på begge linjer

🛠️ Hvor mange sensorer kan jeg tilslutte pr. linje?

kan bruges pr. signallinje to sensorer tilslut – en til hver:

  • dem Eingang für Wassersensoren,
  • und dem Eingang für Mini-Schwimmerschalter.

Så hver linje er kan tildeles to gange, hver med sin egen evaluering og relæstyring.

💬 Hvad sker der, hvis jeg registrerer vand - men alarmen går ikke?

I dette tilfælde Hukommelsesfunktion aktiv være. En gemt alarm forbliver på pladsIndtil den nulstilles manuelt - ved hjælp af nulstillingsknappen eller en eksternt tilsluttet knap. Kontroller om nødvendigt trådjumperens position i enheden.

Hvis der ikke er mere vand, men alarmen stadig går nulstilles ikke automatisk, er det højst sandsynligt, fordi Hukommelsesfunktionen er slået til blev
