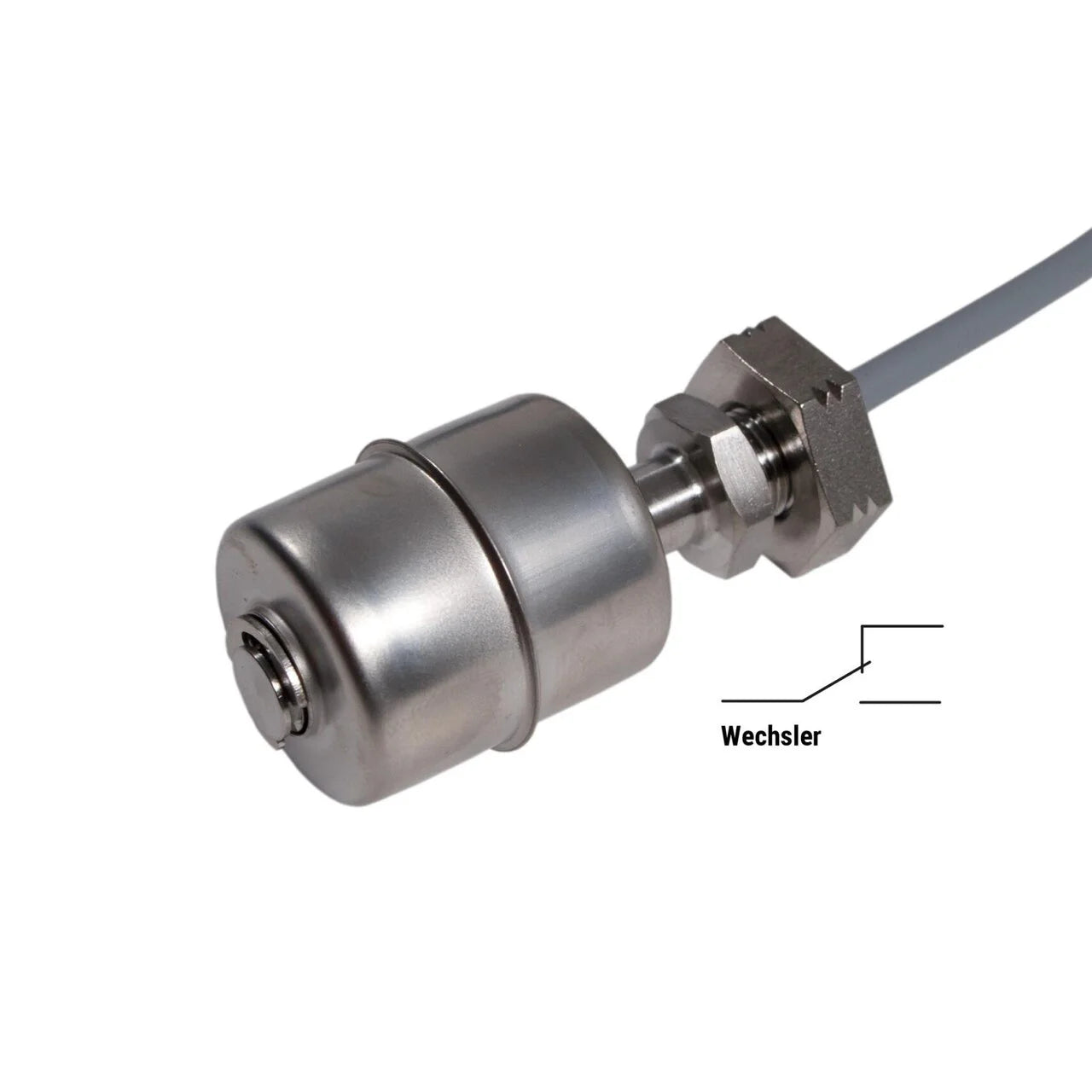

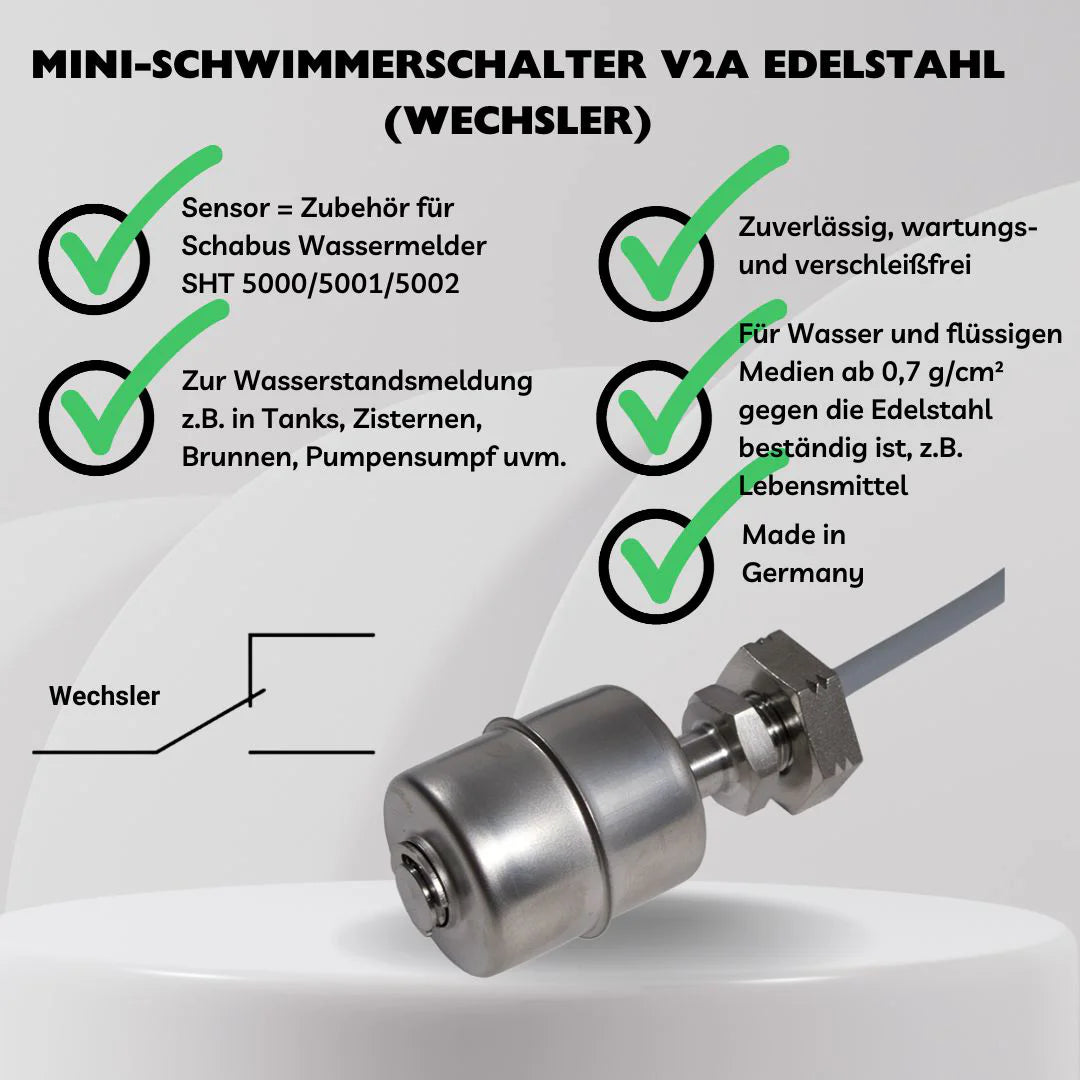

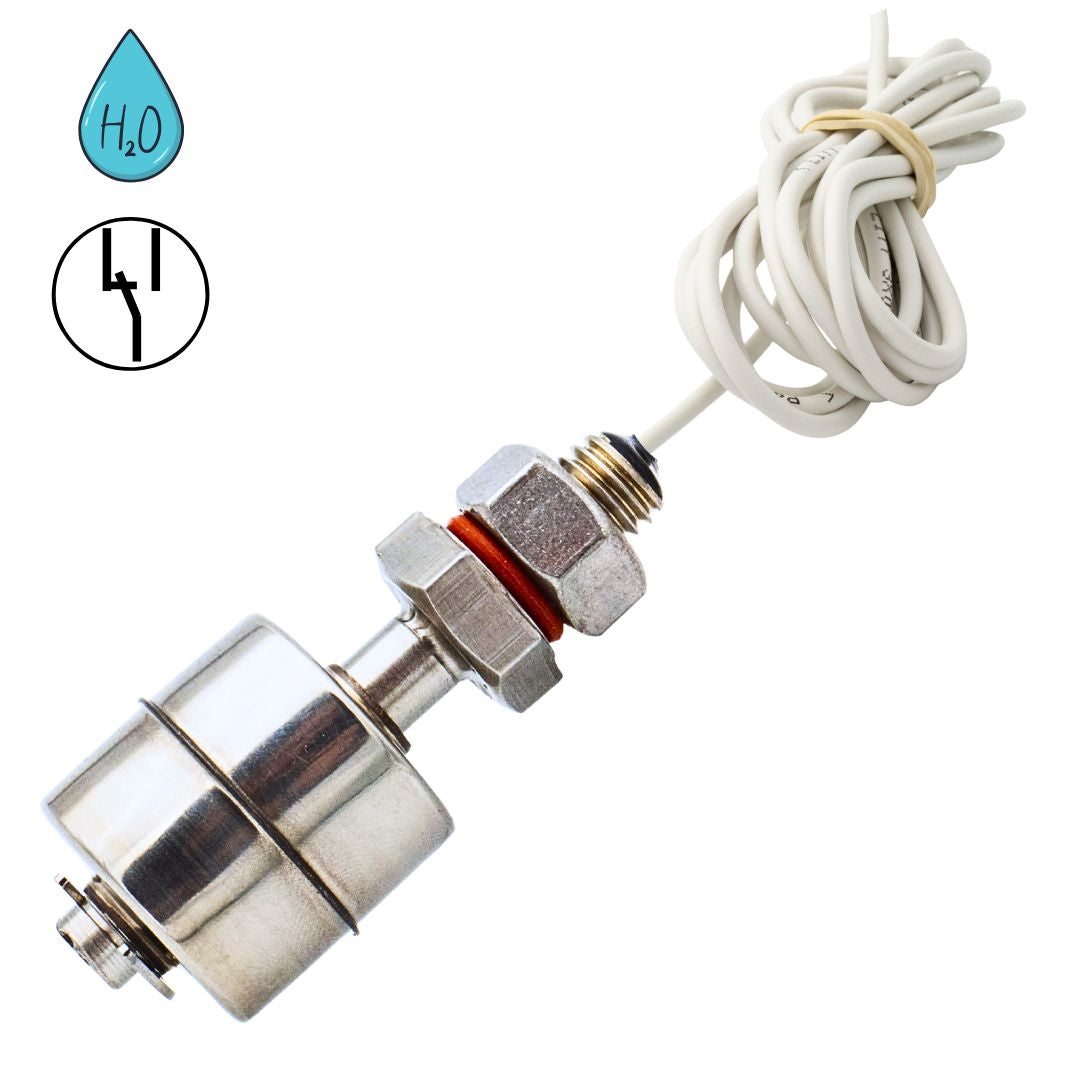

SHT 5015 – Mini-Schwimmerschalter aus V2A-Edelstahl mit Wechslerkontakt
Der SHT 5015 überwacht Flüssigkeitsstände in Tanks, Schächten, Behältern und Anlagen. Er ist als Zubehör für die SCHABUS-Wassermelder SHT 5000, SHT 5001 und SHT 5002 vorgesehen.
Ein Ringmagnet im beweglichen Schwimmer betätigt den im Schaft vergossenen Reedkontakt. Der dreipolige Wechsler verbindet den gemeinsamen Kontakt je nach Schwimmerstellung mit einem der beiden anderen Kontakte. Die gewünschte Öffner- oder Schließerfunktion wird durch Auswahl der passenden Kontaktkombination erreicht. Ein Umdrehen des Schwimmkörpers ist nicht vorgesehen.
Montieren Sie den Schaft senkrecht; maximal zulässig sind 30° Abweichung. Der Schwimmer muss über seinen gesamten Hub frei beweglich bleiben. Die Montageposition bestimmt die Schalthöhe. Bei entsprechender Montage sind Anwendungen ab etwa 4 cm Pegelhöhe möglich.
Die Flüssigkeit muss eine Dichte von mindestens 0,7 g/cm³ besitzen. Prüfen Sie zusätzlich die Verträglichkeit von V2A-Edelstahl und allen übrigen benetzten Bauteilen mit dem vorgesehenen Medium.
Der Funktionsbereich beträgt −20 bis maximal +100 °C. Die fest vergossene LIYY-Leitung ist 2,5 m lang und besitzt drei Adern mit jeweils 0,14 mm². Anschlussbelegung, Schaltgrenzen und erforderliche Schutzbeschaltung sind zu beachten.
Prüfen Sie nach der Montage beide Schaltzustände und die angeschlossene Melde- oder Steuerfunktion.
Funktionsweise
Der Schaltkontakt wechselt bei einer Pegelhöhe von ca. 4 cm.
Geeignet für Flüssigkeiten mit einer Dichte ab 0,7 g/cm³.
Technischer Hinweis & Anschluss
Kompatibel mit:
SHT 5000
SHT 5001
SHT 5002
Verkabelung ausschließlich mit dünner, ungeschirmter LIYY-Steuerleitung
(3 × 0,14 mm²)
Maximale Leitungslänge: 50 m pro Meldelinie.
Kabelverlängerung
Die werkseitige Kabellänge kann bis zu 50 m verlängert werden.
Empfohlener Querschnitt: 3 × 0,14 mm² (LIYY).
Bei Parallelschaltung mehrerer Sensoren werden die Leitungslängen addiert
(z. B. 20 m + 30 m = 50 m Gesamtleitung).
⚠️ Hinweise zur Kabelführung
Die LIYY-Leitungen sind:
kurzzeitig wasserfest
flammwidrig
selbstverlöschend
beständig gegen Öle, Fette, Kühl- und Schmiermittel
Nicht geeignet für dauerhaften Wasserkontakt.
❗ Die Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden.
⚠️ Was muss ich beim elektrischen Anschluss beachten?
WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte beschädigen und zu Fehlfunktionen führen.
Bitte beachten Sie:
Kein direkter Anschluss an induktive Lasten (Relais, Magnetventile)
Kein direkter Anschluss an kapazitive Lasten (SPS/PLS)
Keine Leitungen über 50 m
Zulässige Schaltleistung nicht überschreiten
👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.
Bei Fragen zur Beschaltung oder Auswahl des Zubehörs hilft unser Technischer Support gerne weiter.
| Spannung | Widerstand | Kapazität | RC-Glied-Typ |
|---|---|---|---|
| AC 24 V | 100 Ω | 0,33 μF | A 3/24 |
LIYY-Steuerleitung 3 × 0,14 mm² (Meterware)
Für fachgerechte Verlängerungen bis max. 50 m Gesamtleitungslänge je Meldelinie.
Nur dünne, ungeschirmte LIYY-Leitungen verwenden – größere Querschnitte können Fehlfunktionen verursachen.

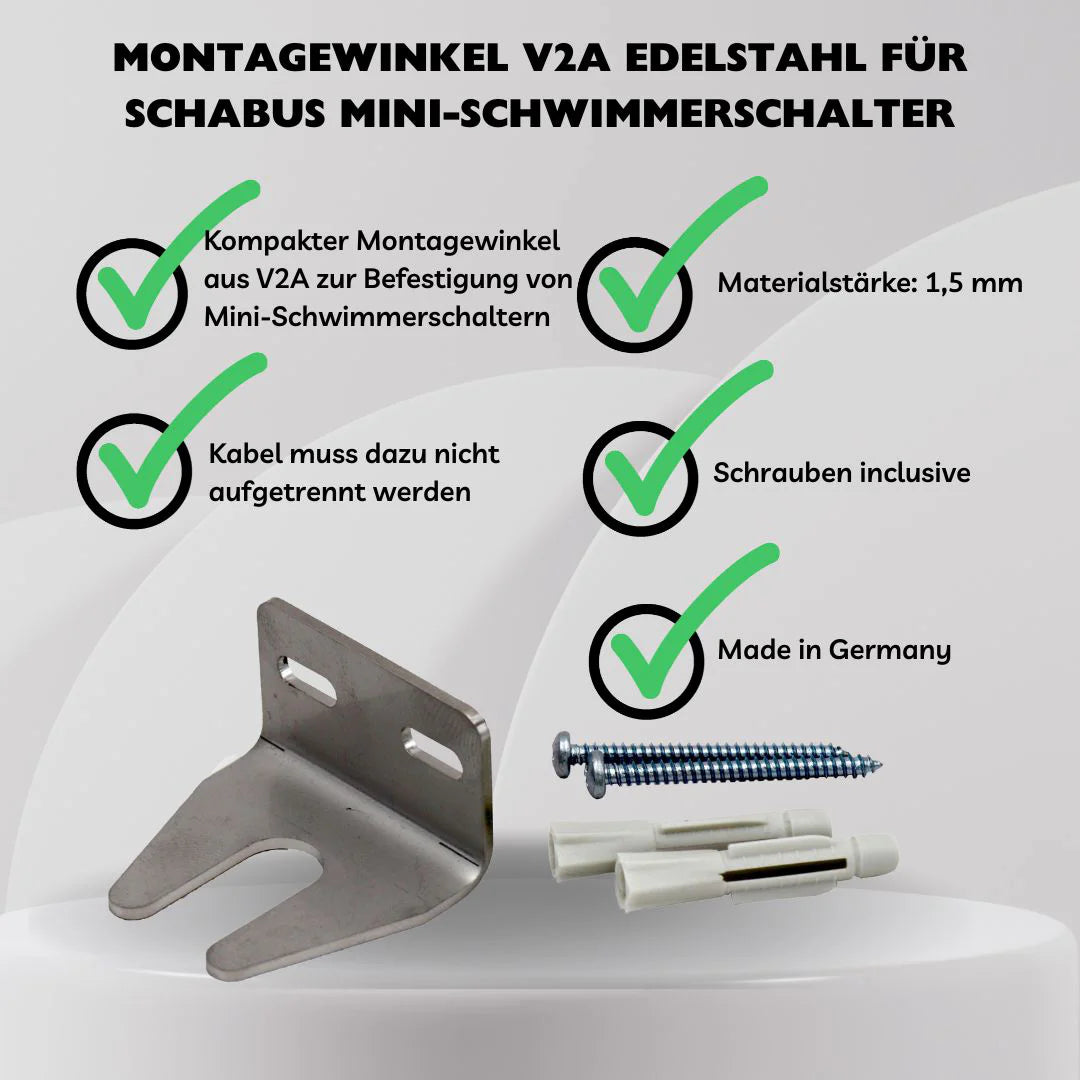

Montagewinkel V2A (Art.-Nr. 300787)
Empfohlen für eine präzise, senkrechte Befestigung des Mini-Schwimmerschalters an Tank- oder Schachtwänden.
Sorgt für zuverlässige Schaltfunktion und verhindert Verkanten.
Schmutzfangkorb mit Montagewinkel (Art.-Nr. 300320)
Schützt den Schwimmerschalter vor Blättern, Sedimenten und Kleintieren – ideal für Schächte, Außenbereiche und Regenwasseranlagen.
Nicht geeignet für chlor- oder salzhaltige Medien.
WEEE-NR.: DE91394868
| Schaltleistung | max. 10 watt |
| Schutzart | IP 68, kabel kun vandtæt i kort tid |
| Betriebstemperatur | -20°C/maks. +100°C |
| Abmessungen (H×B×T) | |
| Anschlussleitung | 3 x 0,14 mm² LIYY-kabel, 2,5 meter |
