Luftdichte elektrische Zuluftklappe ⌀ 200 mm

Luftdichte elektrische Zuluftklappe ⌀ 200 mm

289,00 €
289,00 €
Udsalg Udsolgt
inklusive moms plus Versandkosten

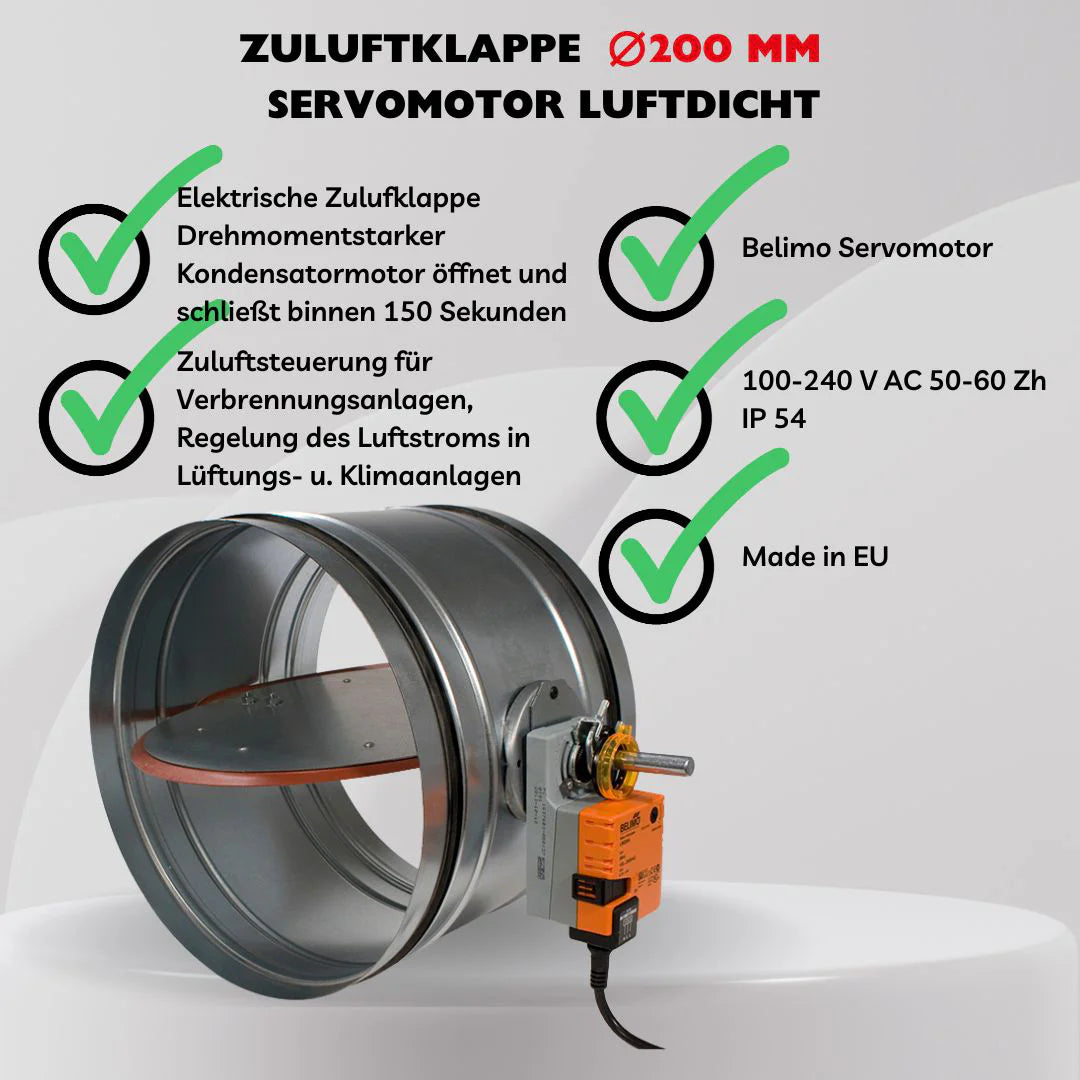

  • elektrische Lüftungsklappe mit Belimo-Servomotor
  • Dichtungslippe an der Klappe
  • kontrollierte Auf-Zu-Steuerung möglich
  • zur Luftstromregelung in Lüftungs- und Klimaanlagen
  • Ansteuerung über 230V Netzspannung / KZS 200
  • Zuluftsteuerung für Verbrennungsanlagen
  • zur Regelung des Luftstroms in Lüftungs- und Klimaanlagen

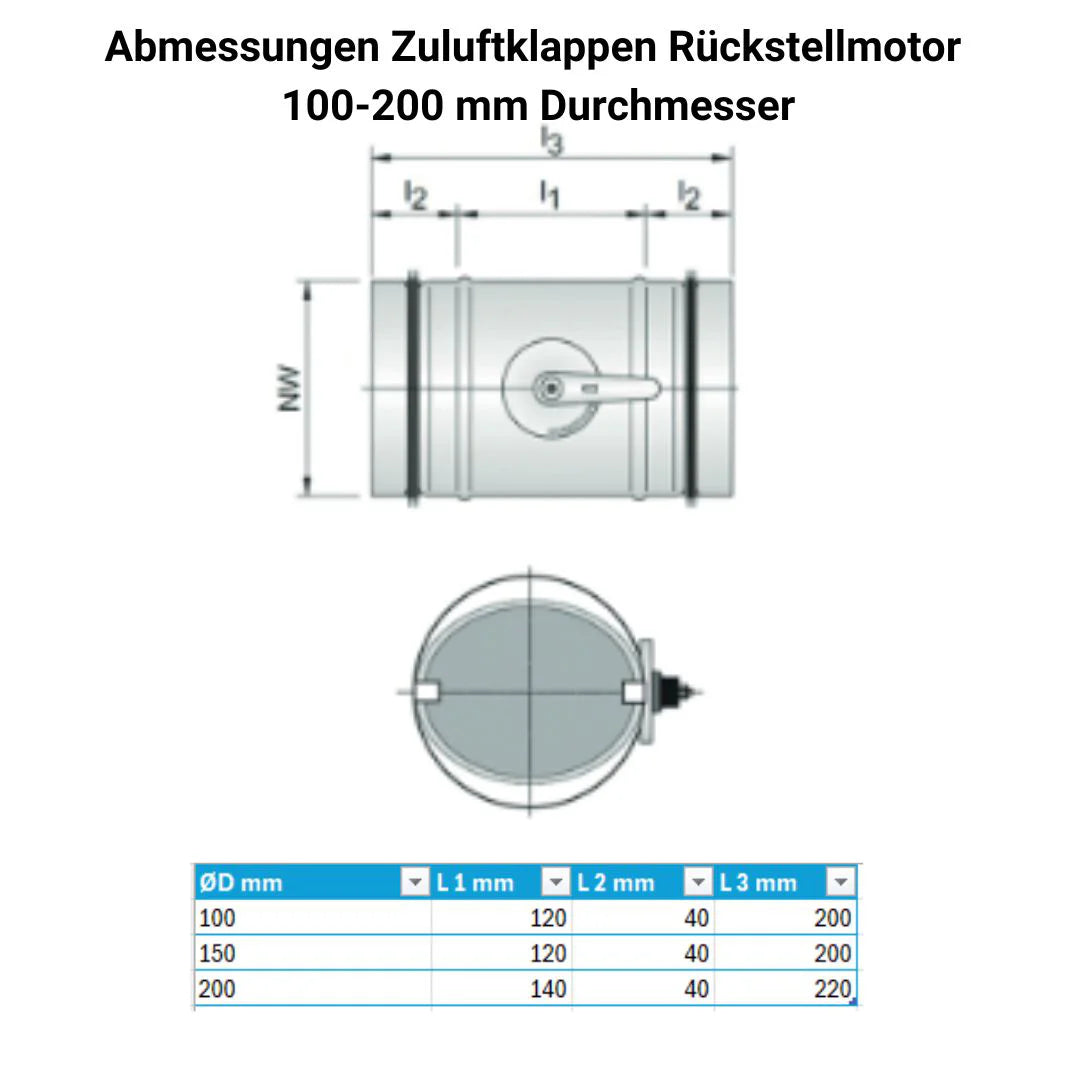

  • Durchmesser: 200 mm
  • Rabatter for specialiserede virksomheder & forhandlere
  • Personlig ekspertrådgivning (intet callcenter!)
  • Reparationsservice ud over den lovpligtige garanti

Varenummer: 201761

Leveringstid: 2-3 hverdage

Se alle detaljer
Luftdichte elektrische Zuluftklappe ⌀ 200 mm

Luftdichte elektrische Zuluftklappe ⌀ 200 mm

289,00 €
  • Beskrivelse
  • Teknisk information
  • Downloads
  • FAQ - Ofte stillede spørgsmål
  • Anmeldelser

Lieferumfang

  • elektrische Zuluftklappe 200 mm ⌀
  • Betriebsanleitung

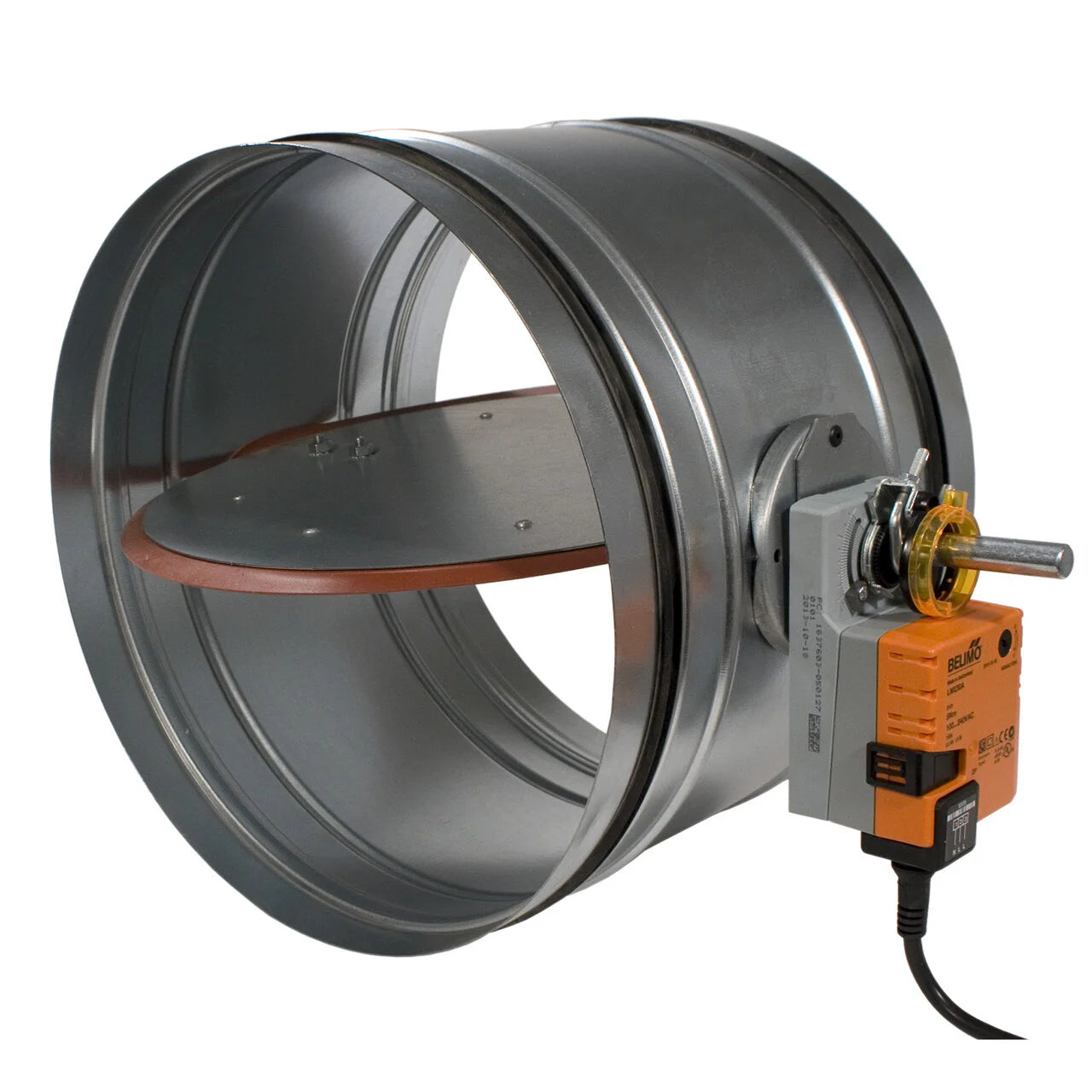

Die elektrische Zuluftklappe mit 200 mm Durchmesser sorgt dank ihrer hochwertigen EPDM-Dichtung für eine luftdichte Verbindung gemäß DIN 1946 Teil 4. Sie ist TÜV-geprüft und für einen Druck bis 1000 Pa ausgelegt – ideal für den Einsatz in Lüftungsanlagen, Abluftsystemen oder in Kombination mit Schabus Steuerungen.

Ein kraftvoller Kondensatormotor mit hohem Drehmoment öffnet und schließt die Klappe langsam (ca. 150 Sekunden), um die Dichtung zuverlässig gegen das verzinkte Stahlrohr zu pressen. Das verlängert die Lebensdauer und erhöht die Dichtigkeit. Die Steuerung erfolgt über Netzspannung via 3-adriger Anschlussleitung (3 × 0,75 mm²). Bei Erreichen des Endanschlags schaltet der Motor automatisch ab – für einen sicheren, wartungsarmen Betrieb.

Flexible Ansteuerung für individuelle Anwendungen

Die Zuluftklappe lässt sich z. B. über die Elektrotechnik Schabus Zuluftsteuerung KZS 200, einen einfachen Lichtschalter oder eine selbstrückstellende Drucktaste direkt am Motor ansteuern. Beim manuellen Betrieb wird das Getriebe automatisch ausgekuppelt, solange der Taster gedrückt wird.

Die verbaute EPDM-Dichtung ist alterungsbeständig, widersteht schwach aggressiven Dämpfen und Chemikalien – ideal für langlebige, zuverlässige Lüftungslösungen.





WEEE-NR.: DE91394868

Driftsspænding 100-240 volt AC/50-60 Hz
Beskyttelsesklasse IP54
Dimensioner (BxBxD)

200 mm Ø
Strømforbrug 1,5W, 3,5VA
Mærke Belimo
Tryk max. 1000 Pa
Linje 1 meter, 3×0,75 mm²
Materiale EPDM tætningslæbe, galvaniseret stålplade
Temperatur 0°C – maks. +60°C
Tid ca. 150 sekunders lukke-/åbningstid

💡 Generel information om funktionen

Hvordan fungerer den elektriske indblæsningsspjæld? Klappen styres via netspænding og åbner eller lukker ved hjælp af en kondensatormotor. Dette presser tætningen kraftigt mod røret ved lukning for at skabe en lufttæt forbindelse. Motoren stopper automatisk ved endestoppet.

Hvor lang tid tager det at åbne eller lukke klappen? Processen tager omkring 150 sekunder - langsomt men kraftfuldt for at presse og beskytte tætningen optimalt.

⚙️ Styring og kontrolmuligheder

Hvordan styres indblæsningsspjældet? Via netspænding (3×0,75 mm²). Styring kan f.eks. opnås ved hjælp af SCHABUS Zuluftsteuerung KZS 200, en lyskontakt eller en selv-nulstillingsknap.

Kan jeg betjene klappen manuelt? Ja, med en selv-nulstillingsknap direkte på motoren. Når knappen trykkes ned, kobles gearet ud, og klappen kan flyttes manuelt.

Er automatisk kontrol mulig? Ja, ideelt set via Schabus Zuluftsteuerung KZS 200, som automatisk giver frisk luft, når en emhætte eller ventilator er i drift.

🛠️ Installation og montage

Kan indblæsningsspjældet indmures? Ingen. Disse indblæsningsspjæld er ikke til montering i murværk egnet. Brug i stedet passende rørstykker med en endeflange, hvorpå klappen kan fastgøres. Sørg også for, at elektriske enheder tilgængelig og udskiftelig til enhver tid forblive.

I hvilken position kan klappen monteres? Montering er mulig vandret eller lodret, så længe motoren ikke peger nedad, og klappen kan åbne frit.

Hvor stor er forbindelsesdiameteren? Klappen har en diameter på 200 mm - velegnet til standard ventilationsrør af samme størrelse.

🔧 Drift og vedligeholdelse

Skal klappen serviceres? Nej, motoren er vedligeholdelsesfri. Sørg dog for, at tætningsoverfladen er ren, og tjek af og til visuelt for forurening.

Hvad sker der, hvis der er strømafbrydelse? Klappen forbliver i sin nuværende position. Den vender ikke automatisk tilbage til en sikkerhedsposition.

🧪 Materiale og holdbarhed

Hvad er tætningen lavet af? Fremstillet af højkvalitets, aldersbestandig EPDM – modstandsdygtig over for mildt aggressive dampe og kemikalier.

Er indblæsningsspjældet TÜV testet? Ja, den opfylder kravene i DIN 1946 Part 4 og er TÜV-testet for et tryk på op til 1000Pa.

Kundeanmeldelser

Vær den første til at skrive en anmeldelse
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
Beskrivelse

Lieferumfang

  • elektrische Zuluftklappe 200 mm ⌀
  • Betriebsanleitung

Die elektrische Zuluftklappe mit 200 mm Durchmesser sorgt dank ihrer hochwertigen EPDM-Dichtung für eine luftdichte Verbindung gemäß DIN 1946 Teil 4. Sie ist TÜV-geprüft und für einen Druck bis 1000 Pa ausgelegt – ideal für den Einsatz in Lüftungsanlagen, Abluftsystemen oder in Kombination mit Schabus Steuerungen.

Ein kraftvoller Kondensatormotor mit hohem Drehmoment öffnet und schließt die Klappe langsam (ca. 150 Sekunden), um die Dichtung zuverlässig gegen das verzinkte Stahlrohr zu pressen. Das verlängert die Lebensdauer und erhöht die Dichtigkeit. Die Steuerung erfolgt über Netzspannung via 3-adriger Anschlussleitung (3 × 0,75 mm²). Bei Erreichen des Endanschlags schaltet der Motor automatisch ab – für einen sicheren, wartungsarmen Betrieb.

Flexible Ansteuerung für individuelle Anwendungen

Die Zuluftklappe lässt sich z. B. über die Elektrotechnik Schabus Zuluftsteuerung KZS 200, einen einfachen Lichtschalter oder eine selbstrückstellende Drucktaste direkt am Motor ansteuern. Beim manuellen Betrieb wird das Getriebe automatisch ausgekuppelt, solange der Taster gedrückt wird.

Die verbaute EPDM-Dichtung ist alterungsbeständig, widersteht schwach aggressiven Dämpfen und Chemikalien – ideal für langlebige, zuverlässige Lüftungslösungen.





WEEE-NR.: DE91394868

Teknisk information
Driftsspænding 100-240 volt AC/50-60 Hz
Beskyttelsesklasse IP54
Dimensioner (BxBxD)

200 mm Ø
Strømforbrug 1,5W, 3,5VA
Mærke Belimo
Tryk max. 1000 Pa
Linje 1 meter, 3×0,75 mm²
Materiale EPDM tætningslæbe, galvaniseret stålplade
Temperatur 0°C – maks. +60°C
Tid ca. 150 sekunders lukke-/åbningstid
Downloads

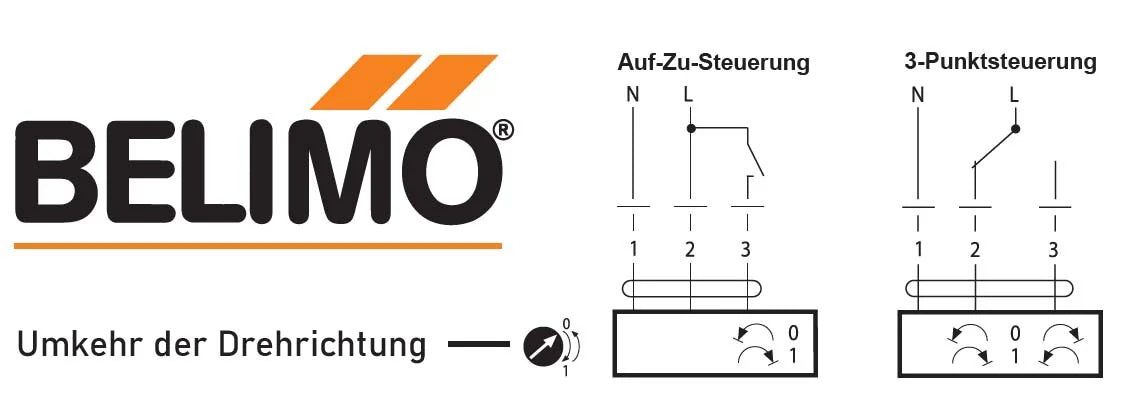

Eksempler på forbindelse
FAQ - Ofte stillede spørgsmål

💡 Generel information om funktionen

Hvordan fungerer den elektriske indblæsningsspjæld? Klappen styres via netspænding og åbner eller lukker ved hjælp af en kondensatormotor. Dette presser tætningen kraftigt mod røret ved lukning for at skabe en lufttæt forbindelse. Motoren stopper automatisk ved endestoppet.

Hvor lang tid tager det at åbne eller lukke klappen? Processen tager omkring 150 sekunder - langsomt men kraftfuldt for at presse og beskytte tætningen optimalt.

⚙️ Styring og kontrolmuligheder

Hvordan styres indblæsningsspjældet? Via netspænding (3×0,75 mm²). Styring kan f.eks. opnås ved hjælp af SCHABUS Zuluftsteuerung KZS 200, en lyskontakt eller en selv-nulstillingsknap.

Kan jeg betjene klappen manuelt? Ja, med en selv-nulstillingsknap direkte på motoren. Når knappen trykkes ned, kobles gearet ud, og klappen kan flyttes manuelt.

Er automatisk kontrol mulig? Ja, ideelt set via Schabus Zuluftsteuerung KZS 200, som automatisk giver frisk luft, når en emhætte eller ventilator er i drift.

🛠️ Installation og montage

Kan indblæsningsspjældet indmures? Ingen. Disse indblæsningsspjæld er ikke til montering i murværk egnet. Brug i stedet passende rørstykker med en endeflange, hvorpå klappen kan fastgøres. Sørg også for, at elektriske enheder tilgængelig og udskiftelig til enhver tid forblive.

I hvilken position kan klappen monteres? Montering er mulig vandret eller lodret, så længe motoren ikke peger nedad, og klappen kan åbne frit.

Hvor stor er forbindelsesdiameteren? Klappen har en diameter på 200 mm - velegnet til standard ventilationsrør af samme størrelse.

🔧 Drift og vedligeholdelse

Skal klappen serviceres? Nej, motoren er vedligeholdelsesfri. Sørg dog for, at tætningsoverfladen er ren, og tjek af og til visuelt for forurening.

Hvad sker der, hvis der er strømafbrydelse? Klappen forbliver i sin nuværende position. Den vender ikke automatisk tilbage til en sikkerhedsposition.

🧪 Materiale og holdbarhed

Hvad er tætningen lavet af? Fremstillet af højkvalitets, aldersbestandig EPDM – modstandsdygtig over for mildt aggressive dampe og kemikalier.

Er indblæsningsspjældet TÜV testet? Ja, den opfylder kravene i DIN 1946 Part 4 og er TÜV-testet for et tryk på op til 1000Pa.
