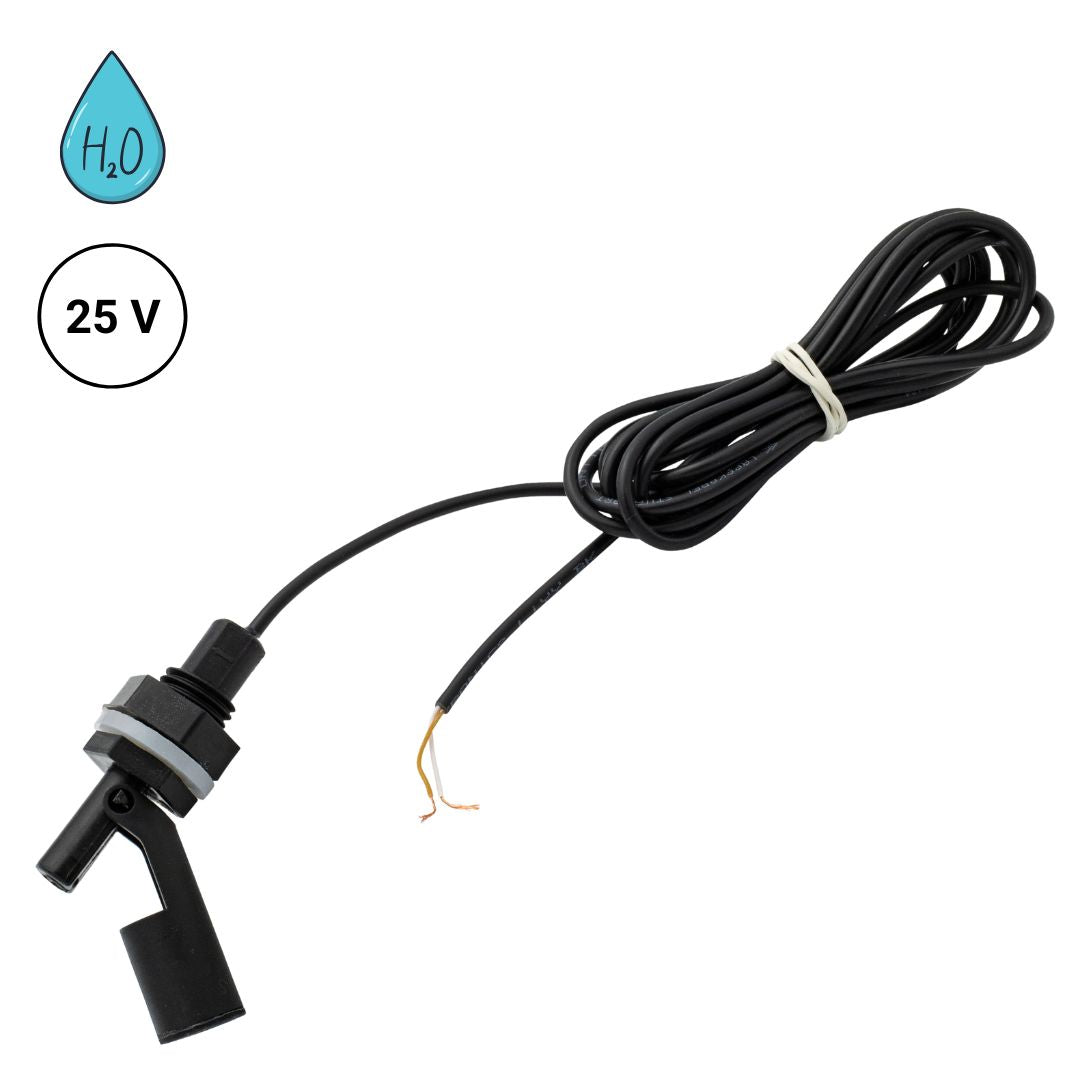

Klappschwimmerschalter SHT 5018 Öffner (NC) / Schließer (NO)
SHT 5018 Klappschwimmerschalter aus PP-Kunststoff zur seitlichen Pegelüberwachung. Für Tanks, Schächte, Sumpf. Zubehör zu Schabus Wassermeldern SHT 5000/5001/5002SHT 5018 Klappschwimmerschalter aus PP-Kunststoff zur seitlichen Pegelüberwachung in Behältern und Tanks. Der Schwimmer ist durch 180°-Drehung als Öffner (NC) oder Schließer (NO) einsetzbar und eignet sich für Wasser, Heizöl, Diesel sowie viele weitere Flüssigkeiten.SHT 5018 Klappschwimmerschalter aus PP-Kunststoff zur seitlichen Pegelüberwachung. Die Grafik zeigt die Funktionsweise des Reedkontakts, die Umschaltung zwischen Öffner (NC) und Schließer (NO) durch 180°-Drehung des Schwimmers sowie typische Anwendungen in Wassertanks, Zisternen, Pumpenschächten, Regenwasseranlagen, Maschinen und Heizöltanks. Kompatibel mit den Schabus Wassermeldern SHT 5000, SHT 5001 und SHT 5002.Technische Übersicht des Klappschwimmerschalters SHT 5018 aus PP-Kunststoff mit Abmessungen, technischen Daten, Anschlussbeispiel, Schaltfunktion, Lieferumfang und Funktionsdarstellung. Der Schwimmer kann durch 180°-Drehung als Öffner (NC) oder Schließer (NO) verwendet werden und eignet sich zur zuverlässigen Pegelüberwachung mit den Schabus Wassermeldern SHT 5000, SHT 5001 und SHT 5002.Klappschwimmerschalter SHT 5018 Öffner (NC) / Schließer (NO)Klappschwimmerschalter SHT 5018 Öffner (NC) / Schließer (NO)Klappschwimmerschalter SHT 5018 Öffner (NC) / Schließer (NO)Klappschwimmerschalter SHT 5018 Öffner (NC) / Schließer (NO)

Klappschwimmerschalter SHT 5018 Öffner (NC) / Schließer (NO)

Seitlich montierbarer Klappschwimmerschalter, vergossen
  • Zubehör für die SCHABUS Wassermelder SHT 5000 | 5001 | 5002
  • für den Einsatz in Tanks, Zisternen, Pumpensumpf
  • für alle Flüssigkeiten mit einer Dichte von mind. 0,7 g/cm³ geeignet
    z.B Wasser, Heizöl, Diesel, Pflanzenöl, Schmieröle, u.a.
  • Material aus Kunststoff (Polypropylen), PG 9 Gewinde, horizontale Montage  (in Behältern seitlich innen)
  • Öffner (NC) / Schließer (NO) durch 180° Drehung
19,90 €inkl. MwSt. zzgl. Versand
Auf Lager · Lieferzeit 4–5 Werktage mit DHL
Art.-Nr.: 200949EAN: 4044764003460
PayPal Klarna Mastercard Visa Google Pay Apple Pay Shop Pay
Versandkostenfreiab 100 €
5 JahreGarantie ›
14 TageWiderrufsrecht

💧 Mini-Klappschwimmerschalter – kompakt & präzise

Der seitlich montierbare Klappschwimmerschalter („broken finger“) wird in Handarbeit gefertigt und einzeln geprüft.
Er eignet sich ideal zur Füllstandsüberwachung in Verbindung mit unseren Wassermeldern SHT 5000, SHT 5001 und SHT 5002.


🔁 Schaltfunktion durch Drehung wählbar

Durch einfaches Drehen des Schwimmerkörpers um 180° kann die Funktion festgelegt werden:

  • Schließer (NO) – Kontakt schließt bei steigendem Pegel

  • Öffner (NC) – Kontakt öffnet bei steigendem Pegel

Die Montage erfolgt seitlich über eine Dichtungsmanschette mit Kontermutter.


🔌 Vergossene Reedtechnik

  • Hochwertiger Meder-Reedkontakt

  • Komplett mit Wepuran® vergossen

  • Wartungsfrei & verschleißfrei

  • Für Niederspannungs-Steuerkreise


⚙️ Technischer Hinweis & Anschluss

Kompatibel mit:

  • SHT 5000

  • SHT 5001

  • SHT 5002

Verkabelung über dünne, ungeschirmte LIYY-Leitung
(2 × 0,14 mm²), max. 50 m Leitungslänge


📏 Kabelverlängerung bis 50 Meter möglich
Die werkseitige Kabellänge kann bis zu 50 m verlängert werden. Der empfohlene Querschnitt beträgt 2 × 0,14 mm².


⚠️ Hinweise zur Kabelführung und Einsatzbereich

Die verwendeten LIYY-Kabel sind nur kurzzeitig wasserfest und laut Hersteller flammwidrig, adhäsionsarm und selbstverlöschend.
Sie sind widerstandsfähig gegenüber Ölen, Fetten, Kühl- und Schmiermitteln, jedoch nicht für dauerhaften Wasserkontakt geeignet.

⚠️ Die LIYY-Leitungen dürfen niemals parallel zu 230 V-Netzleitungen verlegt werden, um Störungen und Sicherheitsrisiken zu vermeiden.


⚠️ Was muss ich beim elektrischen Anschluss beachten?

WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte zerstören und dadurch eine Fehlfunktion verursachen – im schlimmsten Fall mit Personen- oder Sachschäden als Folge.

Bitte beachten Sie deshalb:

  • Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)

  • Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS) oder lange Leitungen > 50 m

  • Zulässige Schaltleistung darf nicht überschritten werden

👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.


RC-Glieder für Reedkontakte (10 … 40 VA)
Spannung Widerstand Kapazität RC-Glied-Typ
AC 24 V 100 Ω 0,33 μF A 3/24


Bei der Verwendung von Fremdnetzgeräten ist es notwendig, eine Freilaufdiode (z.B. 1N4148) parallel zum Relais oder Schütz zu schalten.

Die Funktion der Freilaufdiode besteht darin, Spannungsspitzen, die beim Abschalten des Relais entstehen, zu unterdrücken. Dadurch werden der Stromfluss und die Spannung minimiert, wodurch die empfindlichen Reed-Kontakte geschützt werden.


Schaltplan mit Freilaufdiode


🧩 optionales Zubehör

🔌 LIYY-Steuerleitung 2 × 0,14 mm² (Meterware)
Für fachgerechte Verlängerungen bis max. 50 m Gesamtleitungslänge je Meldelinie.
Nur dünne, ungeschirmte LIYY-Leitungen verwenden – größere Querschnitte können Fehlfunktionen verursachen.


WEEE-NR.: DE91394868


  • Mini-Klappschwimmerschalter Kunststoff
  • 2,5 m LIYY-Steuerleitung 2 × 0,14 mm²
  • Betriebsanleitung
Betriebsspannungmax. 25 V AC/60 V DC/0,5 A
Schaltleistungmax. 10 watt
SchutzartIP 67, kabel kun vandtæt i kort tid
Betriebstemperatur-20°C/+80°C maks.
Abmessungen (H×B×T)

L=86 mm x ⌀=24 mm, 85-86 mm lang (uden kabel)

Anschlussleitung2,5m | 2×0,14mm2 | hvid
WEEE-Reg.-Nr.DE91394868

Montage

  • seitlich, horizontal
  • ✓ Versand mit DHL – Lieferzeit 4–5 Werktage
  • ✓ 14 Tage Rückgaberecht
  • ✓ Reparatur & Ersatzteile direkt vom Hersteller
  • ✓ Kauf auf Rechnung möglich

200940-200938-200941-200939-300939-300941-300949-200949-200950-CE-Erklaerung-2025

Warum direkt beim Hersteller kaufen?

Zugelassen & anerkannt

Keine No-Name-Ware: Unsere Geräte sind geprüft, zugelassen und werden vom Fachhandwerk anerkannt.

Sofort einsatzbereit

Empfänger, Sender, Magnet, Batterie & Montagematerial – alles dabei, nichts nachzukaufen.

Reparatur & Ersatzteile

Reparatur und Ersatzteile direkt vom Hersteller – auch über die gesetzliche Gewährleistung hinaus.

Häufig zusammen gekauft

Kunden kauften auch

Alle ansehen →
Familienunternehmen aus Oberbayern

Sicherheit „Made in Germany“ – seit 1992

Wir entwickeln und fertigen zuverlässige Mess- und Meldesysteme selbst – vom ersten Prototyp bis zum Reparaturservice, alles aus einer Hand. Unsere Produkte schützen Leben und schaffen Vertrauen.

  • Zugelassen, nicht nur billig – DIBt-geprüft & anerkannt
  • Das komplette System aus einer Hand, sofort einsatzbereit
  • Service, Ersatzteile & Reparatur direkt aus Bayern
1992
gegründet
30+
Jahre Erfahrung
30.000
zufriedene Kunden
DIBt
zugelassen & TÜV
Wolfgang & Petra Schabus
Das Team von Elektrotechnik Schabus in Oberbayern
Was Kunden sagen

Darauf verlassen sich unsere Kunden

Kundeanmeldelser

Vær den første til at skrive en anmeldelse
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
Häufige Fragen

Gut zu wissen

🔄 Hvordan vælger jeg mellem åbner- og lukkefunktioner?

Blot ved 180° rotation af flyderen Ved installation bestemmer du, om kontakten skal aktiveres, når vandstanden stiger tæt eller åben skulle. Dette gør svømmerafbryderen særlig fleksibel.

🛠️ Hvordan er flydeafbryderen installeret?

Installationen finder sted sidelæns ind i beholderen via a Tætningsmanchet. En låsemøtrik fastgør pålideligt svømmerafbryderen i den ønskede position.

💧 Er flydeafbryderen vandtæt?

Ja. Tilslutningskablet er med en vandtæt støbt rørkontakt udstyret. Potningen foregår med Wepuran® for maksimal beskyttelse i fugtige omgivelser.

📏 Fås flydeafbryderen også med længere kabler?

Ja. Vi producerer på forespørgsel individuelle kabellængder egnet til din applikation. Standard er a 2,5m LiYY kabel installeret.

🔋 Hvilke elektriske værdier gælder for omskifterkontakten?

  • Schaltleistung: max. 10 W
  • Spannung: bis 25 V AC / 60 V DC
  • Strom: bis 500 mA
    Bei sehr niedrigen Strömen (< 1 mA) sind sogar bis zu 1 Billion Schaltspiele möglich.

🧪 Hvad er flydekontakten særligt velegnet til?

Til Niveauovervågning i væskebeholdere Hvordan:

  • Tanks
  • Zisternen
  • Brunnen
  • Pumpensümpfen
    Er ist optimal für Anwendungen, bei denen kleine Bauform, lange Lebensdauer und flexibler Schaltmodus gefragt sind.

🔥 Hvad er egenskaberne ved tilslutningskablet?

Det brugte LiYY styrekabel er ifølge producenten:

  • kurzzeitig wasserfest
  • flammwidrig & selbstverlöschend
  • adhäsionsarm
  • beständig gegen Öle, Fette und Kühlmittel

💧 Er kablerne vandtætte? Den brugte LIYY kabler er kun vandtætte i kort tid og ikke egnet til permanent kontakt med vand. Vi anbefaler specielle sensorer til permanent fugtige eller våde omgivelser.

⚙️ Skal jeg bruge en friløbsdiode, når jeg tilslutter en tredjepartsenhed? Ja, absolut! Hvis du tilslutter en tredjeparts netværksenhed (f.eks. et eksternt relæ eller kontaktor) til den potentialfrie udgang, vil en Friløbsdiode (f.eks. 1N4148) tilsluttes parallelt med spolen. Det beskytter de følsomme reed-kontakter mod spændingsspidser, der opstår ved slukning.

🔧 Hvilken effekt har en friløbsdiode på relæudgangen? Når et relæ eller en kontaktor afbrydes, opstår der kortvarigt højspændingstoppe (induktionsspænding). A Friløbsdiode fjerner dette og forhindrer dermed skader på vanddetektorens koblingskontakter - særligt vigtigt for levetid og funktionssikkerhed.

❓ Hvorfor kan LIYY-kabler ikke lægges parallelt med 230 V netkabler?

⚠️ Vigtig: At lægge LIYY kabler og 230V strømkabler parallelt kan resultere i Interferens, elektromagnetiske påvirkninger og i værste fald til Sikkerhedsrisici føre. Hold altid separate kabelkanaler eller tilstrækkelig afstand.
