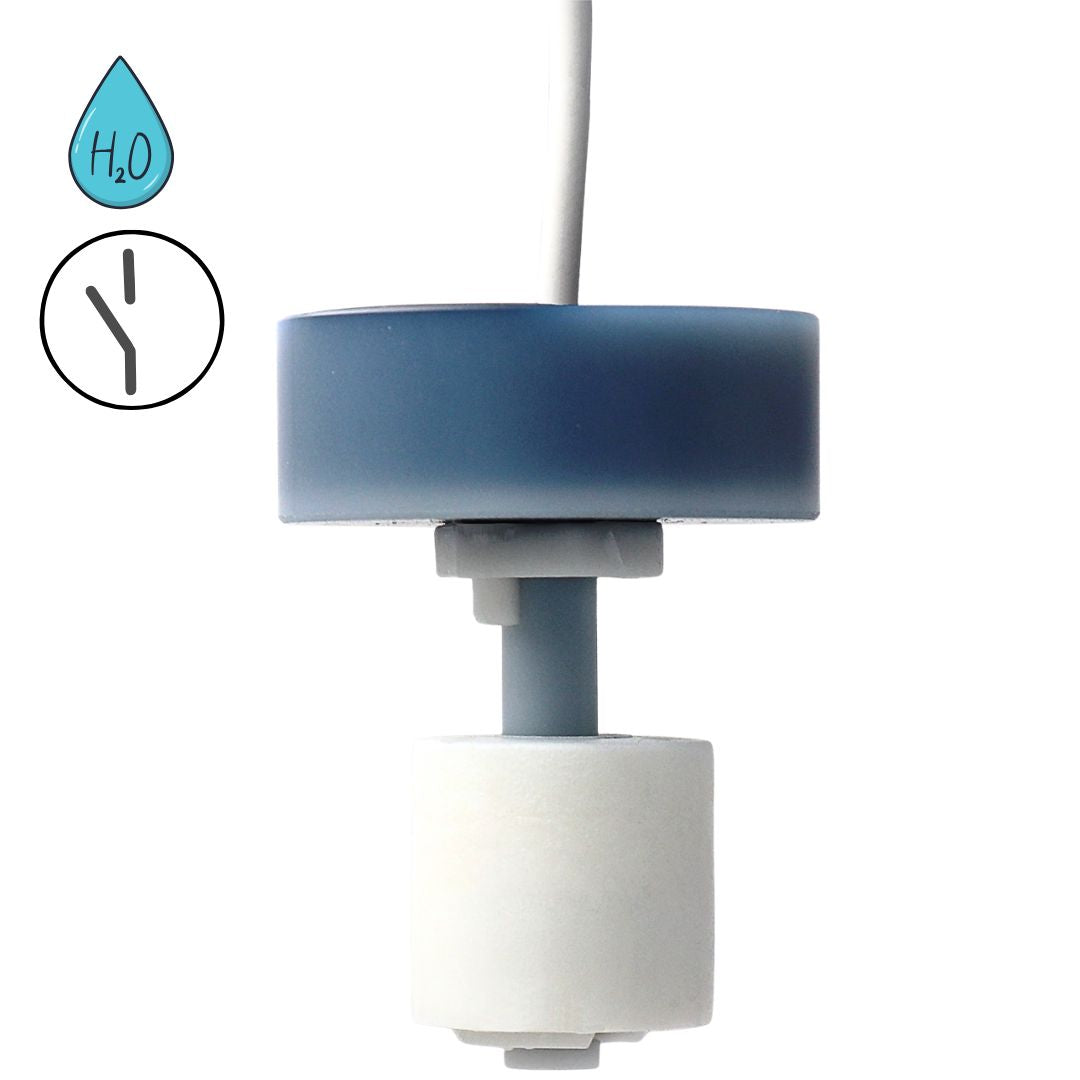

SHT 5017 – Hänge-Schwimmerschalter mit 6 m Anschlussleitung
Pegel überwachen – ohne Bohren in die Behälterwand
Der SHT 5017 wird am gewünschten Überwachungspunkt frei eingehängt. Er eignet sich für Tanks, Zisternen, Brunnen oder Pumpensümpfe, wenn eine Befestigung an der Behälterwand nicht möglich oder nicht gewünscht ist.
Das angebaute Gewicht unterstützt die senkrechte Lage. Sichern Sie die Anschlussleitung so, dass der Schalter in der benötigten Höhe hängt. Halten Sie ausreichend Abstand zu Wänden, Einbauten und Zuläufen. Der Schwimmer muss über seinen gesamten Hub frei beweglich bleiben.
So funktioniert der Schwimmerschalter
Ein Ringmagnet im beweglichen Schwimmer betätigt den im Schaft vergossenen Reedkontakt. Je nach eingestellter Funktion öffnet oder schließt der Kontakt bei steigendem Flüssigkeitsstand. Die elektrische Leitfähigkeit der Flüssigkeit ist für die Funktion nicht entscheidend.
Die Schalthöhe wird durch die Aufhängung festgelegt. Prüfen Sie den tatsächlichen Schaltpunkt im eingebauten Zustand, indem Sie den Flüssigkeitsstand kontrolliert anheben und wieder absenken.
Öffner- oder Schließerfunktion einstellen
Zur Funktionsumkehr wird der Schwimmkörper abgenommen und um 180° gekippt, sodass Ober- und Unterseite vertauscht werden. Schalten Sie die Anlage vor dem Umbau frei.
Setzen Sie den Schwimmkörper anschließend wieder auf und befestigen Sie den Sicherungsring vollständig. Prüfen Sie die freie Bewegung und beide Schaltzustände.
Mit Wassermelder oder Niveauregler kombinieren
Der SHT 5017 ist als Zubehör für die SCHABUS-Geräte SHT 5000, SHT 5001 und SHT 5002 vorgesehen. Die Meldung beziehungsweise Steuerung einer Pumpe oder eines Ventils erfolgt über das angeschlossene Gerät. Der Schwimmerschalter selbst besitzt keinen akustischen Alarmgeber.
Für eine automatische Nachspeisung mit dem SHT 5002 werden zwei Schwimmerschalter auf unterschiedlichen Höhen eingesetzt. Im Befüllbetrieb beginnt die Nachspeisung unterhalb des unteren Schaltpunkts und endet beim Erreichen des oberen Schaltpunkts. Anschluss und Konfiguration erfolgen nach der Anleitung des Niveaureglers.
Leitung und Einsatzbedingungen beachten
Die fest vergossene LIYY-Anschlussleitung ist 6 m lang und besitzt zwei Adern mit jeweils 0,14 mm². Sie ist nur kurzzeitig wasserfest. Klären Sie zulässige Eintauchtiefe und Leitungsführung vor dem Einsatz.
Für die genannten SCHABUS-Wassermelder sind unter Beachtung der jeweiligen Geräteanleitung maximal 50 m Gesamtleitungslänge je Meldelinie vorgesehen. Die vorhandenen 6 m zählen dazu. Bei Parallelschaltung werden die Leitungslängen addiert.
Verwenden Sie für Verlängerungen dünne, ungeschirmte LIYY-Leitung mit 2 × 0,14 mm². Schützen Sie Verbindungsstellen vor Feuchtigkeit. Leitungen nicht parallel zu 230-V-Netzleitungen verlegen und vor Zug, Quetschen sowie scharfen Kanten schützen.
Der Funktionsbereich beträgt −20 bis maximal +80 °C. Die Flüssigkeit muss eine Dichte von mindestens 0,7 g/cm³ besitzen. Prüfen Sie zusätzlich die Verträglichkeit aller benetzten Materialien mit dem vorgesehenen Medium.
Elektrischer Anschluss
Die zulässigen Schaltwerte betragen 24 V AC beziehungsweise 60 V DC bei maximal 500 mA. Alle Schaltgrenzen müssen eingehalten werden.
Induktive oder kapazitive Lasten können den Reedkontakt beschädigen. Eine erforderliche Schutzbeschaltung muss zur konkreten Last und zur Gleich- beziehungsweise Wechselspannung passen. Sie erhöht die zulässigen Schaltwerte nicht. Beachten Sie die Anschlussanleitungen des Schwimmerschalters und des angeschlossenen Geräts.
Regelmäßig prüfen und reinigen
Kontrollieren Sie Aufhängung, Leitungen und freie Schwimmerbewegung. Ablagerungen und Fremdkörper können den Schwimmer blockieren. Reinigen Sie ihn vorsichtig mit einem weichen, feuchten Tuch; keine lösemittelhaltigen Reiniger verwenden.
Prüfen Sie nach Reinigung oder Umbau beide Schaltzustände und die vollständige Melde- oder Steuerfunktion.
Was muss ich beim elektrischen Anschluss beachten?
WICHTIGER SICHERHEITSHINWEIS:
Ein falscher elektrischer Anschluss kann die empfindlichen Reedkontakte zerstören und dadurch eine Fehlfunktion verursachen – im schlimmsten Fall mit Personen- oder Sachschäden als Folge.
Bitte beachten Sie deshalb:
Kein direkter Anschluss an induktive Lasten (z. B. Relais, Magnetventile)
Kein direkter Anschluss an kapazitive Lasten (z. B. SPS/PLS – siehe unsere „aktiven“ Wassersensoren und Schwimmerschalter) oder lange Leitungen > 50 m
Zulässige Schaltleistung darf nicht überschritten werden
👉 Bei induktiven Lasten ist ein Schutz mittels RC-Glied oder Freilaufdiode zwingend erforderlich.
| Spannung | Widerstand | Kapazität | RC-Glied-Typ |
|---|---|---|---|
| AC 24 V | 100 Ω | 0,33 μF | A 3/24 |
🔌 LIYY-Steuerleitung 2 × 0,14 mm² (Meterware)
Für fachgerechte Verlängerungen bis max. 50 m Gesamtleitungslänge je Meldelinie.
Nur dünne, ungeschirmte LIYY-Leitungen verwenden – größere Querschnitte können Fehlfunktionen verursachen.
| Schaltleistung | max. 10 watt |
| Schutzart | IP 68, kabel kun vandtæt i kort tid |
| Betriebstemperatur | -20°C/+80°C maks. |
| Abmessungen (H×B×T) | |
| Anschlussleitung | 6m | 2×0,14mm2 | hvid |
| WEEE-Reg.-Nr. | DE91394868 |
